一覧

R セダン
251.065 => R 350 4MATIC
M: 272967
GA: 722906

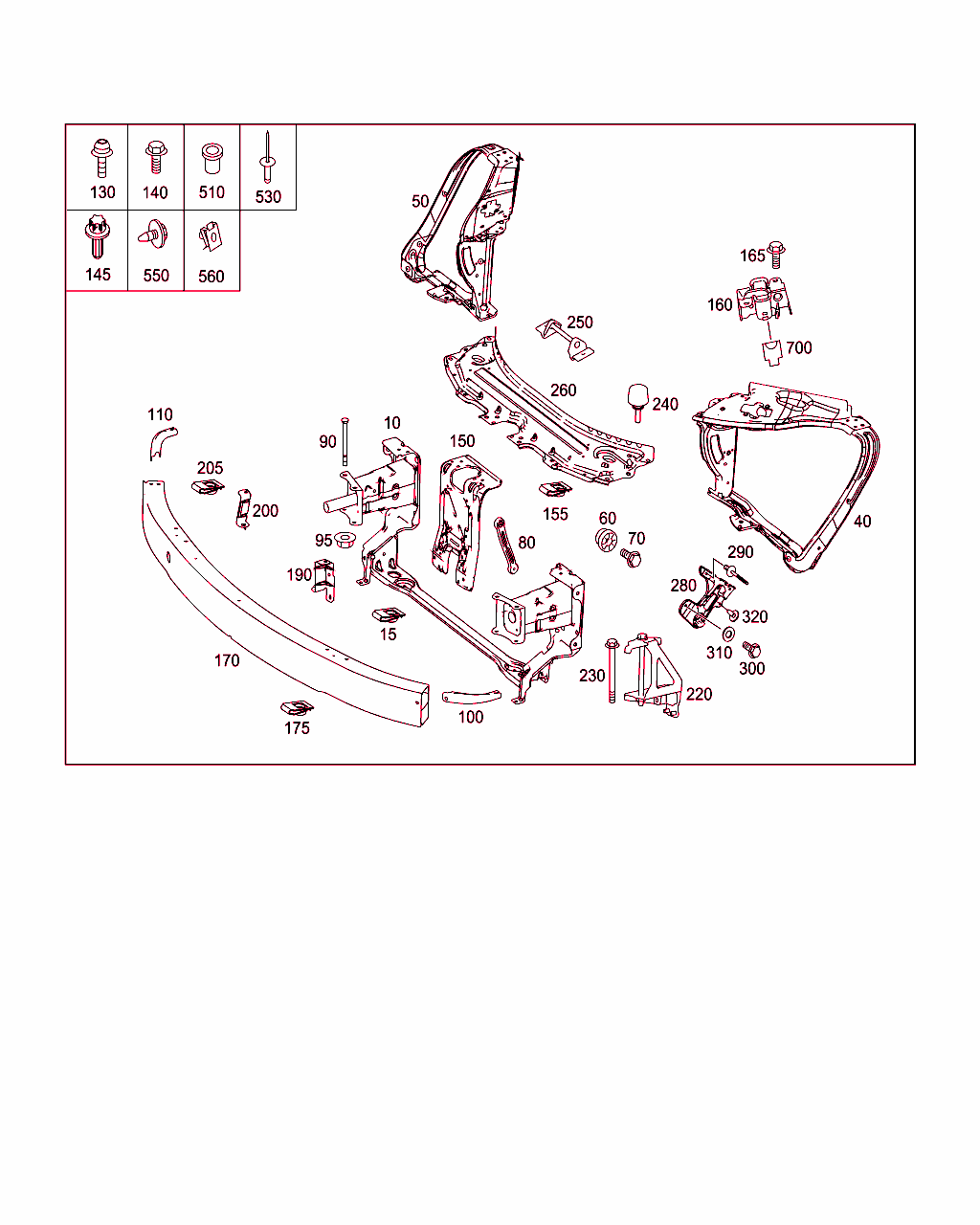

Schema

B62015000090.120118

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 251 620 12 34
キャリア
ラジエタ取付け用マウント 		001
15 A 126 990 12 91
プラグイン・ナット
サポートへ
M6 		002
40 A 251 620 01 91
シェル
左

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
40 A 251 620 03 91
ランプ・フレーム
左

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
50 A 251 620 00 91
シェル
右

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
50 A 251 620 04 91
ランプ・フレーム
右

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
60 A 211 880 00 30
ガイド
フロント・モジュールに 		002
70 N 910143 006006
6角丸頭ボルト
ガイド固定用ツール
M6X40 		002
80 A 251 626 01 14
ホルダー
ラジエタ 		002
90 N 000603 010015
ボルト
フロント・モジュール
M10X120 		004
95 N 913023 010002
ナット
フロント・モジュール
M10 		004
100 A 251 620 17 14
ホルダー
左 		001
110 A 251 620 18 14
ホルダー
右 		001
130 A 002 984 28 29
ボルト
ロワ・サイド・メンバに取り付けるフロント・モジュール
M10X22.5 		008
140 N 304017 006016
6角ボルト
フロント・モジュール内
M6X16 		033
145 N 910143 006001
6角丸頭ボルト
フロント・モジュール
M6X16

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		027
145 N 910143 006001
6角丸頭ボルト
フロント・モジュール
M6X16

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		030
150 A 251 620 25 31
コンソール
中央フロント

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
150 A 251 626 36 31
コンソール
中央フロント

これに変更 A 251 620 00 00

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
150 A 251 620 00 00
コンソール
中央フロント

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
155 A 126 990 12 91
プラグイン・ナット
コンソールに
M6 		006
160 A 219 880 00 60
シール・キャップ下部
ボディに取り付けるエンジン・フード・ロック下部

これに変更 A 219 880 01 60 		002
160 A 219 880 01 60
カバー・キャップ
ボディに取り付けるエンジン・フード・ロック下部 		002
165 N 910143 006000
6角丸頭ボルト
ボディに取り付けるエンジン・フード・ロック下部
M6X12 		004
170 A 251 620 14 34
クロスメンバ
フロント

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
170 A 251 620 26 34
クロスメンバ
フロント

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
175 A 126 990 12 91
プラグイン・ナット
サポートへ
M6 		002
190 A 251 620 19 14
ホルダー
左

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
190 A 251 620 23 14
ホルダー
左

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
200 A 251 620 20 14
ホルダー
右

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
200 A 251 620 24 14
ホルダー
右

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
205 A 126 990 12 91
プラグイン・ナット
左および右ブラケット
M6 		002
240 A 163 988 00 11
バッファ
フロント・モジュール 		002
250 A 203 880 00 64
セーフティ・フック
ストラット前部中央に 		001
260 A 251 620 04 86
キャリア
フロント 		001
280 A 251 885 04 14
ホルダー
左

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
280 A 251 885 08 14
ホルダー
右

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
290 A 000 991 59 32
ブラインド・リベット
フェンダに取り付けるブラケット

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		004
300 N 304017 006020
6角ボルト
ブラケットに取り付けるバンパ
M6X20

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		004
310 N 000125 006449
ウインドウ
ブラケットに取り付けるバンパ

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		004
320 N 000000 003168
平頭ボルト
バンパ固定用ツール
4X12

[003]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		002
510 N 913024 008100
リベット・ナット
フロント・モジュール
8X16-ST;M8x16 		003
510 N 913024 008100
リベット・ナット
フロント・モジュール
8X16-ST
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
20000526ヘッドランプ・ウォッシャ
 		001
510 N 913024 006101
リベット・ナット
フロント・モジュール
M6X15,7-ST;M6x15,7 		007
510 N 913024 006101
リベット・ナット
サイド・メンバ
M6X15,7-ST;M6x15,7 		007
510 N 913010 006106
リベット・ナット
フロント・モジュール

これに変更 N 913024 006100 		002
510 N 913024 006100
リベット・ナット
フロント・モジュール
M6X14.5 		002
510 N 913024 008100
リベット・ナット
サイド・メンバ
8X16-ST;M8x16 		003
530 A 004 990 17 97
ブラインド・リベット
フロント・モジュール

[002]まで ｼｬｼ: A 114965 => まで 日付: 22/07/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
20000526ヘッドランプ・ウォッシャ
 		010
530 A 004 990 17 97
ブラインド・リベット
サイド・メンバ 		010
550 A 001 990 80 00
コンビ6角ボルト
アッパ・サイド・メンバに取り付けるフロント・モジュール
M6X19

[004]から ｼｬｼ: A 162582 => から 日付: 06/12/2012
 		004
550 A 163 990 01 36
ボルト
アッパ・サイド・メンバに取り付けるフロント・モジュール
M6X18;M6X14

[005]から ｼｬｼ: A 004110 => から 日付: 19/09/2005
[006]まで ｼｬｼ: A 141789 => まで 日付: 03/10/2011
 		004
550 A 163 990 01 36
ボルト
アッパ・サイド・メンバに取り付けるフロント・モジュール
M6X18;M6X14

[007]から ｼｬｼ: A 141790 => から 日付: 03/10/2011
[008]まで ｼｬｼ: A 162581 => まで 日付: 06/12/2012
 		002
550 A 001 990 80 00
コンビ6角ボルト
アッパ・サイド・メンバに取り付けるフロント・モジュール
M6X19

[007]から ｼｬｼ: A 141790 => から 日付: 03/10/2011
 		002
550 A 010 990 77 01
ボルト
アッパ・サイド・メンバに取り付けるフロント・モジュール
M6X16

[009]まで ｼｬｼ: A 004109 => まで 日付: 19/09/2005
 		006
560 A 004 994 14 45
ばね板ナット
コンソール固定用ツール
M6 		002
700 A 203 540 04 81
ソケット
エンジン・フード・スイッチ 盗難防止警報装置
2-PIN MQS;S62 		001
