一覧

S セダン
221.187 => S 350 4MATIC
M: 272975
GA: 722950, 722960

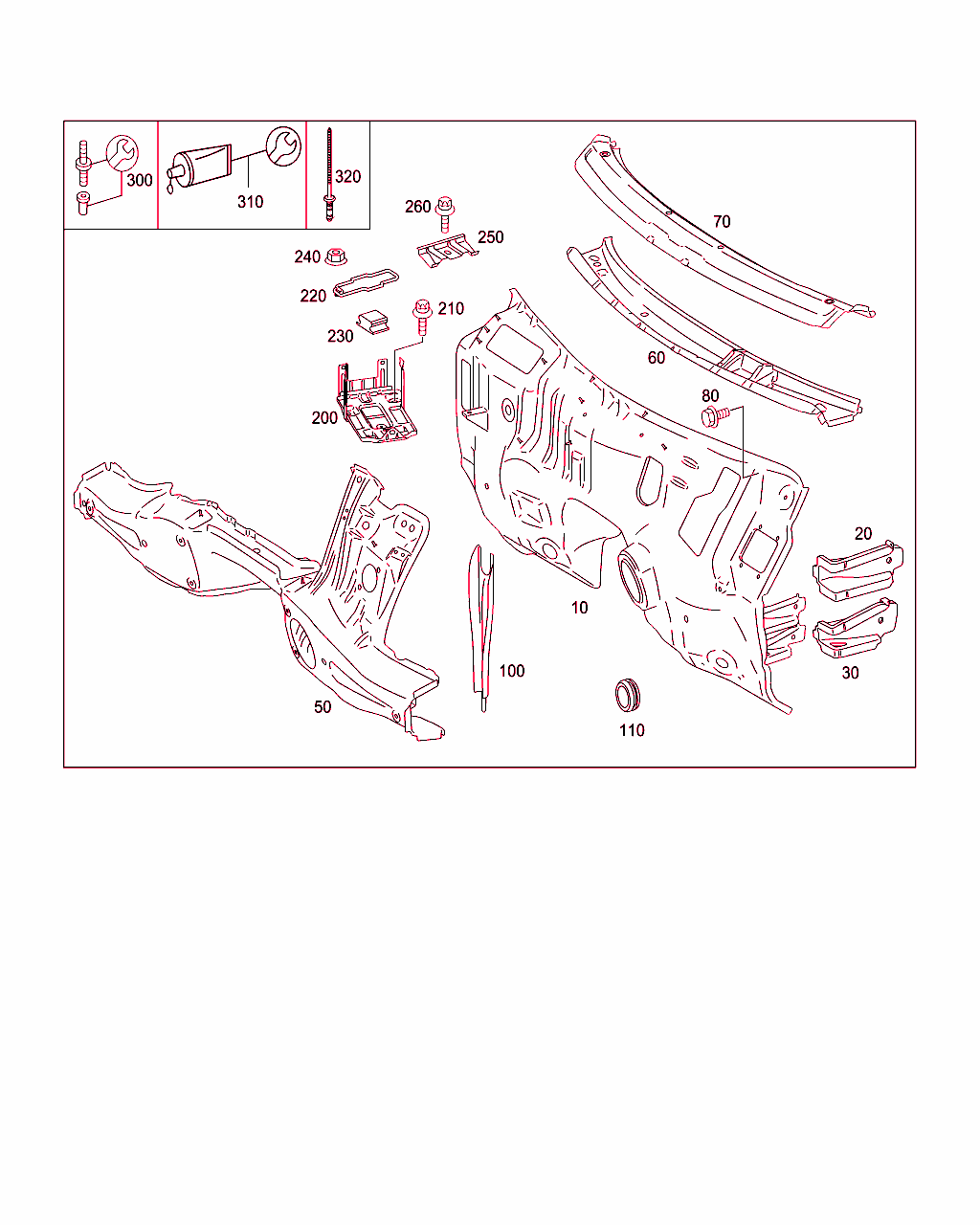

Schema

B62045000082.130418

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 221 620 03 08
バルクヘッド

[019]まで ｼｬｼ: A => まで 日付: 26/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001 L
10 A 221 620 05 08
バルクヘッド
LL

[020]から ｼｬｼ: A 161249 => から 日付: 31/08/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001 L
20 A 221 625 11 84
サポート
左ファイヤ・ウォール上部 		001
20 A 221 625 12 84
サポート
右ファイヤ・ウォール上部 		001
30 A 221 625 13 84
サポート
左ファイヤ・ウォール下部 		001
30 A 221 625 14 84
サポート
右ファイヤ・ウォール下部 		001
50 A 221 620 16 86
キャリア
ファイヤ・ウォール下部 		001 L
60 A 221 620 18 86
キャリア
フロント・ウインドウ下部の下 		001 L
70 A 221 626 01 55
クロスメンバ
フロント・ウインドウ上部の下 		001
80 N 910105 008014
6角ボルト
フロント・ウインドウ
M8X35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20010626B7 防弾仕様、防弾車
 		002
100 A 221 628 02 24
ストラット
ヒンジ付きコラム 		001
100 A 221 628 05 24
ストラット
ヒンジ付きコラム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20010626B7 防弾仕様、防弾車
 		001
110 A 000 997 22 81
貫通グロメット
サイド・メンバに取り付けるサポート 		001
200 A 221 620 10 18
フレーム
バッテリ

[019]まで ｼｬｼ: A => まで 日付: 26/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[022]まで ｼｬｼ: L 003923 => まで 日付: 31/05/2008 (CKD)
 		001 L
200 A 221 620 08 18
フレーム
バッテリ

[019]まで ｼｬｼ: A => まで 日付: 26/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z90
ｺｰﾄﾞ日付指定名称
[Z90]20020731特殊機能用マルチファンクション・コントロール・ユニット
 		001 L
200 A 221 620 12 18
フレーム
バッテリ

[020]から ｼｬｼ: A 161249 => から 日付: 31/08/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[023]から ｼｬｼ: L 003924 => から 日付: 31/05/2008 除外したﾓﾃﾞﾙｲﾔｰ: 808 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20010626B7 防弾仕様、防弾車
 		001 L
200 A 221 620 00 18
バッテリ・サポート
バッテリ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z020+Z07
ｺｰﾄﾞ日付指定名称
[Z020]20070502防弾車用保護バッテリ
[Z07]20010626B7 防弾仕様、防弾車
 		001 L
200 A 221 620 14 18
フレーム
バッテリ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20010626B7 防弾仕様、防弾車
 		001 L
210 N 910143 008020
6角丸頭ボルト
ホイール・ハウスに取り付けるバッテリ・フレーム
M8X12

[021]まで ｼｬｼ: A 253584 => まで 日付: 26/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		003
210 N 304017 008016
6角ボルト
ホイール・ハウスに取り付けるバッテリ・フレーム
M8X16

[020]から ｼｬｼ: A 161249 => から 日付: 31/08/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		003
220 A 170 626 00 33
ブラケット
バッテリ・マウント 		001
230 A 170 628 00 97
スペーサ
バッテリ・クランプ 		001
240 A 003 990 53 51
ナット
バッテリ・クランプ
M6 		001
250 A 240 628 01 41
レール
バッテリ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20010626B7 防弾仕様、防弾車
 		002
250 A 203 628 02 41
レール
バッテリ・マウント 		001
250 A 221 628 00 41
取付けレール
バッテリ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 809
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20050607AEJ 08/1
 		001 L
250 A 221 628 02 41
取付けレール
バッテリ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001 L
260 N 910143 008020
6角丸頭ボルト
バッテリ・サポートに取り付けるレール
M8X12 		001
300 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
310 A 009 989 36 71
TS シーリングコンパウンド
パッケージ 		001
320 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[018]
リベットはモデル222にのみ適用、修理インフォメーションはWISを参照してください
[402]
今後の入荷予定はありません。
 		NB
