一覧

S セダン、ロング 日本仕様
220.175 => S 500
M: 113960
GA: 722633, 722635, 722901

Schema

B82240000069.061009

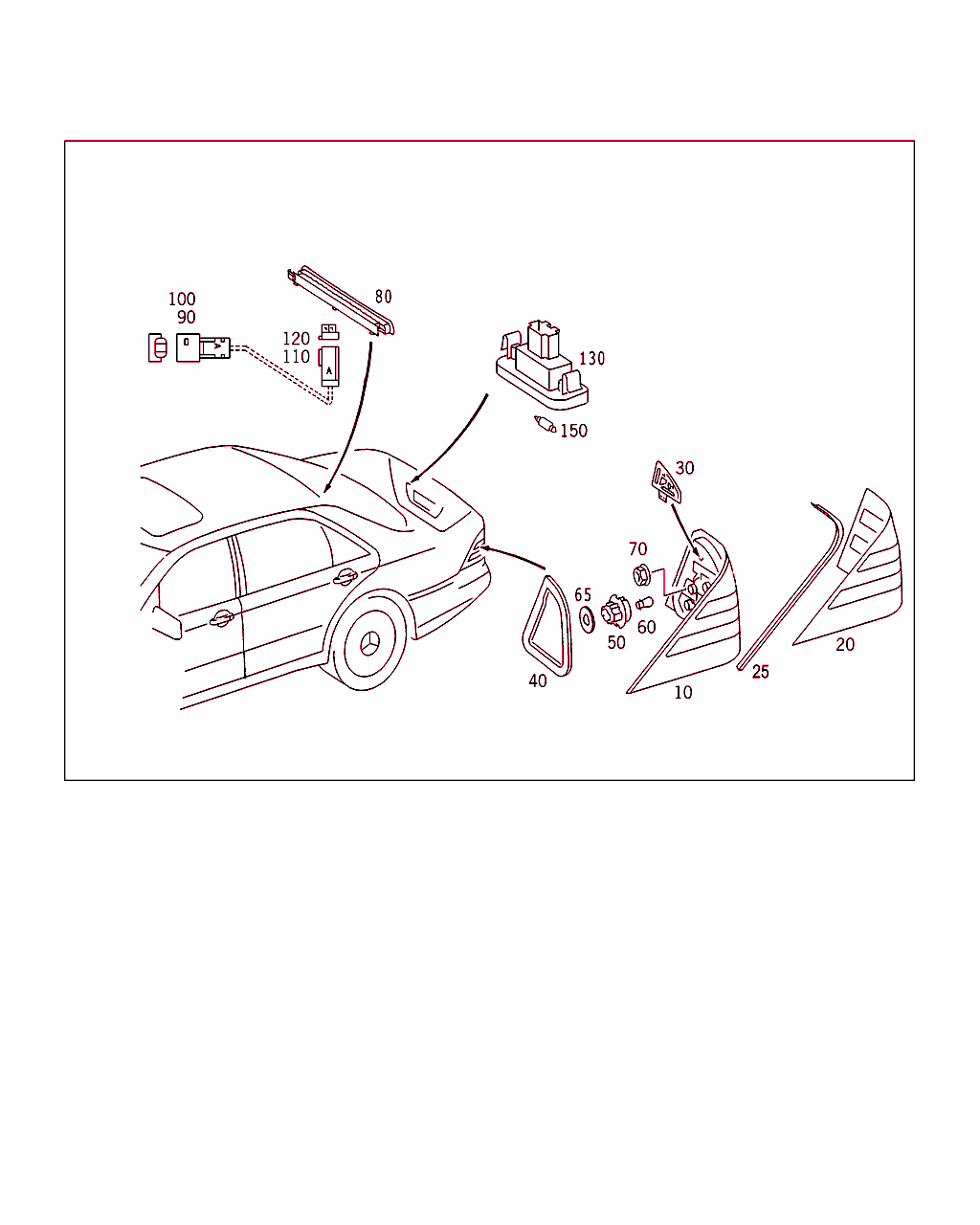

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 220 820 01 64
テール・ランプ
左

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001
10 A 220 820 07 64
テール・ランプ
左

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
10 A 220 820 02 64
テール・ランプ
右

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001
10 A 220 820 08 64
テール・ランプ
右

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
20 A 220 820 01 66
レンズ
左

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001
20 A 220 820 19 66
レンズ
左

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
20 A 220 820 02 66
レンズ
右

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001
20 A 220 820 20 66
レンズ
右

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
25 A 220 826 03 80
ガスケット
パネルとヘッドランプ・ユニットの間 		002
30 A 220 820 03 11
プレート
左 		001
30 A 220 820 04 11
プレート
右 		001
40 A 220 826 00 91
シールリング
テール・ランプ・ユニット 		001
40 A 220 826 00 91
シールリング
右テール・ランプ 		001
50 A 140 826 03 82
ランプ・ソケット
左ターン・シグナル・ランプ 		001
50 A 140 826 03 82
ランプ・ソケット
右ターン・シグナル・ランプ 		001
50 A 210 826 00 82
ランプ・ソケット
左テール・ランプおよびリヤ・フォグ・ランプ 		001
50 A 140 826 01 82
ランプ・ソケット
左バック・アップ・ランプ 		001
50 A 140 826 01 82
ランプ・ソケット
右バックアップ・ランプ 		001
50 A 140 826 00 82
ランプ・ソケット
左テール・ランプ

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001
50 A 210 826 00 82
ランプ・ソケット
左テール・ランプ

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
50 A 140 826 00 82
ランプ・ソケット
右テール・ランプ

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001
50 A 210 826 00 82
ランプ・ソケット
右テール・ランプ

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
60 N 072601 012191
電球
左バック・アップ・ランプ
12V-21W

これに変更 N 000000 006373 		001
60 N 000000 006373
電球
左バック・アップ・ランプ
12V-21W

これに変更 N 000000 008156 		001
60 N 000000 008156
電球
左バック・アップ・ランプ
12V-21W 		001
60 N 072601 012191
電球
右バックアップ・ランプ
12V-21W

これに変更 N 000000 006373 		001
60 N 000000 006373
電球
右バックアップ・ランプ
12V-21W

これに変更 N 000000 008156 		001
60 N 000000 008156
電球
右バックアップ・ランプ
12V-21W 		001
60 N 400809 000005
電球
左ターン・シグナル・ランプ
12V-21W 		001
60 N 400809 000005
電球
右ターン・シグナル・ランプ
12V-21W 		001
60 N 000000 008160
電球
左テール・ランプ
12V-21/4W 		001
60 N 000000 008160
電球
右テール・ランプ
12V-21/4W 		001
60 N 000000 008160
電球
左テール・ランプおよびリヤ・フォグ・ランプ
12V-21/4W 		001
60 N 000000 008160
電球
右テール・ランプおよびリヤ・フォグ・ランプ
12V-21/4W 		001
65 A 220 826 06 91
シールリング
左テール・ランプおよびリヤ・フォグ・ランプ 		001
65 A 220 826 06 91
シールリング
右テール・ランプおよびリヤ・フォグ・ランプ 		001
70 N 913023 005002
ナット
テール・ランプ、左
M5 		004
70 N 913023 005002
ナット
テール・ランプ、右
M5 		004
80 A 208 820 02 56
マウントブレーキランプ
ハイマウント・ストップ・ランプ

ﾌｯﾄﾉｰﾄ解説
[041]
注意 ! ES2 を記載してください (ES2 は画像パネルを参照)

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[914]1A26ジャワ・ブルー274A/284A/574A/584A/844A
5D58ロイヤル・ブルー272A/542A/572A/842A
7E94アルパカ・グレー078A/278A/288A/578A/588A/848A
8J12小石275A/545A/575A/845A
9B51チャコール・グレー071A/271A/281A/541A/571A/581A/841A
 		001
80 A 208 820 02 56
マウントブレーキランプ
ハイマウント・ストップ・ランプ

ﾌｯﾄﾉｰﾄ解説
[041]
注意 ! ES2 を記載してください (ES2 は画像パネルを参照)

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[915]1A26ジャワ・ブルー234A/264A/514A
1A36ヘリオス519A
7D43オリオン・グレー068A/238A/268A/518A
8G69クォーツ065A/235A/265A/515A
9B51チャコール・グレー061A/231A/261A/511A
 		001
90 A 033 545 67 28
プラグ
コネクタからハイマウント・ブレーキ・ランプ・ハウジングへ
2-PIN MQS 		001
100 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[040]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		002
110 A 030 545 28 28
プラグ
コネクタから ハイマウント・ブレーキ・ランプ・ケーブル・ハーネスへ
2-PIN MQS

これに変更 A 032 545 19 28 		001
110 A 032 545 19 28
ハウジング
コネクタから ハイマウント・ブレーキ・ランプ・ケーブル・ハーネスへ
2-PIN MQS 		001
120 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[040]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		002
130 A 220 820 03 56
プレート・ランプ 002
150 N 000000 002723
電球
ライセンス・プレート・ランプ
12V-5W 		002
