一覧

S セダン
220.065 => S 320
M: 112944
GA: 722618

Schema

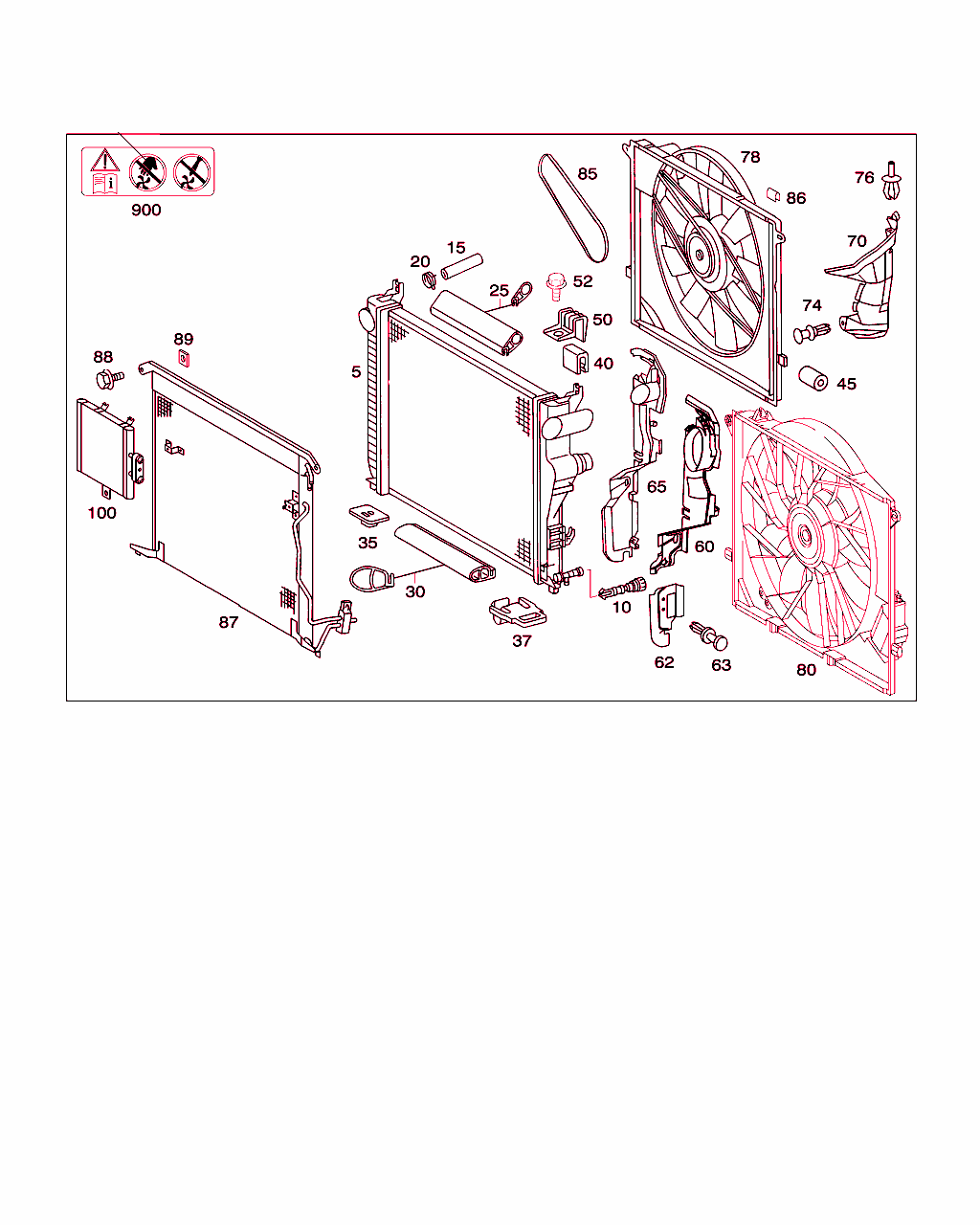

B50015000291.040524

[image]

B50015000292.030319

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 220 500 00 03
ラジエタ

[002]まで ｼｬｼ: A 071147 => まで 日付: 30/10/1999 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
5 A 220 500 14 03
ラジエタ

これに変更 A 220 500 24 03

[003]から ｼｬｼ: A 051148 => から 日付: 30/10/1999 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
5 A 220 500 24 03
ラジエタ

[003]から ｼｬｼ: A 051148 => から 日付: 30/10/1999 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
10 A 000 500 01 85
ドレン・プラグ
ウォータ・ドレン 		001
15 N 000000 000734
ホース
ラジエタ上部に
8X15 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
20 A 140 995 04 05
タイプ・クリップ
ラジエタに取り付けるベンチレーション・ライン
14/12 MM 		003
25 A 220 505 01 86
スリーブ
ラジエタ上部に 		001
30 A 220 505 03 86
スリーブ
ラジエタ下部 		001
35 A 220 504 00 12
ラバー・ブッシュ
ラジエタ下部 		002
37 A 220 504 02 40
ホルダー
ラジエタ下部 		002
40 A 220 504 01 12
ラバー・ブッシュ
ラジエタ上部に 		002
45 A 220 504 02 12
ラバー・ブッシュ
ブロワに 		002
50 A 220 504 01 46
ブラケット
サポートのラジエタ 		002
52 N 910143 006000
6角丸頭ボルト
サポートのラジエタ
M6X12 		002
65 A 220 505 11 88
カバー
ラジエタ左側に

[003]から ｼｬｼ: A 051148 => から 日付: 30/10/1999 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
65 A 220 505 12 88
カバー
ラジエタ右側に

[003]から ｼｬｼ: A 051148 => から 日付: 30/10/1999 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
65 A 220 505 00 88
カバー
左

[002]まで ｼｬｼ: A 071147 => まで 日付: 30/10/1999 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
65 A 220 505 02 88
カバー
右

[002]まで ｼｬｼ: A 071147 => まで 日付: 30/10/1999 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
70 A 220 505 09 88
カバー
左横 		001
70 A 220 505 10 88
カバー
右横 		001
74 A 123 990 00 92
スプレッド・リベット
カバー固定用ツール 		002
76 A 000 990 34 92
スプレッド・リベット
カバー固定用ツール
5 MM 		002
78 A 220 500 00 93
ブロワ
600 W

[004]まで ｼｬｼ: A 234389 => まで 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
80 A 220 500 01 93
ブロワ
600 W

[005]から ｼｬｼ: A 191481 => から 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
85 A 013 997 58 92
V ベルト 001
86 A 001 994 29 45
ヒューズ
ブロワ / ラジエタ、上部 		002
87 A 220 500 01 54
コンデンサ

これに変更 A 220 500 08 54 		001
87 A 220 500 08 54
コンデンサ

これに変更 A 220 500 10 54 		001
87 A 220 500 10 54
コンデンサ 001
87 A 220 500 10 54
コンデンサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19961211ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
88 N 000000 003765
6角丸頭ボルト
コンデンサおよびブロワ / ラジエタ
M6X20 		002
89 A 140 990 00 52
ナット
コンデンサおよびブロワ / ラジエタ 		002
100 A 215 500 00 00
ラジエタ
(オイル・クーラ)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19961211ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
900 A 000 584 04 26
ラベル
インペラ 		001
