一覧

S セダン
220.067 => S 350
M: 112972
GA: 722644

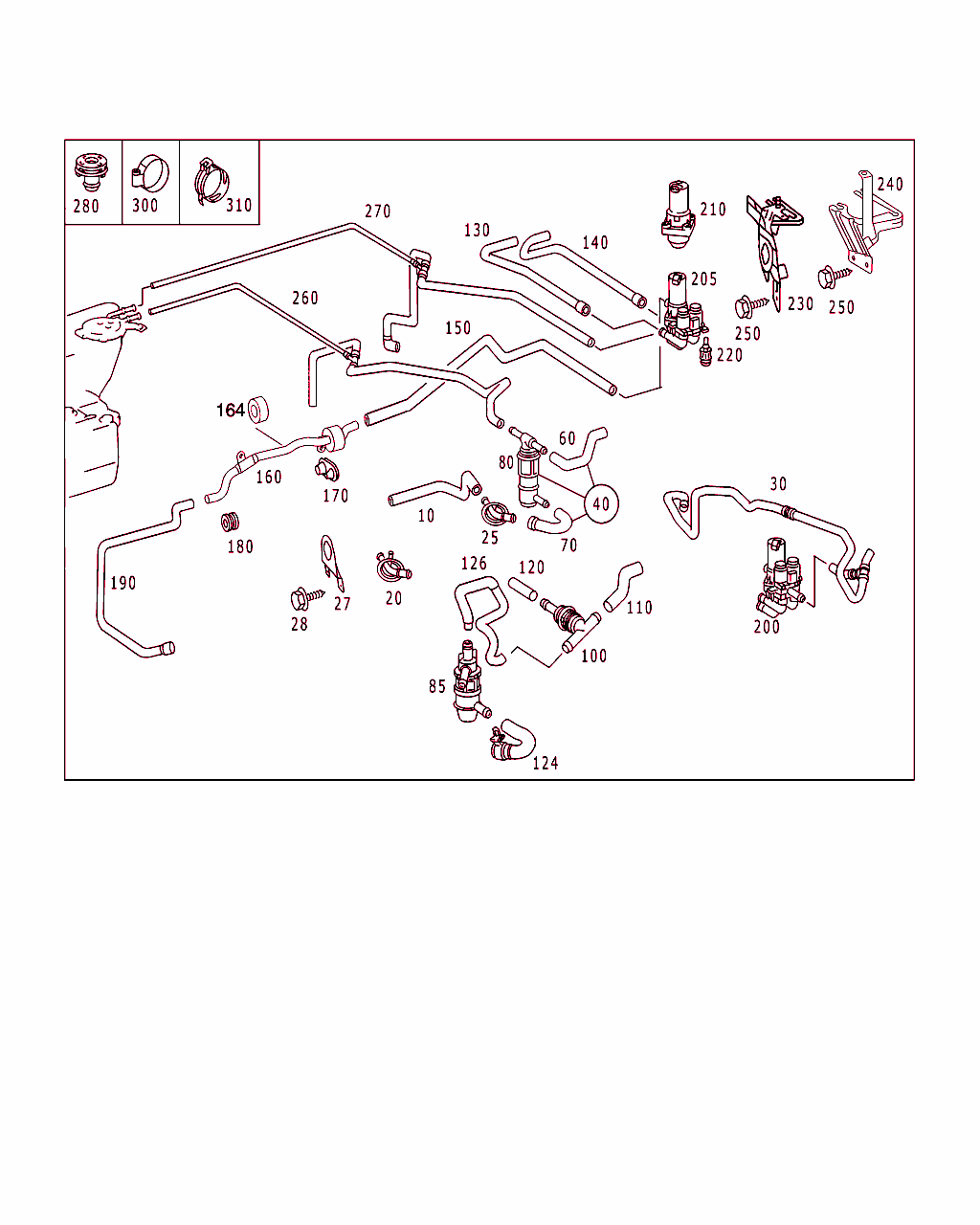

Schema

B83182000003.021120

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 220 832 00 94
ホース
エンジンから接続パイプへ 		001
20 A 220 832 00 15
パイプ
パーティションを通るフィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19970213ヒータ付きウインドウ・ウォッシャ
 		001 R
25 A 220 832 01 15
パイプ
パーティションを通るフィード・ライン 		001 R
25 A 220 832 01 15
パイプ
パーティションを通るフィード・ライン

[009]まで ｼｬｼ: A 441007 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228/490/582
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
[490]19961211フロント・ウインドウ・デフォッガ除去
[582]19960529リヤ・エアコン
19961211リヤ・エアコン
 		001 L
25 A 220 832 01 15
パイプ
パーティションを通るフィード・ライン

[010]から ｼｬｼ: A 392659 => から 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228/582
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
[582]19960529リヤ・エアコン
19961211リヤ・エアコン
 		001 L
25 A 220 832 01 15
パイプ
パーティションを通るフィード・ライン

[010]から ｼｬｼ: A 392659 => から 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228+875/582+875
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19970213ヒータ付きウインドウ・ウォッシャ
[582]19960529リヤ・エアコン
19961211リヤ・エアコン
 		001 L
27 A 220 628 16 14
ホルダー
パイプ / パーティション

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001 R
28 N 914031 006200
鉄板ビス
パーティションに取り付けるブラケット
6.3X16 		002 R
40 A 220 500 00 40
バルブ
ヒータフィードライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
 		001 L
60 A 220 506 05 35
ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
 		001 L
70 A 220 506 11 35
ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228+582/228+490+582
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
[582]19960529リヤ・エアコン
19961211リヤ・エアコン
[490]19961211フロント・ウインドウ・デフォッガ除去
 		001 L
70 A 220 506 06 35
ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
 		001
80 A 000 203 54 64
バルブ
ヒータフィードライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228+582/228+490+582
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
[582]19960529リヤ・エアコン
19961211リヤ・エアコン
[490]19961211フロント・ウインドウ・デフォッガ除去
 		001 L
130 A 220 832 03 94
ホース
?熱交換器からウォータ・バルブへ 		001 L
130 A 220 832 04 94
ホース
?熱交換器からウォータ・バルブへ 		001 R
140 A 220 832 05 94
ホース
?熱交換器からウォータ・バルブへ 		001 L
140 A 220 832 06 94
ホース
?熱交換器からウォータ・バルブへ 		001 R
150 A 220 832 07 94
ホース
ウォータ・バルブからスペーサへ 		001 L
150 A 220 832 36 94
ホース
ウォータ・バルブからスペーサへ 		001 R
160 A 220 830 22 15
パイプ
ウォータ・バルブからスペーサへ 		001
170 A 220 997 12 81
グロメット
ストラット・ドームに 		001
180 A 000 997 29 81
貫通グロメット
ストラット・ドームに 		001
190 A 220 832 44 94
ホース
エンジンのリターン・ライン 		001
205 A 220 830 00 84
バルブ
(ウォータ・バルブ) 電磁式、 循環ポンプ付き 		001
210 A 220 835 00 64
循環ポンプ 001
220 A 124 987 03 40
バッファ 003
230 A 220 620 34 14
ホルダー
サイクル・バルブ 		001 L
240 A 220 628 00 14
ホルダー
サイクル・バルブ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001 R
250 N 914031 006200
鉄板ビス
6.3X16 		004 L
250 N 914031 006200
鉄板ビス
6.3X16 		002 R
260 A 220 830 08 96
ホース
フィード・ライン、?ウインドウ・ウォッシャ液ひータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
 		001 L
260 A 220 506 28 35
ホース
フィード・ライン、?ウインドウ・ウォッシャ液ひータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -582+228+490
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
19961211リヤ・エアコン
[228]19951211補助ヒータ
19961211補助ヒータ
[490]19961211フロント・ウインドウ・デフォッガ除去
 		002 L
270 A 220 832 12 94
ホース
リターン、ウインドウ・ウォッシャ液ヒータ 		001 L
270 A 220 830 03 96
ホース
リターン、ウインドウ・ウォッシャ液ヒータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
 		001 L
270 A 220 832 16 94
ホース
リターン、ウインドウ・ウォッシャ液ヒータ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228+490
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
[490]19961211フロント・ウインドウ・デフォッガ除去
 		001 L
280 A 220 832 00 74
シール・キャップ
(ダミー・プラグ)、 使用されていないコネクタ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 490
ｺｰﾄﾞ日付指定名称
[490]19961211フロント・ウインドウ・デフォッガ除去
 		001 L
280 A 220 832 00 74
シール・キャップ
(ダミー・プラグ)、 使用されていないコネクタ用 		001 R
300 N 000000 000665
クランプ
12-22 MM 		NB
300 A 005 997 01 90
ホース・クランプ
14-24 MM 		NB
300 N 000000 000667
クランプ
23-30 MM 		NB
300 A 006 997 03 90
ホース・クランプ
23/30 MM 		NB
300 N 000000 000668
クランプ
25/40 		NB
300 A 006 997 42 90
クランプ
28/35 MM 		NB
310 A 210 997 07 90
クランプ
14-16 MM 		NB
310 A 210 995 01 05
クランプ
23-26 MM 		NB
310 A 007 997 20 90
クランプ
12-22 MM 		NB
310 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		NB
310 A 000 995 30 05
タイプ・クリップ
26 MM 		NB
310 A 210 997 13 90
バインダ
26-29 MM 		NB
310 A 210 997 11 90
クランプ
27-30 MM

♦ 以下から選択できます A 203 995 05 05 		NB
310 A 203 995 05 05
タイプ・クリップ
27-30 MM

♦ 以下から選択できます A 210 997 11 90 		NB
310 A 007 997 20 90
クランプ
12-22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19961211補助ヒータ
 		001
