一覧

S セダン、ロング
220.179 => S 65 AMG
M: 275980
GA: 722649

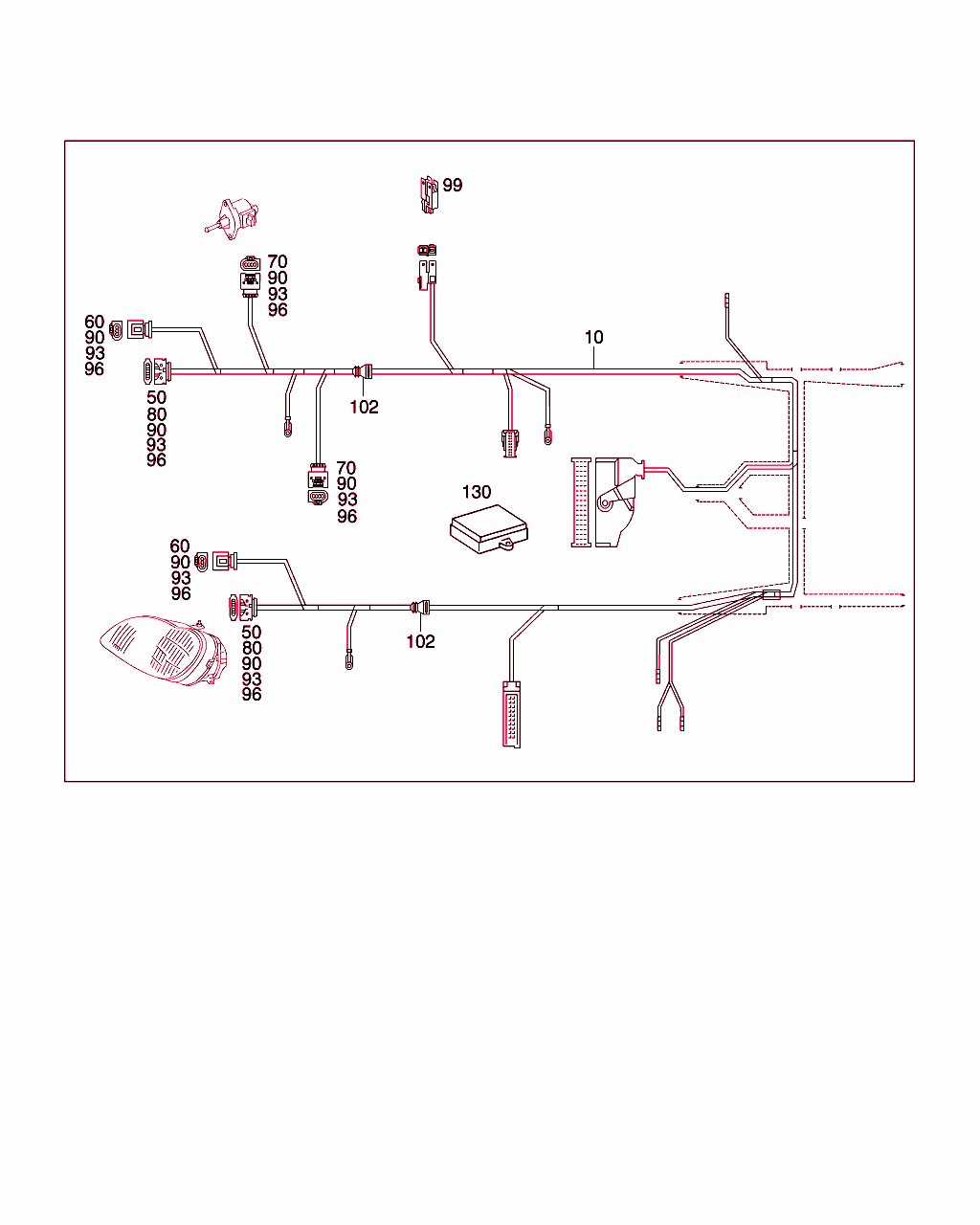

Schema

B82230000001.030519

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
50 A 220 545 46 28
プラグ
左ランプ・ユニット
5-PIN SLK2.8 		001
50 A 220 545 46 28
プラグ
右ランプ・ユニット
5-PIN SLK2.8 		001
60 A 168 545 29 28
ハウジング
左センサ
2-PIN SLK2.8 		001
60 A 168 545 29 28
ハウジング
右センサ
2-PIN SLK2.8 		001
70 A 000 153 08 42
電動クラッチ・ハウジング
光軸調整装置、左
4-PIN SLK2.8 		001
70 A 000 153 08 42
電動クラッチ・ハウジング
光軸調整装置、右
4-PIN SLK2.8 		001
80 A 008 545 67 26
コンタクト・スプリング
1.5-2.5 MM2 JPT 		NB
90 A 011 545 84 26
コンタクト・スプリング
0.5-1.0 MM2 SPT 		001
93 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[024]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
93 A 000 540 39 05
1ピン電気ケーブル
1.5 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[024]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
96 A 000 545 71 80
シーリング・リング
1.1-2.1 MM 		NB
99 A 002 545 64 01
ヒューズ・ボックス
1-SLOT 		002
102 A 129 997 22 81
グロメット 002
130 A 220 820 36 85
コントロールユニット
ヘッドランプ光軸調整

[002]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/618
ｺｰﾄﾞ日付指定名称
[614]20000525バイ・キセノン・ヘッドランプ、右側通行
[618]20000525バイ・キセノン・ヘッドランプ、左側通行
 		001
