S セダン
222.083 => S 560
M: 176980
GA: 725001, 725011, 725015

Schema

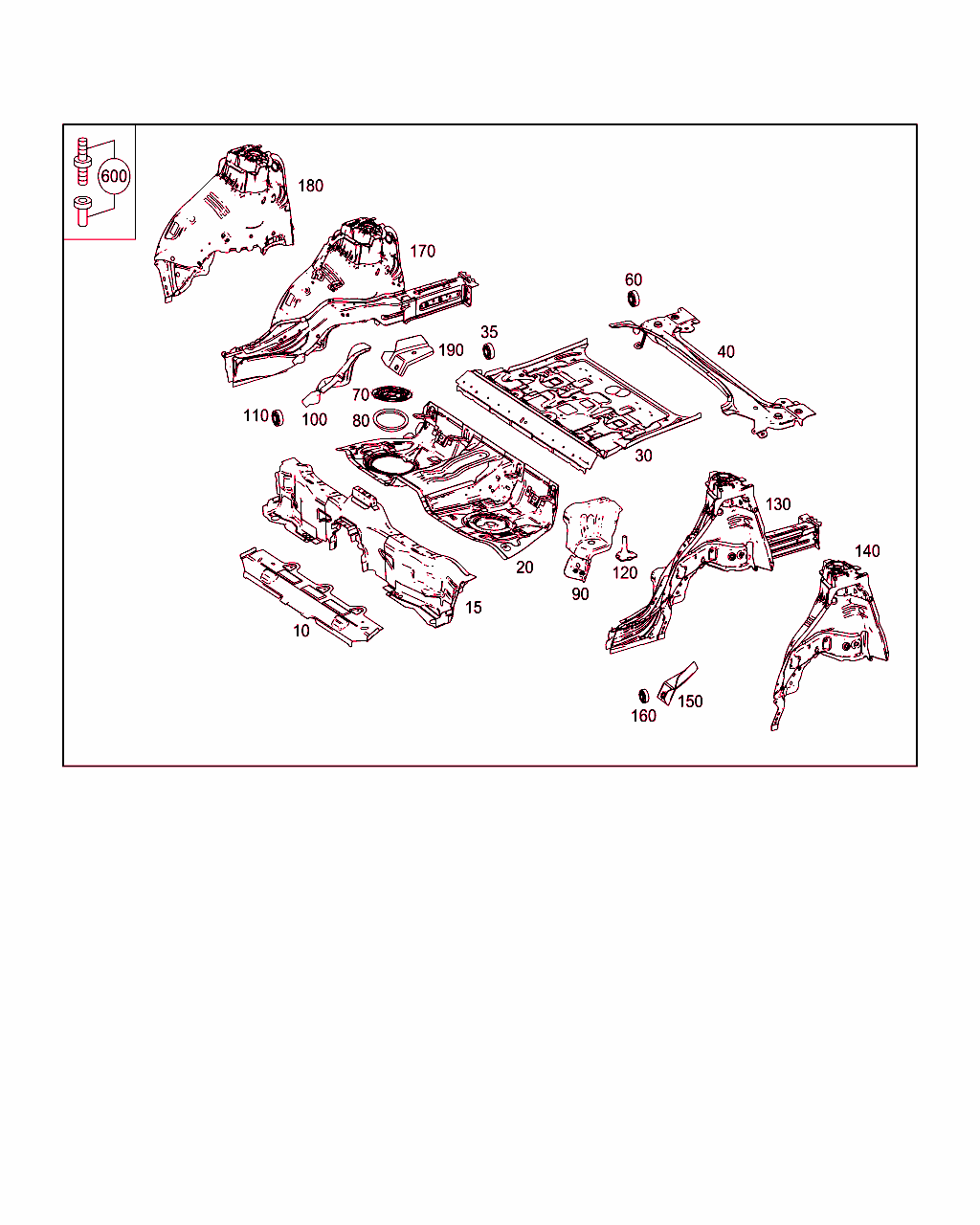

B61045000317.170412

[image]

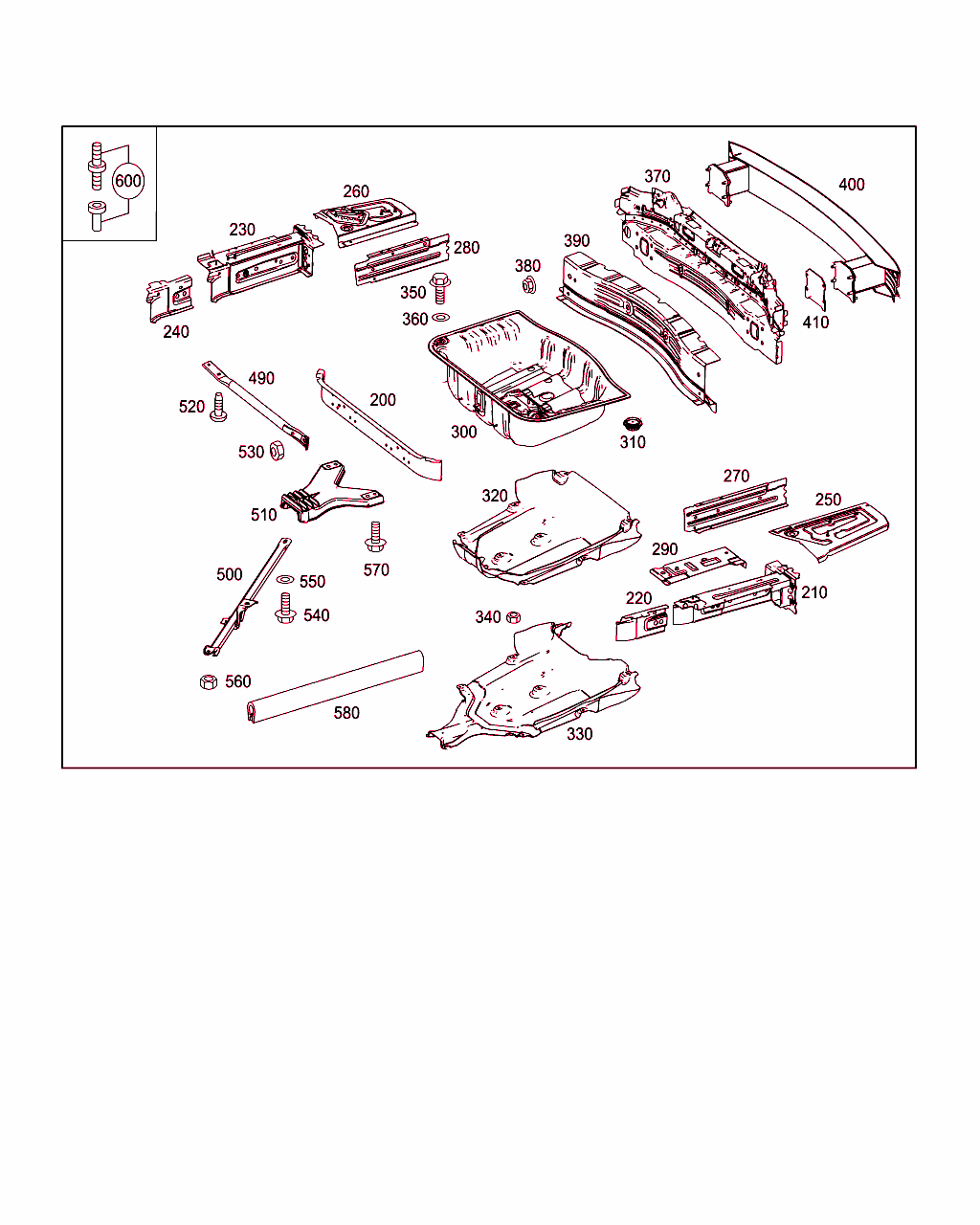

B61045000337.150318

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 610 00 16
リヤ・アクスル・メンバ
リヤ・アクスルの前 		001
15 A 222 610 29 00
リヤ・シート・メンバ
リヤ・シートの下 		001
20 A 222 610 24 61
フロア
リヤ中央下部 		001
30 A 222 610 25 61
フロア
リヤ上部 		001
35 N 000000 003266
パンチ・ナット
フロア固定部、後部 		005
40 A 222 610 74 00
リヤ・アクスル・メンバ
リヤ・アクスル 		001
60 N 000000 003266
パンチ・ナット
ロッキング・ピース取付部 		014
70 A 221 610 01 89
メインテナンス・カバー
リヤ・メイン・フロア 		001
80 A 001 987 70 46
シーリング・コード

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
90 A 222 610 37 00
コンソール
リヤ・アクスル・リテーナ、左フロント 		001
100 A 222 610 38 00
コンソール
リヤ・アクスル・マウント、右フロント 		001
110 N 000000 007761
リベット・ナット
コンソール固定用ツール
M8 		004
120 A 222 611 01 11
カバー・プレート
リヤ・アクスル・マウント前部 		002
130 A 222 610 25 00
サイドメンバ
左リヤ内側 		001
140 A 222 630 11 69
ホイールハウス
左 		001
150 A 222 640 05 31
リテーナ
左リヤ・サイド・メンバ 		001
160 N 000000 003264
パンチ・ナット
サイド・メンバー左側後部に
M6 		001
160 N 000000 003264
パンチ・ナット
サイド・メンバー右側後部に
M6 		001
170 A 222 610 26 00
サイドメンバ
右リヤ内側 		001
180 A 222 630 12 69
ホイールハウス
右 		001
190 A 222 640 06 31
リテーナ
右リヤ・サイド・メンバ 		001
200 A 222 610 12 00
クローズ・パネル
リヤ・センタ 		001
210 A 222 610 65 00
サイドメンバ
左リヤ 		001
220 A 222 618 01 30
クローズ・パネル
クロス・メンバ左側 		001
230 A 222 610 66 00
サイドメンバ
右リヤ 		001
240 A 222 618 02 30
クローズ・パネル
クロス・メンバ右側 		001
250 A 222 610 47 00
クロージングプレート
左リヤ 		001
260 A 222 610 48 00
クロージングプレート
右 		001
270 A 222 611 07 39
クロージングプレート
サイド・メンバー内側左側に 		001
280 A 222 611 08 39
クロージングプレート
右サイド・メンバ内側 		001
290 A 222 611 03 39
クロージングプレート
左リヤ・サイド・メンバ 		001
290 A 222 610 01 26
クロージングプレート
右リヤ・サイド・メンバ 		001
300 A 222 610 20 00
スペア・タイヤ収納部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z61
ｺｰﾄﾞ日付指定名称
[Z61]20101201エマージェンシ・スタート用サブ・バッテリ
 		001
300 A 222 610 20 00
スペア・タイヤ収納部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z61+487/-Z61+487+810+97B
ｺｰﾄﾞ日付指定名称
[Z61]20101201エマージェンシ・スタート用サブ・バッテリ
[487]20071210ABC サスペンション (アクティブ・ボディ・コントロール)
[810]19951002サウンド・システム
20071210プレミアム・サウンド・システム
[97B]20160629スピーカを介したエンジン音の低減(EOC)
 		001
300 A 222 610 05 75
リセス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z61+B01/-Z61+810+97B
ｺｰﾄﾞ日付指定名称
[Z61]20101201エマージェンシ・スタート用サブ・バッテリ
[B01]2014021148V技術
[810]19951002サウンド・システム
20071210プレミアム・サウンド・システム
[97B]20160629スピーカを介したエンジン音の低減(EOC)
 		001
310 A 001 998 58 01
ドレン・グロメット
スペア・タイヤ収納部ウォータ・ドレン 		001
320 A 222 690 19 07
リアエンドフロアカバー
リヤ・フロア 		001
320 A 222 690 27 07
リアエンドフロアカバー
リヤ・フロア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 413/398
ｺｰﾄﾞ日付指定名称
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
 		001
330 A 222 690 21 07
リアエンドフロアカバー
リヤ・フロア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20071210トレーラ・カップリング
 		001
330 A 222 690 28 07
リアエンドフロアカバー
リヤ・フロア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 413+550/398+550
ｺｰﾄﾞ日付指定名称
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[550]19951002トレーラ・カップリング
20071210トレーラ・カップリング
[398]20101021可変透過ガラス・ルーフ
 		001
340 A 210 990 01 50
ヘキサゴン・ナット
リヤ・カバー固定部
5 MM 		006
350 N 304017 010043
6角ボルト
スペア・タイヤ収納部固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -690/-M008
ｺｰﾄﾞ日付指定名称
[690]20071210スペア・タイヤ(ミニ・スペア)
[M008]19981215CKD モデル
20101125CKD モデル
 		002
350 N 000000 007798
ワッシャ付きボルト
スペア・タイヤ収納部固定部
M10X35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 690+M008
ｺｰﾄﾞ日付指定名称
[690]20071210スペア・タイヤ(ミニ・スペア)
[M008]19981215CKD モデル
20101125CKD モデル
 		002
360 N 000000 003333
ウインドウ
スペア・タイヤ収納部固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -690/-M008
ｺｰﾄﾞ日付指定名称
[690]20071210スペア・タイヤ(ミニ・スペア)
[M008]19981215CKD モデル
20101125CKD モデル
 		002
370 A 222 640 33 00
リヤ・センタ・ピース
下 		001
380 N 000000 008270
ナット
クロス・メンバ固定部
M10 		008
390 A 222 610 01 21
クロスメンバ
後部 		001
400 A 222 610 35 00
リヤ・クロス・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20071210トレーラ・カップリング
 		001
410 A 222 693 00 81
表面ガスケット
クロス・メンバとリヤ・センタ・ピースの間
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20071210トレーラ・カップリング
 		002
490 A 222 524 03 47
ストラット
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
490 A 222 524 04 47
ストラット
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
500 A 222 524 12 47
ストラット
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+413/-Z07+398/-Z07+419
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		001
500 A 222 524 13 47
ストラット
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+413/-Z07+398/-Z07+419
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		001
510 A 222 524 04 40
ホルダー
スペア・タイヤ収納部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+413/-Z07+398/-Z07+419
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		001
520 N 910105 008005
6角ボルト
ストラットをサスペンション・サブフレーム・マウントに
M8X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
530 N 000000 003275
ナット
スペア・タイヤ収納部に取り付けるストラット
M10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
540 A 004 990 30 12
ボルト
ストラット固定部をフレームおよびホルダに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+413/-Z07+398/-Z07+419
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		004
550 N 000000 004228
ウインドウ
ストラット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 413/398/419
ｺｰﾄﾞ日付指定名称
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		002
560 N 000000 004009
ワッシャ付きナット/ブラケット
ストラット固定用ツール
M10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+413/-Z07+398/-Z07+419/-Z07+228+413/-Z07+228+398/-Z07+228+419
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[228]19951211補助ヒータ
20071210補助ヒータ
[398]20101021可変透過ガラス・ルーフ
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		002
560 N 000000 004009
ワッシャ付きナット
ストラット固定用ツール
M10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+228
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[228]19951211補助ヒータ
20071210補助ヒータ
 		001
570 A 001 990 40 03
アウタ6角丸頭ボルト
ブラケット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+413/-Z07+398/-Z07+419
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		004
580 A 100 835 02 84
エッジ・ガード
トランク・ルーム内 		001
600 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
