一覧

S セダン
222.085 => S 500 4-MATIC
M: 278929
GA: 722967, 725041, 725045, 725051

Schema

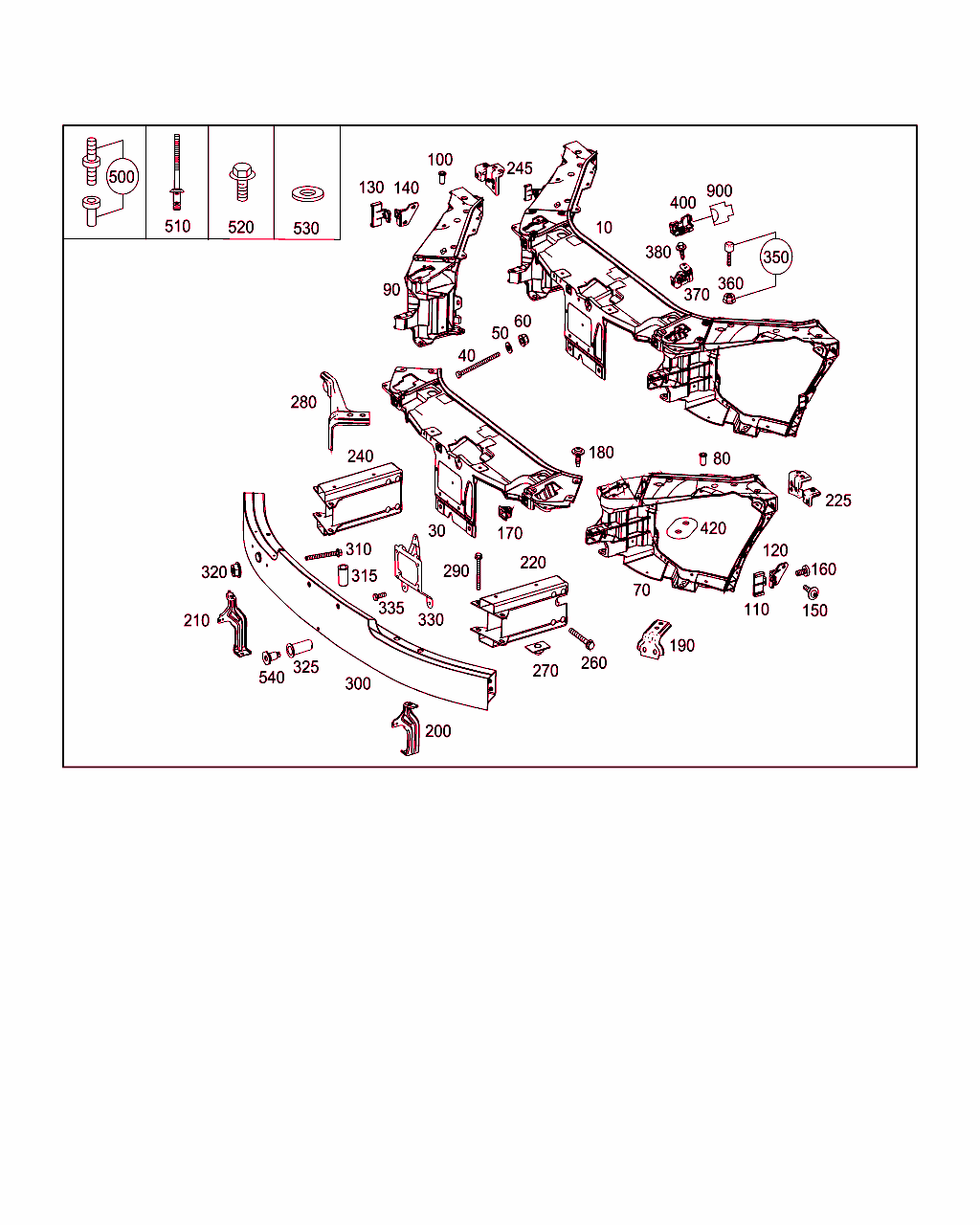

B62060000265.150821

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 620 29 30
キャリア
フロント・モジュール上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
10 A 222 620 98 01
取付け用キャリア
フロント・モジュール上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
30 A 222 620 99 01
補強材
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
30 A 222 622 00 16
補強材
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
40 A 222 880 02 64
セーフティ・フック
ストラット前部中央に 		001
50 N 000000 003386
ウインドウ
前部中央の補強材をセーフティ・フックに 		001
60 N 000000 003275
ナット
前部中央の補強材をセーフティ・フックに
M10 		001
70 A 222 620 01 91
ランプ・フレーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
70 A 222 620 01 02
ランプ・フレーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
80 N 913024 006101
リベット・ナット
左ランプ・ユニット・フレーム
M6X15,7-ST 		002
90 A 222 620 02 91
ランプ・フレーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
90 A 222 620 00 02
ランプ・フレーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
100 N 913024 006101
リベット・ナット
右ランプ・ユニット・フレーム
M6X15,7-ST 		002
110 A 222 626 03 13
ブラケット
左外側 		001
120 A 222 626 01 13
ブラケット
左内側 		001
130 A 222 626 04 13
ブラケット
右外側 		001
140 A 222 626 02 13
ブラケット
右内側 		001
150 N 000000 003242
平頭ボルト
ブラケット固定部
M5X20 		004
160 N 000000 001145
6角丸頭ボルト
ブラケット固定部
M6X12 		002
160 N 000000 007701
6角丸頭ボルト
ブラケット固定用ツール
M6X20 		002
170 A 222 889 02 14
ホルダー
センタ・フロント・ストラット 		003
180 N 000000 006485
平頭ボルト
フレームを補強材に
7X25 		008
190 A 222 620 59 00
ストラット
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
190 A 222 620 59 00
ストラット
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -FV+808/-FV+809/-FV+800/-FV+801/-FV+802/808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[FV]20071121セダン、ロング
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
200 A 222 626 03 14
ホルダー
左 		001
210 A 222 626 04 14
ホルダー
右 		001
220 A 222 620 01 95
アブソーバ
左 		001
225 A 222 620 01 42
マウント・ブラケット
左 		001
240 A 222 620 02 95
アブソーバ
右 		001
245 A 222 620 02 42
マウント・ブラケット
右 		001
260 A 002 990 33 03
コンビ・ボルト
アブソーバ / サイド・メンバ 		008
270 A 222 620 00 83
ホルダー
バンパ固定用ツール 		004
280 A 222 620 60 00
ストラット
右 		001
290 N 910105 012005
6角ボルト
クロス・メンバ/アブソーバ
M12X110 		004
300 A 222 620 36 01
クロスメンバ 001
310 N 910143 008016
6角丸頭ボルト
牽引アイの固定部 		002
315 N 000000 004354
リベット・ナット
クロス・メンバ 		012
320 N 910112 008000
ヘキサゴン・ナット
牽引アイの固定部
M8 		002
325 A 000 990 83 59
リベット・イン・ナット
クロス・メンバ 		002
330 A 222 545 26 40
ホルダー
ディストロニック用レーダ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233+804/233+805/233+806/233+807
ｺｰﾄﾞ日付指定名称
[233]20071210ディストロニック・プラス・システム「ディストロニック・プラス」
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
330 A 222 540 28 17
ホルダ
ディストロニック用レーダ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233+808/233+809/233+800/233+801/233+802
ｺｰﾄﾞ日付指定名称
[233]20071210ディストロニック・プラス・システム「ディストロニック・プラス」
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
335 N 910105 006023
6角ボルト
センサ用ブラケット固定用ツール
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233
ｺｰﾄﾞ日付指定名称
[233]20071210ディストロニック・プラス・システム「ディストロニック・プラス」
 		003
350 A 201 988 05 11
バッファ
補強材に左側および右側に 		002
360 N 910112 006001
ヘキサゴン・ナット
ストップ・バッファ
M6 		002
370 A 172 880 05 60
シール・キャップ下部
エンジン・フード左および右側 		002
380 A 002 990 76 00
コンビ6角ボルト
左および右ロック固定用ツール
M6X24 		004
400 A 204 870 31 58
スイッチ
エンジン・フード・ロック?、左側

[010]まで ｼｬｼ: A => まで 日付: 31/03/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 551/B03
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20071210盗難防止警報システムベーシック (EDW)
[B03]20080211ダイレクト・スタート/ECOスタート・ストップ機能
 		001
400 A 204 870 31 58
スイッチ
エンジン・フード・ロック?、左側

[011]から ｼｬｼ: A => から 日付: 31/03/2015
 		001
400 A 204 870 44 58
スイッチ
エンジン・フード・ロック?、右側

[010]まで ｼｬｼ: A => まで 日付: 31/03/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20080211ダイレクト・スタート/ECOスタート・ストップ機能
 		001
400 A 204 870 44 58
スイッチ
エンジン・フード・ロック?、右側

[011]から ｼｬｼ: A => から 日付: 31/03/2015
 		001
420 A 222 622 25 00
マウンティング・プレート
フレーム、左右 		002
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
510 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[012]
修理インフォメーションはWISを参照のこと。補足インフォメーションはテクニカル・マーケット・サポートから入手
 		NB
520 A 001 990 80 00
コンビ6角ボルト
ボディ・フロント・エンド
M6X19 		006
520 A 001 990 80 00
コンビ6角ボルト
ダンパ・ストラット・コンソール
M6X19 		002
520 N 304017 006020
6角ボルト
ストラット / サポート
M6X20

[013]まで ｼｬｼ: A => まで 日付: 04/11/2013
 		008
520 N 304017 006019
6角ボルト
ストラット / サポート
M6X25

[014]から ｼｬｼ: A => から 日付: 04/11/2013
 		004
520 N 304017 006016
6角ボルト
ストラット / サポート
M6X16 		004
520 N 304017 006020
6角ボルト
車間距離制御クルーズ・コントロール
M6X20 		002
520 A 001 990 88 00
コンビ6角ボルト
クラッシュ・ボックス
M6X28 		004
520 A 001 990 10 11
ねじ山形成6角ボルト
ストッパ/コンソール
M6X18 		004
520 A 011 990 40 01
ボルト
クラッシュ・ボックス
M6X20 		004
520 N 000000 001002
ワッシャ付きボルト
クラッシュ・ボックス
N14007-M6X45-B-8.8 		002
530 N 000125 006449
ウインドウ
ストラット / サポート

[013]まで ｼｬｼ: A => まで 日付: 04/11/2013
 		008
530 N 009021 006208
ウインドウ
ストラット / サポート
6 MM

[014]から ｼｬｼ: A => から 日付: 04/11/2013
 		004
530 N 009021 006208
ウインドウ
ストラット / サポート
6 MM 		004
530 N 000125 006449
ウインドウ
車間距離制御クルーズ・コントロール 		002
540 A 000 990 09 23
ボルト、特殊形状
フロント・モジュール
M6X40 		002
900 A 204 440 30 33
ハーネス
エンジン・フード・スイッチ
S62/42

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
900 A 203 540 04 81
ソケット
エンジン・フード・スイッチ
2-PIN MQS;S62/43 		001
