一覧

S セダン
222.004 => S 300 BLUETEC HYBRID/H
M: 651921
GA: 724208

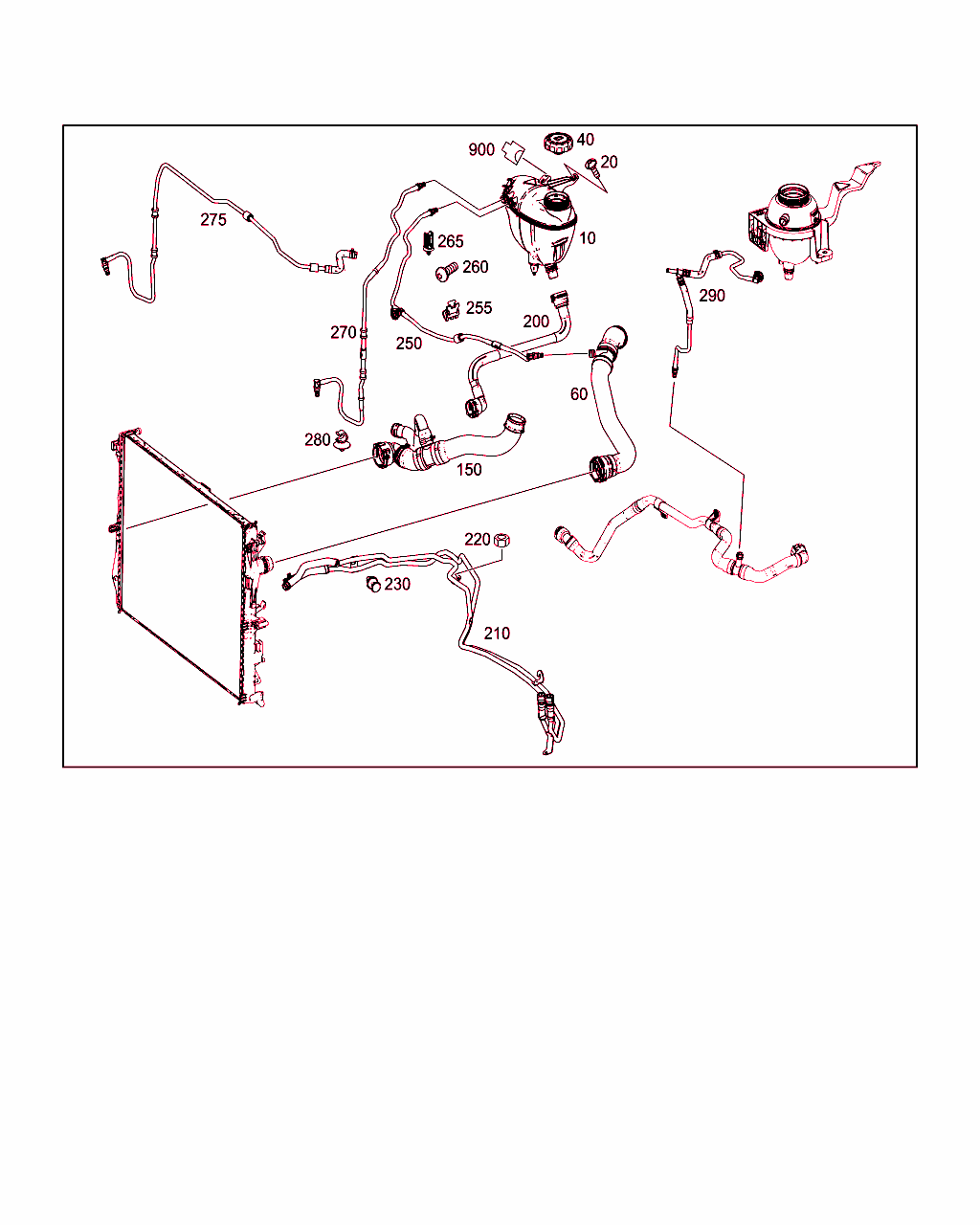

Schema

B50165000475.170725

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 500 09 49
エクスパンションタンク 001
20 A 001 990 12 11
ボルト(6角穴付き)
エクスパンション・タンク・マウント
M6X20 		001
40 A 210 501 06 15
キャップ
エクスパンション・タンク 		001
60 A 222 501 48 84
クーラント・ホース
左ラジエタからエンジンへ 		001
150 A 222 501 61 91
クーラント・ホース
右ラジエタからエンジンへ 		001
200 A 222 501 50 91
クーラント充填ホース
エクスパンション・タンクからラジエタへ 		001
210 A 222 500 00 77
クーラント・ホース
クーラント・パイプからトランスミッション・オイル・クーラへ

これに変更 A 222 500 08 00

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[012]まで ｼｬｼ: A => まで 日付: 18/05/2015
 		001 R
210 A 222 500 08 00
クーラント・ライン
クーラント・パイプからトランスミッション・オイル・クーラへ 		001 R
220 A 000 990 36 62
プラスチック・ナット
クーラント・パイプ固定用ツール 		002 R
230 A 000 991 93 40
スプレッド・リベット
クーラント・パイプ固定用ツール 		001 R
250 A 222 501 25 25
ブリーダ・ライン
エンジンからエクスパンション・タンクへ 		001
260 N 000000 001145
6角丸頭ボルト
ベンチレーション・ライン固定用ツール
M6X12 		001
265 A 000 988 18 78
クリップ
ベンチレーション・ライン / ブロワ 		002
265 A 004 995 56 77
ケーブル固定具
ベンチレーション・ラインに 		001
275 A 222 501 47 25
ブリーダ・ライン
リターンからリザーバへ 		001
290 A 222 501 46 25
ブリーダ・ライン
右ラジエタからエクスパンション・タンクへ 		001
900 A 027 545 74 26
クラッチ・ハウジング
クーラント・レベル・コントロール・スイッチ
S41 		001
