SPORTS CAR,ROADSTER
129.076 => SL 600
M: 120983
GA: 722621

Schema

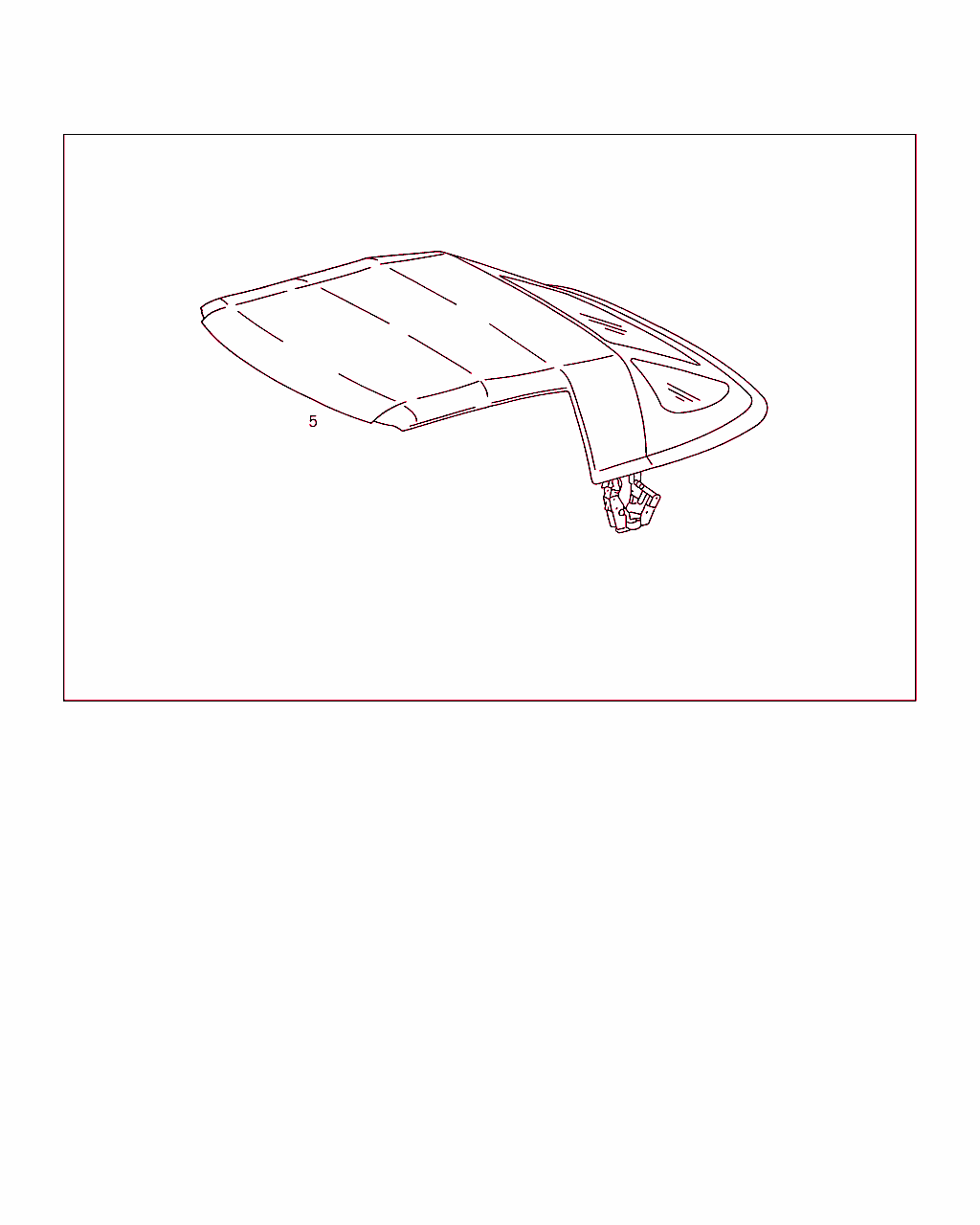

B77015000019.980930

[image]

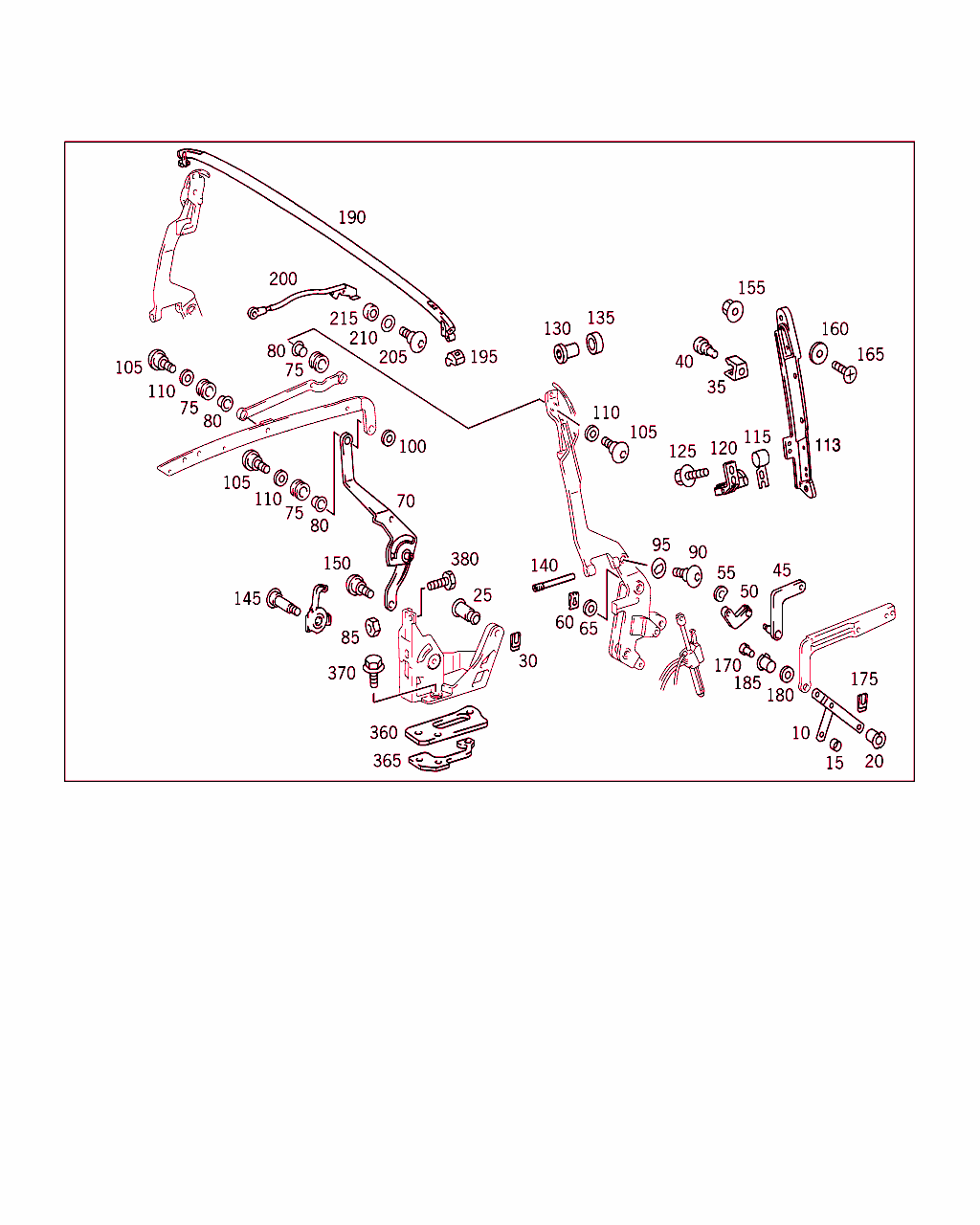

B77015000020.020704

[image]

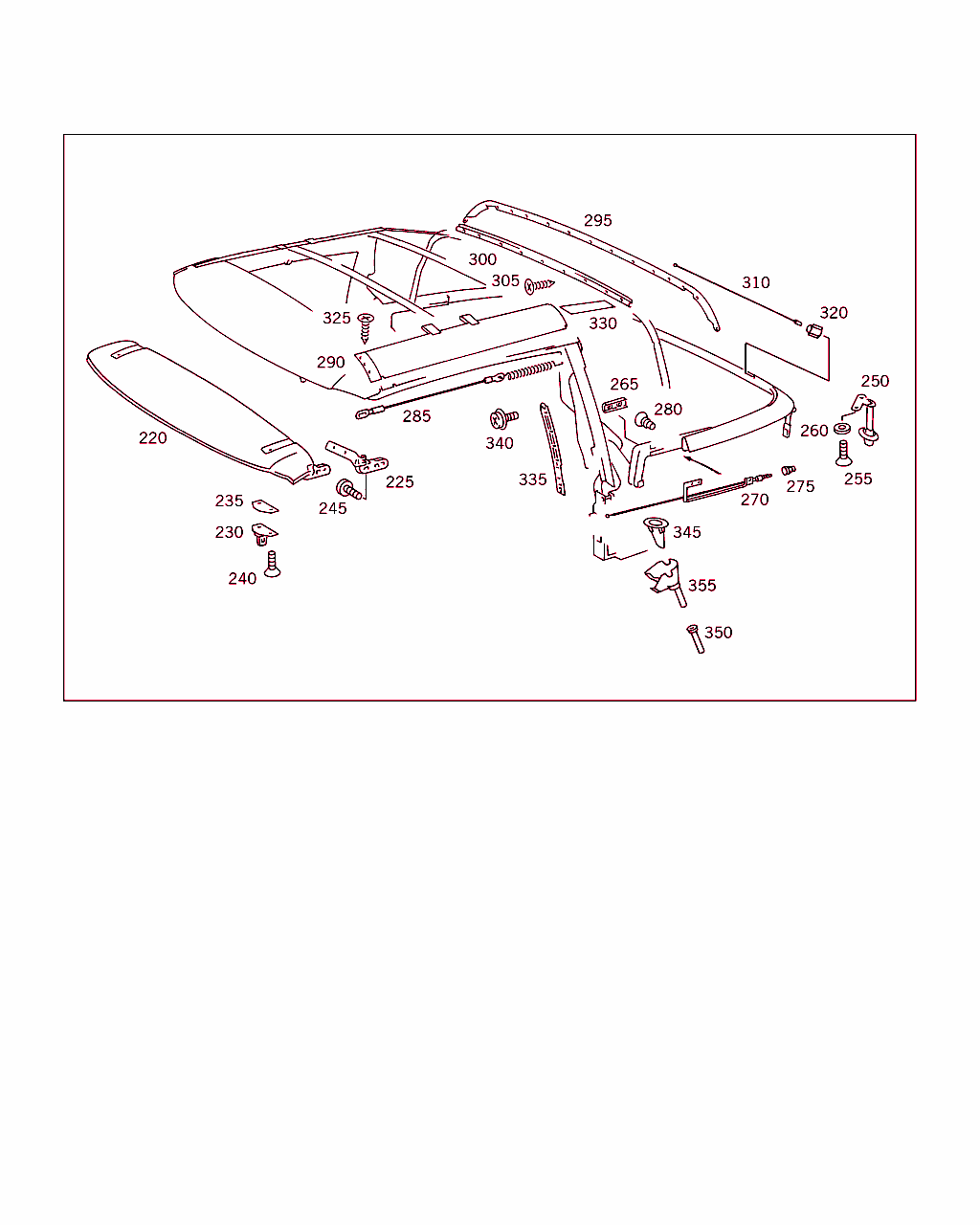

B77015000023.981118

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 770 03 01
ソフト・トップ

ﾌｯﾄﾉｰﾄ解説
[920]
===========================================================================================================I
CODE AND COLOR NO.:                                                                                        I
FOLDING TOP LINING:                                                                                        I
       740       I       740       I       744       I       744       I       746       I       746       I
      BLACK      I      BLACK      I     DARK BLUE   I     DARK BLUE   I    DARK-BROWN   I    DARK-BROWN   I
HEADLINER:                                                                                                 I
       061       I       ...       I       061       I       ...       I       061       I       ...       I
       231       I       234       I       231       I       234       I       231       I       234       I
       232       I       239       I       232       I       239       I       232       I       239       I
       238       I       514       I       238       I       514       I       238       I       514       I
       511       I       519       I       511       I       519       I       511       I       519       I
       518       I       ...       I       518       I       ...       I       518       I       ...       I
       ...       I       ...       I       ...       I       ...       I       ...       I       ...       I
       ...       I       ...       I       ...       I       ...       I       ...       I       ...       I
[921]
   NO.9B09       I   NO.9B26       I    NO.5B09      I    NO.5B26      I    NO.8G09      I   NO.8G26       I   NO.9B85      I
===========================================================================================================I
[930]
===========================================================================================================I
CODE AND COLOR NO.:                                                                                        I
FOLDING TOP LINING:                                                                                        I
       747       I       747       I       Y93       I       Y93       I       P28                         I
   DARK-GREEN    I   DARK-GREEN    I   DESIGNO-RED   I   DESIGNO-RED   I   DESIGNO-MYSTIC BLUE             I
HEADLINER:                                                                                                 I
       061       I       ...       I       061       I       ...       I       231                         I
       231       I       234       I       231       I       234       I       ...                         I
       232       I       239       I       232       I       239       I       ...                         I
       238       I       514       I       238       I       514       I       ...                         I
       511       I       519       I       511       I       519       I       ...                         I
       518       I       ...       I       518       I       ...       I       ...                         I
       ...       I       ...       I       ...       I       ...       I       ...                         I
       ...       I       ...       I       ...       I       ...       I       ...                         I
[931]
   NO.6C09       I   NO.6C26       I   NO.3B09       I   NO3B26        I   NO.5D33                         I
===========================================================================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 740/744/746/Y93
ｺｰﾄﾞ日付指定名称
[740]19960806ソフト・トップ・クロス 9001 ブラック
[744]19960806ソフト・トップ・クロス 5010 ダーク・ブルー
[746]19960806ソフト・トップ・クロス 8023 ダーク・ブラウン
[Y93]19980206ソフト・トップ DESIGNO レッド
 		001
5 A 129 770 03 01
ソフト・トップ

ﾌｯﾄﾉｰﾄ解説
[930]
===========================================================================================================I
CODE AND COLOR NO.:                                                                                        I
FOLDING TOP LINING:                                                                                        I
       747       I       747       I       Y93       I       Y93       I       P28                         I
   DARK-GREEN    I   DARK-GREEN    I   DESIGNO-RED   I   DESIGNO-RED   I   DESIGNO-MYSTIC BLUE             I
HEADLINER:                                                                                                 I
       061       I       ...       I       061       I       ...       I       231                         I
       231       I       234       I       231       I       234       I       ...                         I
       232       I       239       I       232       I       239       I       ...                         I
       238       I       514       I       238       I       514       I       ...                         I
       511       I       519       I       511       I       519       I       ...                         I
       518       I       ...       I       518       I       ...       I       ...                         I
       ...       I       ...       I       ...       I       ...       I       ...                         I
       ...       I       ...       I       ...       I       ...       I       ...                         I
[931]
   NO.6C09       I   NO.6C26       I   NO.3B09       I   NO3B26        I   NO.5D33                         I
===========================================================================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P28
ｺｰﾄﾞ日付指定名称
[P28]19991015スペシャル・モデル、ECE SL エディション
 		001
5 A 129 770 04 01
ソフト・トップ

ﾌｯﾄﾉｰﾄ解説
[930]
===========================================================================================================I
CODE AND COLOR NO.:                                                                                        I
FOLDING TOP LINING:                                                                                        I
       747       I       747       I       Y93       I       Y93       I       P28                         I
   DARK-GREEN    I   DARK-GREEN    I   DESIGNO-RED   I   DESIGNO-RED   I   DESIGNO-MYSTIC BLUE             I
HEADLINER:                                                                                                 I
       061       I       ...       I       061       I       ...       I       231                         I
       231       I       234       I       231       I       234       I       ...                         I
       232       I       239       I       232       I       239       I       ...                         I
       238       I       514       I       238       I       514       I       ...                         I
       511       I       519       I       511       I       519       I       ...                         I
       518       I       ...       I       518       I       ...       I       ...                         I
       ...       I       ...       I       ...       I       ...       I       ...                         I
       ...       I       ...       I       ...       I       ...       I       ...                         I
[931]
   NO.6C09       I   NO.6C26       I   NO.3B09       I   NO3B26        I   NO.5D33                         I
===========================================================================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 747/749
ｺｰﾄﾞ日付指定名称
[747]19970303ソフト・トップ・クロス、ダーク・グリーン
[749]19970603ソフト・トップ・クロス、グレー
 		001
10 A 129 770 05 60
レバー
ソフト・トップ・マウント 		002
15 A 129 992 49 01
スリーブ 002
20 A 124 992 27 01
ブッシュ
ソフト・トップ・マウント 		004
25 A 129 991 25 01
ピン
レバー / ソフト・トップ・サポート 		002
30 N 912007 010001
クリップ
レバー / ソフト・トップ・サポート 		002
35 A 129 774 03 61
ダンパ 002
40 A 129 774 06 16
ピン 002
45 A 129 770 45 41
コントロール・アーム
左 		001
45 A 129 770 46 41
プル・ロッド
右 		001
50 A 129 770 02 60
レバー 002
55 N 000137 010210
スプリングワッシャ
コントロール・アーム / レバーおよびピラー 		002
60 N 912002 010002
ヒューズ
コントロール・アーム / レバーおよびピラー 		002
65 A 004 990 22 40
ウインドウ
コントロール・アーム / レバーおよびピラー 		002
70 A 129 770 35 41
プル・ロッド
/ ソフト・トップ・フレーム、左 		001
70 A 129 770 36 41
コントロール・アーム
/ ソフト・トップ・フレーム、右 		001
75 A 129 774 00 61
ダンパ
ソフト・トップ・フレームのコントロール・レバー用 		002
75 A 129 774 00 61
ダンパ
ソフト・トップ・フレームおよびピラーの コントロール・レバー用 		004
80 A 129 992 46 01
スリーブ
ソフト・トップ・フレームのコントロール・レバー用 		002
80 A 129 992 46 01
スリーブ
ソフト・トップ・フレームおよびピラーの コントロール・レバー用 		004
85 N 913002 008005
ナット
コントロール・アーム / ソフト・トップ・ベアリング 		002
90 A 129 990 02 10
ボルト
メイン・ガイド / ピラー 		002
95 A 129 990 15 40
ウインドウ
メイン・ガイド / ピラー 		002
100 A 129 990 45 40
ウインドウ
ソフト・トップ・フレームとメイン・ガイドのあいだ 		002
105 A 129 990 03 75
ボルト
ソフト・トップ・フレーム / メイン・ガイド 		002
105 A 129 990 03 75
ボルト
コントロール・アーム / ソフト・トップ・フレームおよびピラー 		004
110 A 129 990 22 40
ウインドウ
ソフト・トップ・フレーム / メイン・ガイド 		002
110 A 129 990 22 40
ウインドウ
コントロール・アーム / ソフト・トップ・フレームおよびピラー 		004
113 A 129 774 17 47
レール
左側布地ホールディング・レール 		001
113 A 129 774 18 47
レール
右側布地ホールディング・レール 		001
115 A 129 770 00 97
スペーサ
ソフト・トップ・レールと B ピラーの間 		002
120 A 129 770 07 17
ヒンジ・パーツ
左側布地ホールディング・レール 		001
120 A 129 770 08 17
ヒンジ・パーツ
右側布地ホールディング・レール 		001
125 N 914112 005003
ボルト
ヒンジ / ソフト・トップ・レール 		004
130 A 129 774 06 60
スライディング・ブロック
左右ソフト・トップ・レール 		002
135 A 129 774 03 52
スペーサ
左右ソフト・トップ・レール 		002
140 A 129 991 19 01
ピン
ソフト・トップ・レール / ソフト・トップ・ピラー、下部 		002
145 A 129 990 04 04
ボルト
ピラー / 左ソフト・トップ・ベアリング 		001
145 A 129 990 04 04
ボルト
ピラー / 右ソフト・トップ・ベアリング 		001
150 A 129 984 01 29
ボルト
アーム / ソフト・トップ・ピラー 		002
155 N 913023 006001
ナット
テンション・ワイヤ / ファブリック・ホールディング・レール 		002
160 N 009021 006208
ウインドウ
テンション・ワイヤ / ファブリック・ホールディング・レール 		002
165 A 129 990 01 30
ボルト
テンション・ワイヤ / ファブリック・ホールディング・レール 		002
170 A 129 991 25 01
ピン
ソフト・トップ・フレーム / レバーおよびガイド 		002
175 N 912002 010002
ヒューズ
ソフト・トップ・フレーム / レバーおよびガイド 		002
180 N 002093 020103
ディスク・スプリング
ソフト・トップ・フレーム / レバーおよびガイド 		002
185 A 129 992 12 05
スリーブ 002
190 A 129 770 19 18
サスペンダ・ボウ
フロント 		001
195 A 129 774 00 41
ストッパ 002
200 A 129 770 41 14
ホルダー
左 		001
200 A 129 770 42 14
ホルダー
右 		001
205 A 129 984 06 29
ボルト
フロント・サスペンダ・ボウ / ソフト・トップ・フレーム・アーム 		002
210 A 129 997 00 45
Oリング
フロント・サスペンダ・ボウ / ソフト・トップ・フレーム・アーム 		002
215 A 129 992 61 01
スリーブ
フロント・サスペンダ・ボウ / ソフト・トップ・フレーム・アーム 		002
220 A 129 770 47 05
ソフト・トップ・フレーム
フロント、クロス 		001
225 A 129 770 29 22
ソフト・トップ・マウント
左 		001
225 A 129 770 30 22
ソフト・トップ・マウント
右 		001
230 A 129 774 11 13
ジャーナル
/ ソフト・トップ・フロント・フレーム 		002
235 A 129 774 03 97
サポート
ロッキング・ピース / ソフト・トップ・フレーム 		002
240 A 129 990 01 30
ボルト
ロッキング・ピース / ソフト・トップ・フレーム 		004
240 A 129 990 01 30
ボルト
ソフト・トップ・サポート / ソフト・トップ・フレーム 		004
245 A 129 990 02 30
ボルト
ソフト・トップ・フロント・フレーム / ソフト・トップ・サイド・フレーム 		004
250 A 129 770 17 28
ピン
左ブラケットに 		001
250 A 129 770 18 28
ピン
右ブラケットに 		001
255 A 129 990 01 30
ボルト
ピン / ホルダ 		004
260 N 900056 006007
ウインドウ
ピン / ホルダ 		004
265 A 129 770 00 74
スライディング・ブロック 002
270 A 129 770 25 49
ブラケット
左 		001
270 A 129 770 26 49
ブラケット
右 		001
275 A 129 774 05 17
スリーブ 002
280 A 129 984 03 31
ボルト
ソフト・トップ・フレーム / レバーおよびガイド 		002
285 A 129 770 17 66
ケーブル
左 		001
285 A 129 770 18 66
ケーブル
右 		001
290 A 129 770 25 65
ソフト・トップ・テンショナ
/ ソフト・トップ・フロント・フレームおよびピラー、左

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================================I
CODE AND COLOR NO.:                                                                                                          I
       740       I       744       I       745       I       746       I       747       I       749       I       Y93       I
      BLACK      I     DARK BLUE   I     JAVA        I   DARK-BROWN    I  DARK-GREEN     I     GREY        I   DESIGNO-RED   I
[902]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     NO.7E28     I     .......     I
[903]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     .......     I     NO.3B93     I
[904]
     .......     I     .......     I     NO.1A64     I     .......     I     NO.6C22     I     NO.7E28     I     .......     I
=============================================================================================================================I
 		001
290 A 129 770 26 65
ソフト・トップ・テンショナ
/ ソフト・トップ・フロント・フレームおよびピラー、 右

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================================I
CODE AND COLOR NO.:                                                                                                          I
       740       I       744       I       745       I       746       I       747       I       749       I       Y93       I
      BLACK      I     DARK BLUE   I     JAVA        I   DARK-BROWN    I  DARK-GREEN     I     GREY        I   DESIGNO-RED   I
[902]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     NO.7E28     I     .......     I
[903]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     .......     I     NO.3B93     I
[904]
     .......     I     .......     I     NO.1A64     I     .......     I     NO.6C22     I     NO.7E28     I     .......     I
=============================================================================================================================I
 		001
295 A 129 774 37 33
レール
リヤ・サスペンダ・ボウ 		001
300 A 129 774 02 61
ダンパ
リヤ・サスペンダ・ボウ 		001
305 N 007983 004295
鉄板ビス
ホルダ / サスペンダ・ボウ 		015
310 A 129 770 07 66
テンション・ワイヤ
サスペンダ・ボウとソフト・トップ・レールの間 		002
320 A 129 770 14 14
ホルダー
ロープ・マウンティング / ソフト・トップ・フレーム 		002
325 A 000 990 77 36
ボルト
テンション・ストラップ / フロント・サスペンダ・ボウ 		002
330 A 129 773 05 92
シートベルトストラップ
リヤ・サスペンダ・ボウ 		002
335 A 129 774 45 47
レール
ソフト・トップ・サイド・レール下 / 左ソフト・トップ・レール 		001
335 A 129 774 46 47
レール
ソフト・トップ・サイド・レール下 / 右ソフト・トップ・レール 		001
340 N 914129 004009
ボルト

これに変更 N 000000 001812 		-
340 N 000000 001812
6角丸頭ボルト
レール / ファブリック・ホールディング・レール 		004
345 A 129 770 01 56
ハウジング
左ソフト・トップ・コンパートメント・フロア・ケーブル プロテクト内 		001
345 A 129 770 02 56
ハウジング
右ソフト・トップ・コンパートメント・フロア・ケーブル プロテクト内 		001
350 A 129 997 32 82
ホース
ウォータ・ドレン 		002
355 A 129 770 03 62
ウォータ・ドレン
左 		001
355 A 129 770 04 62
ウォータ・ドレン
右 		001
360 A 129 774 00 97
サポート
ソフト・トップ・サポートとボディのあいだ 		NB
365 A 129 770 01 23
プレート
ソフト・トップ / ソフト・トップ・コンパートメント・フロア、左 		001
365 A 129 770 02 23
タップ・プレート
ソフト・トップ / ソフト・トップ・コンパートメント・フロア、右 		001
370 N 304017 008040
6角ボルト

これに変更 N 910105 008010 		-
370 N 910105 008010
6角ボルト

これに変更 N 910143 008005 		-
370 N 910143 008005
6角丸頭ボルト
ソフト・トップ / ボディ 		006
380 N 914126 008006
ボルト
ソフト・トップ・ベアリング・ホルダ / ボディ 		002
