一覧

SPORTS CAR,ROADSTER
129.076 => SL 600
M: 120983
GA: 722621

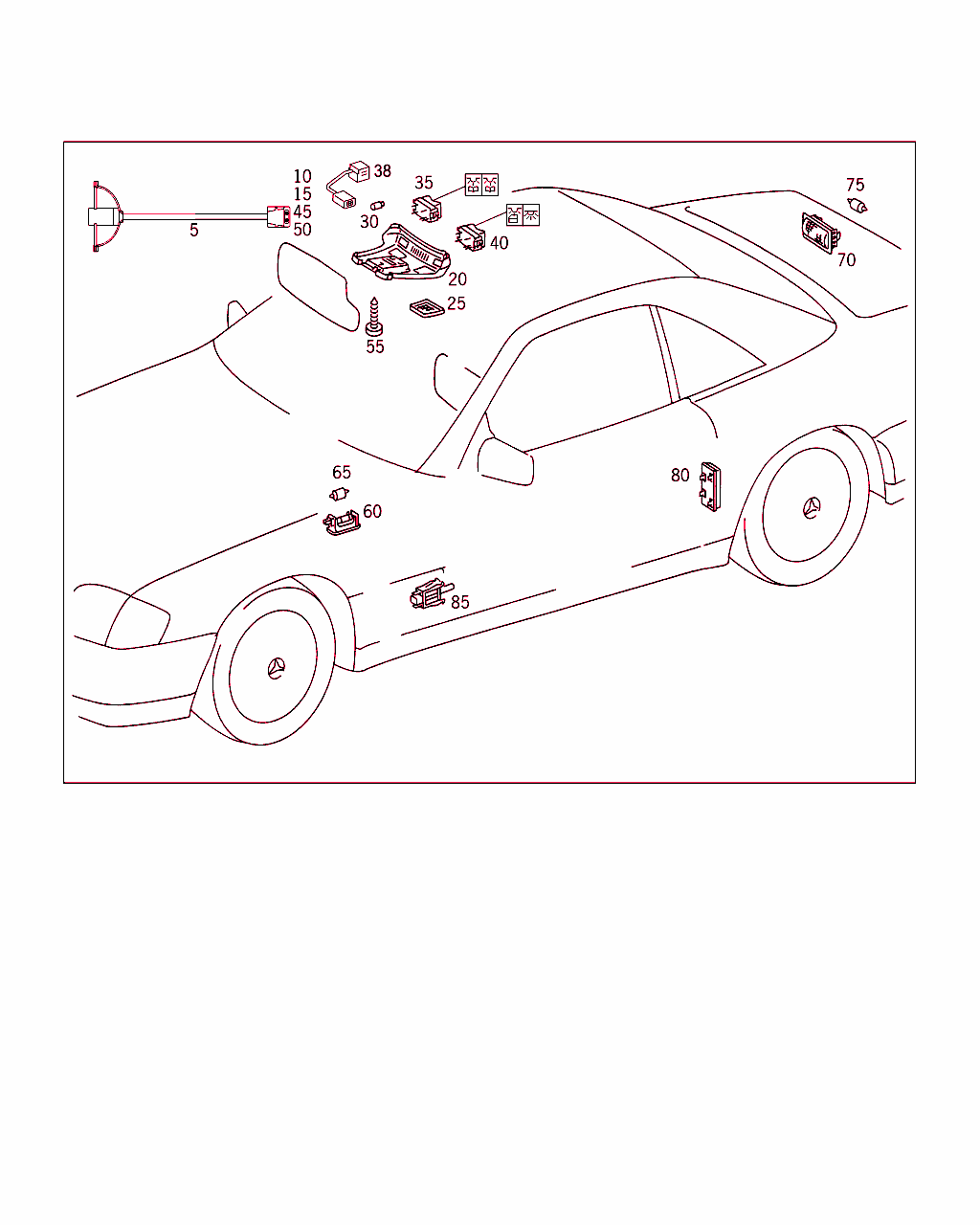

Schema

B82165000109.100225

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 540 50 08
ライン
左バニティ・ミラー・ランプ 		001
5 A 129 540 54 08
ライン
右バニティ・ミラー・ランプ 		001
10 A 018 545 37 28
プラグ 002
15 A 018 545 45 28
プラグ
TO 018 545 37 28 		002
20 A 129 820 10 01
ルーム・ランプ

ﾌｯﾄﾉｰﾄ解説
[901]
======================================================I
CODE AND COLOR NO.:                                   I
    061   I    ...   I    ...   I    ...   I    ...   I
    231   I    232   I    234   I    238   I    239   I
    511   I    ...   I    514   I    518   I    519   I
  SCHWARZ I    BLAU  I  JAVA    I ORIONGRAUI  HELIOS  I
[902]
  NO.9051 I  NO.5076 I  NO.1A26 I  NO.7D43 I  NO.1A36 I
[903]
  NO.9A76 I  NO.5A91 I  NO.1A56 I  NO.7E33 I  NO.1A60 I
[904]
  NO.9A76 I  NO.5A91 I  NO.1A62 I  NO.7D49 I  NO.1A57 I
[905]
  NO.9116 I  NO.5217 I  NO.1434 I  NO.7213 I  NO.1445 I
[906]
======================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -347
ｺｰﾄﾞ日付指定名称
[347]19970602センタ・コンソール内自動車電話「テレ・エイド」
 		001
20 A 129 820 11 01
ルーム・ランプ

ﾌｯﾄﾉｰﾄ解説
[901]
======================================================I
CODE AND COLOR NO.:                                   I
    061   I    ...   I    ...   I    ...   I    ...   I
    231   I    232   I    234   I    238   I    239   I
    511   I    ...   I    514   I    518   I    519   I
  SCHWARZ I    BLAU  I  JAVA    I ORIONGRAUI  HELIOS  I
[902]
  NO.9051 I  NO.5076 I  NO.1A26 I  NO.7D43 I  NO.1A36 I
[903]
  NO.9A76 I  NO.5A91 I  NO.1A56 I  NO.7E33 I  NO.1A60 I
[904]
  NO.9A76 I  NO.5A91 I  NO.1A62 I  NO.7D49 I  NO.1A57 I
[905]
  NO.9116 I  NO.5217 I  NO.1434 I  NO.7213 I  NO.1445 I
[906]
======================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 347
ｺｰﾄﾞ日付指定名称
[347]19970602センタ・コンソール内自動車電話「テレ・エイド」
 		001
20 A 129 820 11 01
ルーム・ランプ

ﾌｯﾄﾉｰﾄ解説
[901]
======================================================I
CODE AND COLOR NO.:                                   I
    061   I    ...   I    ...   I    ...   I    ...   I
    231   I    232   I    234   I    238   I    239   I
    511   I    ...   I    514   I    518   I    519   I
  SCHWARZ I    BLAU  I  JAVA    I ORIONGRAUI  HELIOS  I
[902]
  NO.9051 I  NO.5076 I  NO.1A26 I  NO.7D43 I  NO.1A36 I
[903]
  NO.9A76 I  NO.5A91 I  NO.1A56 I  NO.7E33 I  NO.1A60 I
[904]
  NO.9A76 I  NO.5A91 I  NO.1A62 I  NO.7D49 I  NO.1A57 I
[905]
  NO.9116 I  NO.5217 I  NO.1434 I  NO.7213 I  NO.1445 I
[906]
======================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 347
ｺｰﾄﾞ日付指定名称
[347]19970602センタ・コンソール内自動車電話「テレ・エイド」
 		001
25 A 129 820 17 66
レンズ
左 		001
25 A 129 820 18 66
レンズ
右 		001
30 N 000000 000371
電球
フロント・ルーフ・フレーム
12V-6W XENON 		002
35 A 129 820 25 10
スイッチ
読書灯
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -347
ｺｰﾄﾞ日付指定名称
[347]19970602センタ・コンソール内自動車電話「テレ・エイド」
 		001
38 A 220 820 00 10
スイッチ
エマージェンシ・コール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 347
ｺｰﾄﾞ日付指定名称
[347]19970602センタ・コンソール内自動車電話「テレ・エイド」
 		001
40 A 129 820 26 10
スイッチ
ルーム・ランプ / フロント・ルーフ・フレーム 		001
45 A 018 545 36 28
クラッチ
バニティ・ミラー電気ケーブル / ルーム・ランプ 		002
50 A 003 545 57 26
スリーブ
バニティ・ミラー電気ケーブル / ルーム・ランプ 		002
55 N 007981 004322
鉄板ビス

これに変更 N 007981 004233 		-
55 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
55 N 000000 000460
鉄板ビス
ルーム・ランプ / フロント・ルーフ・フレーム 		002
60 A 124 820 04 01
イグジット・ランプ 004
65 N 072601 012130
電球
エントランス・ランプ
R5W-12V 		004
70 A 124 820 03 01
ルーム・ランプ
トランク・ルーム・ランプ 		001
75 N 072601 012120
電球
トランク・ルーム・ランプ
K-12V 10W 		001
80 A 124 820 00 74
リフレクタ

これに変更 A 129 820 00 74 		-
80 A 129 820 00 74
リフレクタ
運転席ドアに 		002
85 A 001 545 87 14
スイッチ
ドア・コンタクト・スイッチ 		002
