一覧

SPORTS CAR,ROADSTER
129.076 => SL 600
M: 120983
GA: 722621

Schema

B82465000122.991007

[image]

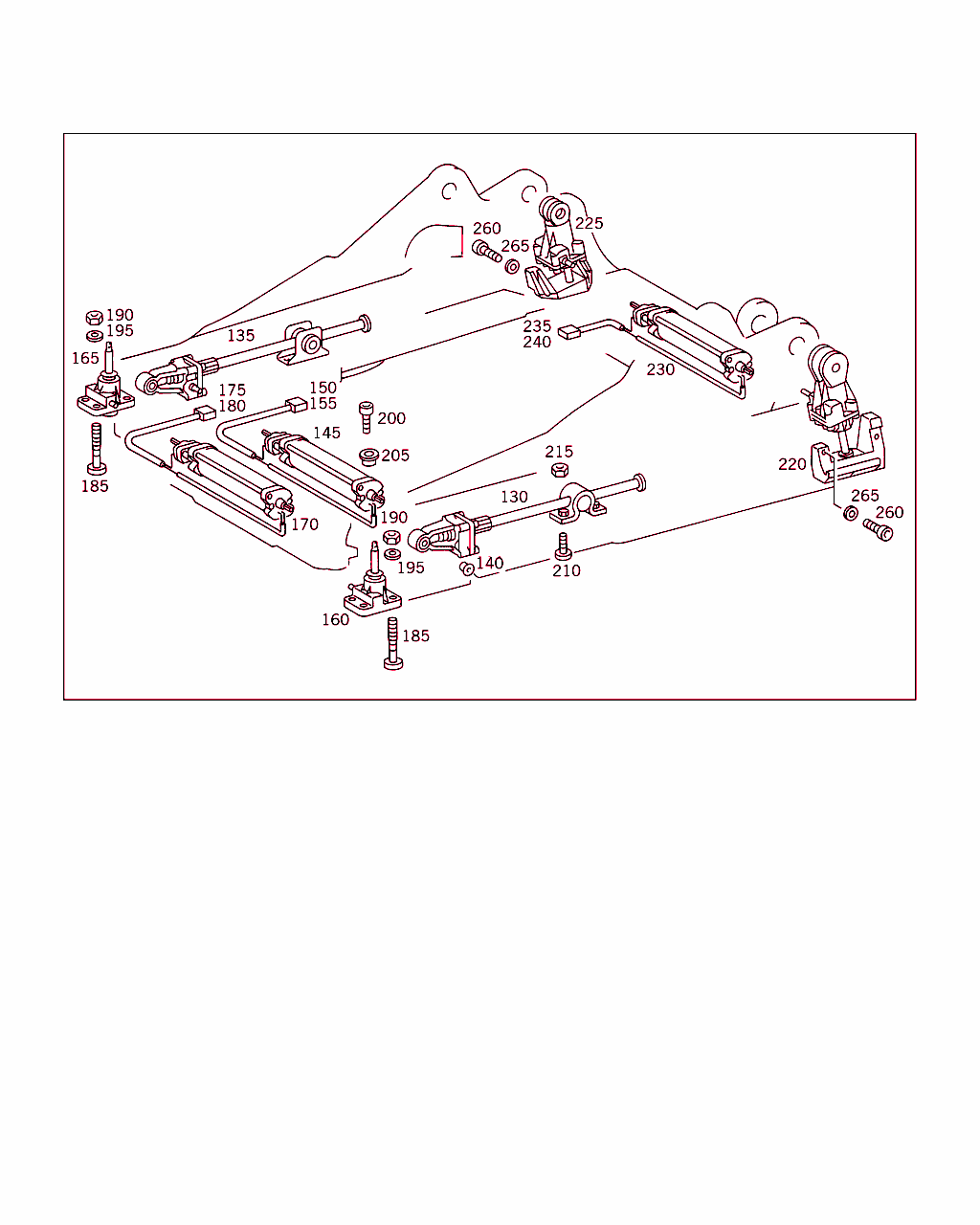

B82465000123.981125

[image]

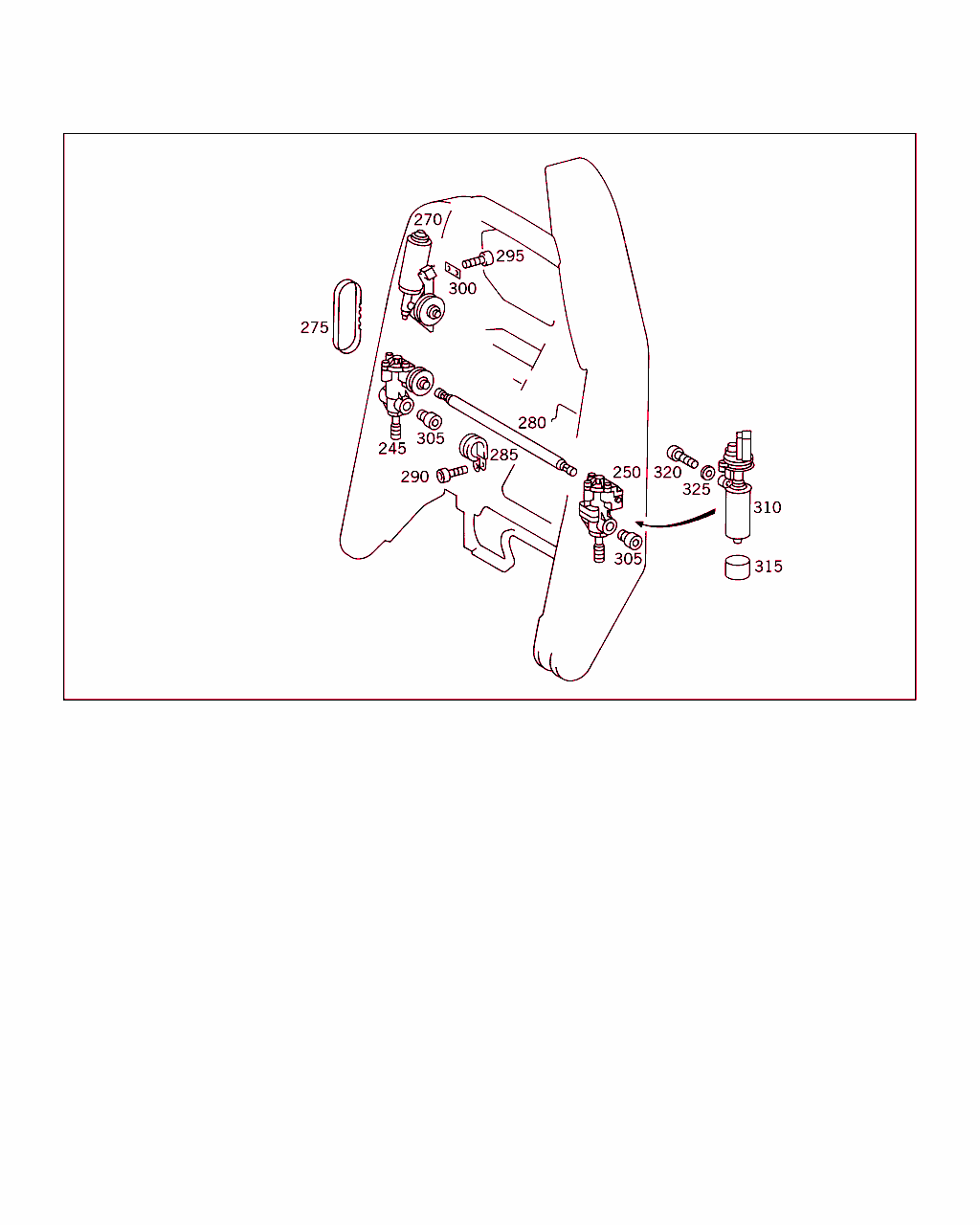

B82465000124.980930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 540 52 35
電気ケーブル
左および / あるいは右バックレスト・アジャスタ 		002
10 A 126 545 33 28
クラッチ
シート調整コントロール・ユニット
5-POLIG 		001
15 A 126 545 26 28
ハウジング
シート調整コントロール・ユニット
6-POLIG 		001
20 A 018 545 38 28
ハウジング
ベルト・ロック・ユニット、2 ピン 		001
25 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
30 A 012 545 86 28
ハウジング
シート・ヒータ 		002
30 A 012 545 86 28
ハウジング
バックレスト・ロック 		002
30 A 012 545 86 28
ハウジング
シート高さ調整モータ、2 ピン 		002
35 A 012 545 83 28
ハウジング
シート高さ調整モータ、3 ピン 		002
40 A 003 545 06 26
コンタクト・ソケット
2,5 MM 		NB
45 A 003 545 26 26
コンタクト・ソケット
4 MM TO 126 543 33 28/26 28 		NB
50 A 002 545 92 26
ハウジング
シート調整モータ
EINPOLIG 		002
55 A 002 545 95 26
フラット・ソケット・スリーブ NB
60 A 129 545 08 28
コネクタ・ハウジング
コンタクト・レール 		001
65 A 129 545 13 28
プラグ
コンタクト・レール 		001
70 A 129 545 12 28
プラグ
コンタクト・レール 		001
75 A 129 545 06 28
コネクタ・ハウジング
コンタクト・レール 		001
80 A 129 545 11 28
コネクタ・ハウジング
コンタクト・レール 		001
85 A 012 545 73 28
プラグ・ピン
2,5 MM 		NB
90 A 036 545 23 28
ピン・ハウジング
コネクタ (シートベルト・テンショナ) 		001
95 A 011 545 16 28
プラグ・ピン
2,5 MM 		NB
100 A 126 540 07 81
クラッチ
シガー・ライタ 		001
105 A 000 995 60 44
クランピング・ブラケット
電気ケーブル固定箇所 		NB
105 A 000 995 68 44
クランプ
電気ケーブル固定箇所 		NB
110 A 129 821 01 51
スイッチ
左側運転席バックレスト近接スイッチ 		001
110 A 129 821 02 51
スイッチ
右側運転席バックレスト近接スイッチ 		001
115 N 914127 004233
鉄板ビス
スイッチ / B ピラー 		002
120 A 129 820 51 10
スイッチ
バックレスト・ロック、左

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
120 A 129 820 52 10
スイッチ
バックレスト・ロック、右

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
130 A 129 820 27 07
トランスミッション
SITZ RE. AUSSEN, SITZ LI. INNEN 		002
135 A 129 820 28 07
トランスミッション
SITZ LI AUSSEN, SITZ RE INNEN 		002
140 A 129 919 01 28
スリーブ 008
145 A 129 820 84 42
モータ
プログラミング付き前後調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241/242
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
[242]19951002右運転席パワー・シート (メモリ付き)
 		002
150 A 124 545 01 28
ハウジング
シート前後調整モータ 		002
155 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
155 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
160 A 129 820 35 07
トランスミッション
左フロント・シート高さ調整 		002
165 A 129 820 36 07
トランスミッション
シート高さ調整、右、フロント 		002
170 A 129 820 86 42
モータ
プログラミング付き シート高さ調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241/242
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
[242]19951002右運転席パワー・シート (メモリ付き)
 		002
175 A 124 545 03 28
ハウジング
シート高さ調整モータ、フロント 		002
180 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
180 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
185 N 000912 006097
ボルト

これに変更 N 000912 006066 		-
185 N 000912 006066
ボルト
トランスミッション / クロス・メンバ 		016
190 N 913002 006002
ナット
トランスミッション / クロス・メンバ 		016
195 A 129 990 18 40
ウインドウ
トランスミッション / クロス・メンバ 		016
200 A 129 990 18 12
ボルト
シート前後調整モータ 		008
200 A 129 990 18 12
ボルト
シート高さ調整および前後方向調整モータ 		008
205 A 129 992 19 05
スリーブ
シート前後調整モータ 		016
210 A 129 990 12 12
ボルト
シート前後方向調整 / ガイド・レール 		008
215 N 000934 008013
ナット
シート前後方向調整 / ガイド・レール 		008
220 A 129 820 21 07
トランスミッション
左リヤ外側シート高さ調整 		001
220 A 129 820 22 07
トランスミッション
右リヤ外側シート高さ調整 		001
225 A 129 820 43 07
トランスミッション

これに変更 A 129 820 07 07 		-
225 A 129 820 07 07
トランスミッション
左リヤ内側シート高さ調整 		001
225 A 129 820 44 07
トランスミッション

これに変更 A 129 820 08 07 		-
225 A 129 820 08 07
トランスミッション
右リヤ内側シート高さ調整 		001
230 A 129 820 85 42
モータ
プログラミング付き フロント・シート高さ調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241/242
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
[242]19951002右運転席パワー・シート (メモリ付き)
 		002
235 A 124 545 02 28
ハウジング
リヤ高さ調整モータ 		002
240 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
240 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
245 A 129 820 25 07
トランスミッション
運転席バックレスト、左内側 		001
245 A 129 820 26 07
トランスミッション
運転席バックレスト、右内側 		001
250 A 129 820 03 07
トランスミッション
運転席バックレスト、左外側 		001
250 A 129 820 04 07
トランスミッション
運転席バックレスト、右外側 		001
260 A 129 990 25 12
ボルト

これに変更 A 129 990 36 12 		-
260 A 129 990 36 12
ボルト
トランスミッション / シート・ガイド 		008
265 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
265 N 000125 008443
ウインドウ 008
270 A 129 820 87 42
モータ
プログラミング付きバックレスト調整、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
 		001
270 A 129 820 88 42
モータ
プログラミング付きバックレスト調整、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 242
ｺｰﾄﾞ日付指定名称
[242]19951002右運転席パワー・シート (メモリ付き)
 		001
275 A 129 919 00 85
バックル・ベルト
トランスミッションに至るエンジン 		002
280 A 129 910 01 98
シャフト
バックレスト調整 		002
285 N 916016 015202
クランプ 002
290 A 129 990 08 12
ボルト 002
295 A 129 990 05 12
ボルト
エンジン / 補強材 		006
300 A 129 990 18 40
ウインドウ
エンジン / 補強材 		002
300 A 129 918 08 13
ウインドウ
エンジン / 補強材 		002
305 A 129 990 01 75
ボルト
トランスミッション / 補強材 		004
310 A 129 820 78 42
モータ
調整可能ヘッドレスト、 フロント・シート高さ調整 		002
315 A 129 919 00 22
サポート・リング
エンジンに取り付け 		004
320 A 129 990 31 12
ボルト
エンジン / 補強材 		004
325 A 129 990 19 40
ウインドウ
エンジン / 補強材 		004
340 A 129 820 35 26
コントロールユニット
メモリ付き電動シート調節装置
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241/242
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
[242]19951002右運転席パワー・シート (メモリ付き)
 		002
345 A 001 990 01 36
ボルト
コントロール・ユニット 		002
350 A 129 821 01 12
ブラケット
左 		001
350 A 129 821 02 12
アングル
右 		001
355 A 129 821 05 14
ホルダー
左 		001
355 A 129 821 06 14
ホルダー
右 		001
360 A 000 997 21 81
グロメット 004
365 A 003 990 02 51
ねじ込み式ナット
ブラケット / フロア・パネル 		004
370 N 914026 004101
ワッシャ付きボルト
ブラケットに取り付けるアングル 		008
375 A 129 821 00 47
リレー
バックレスト・ロック、左 		001
375 A 129 821 01 47
リレー
バックレスト・ロック、右 		001
380 A 129 545 13 40
ホルダー
リレー 		002
