一覧

スポーツ・カー、ロードスター、モデル・イヤー 1995年車台番号 F 126356、例外: F 126285スポーツ・カー、ロードスター、モデル・イヤー 1996年車台番号 F 126357、さらに以下にも取付け F 122594
129.063 => SL 320 JAPAN
M: 104991
GA: 722507

Schema

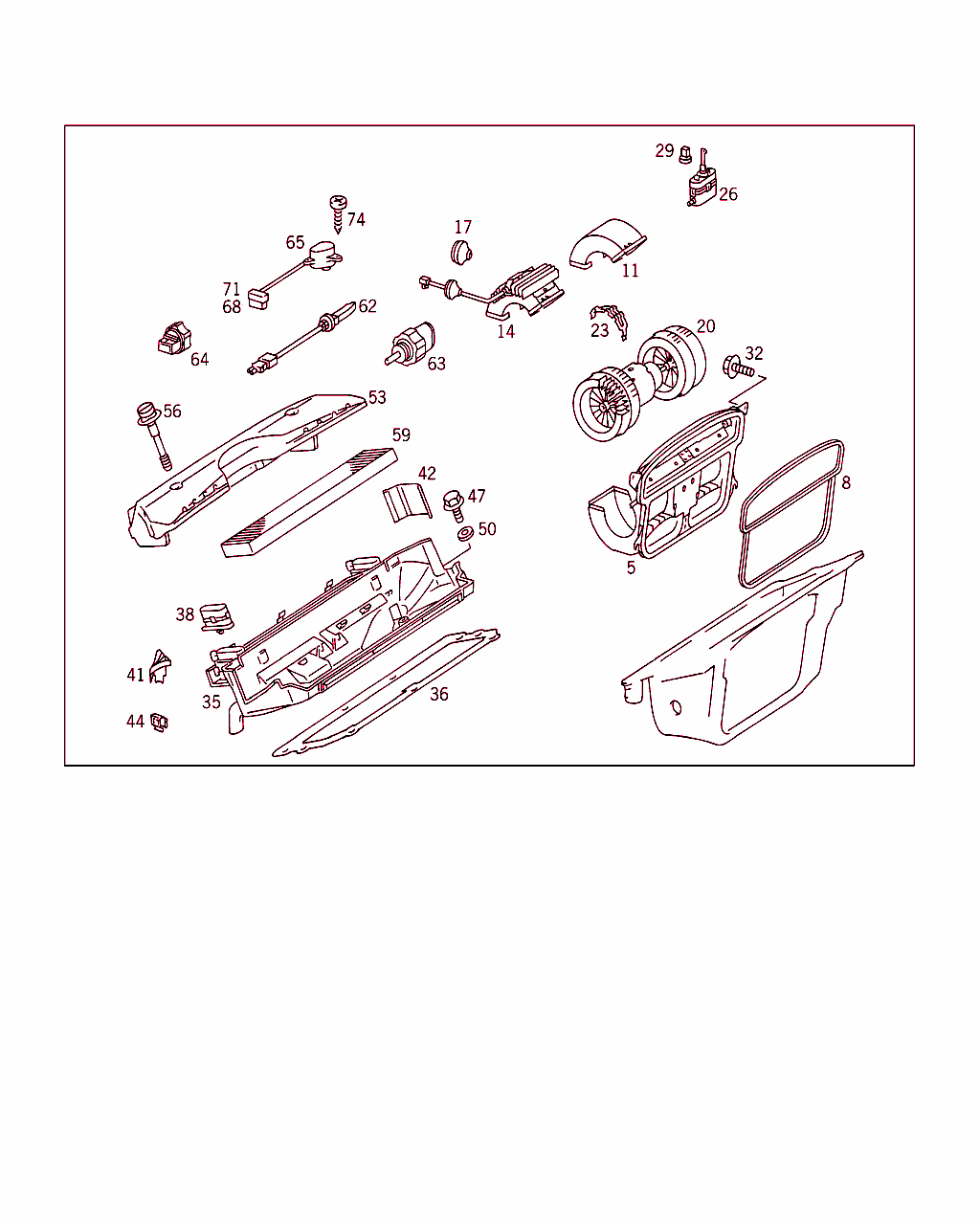

B83105000001.120801

[image]

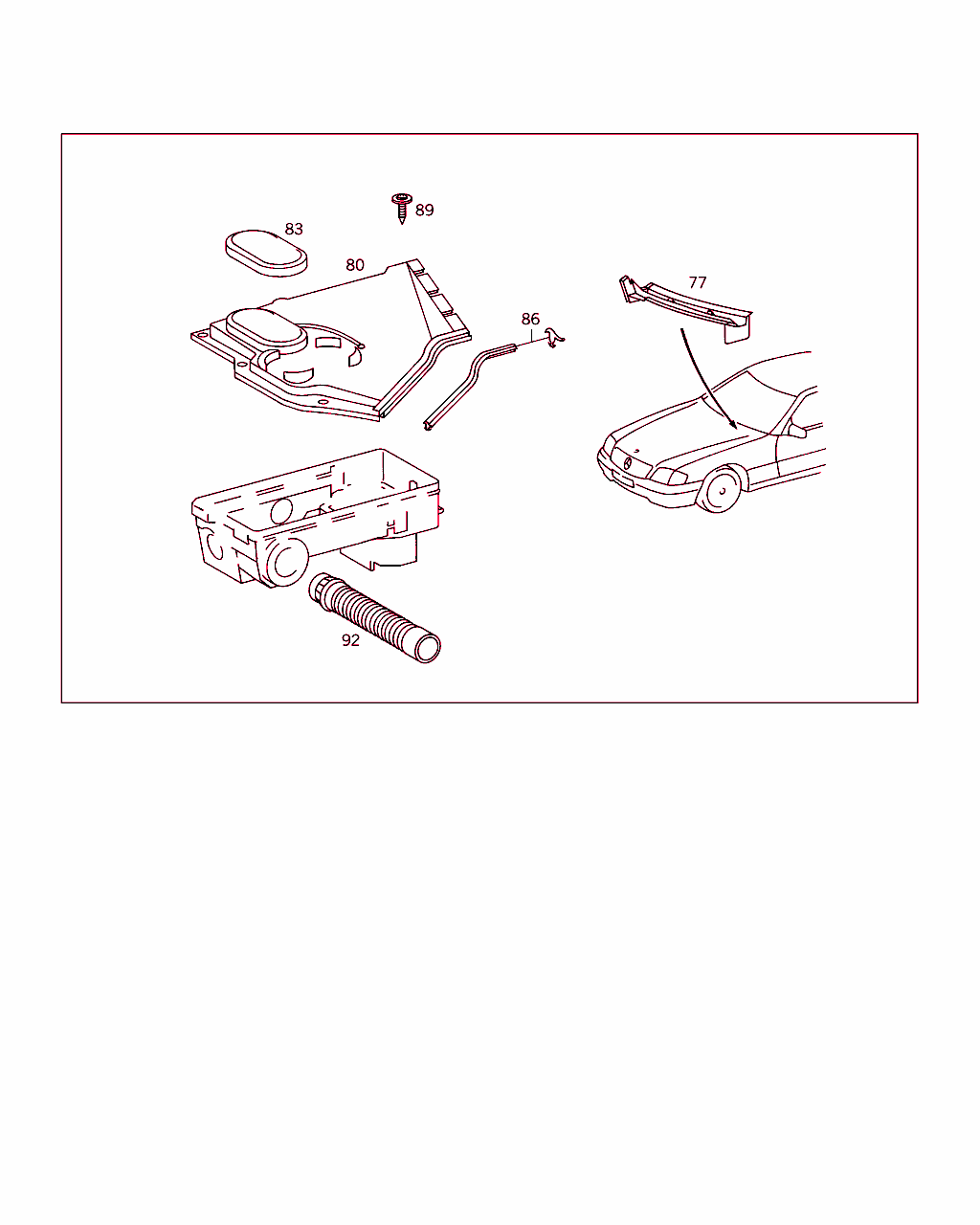

B83105000002.940906

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 830 01 03
ハウジング
ブロワ 		001
8 A 129 835 02 98
ガスケット
ファイヤ・ウォールに取り付けるハウジング 		001
11 A 129 835 02 09
カバー
右 		001
14 A 129 820 94 10
スイッチ

これに変更 A 129 821 33 51

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 140421
コード 807 以外
その他 F 140422 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		-
14 A 129 821 33 51
スイッチ
(ブロワ・コントローラ) 		001
17 A 008 997 05 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 140421
コード 807 以外
その他 F 140422 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
20 A 129 820 06 42
モータ

これに変更 A 129 820 90 42

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 140421
コード 807 以外
その他 F 140422 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		-
20 A 129 820 90 42
モータ
ブロワ 		001
23 A 201 835 00 34
スプリング
ブロワ・モータ / ハウジング 		001
26 A 001 800 10 75
エレメント
内気循環フラップ 		001
29 A 006 988 65 78
クリップ 001
32 N 914126 006006
ボルト
ファイヤ・ウォールに取り付けるハウジング 		004
35 A 129 830 06 28
ウォータ・デフレクタ

ﾌｯﾄﾉｰﾄ解説
[042]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 148143 その内以下を除く　　　　　　　　
コード 057 装備車両　　　　　　　　　　
 		001
35 A 129 830 06 28
ウォータ・デフレクタ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 148144 その他以下に装着　　　　　　　　　　　　　　
コード 057 装備車両　　　　　　　　　　
 		001 LA
35 A 129 830 12 28
ウォータ・デフレクタ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 148144 その他以下に装着　　　　　　　　　　　　　　
コード 057 装備車両　　　　　　　　　　
 		001 RA
36 A 129 831 00 98
ウェザ・ストリップ 001
38 A 129 800 07 75
エレメント 002
41 A 129 831 00 27
アダプタ
クーラント・ディフレクターに 		001 LA
41 A 129 831 01 27
アダプタ
クーラント・ディフレクターに 		001 RA
42 A 129 831 02 38
カバー
クーラント・ディフレクターに

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 148144 その他以下に装着　　　　　　　　　　　　　　
コード 057 装備車両　　　　　　　　　　
 		001 RA
44 A 006 988 52 78
クリップ
?外気温センサ電気ケーブル / ウォータ・ディフレクタ 		001
47 N 914130 006101
ボルト 008
50 N 000440 006162
ウインドウ 005
53 A 129 830 00 53
エア・インテーク・パイプ 001
56 A 129 990 02 36
ボルト 002
59 A 129 835 00 47
ダスト・フィルタ 001
62 A 129 830 01 72
温度センサ
外気温センサ

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 140421
コード 807 以外
その他 F 140422 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
63 A 210 830 00 72
温度センサ
外気温センサ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 140422
コード 806 以外
その他 F 140421 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
64 A 140 830 00 72
プレッシャ・センサ
フルード・リザーバーに

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 140422
コード 806 以外
その他 F 140421 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
65 A 129 830 04 08
ブロワ
車内温度センサ・ベンチレーション 		001
68 A 000 821 05 65
ハウジング 001
71 A 002 545 99 26
コンタクト・ソケット 004
74 A 201 990 12 36
ボルト
ブロワ / ルーム・ランプ 		003
77 A 129 831 05 36
ウォータ・デフレクタ
フロント・ウインドウ左側の下 		001
77 A 129 831 06 36
ウォータ・デフレクタ
フロント・ウインドウ右側の下 		001
80 A 129 830 00 13
カバー
モジュール・ボックス 		001 LA
80 A 129 830 01 13
カバー
モジュール・ボックス 		001 RA
83 A 129 835 00 56
カバー 001
86 A 129 628 11 98
ウェザ・ストリップ
カバーに 		001 LA
86 A 129 628 13 98
ウェザ・ストリップ
カバーに 		001 RA
89 A 129 990 04 36
ボルト

これに変更 A 129 990 10 36 		-
89 A 129 990 10 36
ボルト
ブラケットに取り付けるカバー 		003
92 A 129 831 17 46
ダクト
ベンチレーション・ブロワ / インテーク・シェル 		001
