一覧

スポーツ・カー、ロードスター、モデル・イヤー 1993車台番号 F 084928、例外: F 084594、F 084839スポーツ・カー、ロードスター、モデル・イヤー 1994年車台番号 F 084929、さらに以下にも取付け F 084594、F 084839車台番号 F 104596、例外: F 103782、F 104086スポーツ・カー、ロードスター、モデル・イヤー 1995年車台番号 F 104593、さらに以下にも取付け F 103782、F 104086車台番号 F 130250、例外: F 125005、F 125167スポーツ・カー、ロードスター、モデル・イヤー 1996年車台番号 F 130251、さらに以下にも取付け F 122226、F 126039
129.067 => SL 500 JAPAN
M: 119972, 119982
GA: 722364, 722620

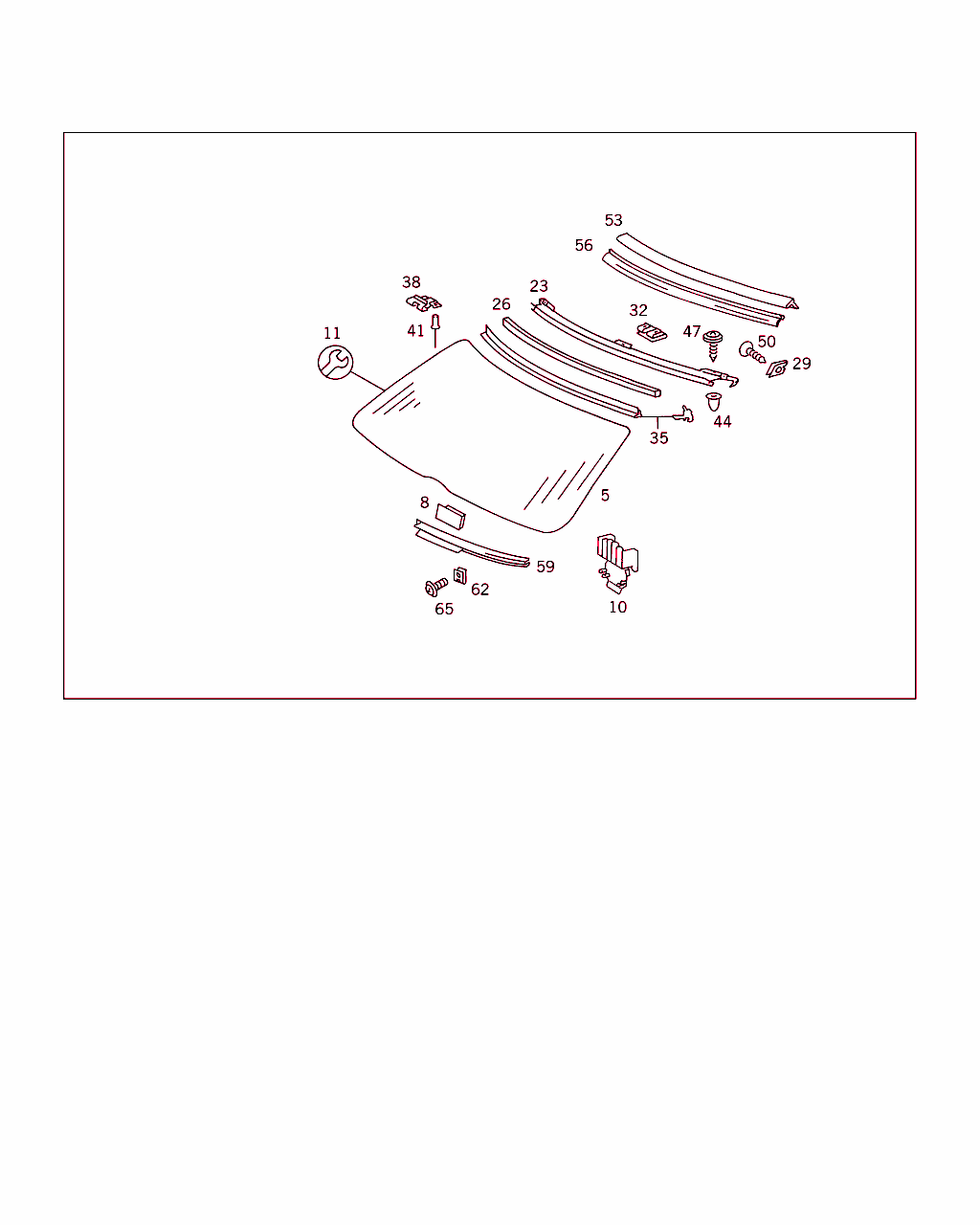

Schema

B67015000002.971127

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 671 03 10
フロント・ウインドウ

これに変更 A 129 671 04 10 		-
5 A 129 671 04 10
フロント・ウインドウ

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		-
5 A 129 671 07 10
フロント・ウインドウ
断熱、部分着色フィルム入りガラス

ﾌｯﾄﾉｰﾄ解説
[004]
点検窓が不要の場合は、プライマでふさいでください
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 125158
例外: コード 805
その他 F 125157 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 140421
コード 807 以外
その他 F 140422 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
5 A 129 670 09 01
フロント・ウインドウ
断熱、部分着色フィルム入りガラス

ﾌｯﾄﾉｰﾄ解説
[004]
点検窓が不要の場合は、プライマでふさいでください
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 140422
コード 806 以外
その他 F 140421 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
8 A 124 671 00 93
ストリップ
フロント・ウインドウ 		004 RA
8 A 124 671 00 93
ストリップ
フロント・ウインドウ下のクロス・メンバ 		004 RA
10 A 008 988 31 78
クリップ
フロント・ウインドウ、ガラスはめ込み 		002
11 A 221 670 21 01
RS フロント・ウインドウ
「1 液接着剤」によるガラス取付け 		001
----- A 003 989 78 71
プライマ

これに変更 A 005 989 15 71 		-
23 A 129 670 06 21
レール
フロント・ウインドウ上部トリム・バー用

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: F 033154
 		001
26 A 129 671 02 96
サポート

これに変更 A 129 987 01 46 		-
26 A 129 987 01 46
シーリング・コード
1250 MM 		001
29 A 002 994 68 45
ヒューズ 002
32 A 129 988 04 78
クリップ 005
35 A 129 671 00 96
サポート
1130 MM 		001
38 A 129 988 05 78
クリップ
フロント・ルーフ・フレームに 		007
41 N 910001 004107
リベット
フロント・ルーフ・フレームに 		014
44 A 123 690 00 18
ペグ
ルーフ・フレームのレール 		008
47 N 914127 003203
鉄板ビス

これに変更 N 007981 003203 		-
47 N 007981 003203
鉄板ビス
ルーフ・フレームのレール 		006
50 N 007982 003215
鉄板ビス
ルーフ・フレームのレール 		002
53 A 129 670 00 22
トリム・バー
上部フロント・ウインドウ 		001
56 A 129 671 03 96
サポート 001
59 A 129 670 01 08
カバー
左 		001
59 A 129 670 02 08
カバー
右 		001
62 A 129 990 00 91
ナット・ホルダ
カバー / ボディ 		006
65 A 129 990 02 22
ボルト
カバー / ボディ 		006
