一覧

スポーツ・カー、ロードスター、モデル・イヤー 1993車台番号 F 084928、例外: F 084594、F 084839スポーツ・カー、ロードスター、モデル・イヤー 1994年車台番号 F 084929、さらに以下にも取付け F 084594、F 084839車台番号 F 104596、例外: F 103782、F 104086スポーツ・カー、ロードスター、モデル・イヤー 1995年車台番号 F 104593、さらに以下にも取付け F 103782、F 104086車台番号 F 130250、例外: F 125005、F 125167スポーツ・カー、ロードスター、モデル・イヤー 1996年車台番号 F 130251、さらに以下にも取付け F 122226、F 126039
129.067 => SL 500 JAPAN
M: 119972, 119982
GA: 722364, 722620

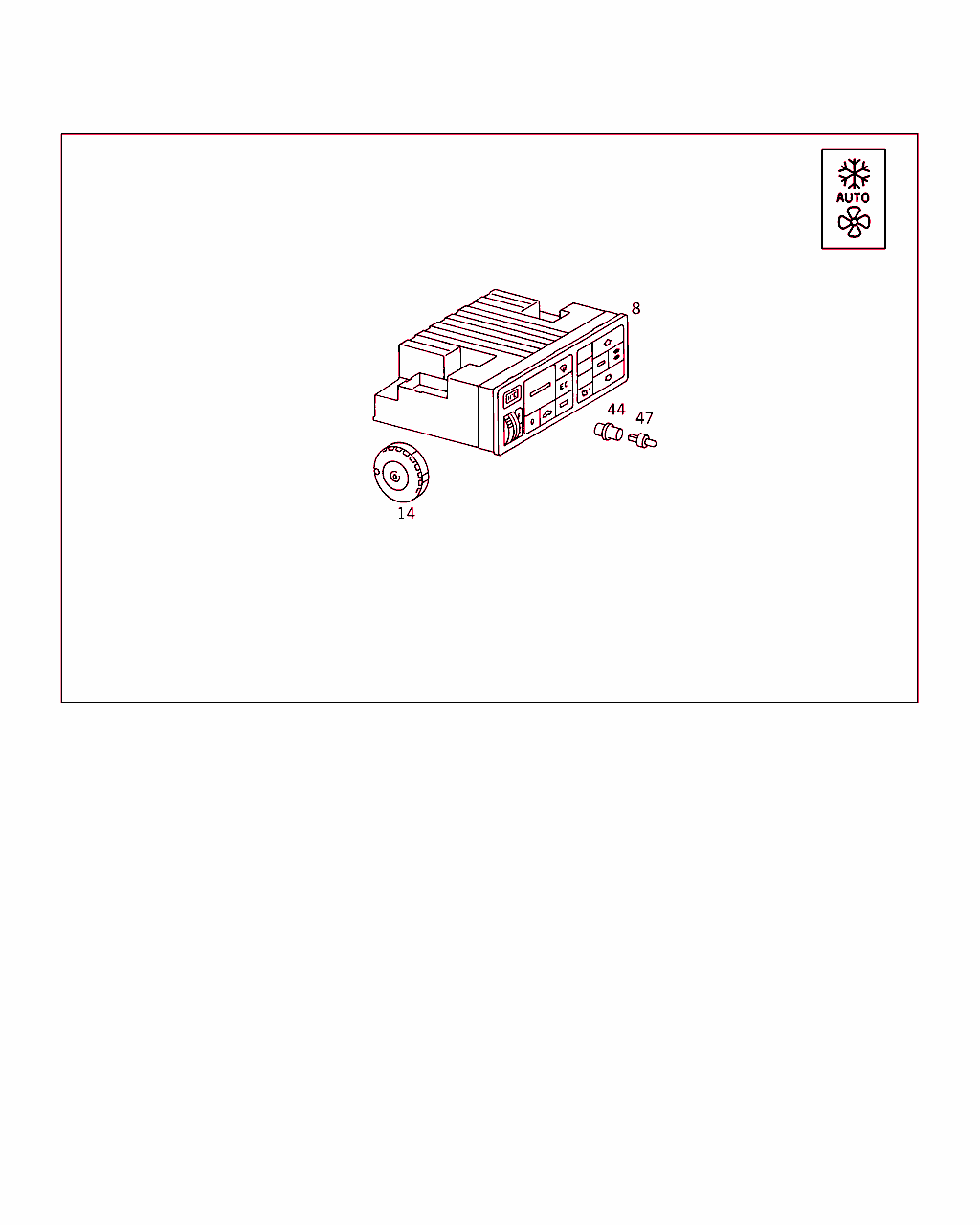

Schema

B83135000009.940906

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 129 830 05 85
コントロール・システム

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 140421
コード 807 以外
その他 F 140422 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
8 A 202 830 12 85
操作ユニット

これに変更 A 202 830 13 85 		-
8 A 202 830 13 85
操作ユニット

これに変更 A 202 830 14 85 		-
8 A 202 830 14 85
コントロール・システム

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 140422
コード 806 以外
その他 F 140421 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
14 A 129 820 07 10
スイッチ
温度セレクタ 		001
44 A 001 826 00 82
ランプ・ソケット
操作ユニット照明 		002
47 A 000 825 02 94
電球

これに変更 A 002 544 02 94 		-
47 A 002 544 02 94
電球
操作ユニット照明 		002
