一覧

: SL ロードスター
230.456 => SL 350
M: 272966
GA: 722906

Schema

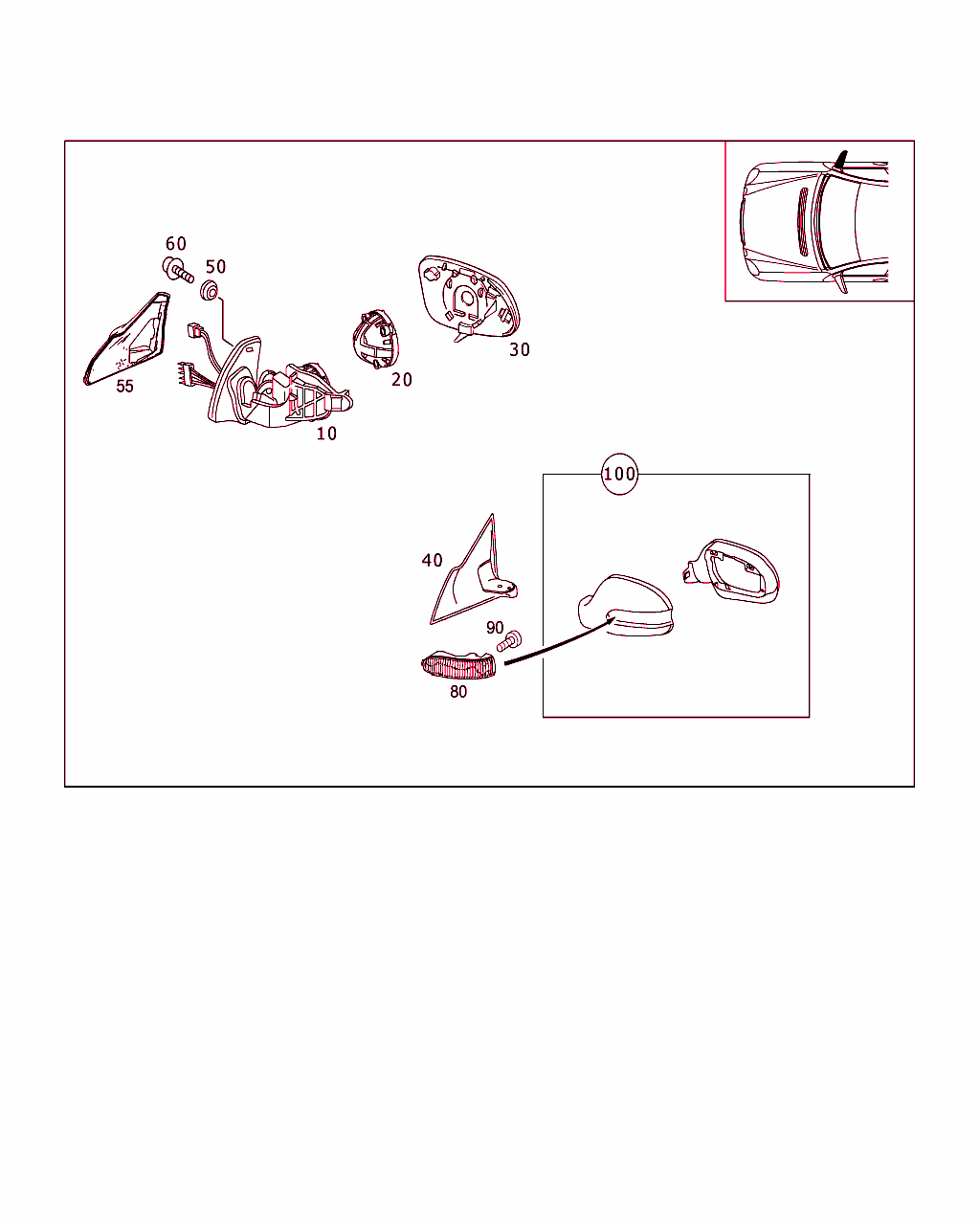

B72332000008.090325

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 810 06 76
フレーム

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
10 A 230 810 14 76
TS フレーム

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[050]
パネル (ミラー・ベース) を一緒に発注してください　　　　　　　　　　　　　　　　　
 		001
10 A 230 810 08 76
フレーム
格納式

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 500/500+835
ｺｰﾄﾞ日付指定名称
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
[835]19951002韓国仕様車補助部品
19970729韓国仕様
 		001
10 A 230 810 16 76
TS フレーム
格納式

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[050]
パネル (ミラー・ベース) を一緒に発注してください　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 500
ｺｰﾄﾞ日付指定名称
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
 		001
20 A 171 820 10 42
モータ

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
20 A 203 820 58 42
モータ

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
30 A 171 810 04 21
ミラー・ガラス

[011]まで ｼｬｼ: F 122820 => まで 日付: 30/03/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001 R
30 A 171 810 02 21
ミラー・ガラス

[011]まで ｼｬｼ: F 122820 => まで 日付: 30/03/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
 		001 L
30 A 171 810 02 21
ミラー・ガラス

[012]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
30 A 171 810 14 21
ミラー・ガラス

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
30 A 171 810 10 21
ミラー・ガラス

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19970729米国仕様
[835]19951002韓国仕様車補助部品
19970729韓国仕様
 		001 L
30 A 171 810 22 21
ミラー・ガラス

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/835/U06/249+U06
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19970729米国仕様
[835]19951002韓国仕様車補助部品
19970729韓国仕様
[U06]20021023インド仕様ドア・ミラー
[249]19951002自動防眩ルーム・ミラー
20050728ルーム・ミラーおよびドア・ミラー 自動式 防眩可能
 		001
30 A 171 810 12 21
ミラー・ガラス

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 623
ｺｰﾄﾞ日付指定名称
[623]19951002湾岸諸国仕様
19970729湾岸諸国仕様
 		001 L
30 A 171 810 24 21
ミラー・ガラス

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 623
ｺｰﾄﾞ日付指定名称
[623]19951002湾岸諸国仕様
19970729湾岸諸国仕様
 		001 L
30 A 171 810 08 21
ミラー・ガラス

[011]まで ｼｬｼ: F 122820 => まで 日付: 30/03/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 625/U06
ｺｰﾄﾞ日付指定名称
[625]19951002オーストラリア仕様
19970729オーストラリア仕様
[U06]20021023インド仕様ドア・ミラー
 		001 R
30 A 171 810 06 21
ミラー・ガラス

[012]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 625/U06
ｺｰﾄﾞ日付指定名称
[625]19951002オーストラリア仕様
19970729オーストラリア仕様
[U06]20021023インド仕様ドア・ミラー
 		001 R
30 A 171 810 04 21
ミラー・ガラス

[012]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 249
ｺｰﾄﾞ日付指定名称
[249]19951002自動防眩ルーム・ミラー
20050728ルーム・ミラーおよびドア・ミラー 自動式 防眩可能
 		001 R
30 A 171 810 16 21
ガラス付きミラー・シェル

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[052]まで ｼｬｼ: F 155584 => まで 日付: 07/10/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 249
ｺｰﾄﾞ日付指定名称
[249]19951002自動防眩ルーム・ミラー
20050728ルーム・ミラーおよびドア・ミラー 自動式 防眩可能
 		001 R
30 A 171 810 23 21
ミラー・ガラス

[053]から ｼｬｼ: F 155585 => から 日付: 07/10/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 249
ｺｰﾄﾞ日付指定名称
[249]19951002自動防眩ルーム・ミラー
20050728ルーム・ミラーおよびドア・ミラー 自動式 防眩可能
 		001 R
30 A 171 810 08 21
ミラー・ガラス

[012]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 249+625/249+U06
ｺｰﾄﾞ日付指定名称
[249]19951002自動防眩ルーム・ミラー
20050728ルーム・ミラーおよびドア・ミラー 自動式 防眩可能
[625]19951002オーストラリア仕様
19970729オーストラリア仕様
[U06]20021023インド仕様ドア・ミラー
 		001 R
40 A 230 811 02 61
キャップ

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]1693トラベルティン・ベージュ、マイカ693U
1794パール・ベージュ・ハイ・グロス・メタリック794U
3541スライト・レッド541U
3548バーンスタイン・レッド548U
3586マグマ・レッド586U
3590フレイム・オパール590U
5230インディゴライト・ブルー230U
5345ジャスパー・ブルー (メタリック)345U
5359タンザナイト・ブルー359U
5946メタリック・トパーズ・ブルー946U
6816アンドラダイト・グリーン (メタリック塗装)816U
7753テクタイト・グレー753U
7755テナライト・グレー755U
7779アラバンダイン・グレー779U
9040ブラック040U
9112クローム・ブラック112U
9183マグネティック・ブラック、メタリック・ペイント183U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9762テルリウム・シルバー762U
9775イリジウム・シルバー775U
9777メタリック・シルバー・アロー777U
9792パラジウム・シルバー792U
9799ダイヤモンド・ホワイト・メタリック799U
9960アラバスタ・ホワイト960U
9999無色020U/025U/026U/029U/032U/033U/034U/037U/038U/039U/041U/042U/043U/044U/046U/048U/049U/051U/052U/056U
 		001
40 A 230 810 00 38
ベース
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
50 A 230 811 00 98
ウェザ・ストリップ
キャップとドアの間

[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		003
55 A 230 811 02 98
ウェザ・ストリップ
キャップとドアの間

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
60 A 002 984 37 29
ボルト
ドアに取り付けるミラー
M4X22 		003
80 A 171 820 04 21
ターン・シグナル・ランプ

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
90 A 005 990 28 12
プラスチック用平頭ボルト
ターン・シグナル・ランプ固定用ツール 		002
100 A 171 810 02 64
カバー
ターン･シグナル･ランプ非装備

[029]から ｼｬｼ: F 043579 => から 日付: 31/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
[038]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]1693トラベルティン・ベージュ、マイカ693U
1794パール・ベージュ・ハイ・グロス・メタリック794U
3541スライト・レッド541U
3548バーンスタイン・レッド548U
3586マグマ・レッド586U
3590フレイム・オパール590U
5230インディゴライト・ブルー230U
5345ジャスパー・ブルー (メタリック)345U
5359タンザナイト・ブルー359U
5946メタリック・トパーズ・ブルー946U
6816アンドラダイト・グリーン (メタリック塗装)816U
7753テクタイト・グレー753U
7755テナライト・グレー755U
7779アラバンダイン・グレー779U
9040ブラック040U
9112クローム・ブラック112U
9183マグネティック・ブラック、メタリック・ペイント183U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9762テルリウム・シルバー762U
9775イリジウム・シルバー775U
9777メタリック・シルバー・アロー777U
9792パラジウム・シルバー792U
9799ダイヤモンド・ホワイト・メタリック799U
9960アラバスタ・ホワイト960U
9999無色020U/025U/026U/029U/032U/033U/034U/037U/038U/039U/041U/042U/043U/044U/046U/048U/049U/051U/052U/056U
 		001
100 A 171 810 04 64
カバー
ターン・シグナル・ランプ装備

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]1693トラベルティン・ベージュ、マイカ693U
1794パール・ベージュ・ハイ・グロス・メタリック794U
3541スライト・レッド541U
3548バーンスタイン・レッド548U
3586マグマ・レッド586U
3590フレイム・オパール590U
5230インディゴライト・ブルー230U
5345ジャスパー・ブルー (メタリック)345U
5359タンザナイト・ブルー359U
5946メタリック・トパーズ・ブルー946U
6816アンドラダイト・グリーン (メタリック塗装)816U
7753テクタイト・グレー753U
7755テナライト・グレー755U
7779アラバンダイン・グレー779U
9040ブラック040U
9112クローム・ブラック112U
9183マグネティック・ブラック、メタリック・ペイント183U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9762テルリウム・シルバー762U
9775イリジウム・シルバー775U
9777メタリック・シルバー・アロー777U
9792パラジウム・シルバー792U
9799ダイヤモンド・ホワイト・メタリック799U
9960アラバスタ・ホワイト960U
9999無色020U/025U/026U/029U/032U/033U/034U/037U/038U/039U/041U/042U/043U/044U/046U/048U/049U/051U/052U/056U
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -773
ｺｰﾄﾞ日付指定名称
[773]20061123AMGエクステリア・カーボン・パッケージ
 		001
100 A 171 810 06 64
TS カバー
(パッケージ)、単品で同梱のターン・シグナル・ランプ
DESIGNO

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]9999無色
 		001
100 A 230 810 04 79
TS ハウジング
ターン・シグナル・ランプ装備

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 773
ｺｰﾄﾞ日付指定名称
[773]20061123AMGエクステリア・カーボン・パッケージ
 		001
100 A 171 810 06 64
TS カバー
(パッケージ)、単品で同梱のターン・シグナル・ランプ

[039]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 773+P97
ｺｰﾄﾞ日付指定名称
[773]20061123AMGエクステリア・カーボン・パッケージ
[P97]20051216スペシャル・モデル「AMGエディション」
 		001
