: SL ロードスター
230.456 => SL 350
M: 272966
GA: 722906

Schema

B82607000001.041124

[image]

B82607000002.070621

[image]

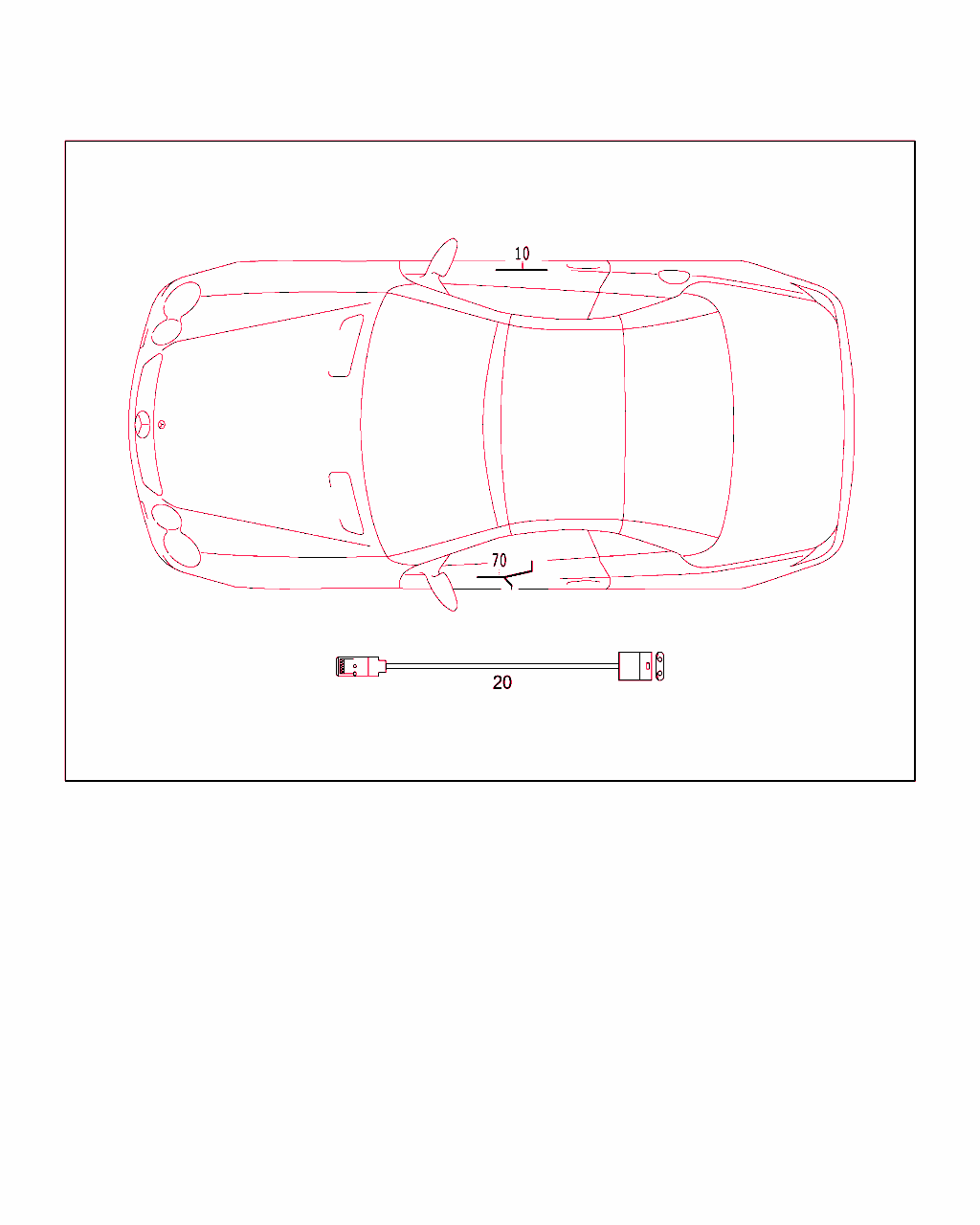

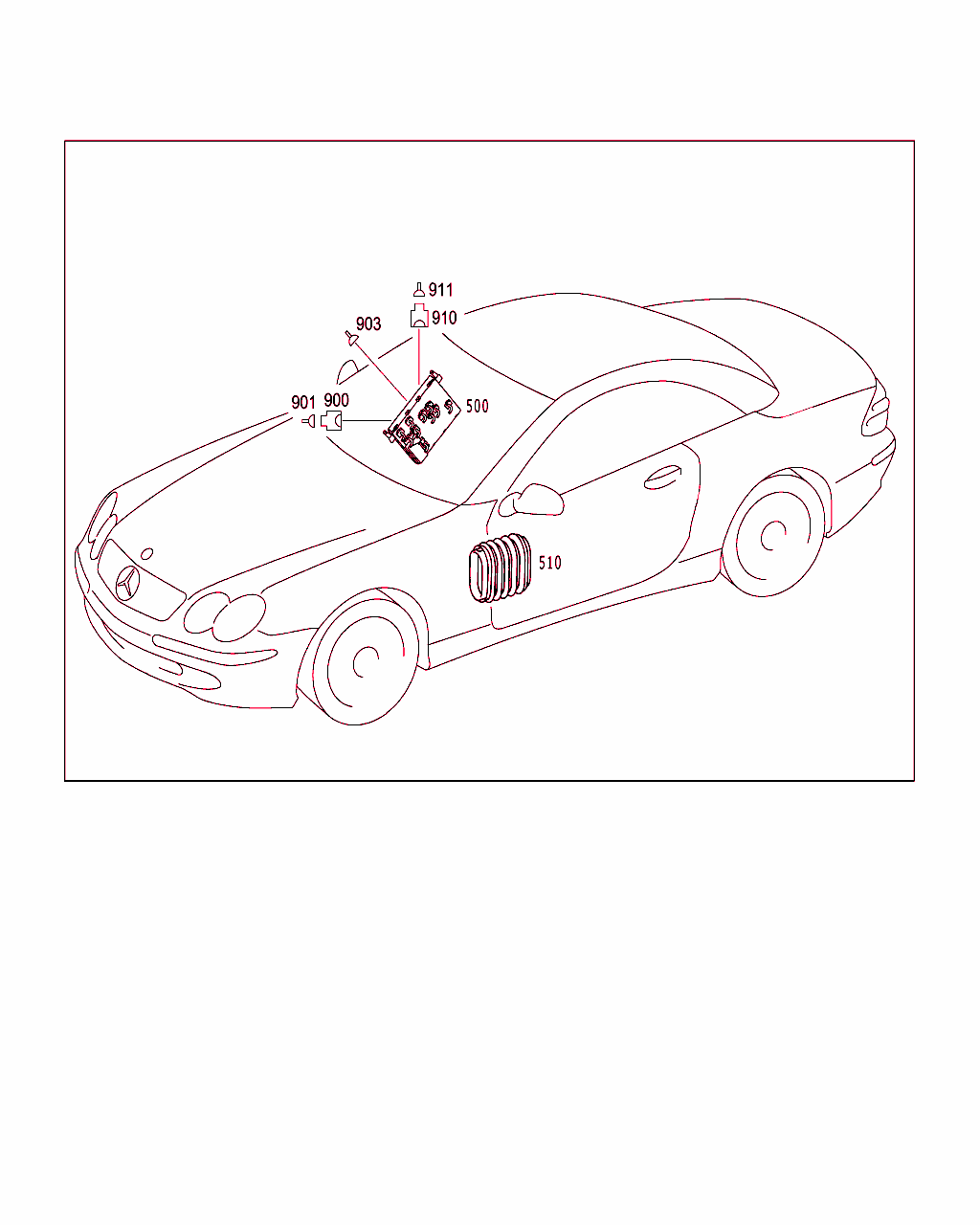

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 820 11 15
電気ケーブル
パワー・ウインドウ・モータ 		002
20 A 000 540 13 05
リペア・キット
サイドバッグ修理方法
2-PIN 		001
70 A 230 820 24 15
電気ケーブル
ドア・コントロール・ユニットおよびドア・ランプ 		001
70 A 230 820 24 15
電気ケーブル
ドア・コントロール・ユニットおよびドア・ランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
70 A 230 820 24 15
電気ケーブル
ドア・コントロール・ユニットおよびドア・ランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
500 A 230 820 47 26
コントロール・ユニット
左ドア

これに変更 A 230 820 57 26

[009]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
500 A 230 820 57 26
コントロール・ユニット
左ドア

これに変更 A 230 820 85 26

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[009]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
500 A 230 820 85 26
コントロールユニット
左ドア

これに変更 A 230 900 06 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[202]まで ｼｬｼ: F 158902 => まで 日付: 29/05/2009
 		001
500 A 230 900 06 00
コントロール・ユニット
左ドア 		001
500 A 230 820 48 26
コントロール・ユニット
右ドア

これに変更 A 230 820 58 26

[009]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
500 A 230 820 58 26
コントロール・ユニット
右ドア

これに変更 A 230 820 86 26

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[009]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
500 A 230 820 86 26
コントロール・ユニット
右ドア

これに変更 A 230 900 07 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[202]まで ｼｬｼ: F 158902 => まで 日付: 29/05/2009
 		001
500 A 230 900 07 00
コントロール・ユニット
右ドア 		001
510 A 230 821 01 97
ホース
ドアとA ピラーの間
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
900 A 038 545 13 28
プラグ
左右ドア・コントロール・ユニット、 パワー・ウインドウ接続部用
7-PIN MQS, MCP2.8 		001
901 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[012]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
903 A 000 540 45 05
電気ケーブル
ドア・ランプ・ケーブル・ハーネス用
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[012]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
910 A 037 545 67 28
クラッチ
左フロント・ドア・コントロール・ユニット
7-PIN MQS/MCP2.8;N69/1 		001
910 A 037 545 67 28
クラッチ
右フロント・ドア・コントロール・ユニット
7-PIN MQS/MCP2.8;N69/2 		001
911 A 008 545 55 26
コンタクト・ソケット
左フロント・ドア・コントロール・ユニット
0.75 MM2 MQS;N69/1 		NB
911 A 013 545 78 26
コンタクト・ソケット
左フロント・ドア・コントロール・ユニット
1.5-2.5 MM2 MCP2.8;N69/1 		NB
911 A 008 545 55 26
コンタクト・ソケット
右フロント・ドア・コントロール・ユニット
0.75 MM2 MQS;N69/2 		NB
911 A 013 545 78 26
コンタクト・ソケット
右フロント・ドア・コントロール・ユニット
1.5-2.5 MM2 MCP2.8;N69/2 		NB
