一覧

: SL ロードスター
230.471 => SL 500 / SL 550 USA / JAPAN
M: 273965
GA: 722904

Schema

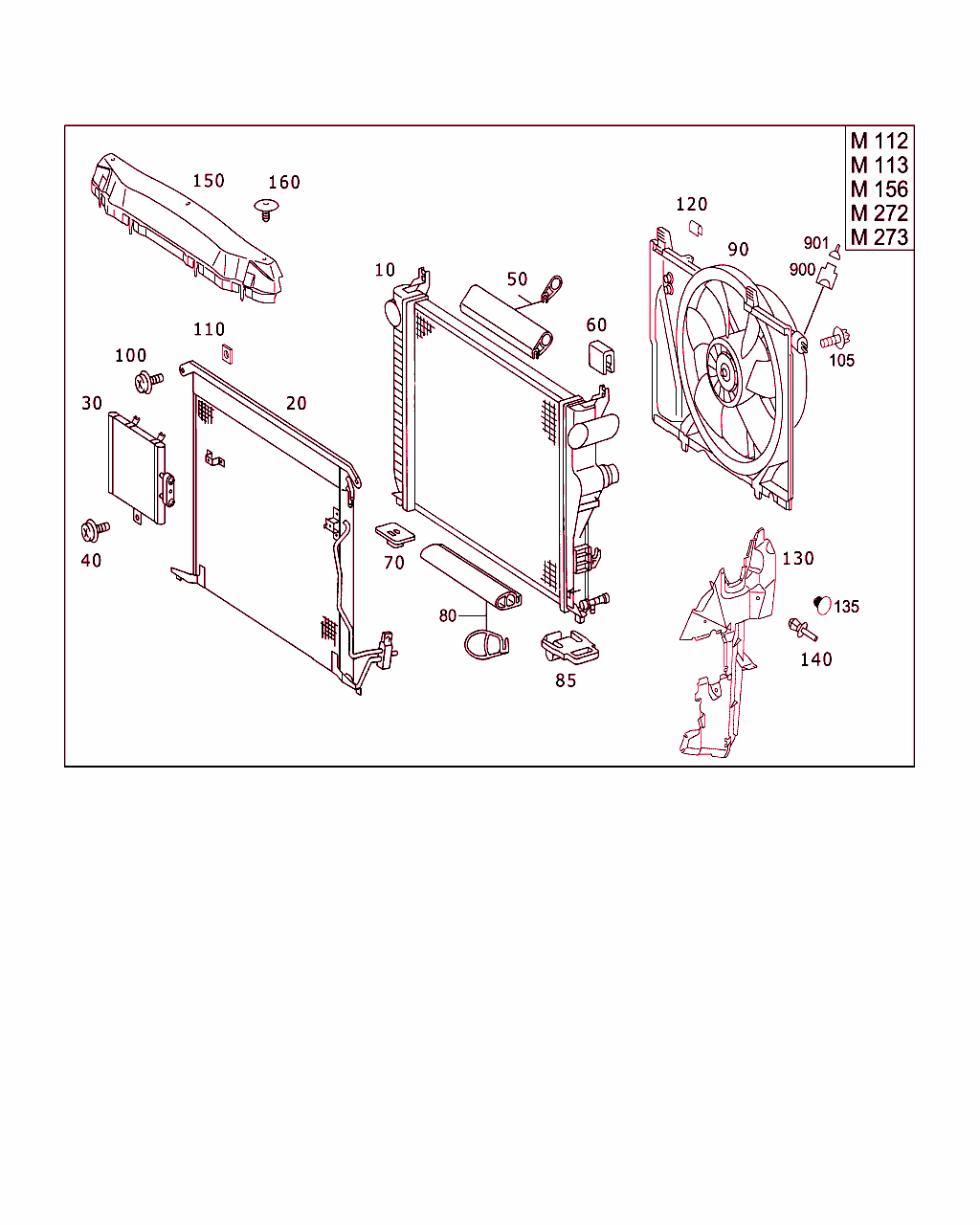

B50015000293.120405

[image]

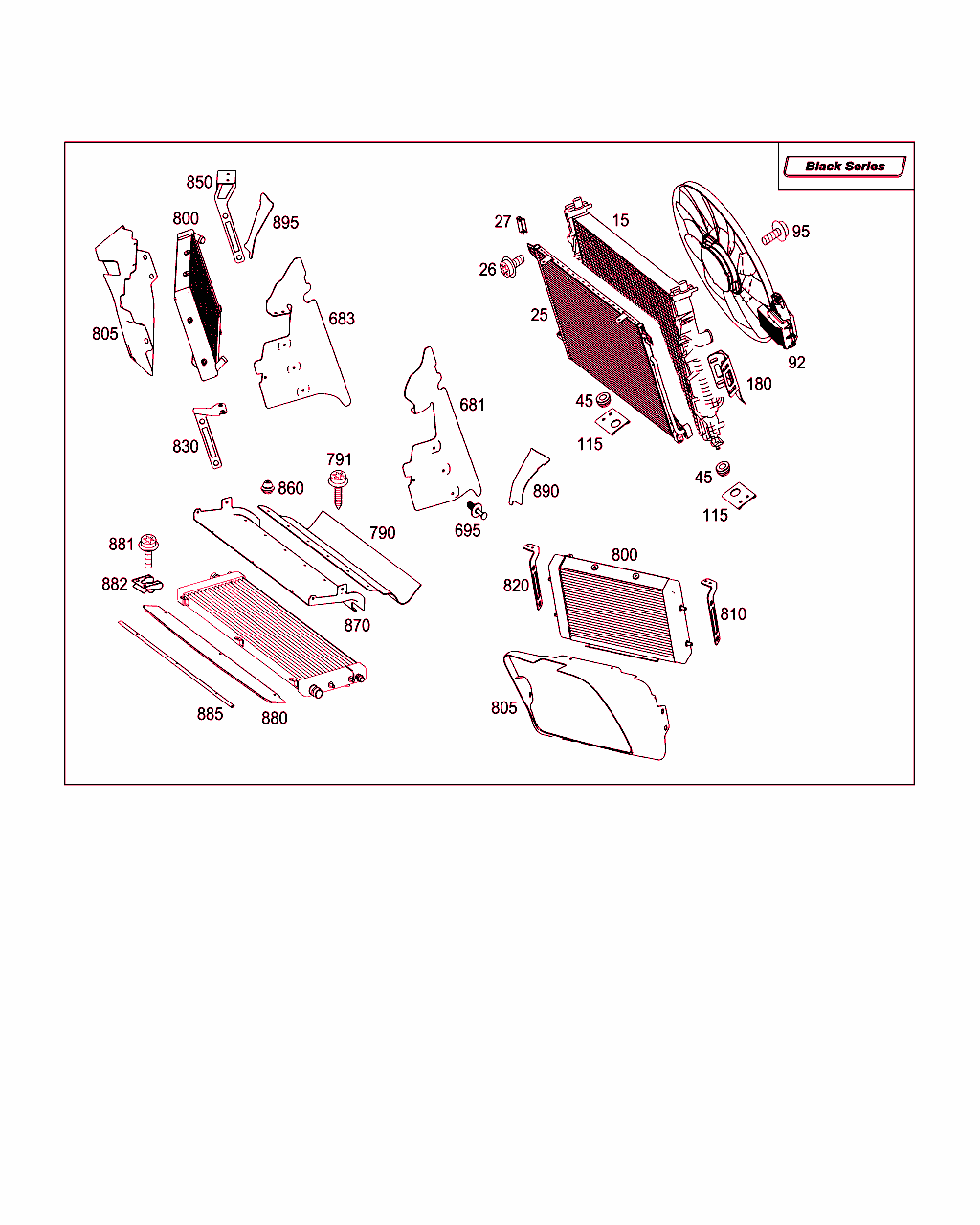

B50015000428.100614

[image]

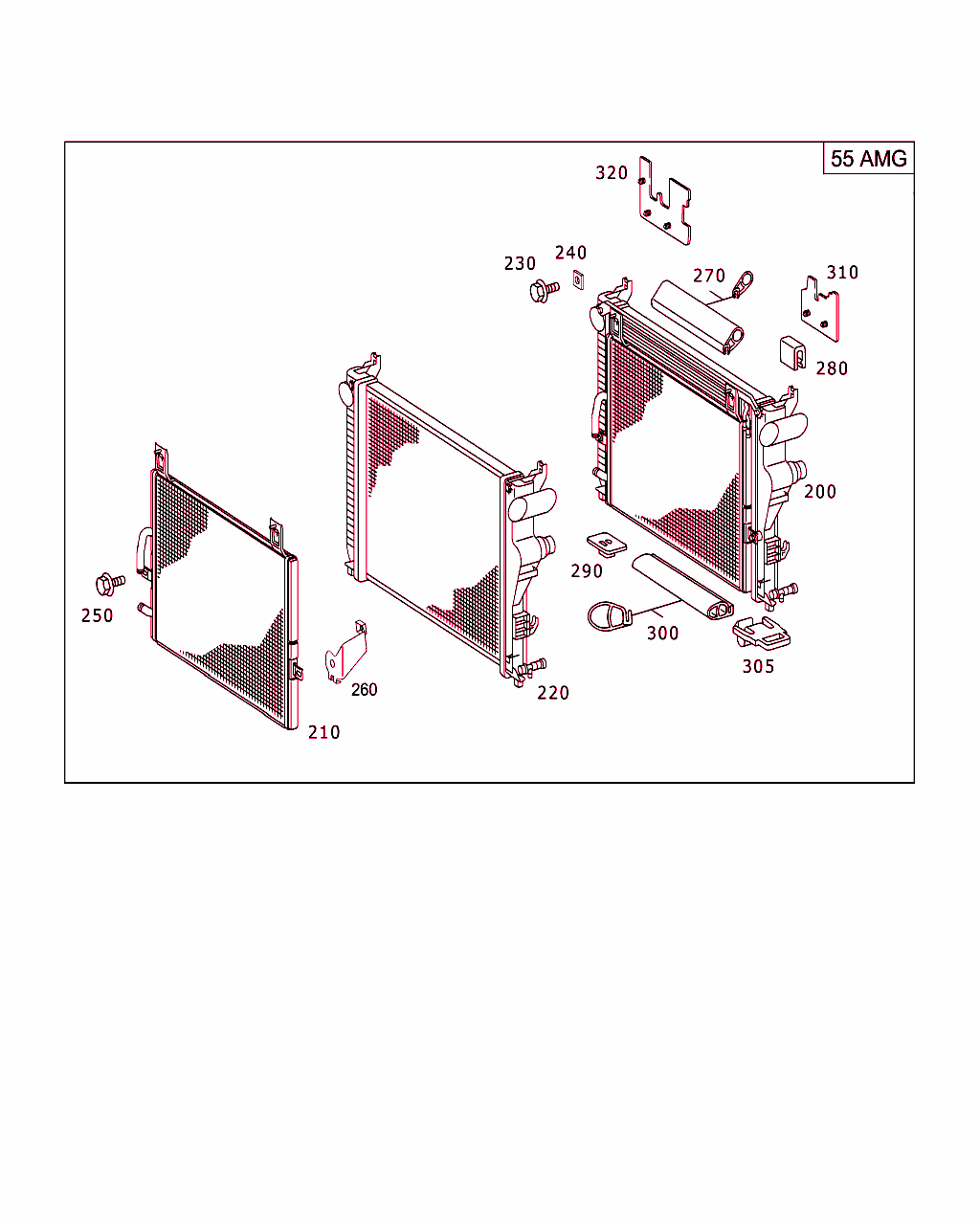

B50015000313.090303

[image]

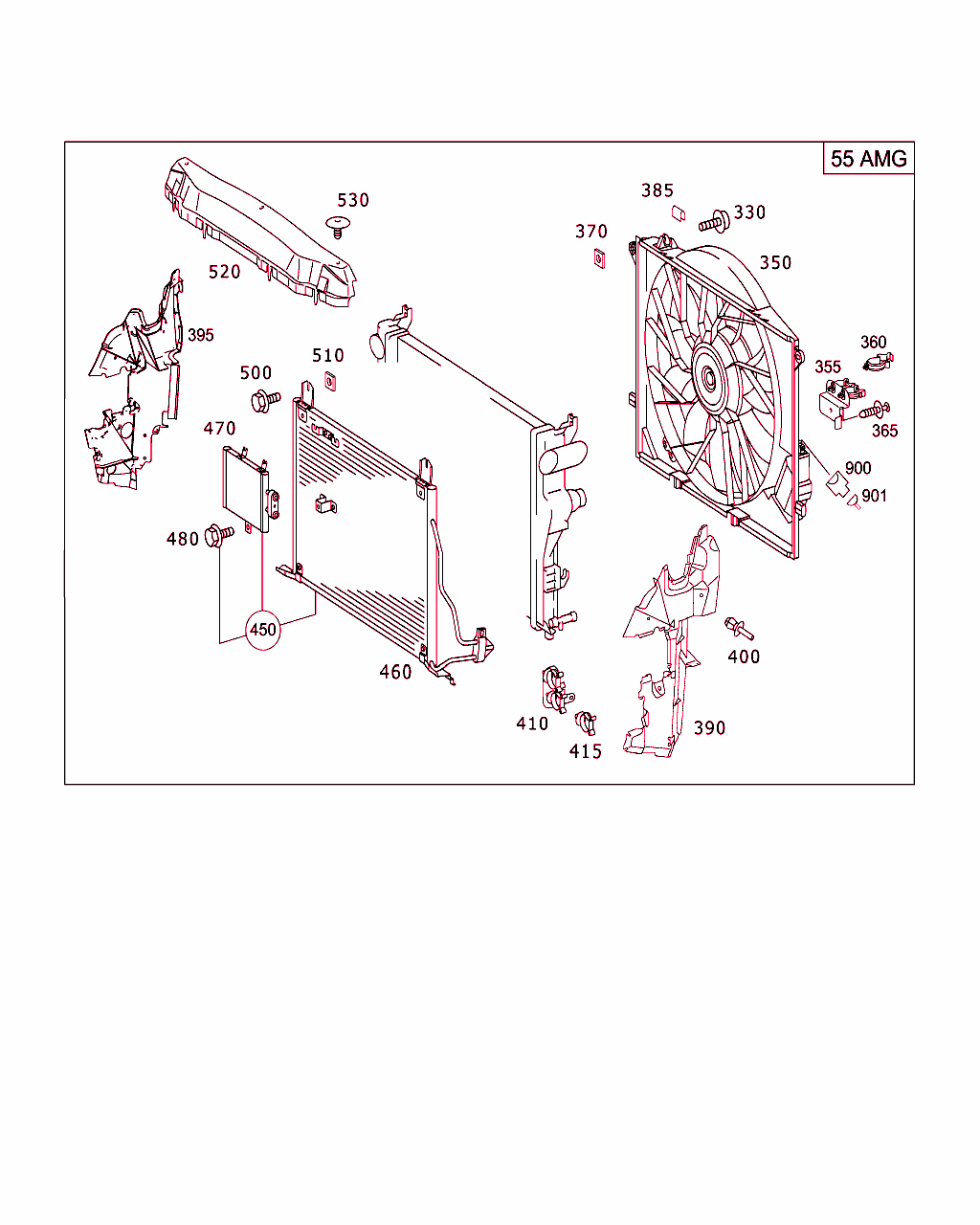

B50015000314.090210

[image]

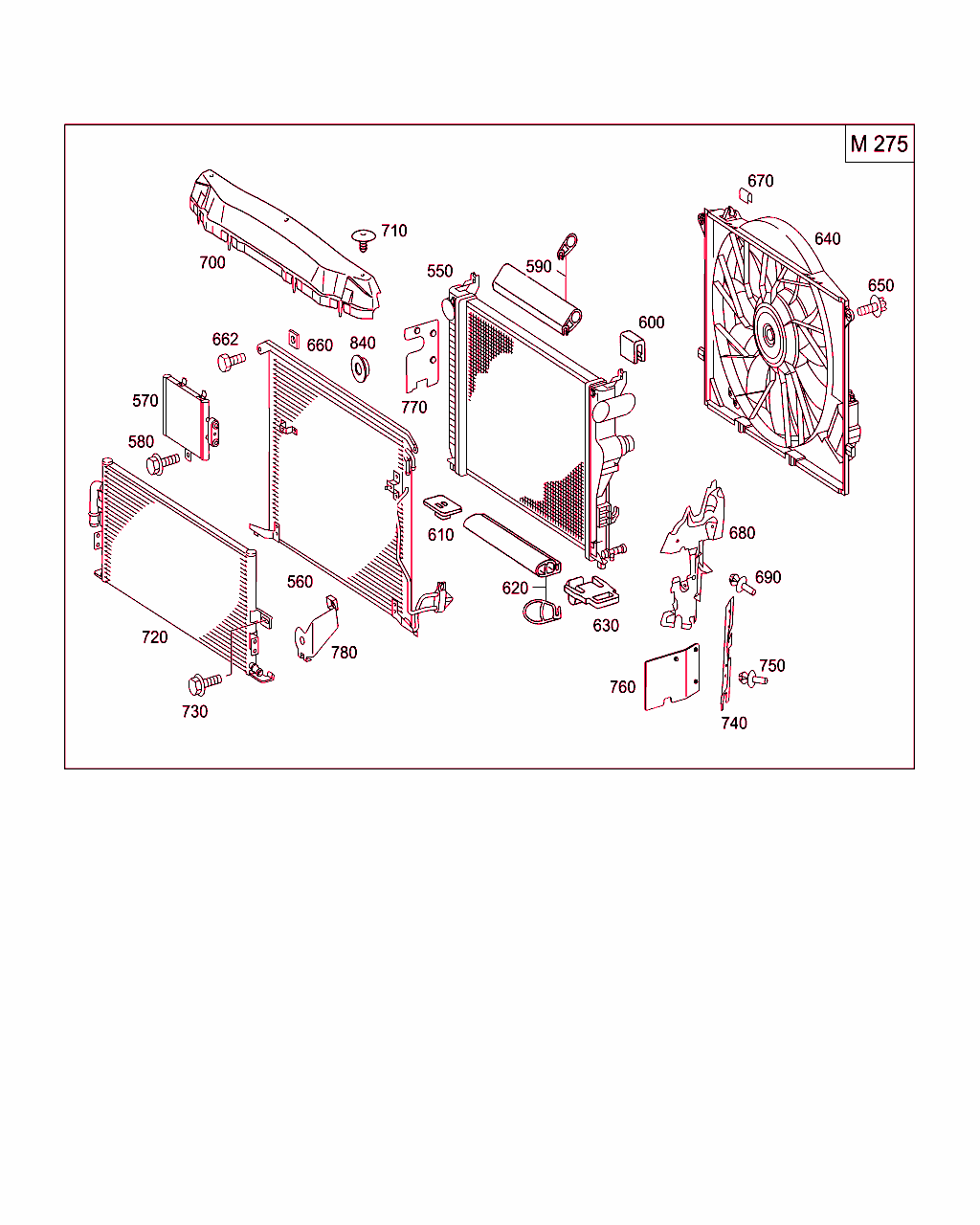

B50015000349.120405

[image]

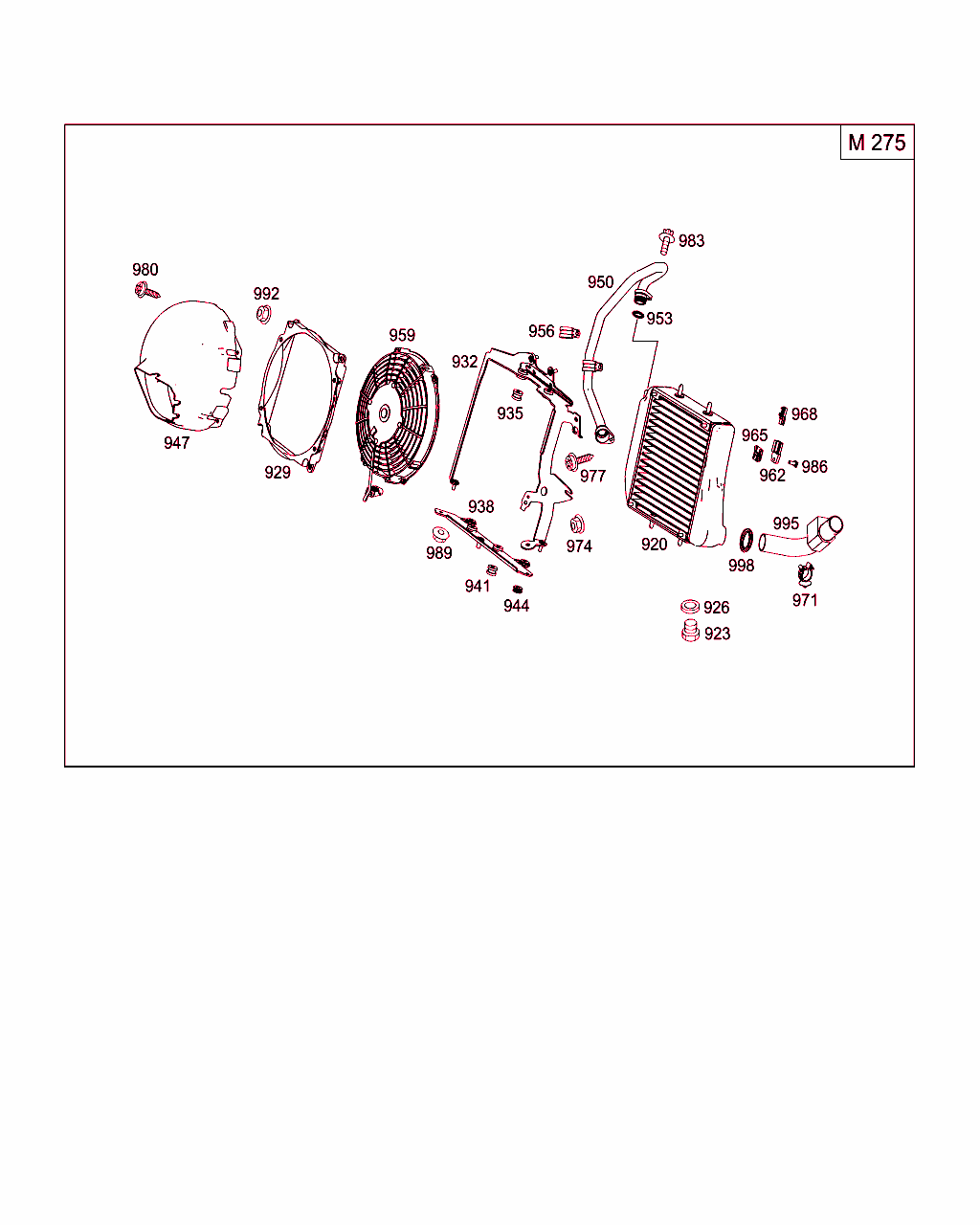

B50015000504.120618

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 500 03 03
ラジエタ 001
15 A 164 500 11 03
ラジエタ
ラジエタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
20 A 220 500 10 54
コンデンサ
エアコン

[002]まで ｼｬｼ: F 134987 => まで 日付: 30/03/2007
 		001
20 A 230 500 03 54
コンデンサ
エアコン

[003]から ｼｬｼ: F 134988 => から 日付: 30/03/2007
 		001
25 A 230 501 00 54
コンデンサ
コンデンサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
26 N 000000 001474
6角丸頭ボルト
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003
27 A 008 988 76 78
クリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		004
30 A 215 500 00 00
ラジエタ
サスペンション用 		001
40 N 910143 006001
6角丸頭ボルト
サスペンション・ラジエタ / コンデンサ
M6X16 		001
40 N 000000 001476
6角丸頭ボルト
サスペンション・ラジエタ / コンデンサ
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
45 A 163 501 01 81
ラバー・インサート
コンデンサーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
50 A 220 505 01 86
スリーブ
ラジエタ上部に 		001
60 A 220 504 01 12
ラバー・ブッシュ
左および右上部 		002
70 A 220 504 00 12
ラバー・ブッシュ
左および右下部 		002
80 A 220 505 03 86
スリーブ
ラジエタの下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
85 A 220 504 02 40
ホルダー
ラジエタ下部 		002
90 A 230 500 00 93
ブロワ
600 W

これに変更 A 230 500 05 93

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[005]まで ｼｬｼ: F 155400 => まで 日付: 30/09/2008
 		001
90 A 230 500 05 93
ブロワ 001
92 A 230 500 03 93
ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
95 N 000000 003690
6角丸頭ボルト
ブロワに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003
100 N 000000 003765
6角丸頭ボルト
冷却モジュールに取り付けるブロワ
M6X20 		002
105 N 000000 003765
6角丸頭ボルト
冷却モジュールに取り付けるブロワ
M6X20 		002
110 A 140 990 00 52
ナット
冷却モジュールに取り付けるブロワ 		002
----- A 230 503 02 01
プロテクタ・グリル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
115 A 230 504 23 40
ホルダー
左下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
120 A 001 994 29 45
ヒューズ
冷却モジュールに取り付けるブロワ 		002
130 A 230 505 00 30
エア・ガイド・フィン
左 		001
130 A 230 505 01 30
エア・ガイド
右

[006]まで ｼｬｼ: F 135353 => まで 日付: 30/03/2007
 		001
130 A 230 505 34 30
エア・ガイド・フィン
右

[006]まで ｼｬｼ: F 135353 => まで 日付: 30/03/2007
[007]から ｼｬｼ: F 131390 => から 日付: 13/01/2007 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20030623AEJ 07/1
 		001
130 A 230 505 34 30
エア・ガイド・フィン
右

[008]から ｼｬｼ: F 135354 => から 日付: 30/03/2007
 		001
140 A 000 990 34 92
スプレッド・リベット
左右エア・ガイド
5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		008
150 A 230 505 02 88
カバー
補強材上部に

[009]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
150 A 230 505 03 88
カバー
補強材上部に

[010]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
160 A 002 997 37 86
プラグ
補強材のカバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003
180 A 230 501 20 20
ホルダー
コンデンサのドライヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
305 A 220 504 02 40
ホルダー
ラジエタ下部 		002
330 N 000000 003765
6角丸頭ボルト
冷却モジュールに取り付けるブロワ
M6X20 		002
370 A 140 990 00 52
ナット
冷却モジュールに取り付けるブロワ 		002
385 A 001 994 29 45
ヒューズ
冷却モジュールに取り付けるブロワ 		002
400 A 000 990 34 92
スプレッド・リベット
左右エア・ガイド
5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		008
520 A 230 505 02 88
カバー
補強材上部に

[009]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
520 A 230 505 03 88
カバー
補強材上部に

[010]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
530 A 002 997 37 86
プラグ
補強材のカバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003
570 A 215 500 00 00
ラジエタ
サスペンション用 		001
580 N 910143 006001
6角丸頭ボルト
サスペンション・ラジエタ / コンデンサ
M6X16 		001
590 A 220 505 01 86
スリーブ
ラジエタ上部に 		001
600 A 220 504 01 12
ラバー・ブッシュ
左および右上部 		002
610 A 220 504 00 12
ラバー・ブッシュ
左および右下部 		002
620 A 220 505 03 86
スリーブ
ラジエタの下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
630 A 220 504 02 40
ホルダー
ラジエタ下部 		002
650 N 000000 003765
6角丸頭ボルト
冷却モジュールに取り付けるブロワ
M6X20 		002
660 A 140 990 00 52
ナット
冷却モジュールに取り付けるブロワ 		002
670 A 001 994 29 45
ヒューズ
冷却モジュールに取り付けるブロワ 		002
681 A 230 505 43 30
エア・ガイド・フィン
ラジエタ左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
683 A 230 505 44 30
エア・ガイド・フィン
ラジエタ右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
690 A 000 990 34 92
スプレッド・リベット
左右エア・ガイド
5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		008
695 A 124 990 04 92
スプレッド・リベット
デフレクタ固定用ツール
6.5X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		015
700 A 230 505 02 88
カバー
補強材上部に

[009]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
700 A 230 505 03 88
カバー
補強材上部に

[010]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
710 A 002 997 37 86
プラグ
補強材のカバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003
790 A 230 505 53 30
エア・ガイド・フィン
ラジエタ上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
791 N 000000 001346
鉄板ビス
4.8X9.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		010
800 A 230 438 01 88
ラジエタ
低温ラジエタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
805 A 230 505 45 30
ラジエタ用エア・ガイド
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
805 A 230 505 46 30
ラジエタ用エア・ガイド
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
810 A 230 501 09 20
ホルダー
左低温ラジエタ、外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
820 A 230 501 07 20
ホルダー
左低温ラジエタ、内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
830 A 230 501 08 20
ホルダー
右低温ラジエタ、内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
850 A 230 501 10 20
ホルダー
右低温ラジエタ、外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
860 A 140 997 59 81
グロメット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
870 A 230 505 42 30
エア・ガイド・フィン
ラジエタ下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
880 A 230 505 48 30
エア・ガイド・フィン
ラジエタ上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
881 N 000000 003251
6角丸頭ボルト
M5X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003
882 A 001 990 73 91
ナット・ホルダ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003
885 A 230 505 59 30
エア・ガイド・フィン
ラジエタ下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
890 A 230 505 57 30
エア・ガイド・フィン
ラジエタ左上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
895 A 230 505 58 30
エア・ガイド・フィン
ラジエタ右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
900 A 220 545 03 29
ハウジング
4ピン、ラジエタ・ファン
4-PIN SLK2.8, LSK8;M4/7 		001
901 A 009 545 81 26
コンタクト・ソケット
クーラ・ファン
0.75-1.0 MM2 SLK2.8;M4/7 		NB
901 A 000 540 37 05
電気ケーブル
クーラ・ファン
6.0 MM2 LSK8 AG;M4/7

ﾌｯﾄﾉｰﾄ解説
[019]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 000 545 71 80
シーリング・リング
クーラ・ファン
1.1-2.1 MM;M4/7 		NB
