一覧

: SL ロードスター
230.474 => SL 55 AMG
M: 113992
GA: 722643

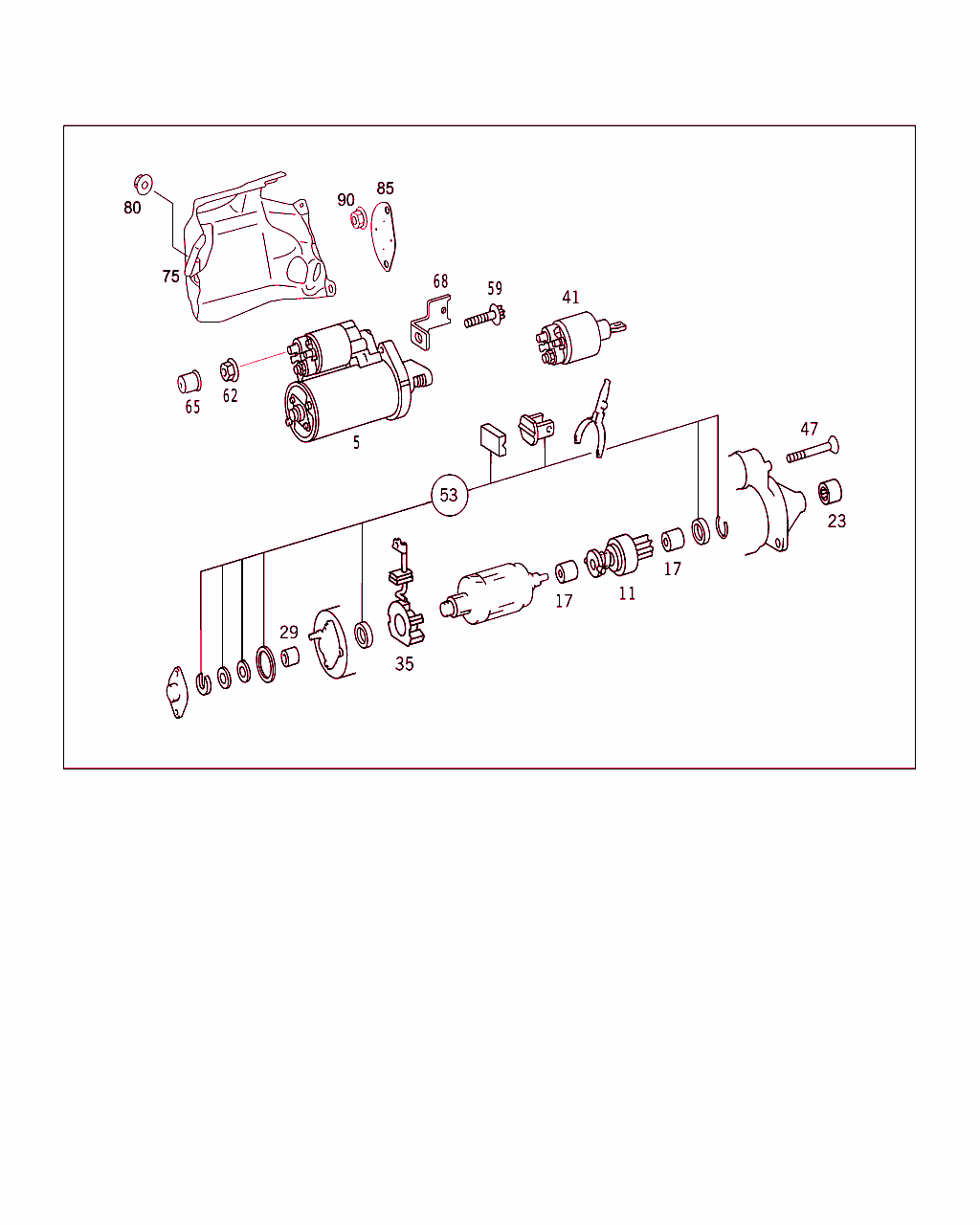

Schema

B54023000004.141125

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 005 151 01 01
スタータ
BOSCH

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 R
5 A 006 151 06 01
スタータ
BOSCH

[005]から ｼｬｼ: F 069044 => から 日付: 31/10/2003

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 L
5 A 112 151 00 01
スタータ
BOSCH

[004]まで ｼｬｼ: F 069043 => まで 日付: 31/10/2003

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 L
11 A 001 151 22 13
ピニオン
スタータ
BOSCH 		001 R
11 A 001 151 21 13
スタータ・ピニオン
スタータ
BOSCH 		001 L
17 A 000 151 64 50
スリーブ
スタータ・ピニオン
BOSCH 		002 R
17 A 000 151 53 50
マウント・ブッシュ
スタータ・ピニオン 		003 L
23 A 000 151 87 50
マウント・ブッシュ
ドライブ・エンド・ベアリング
BOSCH 		001 R
23 A 019 981 19 10
ニードル・ベアリング
ドライブ・エンド・ベアリング
BOSCH 		001 L
29 A 000 151 68 50
焼結ブッシュ
整流子ベアリング
BOSCH 		001 L
29 A 000 151 68 50
焼結ブッシュ
整流子ベアリング
BOSCH 		001 R
35 A 001 151 08 14
カーボン・ブラシ・セット
スタータ
BOSCH

これに変更 A 001 151 45 14

[004]まで ｼｬｼ: F 069043 => まで 日付: 31/10/2003
 		001 L
35 A 001 151 45 14
カーボン・ブラシ・セット
スタータ

[004]まで ｼｬｼ: F 069043 => まで 日付: 31/10/2003
 		001 L
35 A 001 151 42 14
カーボン・ブラシ・セット
スタータ
BOSCH

[005]から ｼｬｼ: F 069044 => から 日付: 31/10/2003
 		001 L
35 A 001 151 08 14
カーボン・ブラシ・セット
スタータ
BOSCH

これに変更 A 001 151 45 14 		001 R
35 A 001 151 45 14
カーボン・ブラシ・セット
スタータ 		001 R
41 A 001 152 28 10
ソレノイド・スイッチ
スタータ
BOSCH

[004]まで ｼｬｼ: F 069043 => まで 日付: 31/10/2003
 		001 L
41 A 001 152 72 10
ソレノイド・スイッチ
スタータ
BOSCH

[005]から ｼｬｼ: F 069044 => から 日付: 31/10/2003
 		001 L
41 A 001 152 22 10
ソレノイド・スイッチ
スタータ
BOSCH

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001 R
47 A 000 990 93 30
ボルト
マグネット・クラッチ固定用ツール

[004]まで ｼｬｼ: F 069043 => まで 日付: 31/10/2003
 		003 L
47 A 004 990 27 12
ボルト
マグネット・クラッチ固定用ツール

[005]から ｼｬｼ: F 069044 => から 日付: 31/10/2003
 		003 L
47 A 000 990 76 30
ボルト
マグネット・クラッチ固定用ツール
BOSCH 		003 R
53 A 000 151 64 15
TS アーマチュア
スタータ
BOSCH

[004]まで ｼｬｼ: F 069043 => まで 日付: 31/10/2003
 		001 L
53 A 000 151 36 15
TS アーマチュア
スタータ
BOSCH

[005]から ｼｬｼ: F 069044 => から 日付: 31/10/2003
 		001 L
53 A 000 151 64 15
TS アーマチュア
ドライブ・エンド・ベアリング
BOSCH 		001 R
59 N 910105 010044
6角ボルト
クランク・ケースおよびトランスミッションに取り付けるスタータ
M10X90 		002
62 A 000 548 04 72
ナット
ケーブル・ハーネス / スタータ、ターミナル 30
M8 		001
65 A 001 546 61 35
保護キャップ
スタータに取り付けるターミナル 30 ケーブル 		001
68 A 112 159 07 40
ホルダー
/ オルタネータ・ケーブル・ハーネス固定用 上部スタータ・ボルト 		001 R
