一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

Schema

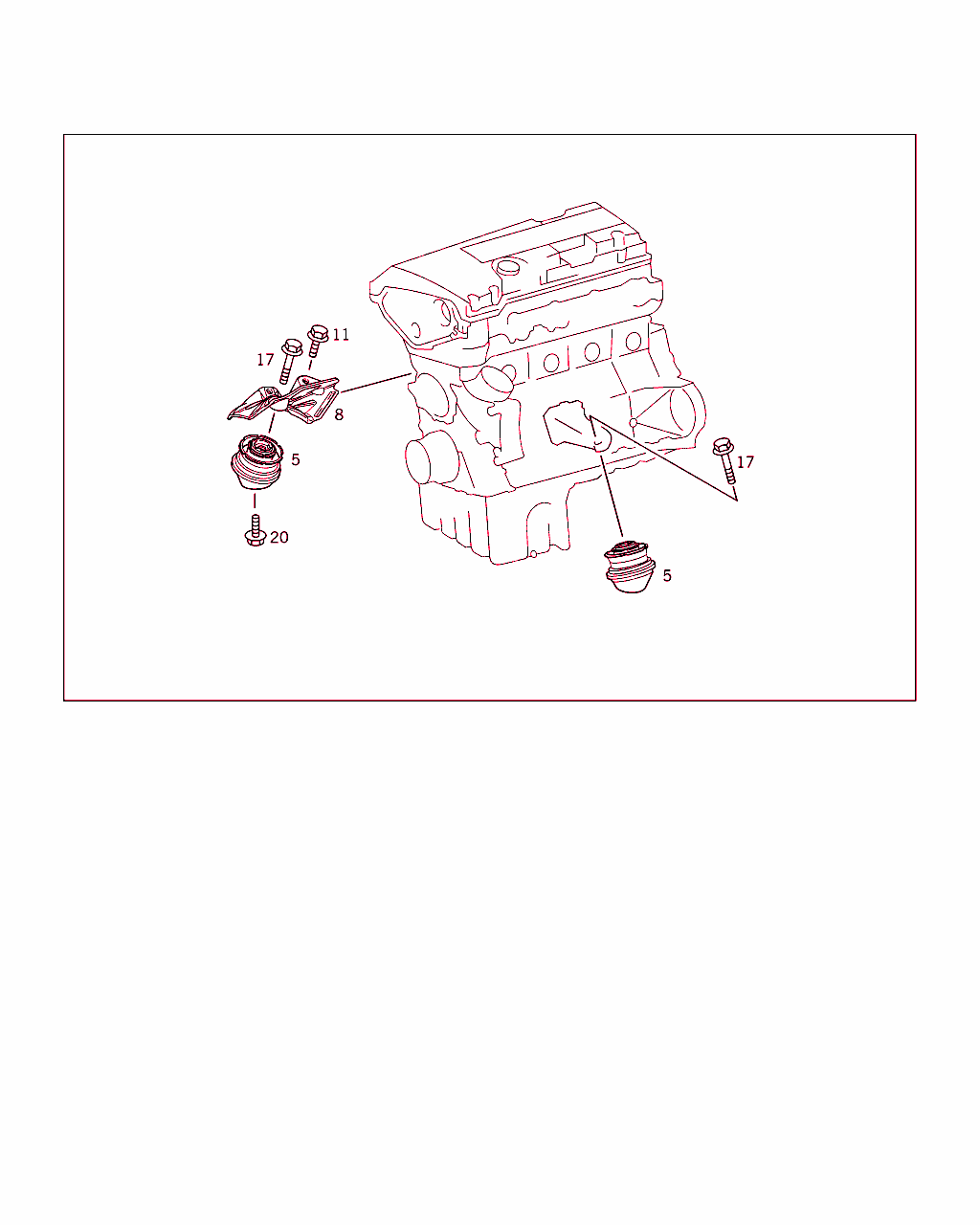

B24015000081.980225

[image]

B24015000087.970225

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 240 19 17
エンジン・マウント

これに変更 A 202 240 25 17 		-
5 A 202 240 25 17
エンジン・マウント

これに変更 A 203 240 03 17 		-
5 A 203 240 03 17
エンジン・マウント
左フロント 		001
5 A 202 240 16 17
エンジン・マウント

これに変更 A 202 240 19 17

ﾌｯﾄﾉｰﾄ解説
[421]
今後この箇所に旧部品を取り付けないこと
 		-
5 A 202 240 22 17
エンジン・マウント

これに変更 A 202 240 28 17 		-
5 A 202 240 28 17
エンジン・マウント

これに変更 A 203 240 06 17 		-
5 A 203 240 06 17
ラバー・ブッシュ
右フロント 		001
5 A 210 240 13 17
エンジン・マウント

これに変更 A 202 240 22 17

ﾌｯﾄﾉｰﾄ解説
[421]
今後この箇所に旧部品を取り付けないこと
 		-
8 A 170 241 00 34
シールド・プレート 001
----- N 000933 006121
ボルト

これに変更 N 304017 006020 		-
----- N 304017 006020
6角ボルト
シールド・プレート / エンジン・サポート、 右

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
----- N 000125 006421
ウインドウ
シールド・プレート / エンジン・サポート、 右

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
----- N 000125 006449
ウインドウ
シールド・プレート / エンジン・サポート、 右

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
11 N 910105 006006
6角ボルト

これに変更 N 910105 006023 		-
11 N 910105 006023
6角ボルト
シールド・プレート / エンジン・サポート、 右 		001
17 N 914007 010066
ワッシャ付きボルト

これに変更 N 304017 010051
• +001 N 000000 003386 		-
17 N 304017 010051
6角ボルト
エンジン・サポートに取り付けるフロント・エンジン・マウント 		002
20 A 202 990 22 01
フランジ付き6角ボルト
フロント・エンジン・マウント / フレーム 		002
23 A 170 242 01 01
エンジン・サポート
後部

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 091061
 		001 A
23 A 170 242 05 01
エンジン・サポート
後部

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降: F 091062
 		001 A
26 A 140 240 13 18
ラバー・ブッシュ

これに変更 A 220 240 02 18 		-
26 A 220 240 02 18
エンジン・マウント
後部 		001
29 A 140 242 13 40
ホルダー
後部 		001
32 N 910105 008016
6角ボルト
トランスミッションに取り付けるブラケット 		004
35 N 910105 010018
6角ボルト
ブラケット/エンジン・マウント 		002
44 N 910105 008002
6角ボルト

これに変更 N 914126 008054 		-
44 N 914126 008054
ボルト

これに変更 N 910105 008026 		-
44 N 910105 008026
6角ボルト
エンジン・サポートに取り付けるエンジン・マウント 		002
47 A 124 990 06 12
ボルト
リヤ・エンジン・サポート / フロア 		006
