一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

Schema

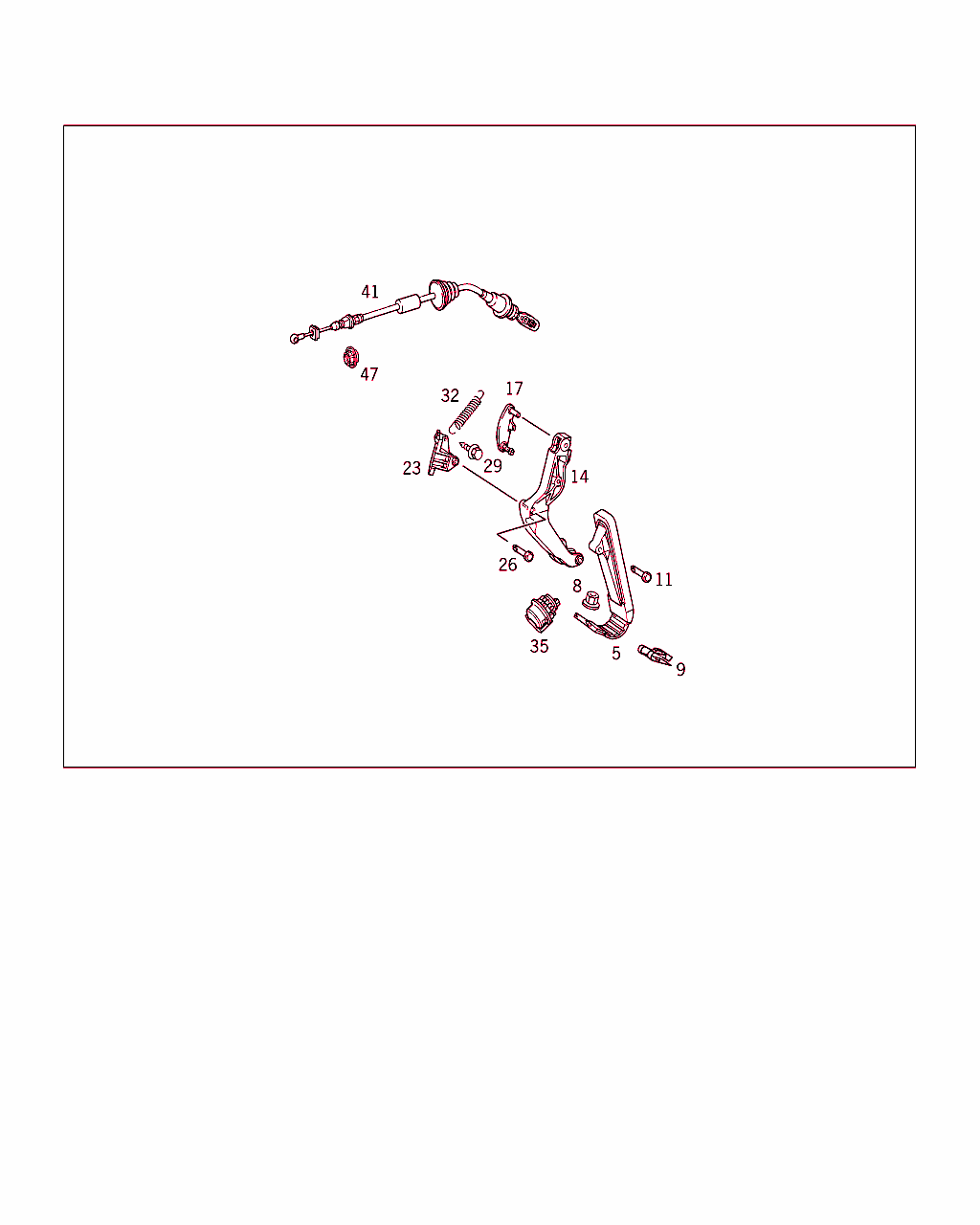

B30015000126.120910

[image]

B30015000121.970225

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 300 00 04
アクセル・ペダル 001
8 A 210 301 00 72
ナット
ファイヤ・ウォールに取り付けるアクセル・ペダル 		002
9 A 002 994 55 45
ヒューズ
ファイヤ・ウォールに取り付けるアクセル・ペダル 		001
11 A 140 301 03 74
ピン
アクセル・ペダル / レバー 		001
14 A 170 301 01 20
レバー
アクセル・ペダル 		001 LA
14 A 170 301 03 20
レバー
アクセル・ペダル 		001 RA
17 A 140 301 06 20
レバー

これに変更 A 140 300 17 25 		- LA
17 A 140 300 17 25
レバー
コントロール･ケーブル / アクセル･ペダル・レバー 		001 LA
17 A 124 301 13 20
レバー
コントロール･ケーブル / アクセル･ペダル・レバー 		001 RA
23 A 210 301 00 18
ベアリング
アクセル・ペダル・マウント 		001
26 A 210 301 01 74
ピン
アクセル・ペダル・レバー / マウント 		001
29 N 914031 006208
鉄板ビス
ファイヤウォールに取り付けるマウント 		001
32 A 140 993 19 10
スプリング
アクセル・ペダル 		001
35 A 124 300 01 41
ストッパ
アクセル・ペダル 		001 A
41 A 170 300 00 30
ワイヤ

♦ 以下から選択できます A 170 300 01 30 		001 LA
41 A 170 300 01 30
ケーブル

♦ 以下から選択できます A 170 300 00 30 		001 LA
41 A 170 300 02 30
ワイヤ

♦ 以下から選択できます A 170 300 03 30 		001 RA
41 A 170 300 03 30
ケーブル

♦ 以下から選択できます A 170 300 02 30 		001 RA
47 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
53 A 140 301 02 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:F 3876
 		001
56 A 140 301 03 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:F 3877
[665]
同時注文: A 140 300 05 28
 		001
59 A 011 542 87 17
センサ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 022015
 		001
59 A 012 542 33 17
センサ

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降: F 022016
 		001
62 A 140 300 01 28
レバー

これに変更 A 140 300 05 28
• +001 A 140 301 03 40 		-
65 A 140 300 05 28
ガイド・レバー

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 080358
例外: コード 809
その他 F 080359 (コード 808 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
65 A 140 300 08 28
ガイド・レバー

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
68 A 210 301 00 11
ロール

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:F 3876
 		001
71 N 006799 005009
ロック・ワッシャ
ロール / レバー

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:F 3876
 		001
74 N 006799 007007
ロック・ワッシャ

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:F 3876
 		001
77 N 304017 006016
6角ボルト
レバー / ホルダ 		002
80 A 601 993 08 10
スプリング

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:F 3876
 		001
83 A 140 301 00 43
クランプ・ピース
/ レバー

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:F 3877
 		001
86 A 140 993 06 20
スプリング
/ レバー

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:F 3877
 		001
86 A 140 993 09 20
スプリング
/ レバー 		001
89 N 304032 006002
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
89 N 913023 006001
ナット
コンソールのブラケット 		002
