一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

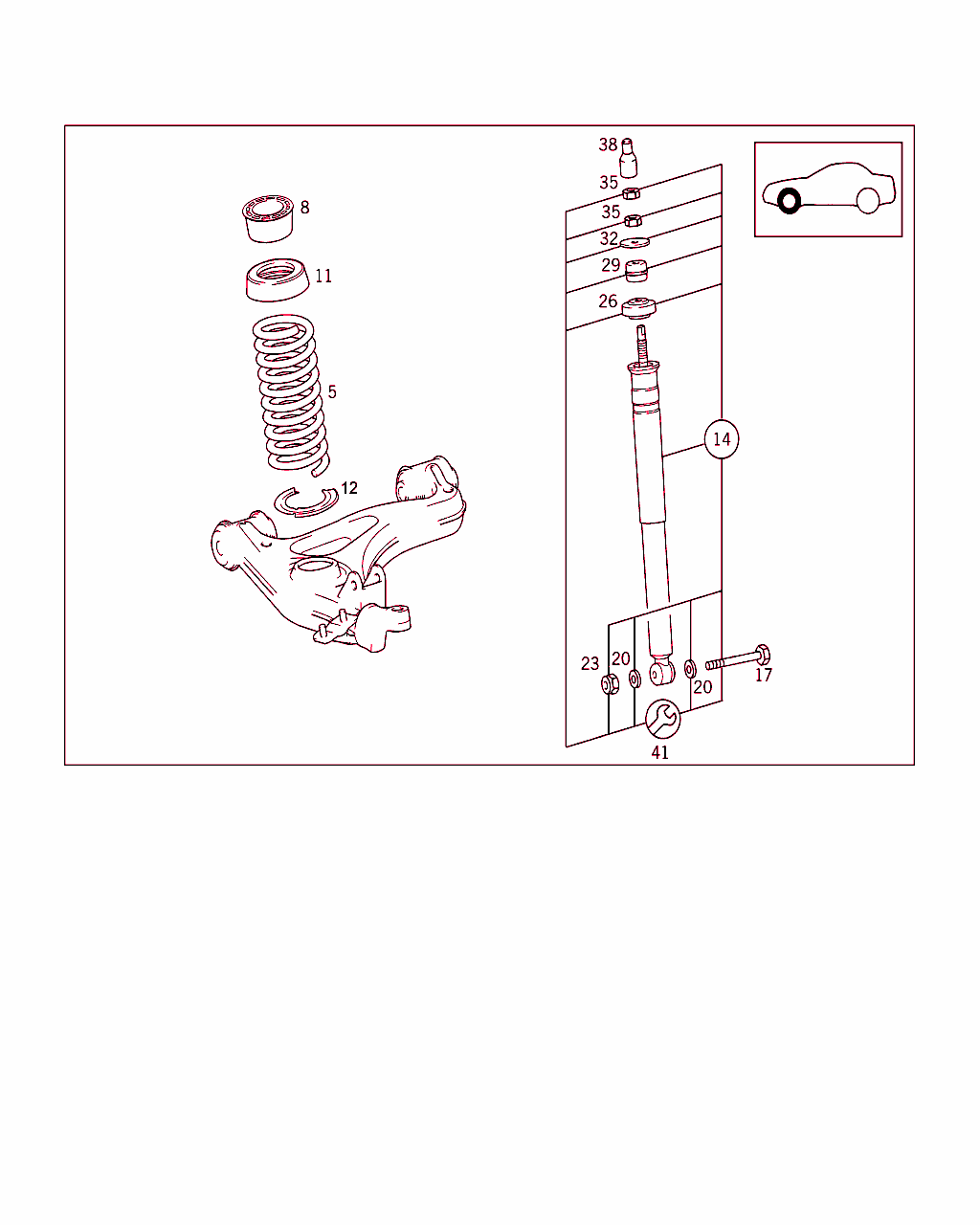

Schema

B32015000056.120509

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 321 00 04
フロント・スプリング
カラー識別マーク: 1 X レッド

ﾌｯﾄﾉｰﾄ解説
[009]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  5
                                         423            オートマチック・トランスミッション、ガソリン・エンジン車　　　　  5
  170.447         59                     481            フロア・アンダ・ガード (スチール・パネル)　　　　　　　　　　  3
                                         673            大容量　　　　バッテリ　　　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -62                           170 321 00 04               210 321 02 84
      63-67                           170 321 00 04               210 321 03 84
      68-71                           170 321 00 04               210 321 04 84
      72-75                           170 321 00 04               210 321 05 84
==============================================================================================================================
[100]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
 		002
8 A 210 321 01 95
サポート 002
11 A 210 321 02 84
シム
必要に応じて、突起数、
2 (9 MM)

ﾌｯﾄﾉｰﾄ解説
[009]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  5
                                         423            オートマチック・トランスミッション、ガソリン・エンジン車　　　　  5
  170.447         59                     481            フロア・アンダ・ガード (スチール・パネル)　　　　　　　　　　  3
                                         673            大容量　　　　バッテリ　　　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -62                           170 321 00 04               210 321 02 84
      63-67                           170 321 00 04               210 321 03 84
      68-71                           170 321 00 04               210 321 04 84
      72-75                           170 321 00 04               210 321 05 84
==============================================================================================================================
 		002
11 A 210 321 03 84
シム
必要に応じて、突起数、
3 (13 MM)

ﾌｯﾄﾉｰﾄ解説
[009]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  5
                                         423            オートマチック・トランスミッション、ガソリン・エンジン車　　　　  5
  170.447         59                     481            フロア・アンダ・ガード (スチール・パネル)　　　　　　　　　　  3
                                         673            大容量　　　　バッテリ　　　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -62                           170 321 00 04               210 321 02 84
      63-67                           170 321 00 04               210 321 03 84
      68-71                           170 321 00 04               210 321 04 84
      72-75                           170 321 00 04               210 321 05 84
==============================================================================================================================
 		002
11 A 210 321 04 84
シム
必要に応じて、突起数、
4 (17 MM)

ﾌｯﾄﾉｰﾄ解説
[009]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  5
                                         423            オートマチック・トランスミッション、ガソリン・エンジン車　　　　  5
  170.447         59                     481            フロア・アンダ・ガード (スチール・パネル)　　　　　　　　　　  3
                                         673            大容量　　　　バッテリ　　　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -62                           170 321 00 04               210 321 02 84
      63-67                           170 321 00 04               210 321 03 84
      68-71                           170 321 00 04               210 321 04 84
      72-75                           170 321 00 04               210 321 05 84
==============================================================================================================================
 		002
11 A 210 321 05 84
シム
必要に応じて、突起数、
5 (21 MM)

ﾌｯﾄﾉｰﾄ解説
[009]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  5
                                         423            オートマチック・トランスミッション、ガソリン・エンジン車　　　　  5
  170.447         59                     481            フロア・アンダ・ガード (スチール・パネル)　　　　　　　　　　  3
                                         673            大容量　　　　バッテリ　　　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -62                           170 321 00 04               210 321 02 84
      63-67                           170 321 00 04               210 321 03 84
      68-71                           170 321 00 04               210 321 04 84
      72-75                           170 321 00 04               210 321 05 84
==============================================================================================================================
 		002
12 A 202 321 00 36
サポート 002
14 A 170 320 00 30
ショック・アブソーバ

これに変更 A 170 320 01 30

ﾌｯﾄﾉｰﾄ解説
[200]
2 個 1 組でのみ交換可能
 		-
14 A 170 320 01 30
ショック・アブソーバ
納品内容

ﾌｯﾄﾉｰﾄ解説
[200]
2 個 1 組でのみ交換可能
 		002
17 N 308676 010017
6角ボルト
ロワ・コントロール・アームに取り付けるショック・アブソーバ

これに変更 N 910105 010003
• +001 N 913023 010002 		002
17 N 910105 010003
6角ボルト
ロワ・コントロール・アームに取り付けるショック・アブソーバ 		002
20 N 000125 010532
ウインドウ
ロワ・コントロール・アームに取り付けるショック・アブソーバ 		004
23 N 913004 010011
ナット
ロワ・コントロール・アームに取り付けるショック・アブソーバ

これに変更 N 913023 010002
• +001 N 910105 010003 		002
23 N 913023 010002
ナット
ロワ・コントロール・アームに取り付けるショック・アブソーバ 		002
26 A 202 326 04 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
29 A 202 326 01 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
32 A 202 326 00 76
ウインドウ
ショック・アブソーバ / フレーム 		002
35 N 308673 010000
ヘキサゴン・ナット
ショック・アブソーバ / フレーム 		004
38 A 170 323 01 38
ダスト・キャップ
レンチ・サイズ:
17 MM, TO A170 320 00 30 		002
38 A 170 323 02 38
ダスト・キャップ
レンチ・サイズ:
16 MM, TO A170 320 01 30 		002
41 A 202 320 00 56
リペア・キット

これに変更 A 202 320 02 56 		-
41 A 202 320 02 56
リペア・キット
フロント・ショック・アブソーバ・マウント 		002
