一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

Schema

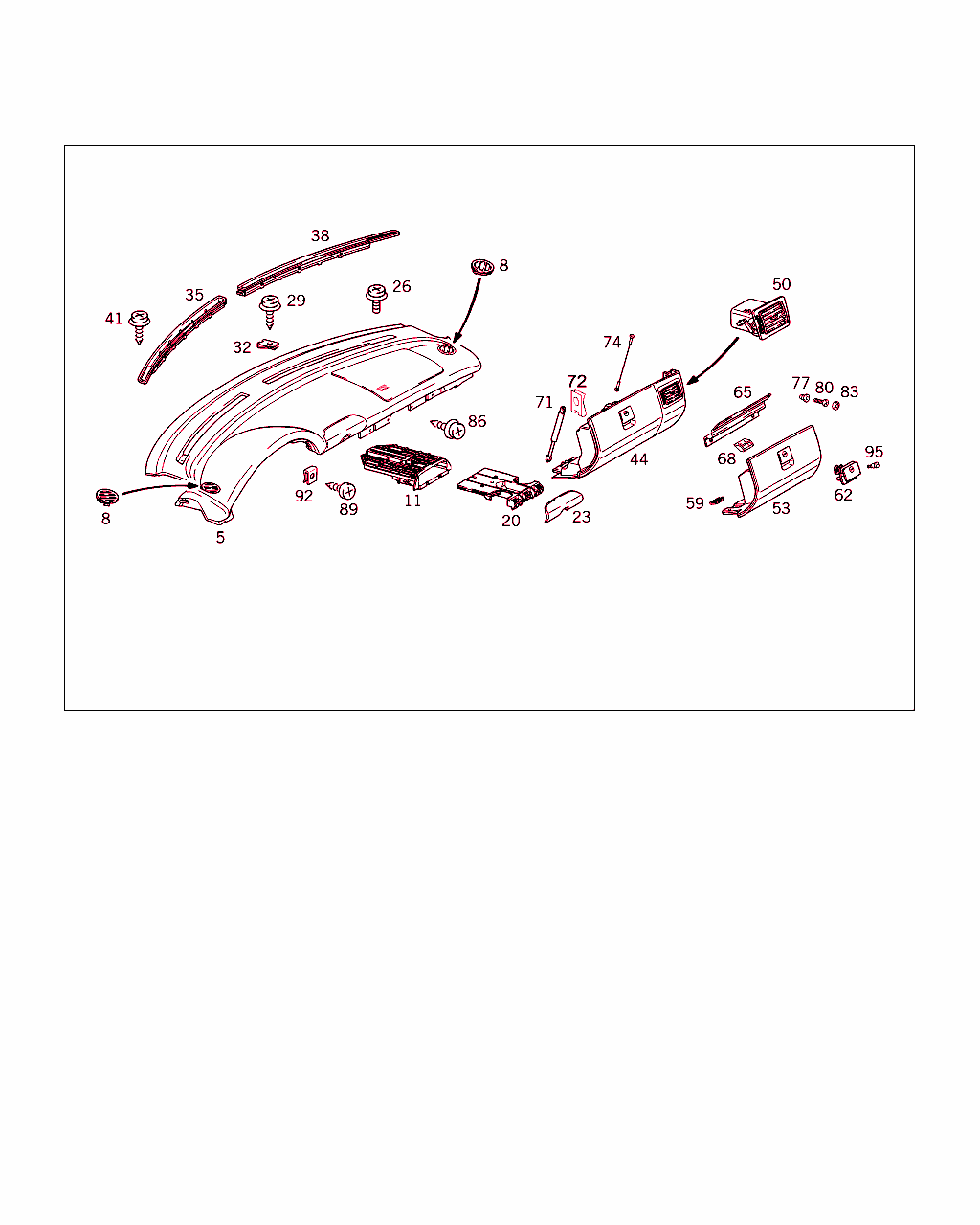

B68200000018.040810

[image]

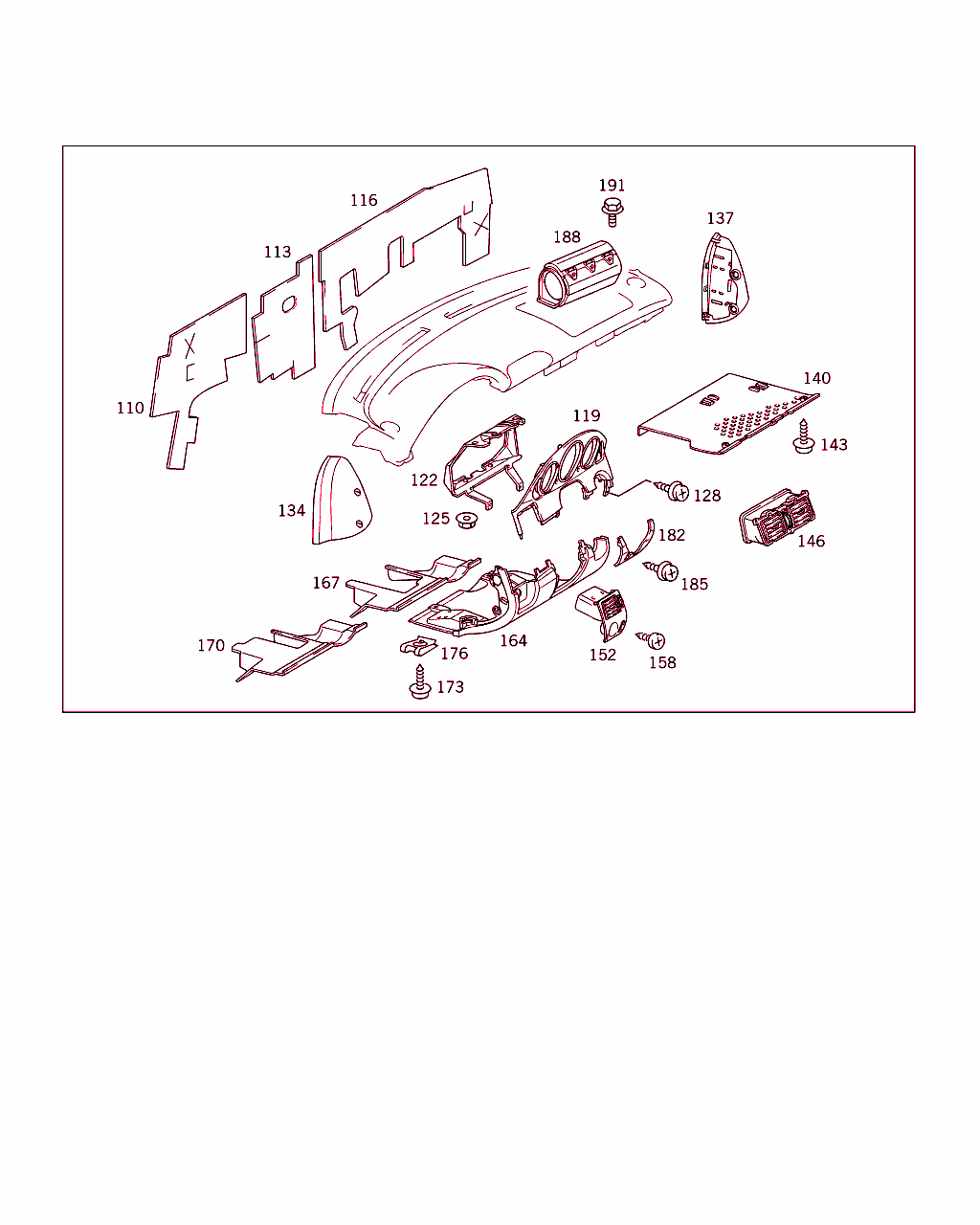

B68200000019.010525

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 680 03 87
インストルメント・パネル
上部 		001 LA
5 A 170 680 04 87
インストルメント・パネル
上部 		001 RA
8 A 170 830 00 89
トリム・リング 002
11 A 170 680 11 52
ハウジング 001
----- A 170 680 12 52
ハウジング

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
20 B6 6 92 0104
ブラケット
CUPHOLDER
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 309
ｺｰﾄﾞ日付指定名称
[309]19960806カップ・ホルダ
19961203カップ・ホルダ
 		001
23 A 170 680 04 98
カバー 001 LA
23 A 170 680 05 98
カバー 001 RA
26 N 914151 005003
ボルト
インストルメント・パネル / センタ・コンソール 		002
29 N 914127 004305
鉄板ビス
クロス・メンバに取り付けるインストルメント・パネル 		002
32 A 000 994 14 45
ヒューズ
クロス・メンバに取り付けるインストルメント・パネル 		002
35 A 170 831 01 59
トリム・リング
左デフロスタ・ノズル 		001
38 A 170 831 02 59
トリム・リング
右デフロスタ・ノズル 		001
41 N 914127 004202
鉄板ビス 002
44 A 170 680 12 87
インストルメント・パネル

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 LA
44 A 170 680 11 87
インストルメント・パネル

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 RA
50 A 170 830 04 54
ノズル
右グローブ・ボックス・ハウジング 		001 LA
50 A 170 830 03 54
ノズル
左グローブ・ボックス・ハウジング 		001 RA
53 A 170 680 01 98
グローブ・ボックス・カバー

これに変更 A 170 680 06 98 		- LA
53 A 170 680 06 98
カバー

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 LA
53 A 170 680 02 98
グローブ・ボックス・カバー

これに変更 A 170 680 07 98 		- RA
53 A 170 680 07 98
カバー

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 RA
----- A 202 680 00 51
ヒンジ

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		002
59 A 202 994 04 45
クリップ 002
62 A 170 680 05 84
シール・キャップ
グローブ・ボックス 		001
65 A 170 680 24 36
カバー 001 RA
68 A 170 689 00 32
ブラケット 001
71 A 170 680 00 26
ダンパ 001
72 N 912007 006003
クリップ 004
74 A 170 689 00 87
ストッパ 001
77 A 123 988 02 25
ペグ 002
80 A 123 990 01 22
ボルト 002
83 A 123 987 00 45
キャップ 002
86 N 914127 004202
鉄板ビス 012
89 N 007981 003350
鉄板ビス 001
92 A 140 994 10 45
ヒューズ 004
95 A 170 680 06 84
シール・キャップ
(ロック・シリンダ)

ﾌｯﾄﾉｰﾄ解説
[220]
追加で同時に注文: シール・キャップ A 170 680 05 84
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
[429]
盗難関連部品
 		001
110 A 170 682 03 04
ダンパ
インストルメント・パネルに
LINKS

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: F 19512
 		001
110 A 170 682 15 28
ダンパ
インストルメント・パネルに
LINKS

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: F 19513
 		001
113 A 170 682 02 04
ダンパ
インストルメント・パネルに
MITTE 		001 L
113 A 170 682 16 28
ダンパ
インストルメント・パネルに
MITTE 		001 R
116 A 170 682 04 04
ダンパ
インストルメント・パネルに
RECHTS 		001
119 A 170 680 03 36
カバー

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 L
119 A 170 680 04 36
カバー

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 R
122 A 170 680 01 34
フレーム 001
125 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
125 N 913023 006001
ナット
インストルメント・クラスタ・フレーム / ステアリング・コンソール 		002
128 N 914127 004202
鉄板ビス
インストルメント・クラスタ・カバー / ミディアム・コンソール 		001
----- A 001 988 34 42
シール・キャップ

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		002
134 A 170 689 01 83
カバー
インストルメント・パネル、左外側 		001
137 A 170 689 02 83
カバー
インストルメント・パネル、右外側 		001
140 A 170 680 02 36
カバー
右下部、右運転席側の場合 		001 LA
140 A 170 680 01 36
カバー
左下部、左運転席側の場合 		001 RA
143 N 914127 004202
鉄板ビス
カバー / グローブ・ボックス・ハウジング 		002
146 A 170 830 00 54
ノズル
中央 		001
152 A 170 830 01 54
ノズル
左 		001 LA
152 A 170 830 02 54
ノズル
右 		001 RA
158 N 007981 003238
鉄板ビス 001 LA
164 A 170 680 07 87
インストルメント・パネル
インストルメント・パネル左側の下

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 LA
164 A 170 680 08 87
インストルメント・パネル
インストルメント・パネル右側の下

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 RA
167 A 170 680 19 36
カバー

これに変更 A 170 680 42 36 		- LA
167 A 170 680 42 36
カバー
インストルメント・パネル左側の下 		001 LA
170 A 170 680 12 36
カバー
インストルメント・パネル右側の下 		001 RA
173 N 914127 004202
鉄板ビス
インストルメント・パネル下部に取り付けるカバー 		009
176 A 140 994 10 45
ヒューズ
インストルメント・パネル下部に取り付けるカバー 		002
182 A 170 683 03 26
トリム・リング
VERSTELLBARE LENKUNG

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 LA
182 A 170 683 04 26
トリム・リング
VERSTELLBARE LENKUNG

ﾌｯﾄﾉｰﾄ解説
[901]
============================================================================I
コードおよび色番号:                                                     I
    021   I    022   I    ...   I    ...   I    ...   I    026   I    027   I
    221   I    222   I    ...   I    ...   I    225   I    ...   I    227   I
 アンスラサイトI　　　  青色　　　  I    ...   I    ...   I   クォーツ　  I   緑色　　　  I    赤色　　  I
[902]
  NO.9B50 I  NO.9B50 I  ....... I  ....... I  NO.9B50 I  NO.9B50 I  NO.9B50 I
[903]
  NO.7211 I  NO.5213 I  ....... I  ....... I  NO.1424 I  NO.6305 I  NO.3475 I
[904]
  NO.9B57 I  NO.9B57 I  ....... I  ....... I  NO.9B57 I  NO.9B57 I  NO.9B57 I
[905]
  NO.9B50 I  NO.5B50 I  ....... I  ....... I  NO.8G70 I  NO.6B81 I  NO.3B74 I
[906]
  NO.9C44 I  NO.9C44 I  ....... I  ....... I  NO.9C44 I  NO.9C44 I  NO.9C44 I
============================================================================I
 		001 RA
185 N 914127 004202
鉄板ビス 001
188 A 210 860 04 05
リテーニング・システム

これに変更 A 210 860 08 05

ﾌｯﾄﾉｰﾄ解説
[070]
旧部品を使いきる、車台番号 F 038553 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
188 A 210 860 08 05
エアバッグ・ユニット

これに変更 A 170 860 07 05

ﾌｯﾄﾉｰﾄ解説
[080]
アイデント・ナンバ 31.03.2000、(YAP 15784/99) 旧部品番号を使用のこと
 		-
188 A 170 860 07 05
リテーニング・システム
(エアバッグ) 		001
191 N 914007 006012
ワッシャ付きボルト

これに変更 N 304017 006018
• +001 N 006902 006102 		-
191 N 304017 006018
6角ボルト
(エアバッグ) 		004
----- A 210 817 12 20
ラベル
助手席側

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
