一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

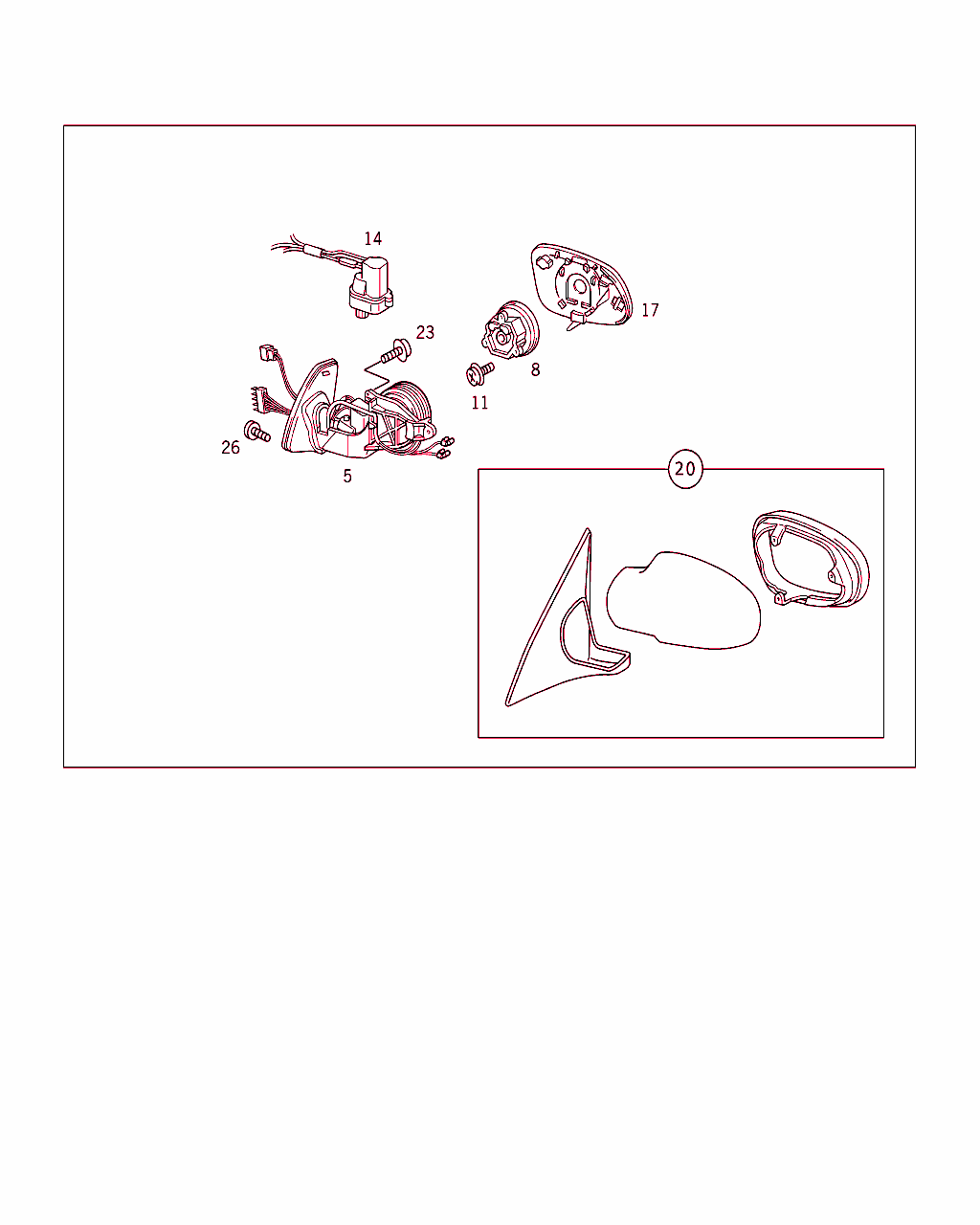

Schema

B72070000024.120910

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 810 03 76
フレーム
ハウジング非装備およびミラー・ガラス (可倒式、左) 非装備 		001
5 A 170 810 04 76
フレーム
ハウジング非装備およびミラー・ガラス (可倒式、右) 非装備 		001
8 A 202 820 59 42
モータ

これに変更 A 202 820 01 42 		-
8 A 202 820 01 42
モータ

これに変更 A 202 820 83 42 		-
8 A 202 820 83 42
モータ
左ミラー・ガラス調整 		001
8 A 202 820 76 42
モータ

これに変更 A 202 820 02 42 		-
8 A 202 820 02 42
モータ

これに変更 A 202 820 84 42 		-
8 A 202 820 84 42
モータ
右ミラー・ガラス調整 		001
11 N 914151 003002
ボルト 006
14 A 170 820 09 42
モータ
ハウジング調整、左側 		001
14 A 170 820 10 42
モータ
ハウジング調整、右側 		001
17 A 170 810 01 21
ミラー・ガラス
?非球面状に湾曲、左 		001
17 A 170 810 04 21
ミラー・ガラス
?非球面状に湾曲、右 		001
20 A 170 810 01 79
TS ミラー・シェル
部品キット、左

ﾌｯﾄﾉｰﾄ解説
[950]
=================================================================================================I
カラー・ナンバ                  I   外側塗装の場合                                                             I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.9143                     I   CODE 143                                                        I
 NO.9149                     I   CODE 149                                                        I
 NO.9189                     I   CODE 189                                                        I
 NO.9197                     I   CODE 197                                                        I
 NO.6279                     I   CODE 279                                                        I
 NO.5352                     I   CODE 352                                                        I
 NO.3548                     I   CODE 548                                                        I
 NO.3582                     I   CODE 582                                                        I
 NO.3586                     I   CODE 586                                                        I
 NO.1685                     I   CODE 685                                                        I
 NO.9744                     I   CODE 744                                                        I
=================================================================================================I
 		001
20 A 170 810 00 79
TS ミラー・シェル
部品キット、右

ﾌｯﾄﾉｰﾄ解説
[950]
=================================================================================================I
カラー・ナンバ                  I   外側塗装の場合                                                             I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.9143                     I   CODE 143                                                        I
 NO.9149                     I   CODE 149                                                        I
 NO.9189                     I   CODE 189                                                        I
 NO.9197                     I   CODE 197                                                        I
 NO.6279                     I   CODE 279                                                        I
 NO.5352                     I   CODE 352                                                        I
 NO.3548                     I   CODE 548                                                        I
 NO.3582                     I   CODE 582                                                        I
 NO.3586                     I   CODE 586                                                        I
 NO.1685                     I   CODE 685                                                        I
 NO.9744                     I   CODE 744                                                        I
=================================================================================================I
 		001
23 N 914151 003002
ボルト 010
26 N 007985 005175
ボルト
ドアに取り付けるミラー 		006
