一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

Schema

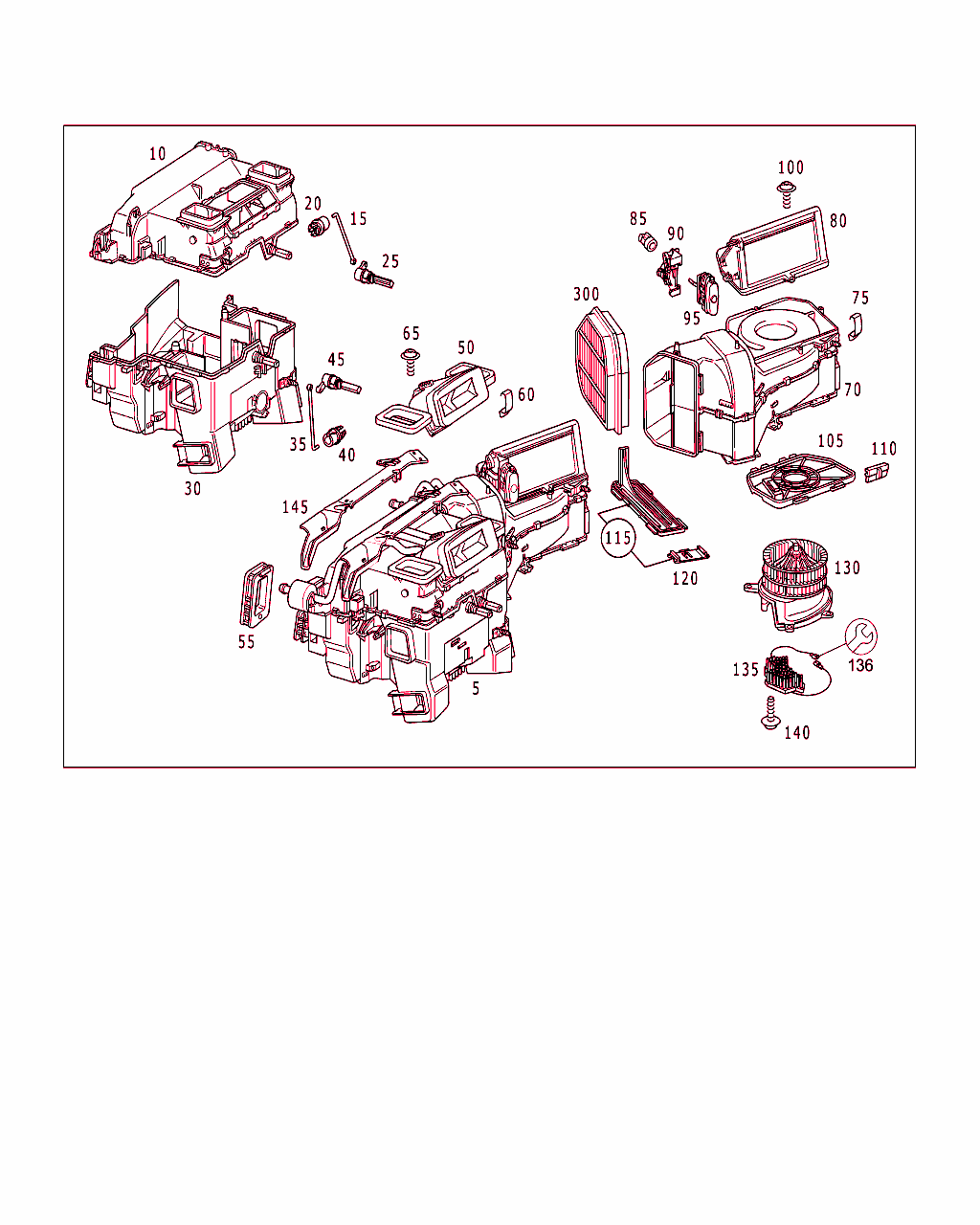

B83015000009.130918

[image]

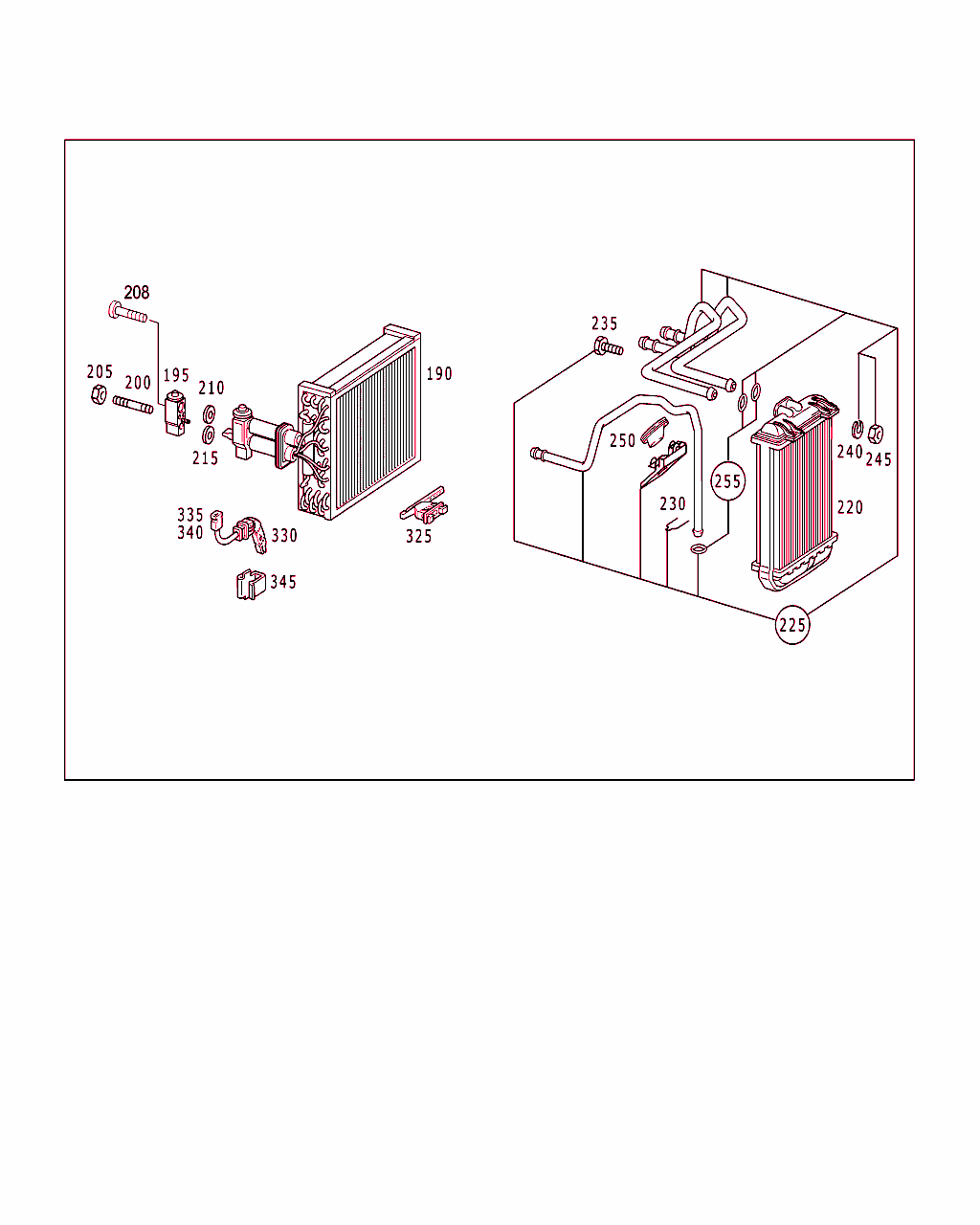

B83015000010.051020

[image]

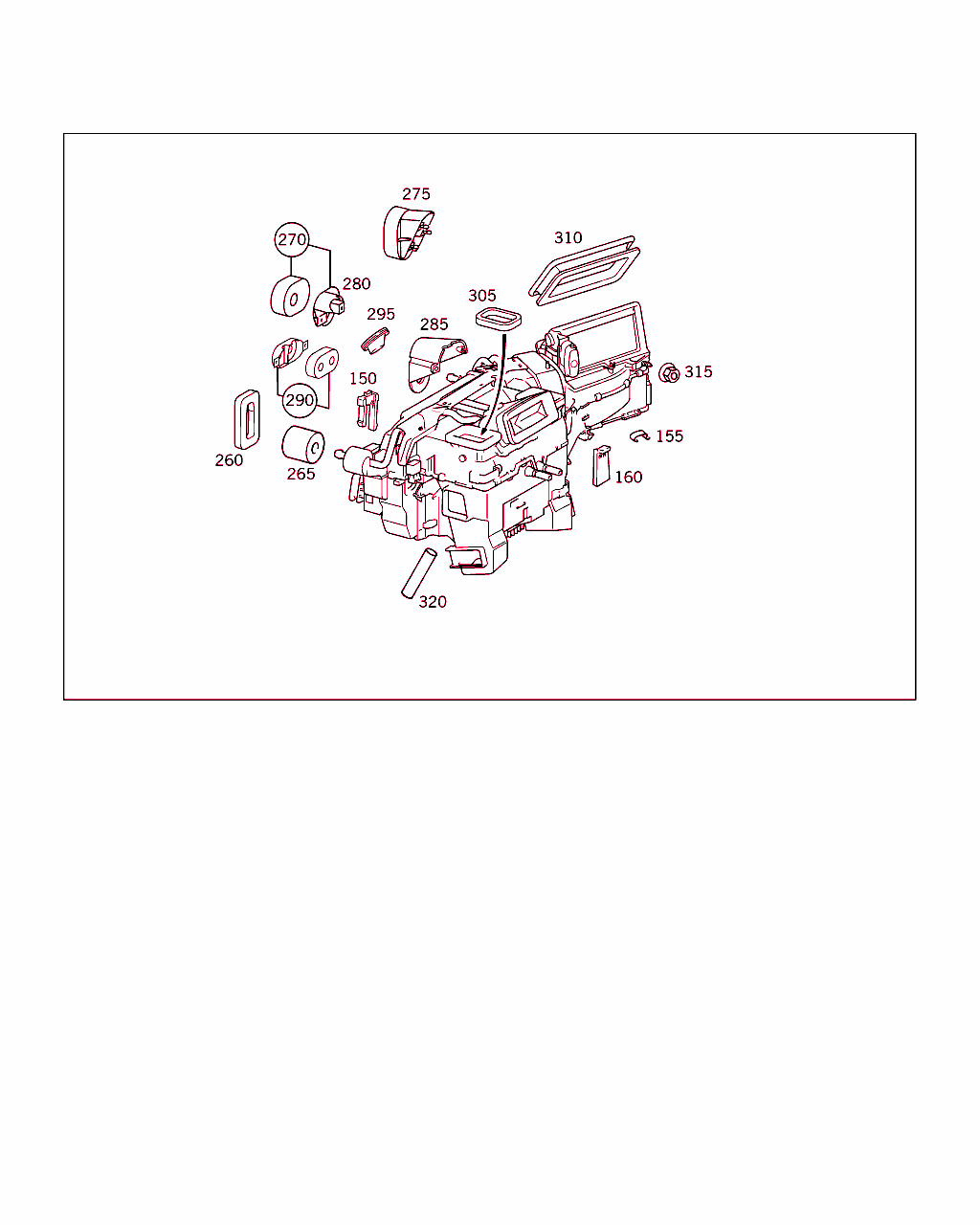

B83015000011.000529

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 830 08 62
ヒータ・ハウジング
エアコン／テンプマチック 		001 LA
5 A 170 830 09 62
ヒータ・ユニット
エアコン／テンプマチック 		001 RA
10 A 170 830 06 03
ハウジング
上部 		001 LA
10 A 170 830 07 03
ハウジング
上部 		001 RA
15 A 210 830 02 33
コントロールレバー 001
20 A 003 988 50 78
クリップ 001
25 A 210 835 02 43
レバー 001
30 A 170 830 08 03
ハウジング
下部 		001 LA
30 A 170 830 09 03
ハウジング
下部 		001 RA
35 A 210 830 03 33
コントロールレバー 001
40 A 003 988 50 78
クリップ 001
45 A 210 835 03 43
レバー 001 LA
45 A 210 835 02 43
レバー 001 RA
50 A 202 830 10 03
ハウジング
センタ・ノズル 		001 RA
50 A 210 830 53 03
ハウジング
センタ・ノズル 		001 LA
55 A 170 835 02 51
アダプタ

これに変更 A 170 835 05 51 		- LA
55 A 170 835 05 51
アダプタ 001 LA
55 A 170 835 03 51
アダプタ

これに変更 A 170 835 01 51 		- RA
55 A 170 835 01 51
アダプタ 001 RA
60 A 201 835 01 34
クリップ
センタ・ノズル接続ピース / ハウジング上部 		NB
60 A 201 835 01 34
クリップ
ハウジング下部に取り付けるハウジング上部 		NB
65 A 140 984 16 29
ボルト、特殊形状
ハウジング下部に取り付けるハウジング上部 		NB
65 A 140 984 16 29
ボルト、特殊形状
センタ・ノズル接続ピース / ハウジング上部 		NB
65 A 140 984 16 29
ボルト、特殊形状
ブロワ・ハウジング 		006
70 A 202 830 51 03
ハウジング
ブロワ・ハウジング 		001 LA
70 A 202 830 57 03
ハウジング
ブロワ・ハウジング 		001 RA
75 A 201 835 01 34
クリップ
ブロワ・ハウジング 		012
80 A 202 830 46 03
ハウジング
外気/内気循環 		001 LA
80 A 202 830 16 03
ハウジング
外気/内気循環 		001 RA
85 A 005 988 89 78
クリップ 002
90 A 202 800 13 76
機構
外気/内気循環 		001 LA
95 A 202 800 18 75
エレメント
外気/内気循環 		001 LA
95 A 202 800 22 75
エレメント
外気/内気循環 		001 RA
100 A 140 984 16 29
ボルト、特殊形状
フレッシュ・エア・コントロール 		003 LA
100 A 140 984 16 29
ボルト、特殊形状
ハウジング 		004
105 A 202 835 10 40
ハウジング
ブロワ・カバー 		001 LA
105 A 202 835 12 40
ハウジング
ブロワ・カバー 		001 RA
110 A 202 835 01 42
スライダ 002
115 A 202 830 23 03
ハウジング
フィルタ・カバー 		001
120 A 202 835 00 42
スライダ 002
----- A 140 984 16 29
ボルト、特殊形状

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		004
130 A 202 820 93 42
モータ
ブロワ 		001 LA
130 A 202 820 92 42
モータ
ブロワ 		001 RA
135 A 202 820 73 10
ブロワ・レギュレータ

これに変更 A 210 820 62 10 		-
135 A 210 820 62 10
ブロワ・レギュレータ

これに変更 A 210 870 02 10 		001
135 A 210 870 02 10
ブロワ・レギュレータ 001
136 A 202 440 10 07
ケーブル・ハーネス
リペア・キット
TO 210 870 02 10 		001
140 N 007981 004330
鉄板ビス
ブロワ / ハウジング 		004
145 A 170 835 00 09
カバー
熱交換器パイプ 		001 LA
145 A 170 835 01 09
カバー
熱交換器パイプ 		001 RA
150 A 202 835 06 14
ホルダー
熱交換器フィード・ライン 		001 LA
155 A 201 835 01 34
クリップ
ヒータ・ハウジング / ブロワ 		005
160 A 000 835 18 34
スプリング
ヒータ・ハウジング / ブロワ 		002
190 A 170 830 02 58
エバポレータ

これに変更 A 170 830 06 58 		- LA
190 A 170 830 06 58
エバポレータ 001 LA
190 A 170 830 01 58
エバポレータ 001 RA
195 A 202 830 01 84
エクスパンション・バルブ
(エクスパンション・バルブ)

これに変更 A 901 830 00 84 		001
195 A 901 830 00 84
エクスパンション・バルブ
(エクスパンション・バルブ) 		001
200 N 000939 006003
ボルト 001
205 N 913012 006001
ナット 001
208 N 000000 002053
6角丸頭ボルト
エバポレータに取り付けるエクスパンション・ バルブ
M5X35 		002
210 A 140 997 07 45
Oリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
215 A 140 997 08 45
シールリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
220 A 202 830 04 61
熱交換器 001
225 A 002 830 10 15
TS パイプ
パッケージ 		001 LA
225 A 002 830 11 15
TS パイプ
パッケージ 		001 RA
230 A 140 835 00 34
スプリング
熱交換器パイプ 		001
235 N 304017 005011
6角ボルト 001
240 N 912004 005103
ロック・ワッシャ 001
245 N 000562 005001
ナット 001
250 A 202 835 02 98
ガスケット 001
255 A 000 835 79 98
ガスケット・セット
パッケージ 		001
260 A 220 830 01 98
ウェザ・ストリップ
エクスパンション・ バルブからパーティションへ 		001
265 A 210 830 02 98
ウェザ・ストリップ
フィード・パイプからファイア・ウォール 		001 LA
270 A 170 835 01 98
ガスケット
フィード・パイプからファイア・ウォール 		001 RA
275 A 202 835 07 14
ホルダー
フィード・パイプからファイア・ウォール 		001 RA
280 A 170 835 01 11
プレート
フィード・パイプからファイア・ウォール 		001 RA
285 A 170 835 00 11
プレート
リターン・パイプからファイア・ウォールへ 		001 LA
290 A 000 830 09 98
TS ウェザ・ストリップ
リターン・パイプからファイア・ウォールへ 		001 LA
295 A 202 835 02 98
ガスケット
リターン・パイプからファイア・ウォールへ 		001 RA
300 A 210 830 08 18
ダスト・フィルタ
ダスト・フィルタ 		001
305 A 202 835 04 98
ガスケット

これに変更 A 210 835 08 98 		-
305 A 210 835 08 98
ガスケット 002
310 A 202 835 12 98
ガスケット 001
315 N 910104 006000
ワッシャ付きナット
ヒータ・ユニット 		003
320 A 170 835 01 97
ホース
ウォータ・ドレン 		002
325 A 210 830 04 72
温度センサ
熱交換器 		001
330 A 140 830 01 72
温度センサ

これに変更 A 210 830 05 72 		-
330 A 210 830 05 72
温度センサ
エバポレータ

これに変更 A 210 830 07 72 		001
330 A 210 830 07 72
温度センサ
エバポレータ 		001
335 A 012 545 84 28
コネクタ・ハウジング 001
340 A 011 545 16 28
プラグ・ピン 002
345 A 201 988 41 78
クリップ
温度センサ・プラグをエアコン・ユニットに 		001
