スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

Schema

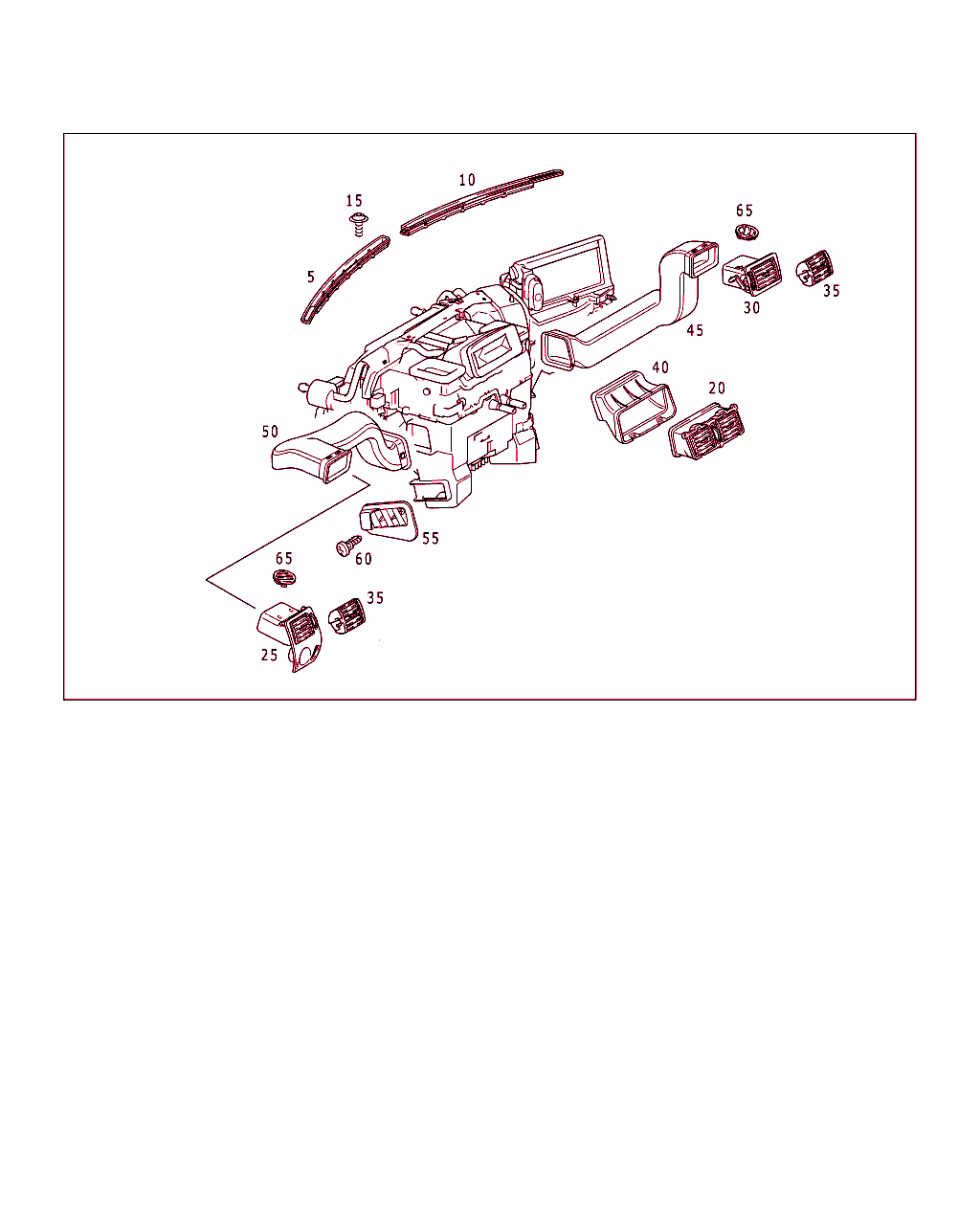

1つめのイラスト

`B83165000131.990614`

[image]

x	番号	部品番号	名称/補足ｲﾝﾌｫﾒｰｼｮﾝ	数	ﾊﾞｰｼﾞｮﾝ

	5	A 170 831 01 59	トリム・リング左デフロスタ・ノズル	001
	10	A 170 831 02 59	トリム・リング右デフロスタ・ノズル	001
	15	N 914127 004202	鉄板ビス	002
	20	A 170 830 00 54	ノズル中央	001
	25	A 170 830 01 54	ノズル左	001	LA
	25	A 170 830 02 54	ノズル右	001	RA
	30	A 170 830 03 54	ノズル左グローブ・ボックス・ハウジング	001	RA
	30	A 170 830 04 54	ノズル右グローブ・ボックス・ハウジング	001	LA
	35	A 170 830 00 74	ウインド・シェードこれに変更 A 170 830 01 74	-
	35	A 170 830 01 74	ウインド・シェードサイド・ノズル	002
	40	A 170 831 16 46	ダクト中央	001
	45	A 170 831 02 46	ダクトヒータ・ボックスと右サイド・ノズルの間	001	LA
	45	A 170 831 05 46	ダクトヒータ・ボックスと左サイド・ノズルの間	001	RA
	50	A 170 831 01 46	ダクトヒータ・ボックスと左サイド・ノズルの間	001	LA
	50	A 170 831 06 46	ダクトヒータ・ボックスと右サイド・ノズルの間	001	RA
	55	A 170 830 01 66	エア・ガイド・フィン左レッグ・ルーム	001
	55	A 170 830 02 66	エア・ガイド・フィン右レッグ・ルーム	001
	60	A 202 988 01 28	プラグ	002
	65	A 170 830 00 89	トリム・リングサイド・ウインドウ・デフロスタ・ノズル	002
