一覧

SLK ロードスター
170.444 => SLK 200 KOMPRESSOR
M: 111958
GM: 716622, 716630
GA: 722616

Schema

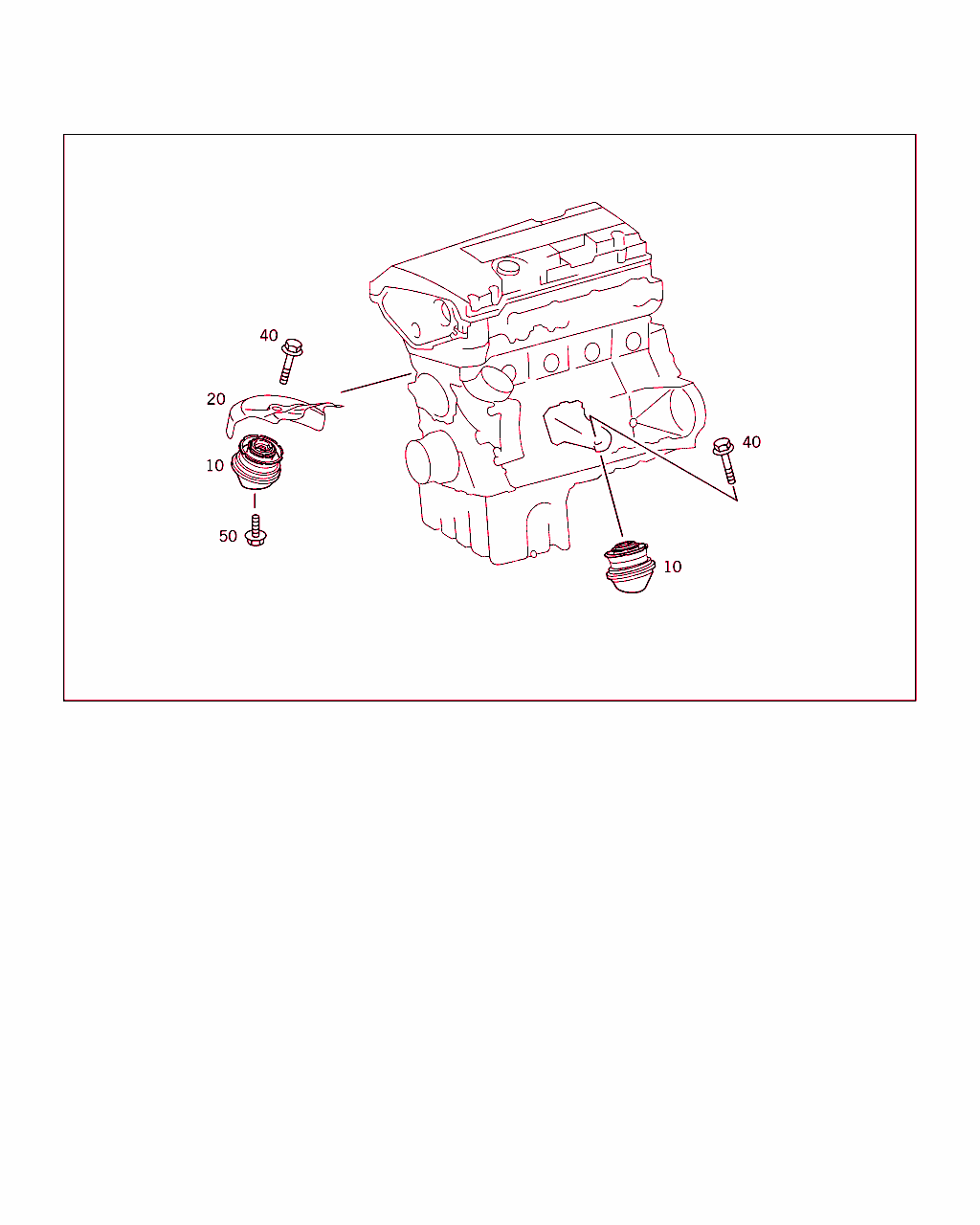

B24015000126.990827

[image]

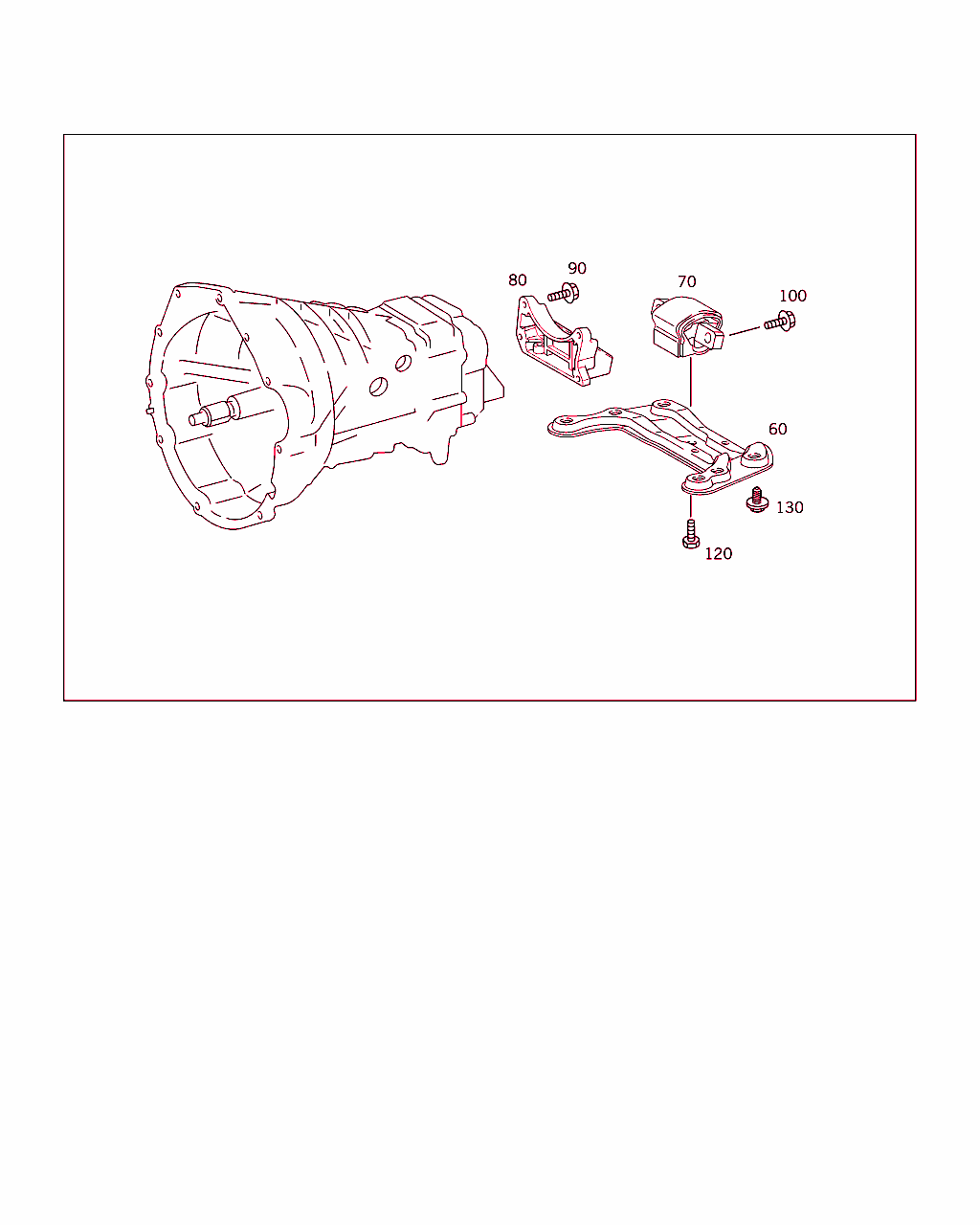

B24015000127.990827

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 220 240 19 17
ラバー・ブッシュ
左フロント 		001
10 A 220 240 26 17
ラバー・ブッシュ
右フロント 		001
20 A 170 241 06 34
シールド・プレート
左フロント 		001
40 N 914007 010066
ワッシャ付きボルト
エンジン・サポートに取り付けるフロント・エンジン・マウント
M10X60

これに変更 N 304017 010051
• +001 N 000000 003260 		002
40 N 304017 010051
6角ボルト
エンジン・サポートに取り付けるフロント・エンジン・マウント
M10X60 		002
50 A 202 990 22 01
フランジ付き6角ボルト
フロント・エンジン・マウント / フレーム
M8X21 		002
60 A 170 242 02 01
エンジン・サポート
後部 		001
60 A 170 242 05 01
エンジン・サポート
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199612125 速オートマチック・トランスミッション
 		001
70 A 220 240 02 18
エンジン・マウント
後部 		001
80 A 140 242 13 40
ホルダー
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199612125 速オートマチック・トランスミッション
 		001
90 N 910143 008003
6角丸頭ボルト
トランスミッションに取り付けるブラケット
M8X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199612125 速オートマチック・トランスミッション
 		004
100 N 000000 000428
6角ボルト
エンジン・マウント / ブラケットまたはトランスミッション
M10X35 		002
120 N 910105 008004
6角ボルト
エンジン・サポートに取り付けるエンジン・マウント
M8X20

これに変更 N 000000 000276 		002
120 N 000000 000276
6角丸頭ボルト
エンジン・サポートに取り付けるエンジン・マウント
M8X20 		002
130 A 124 990 06 12
ボルト
リヤ・エンジン・サポート / フロア 		006
