一覧

SLK ロードスター
171.442 => SLK 200 KOMPRESSOR
M: 271944
GM: 711656, 716628, 716631
GA: 722695

Schema

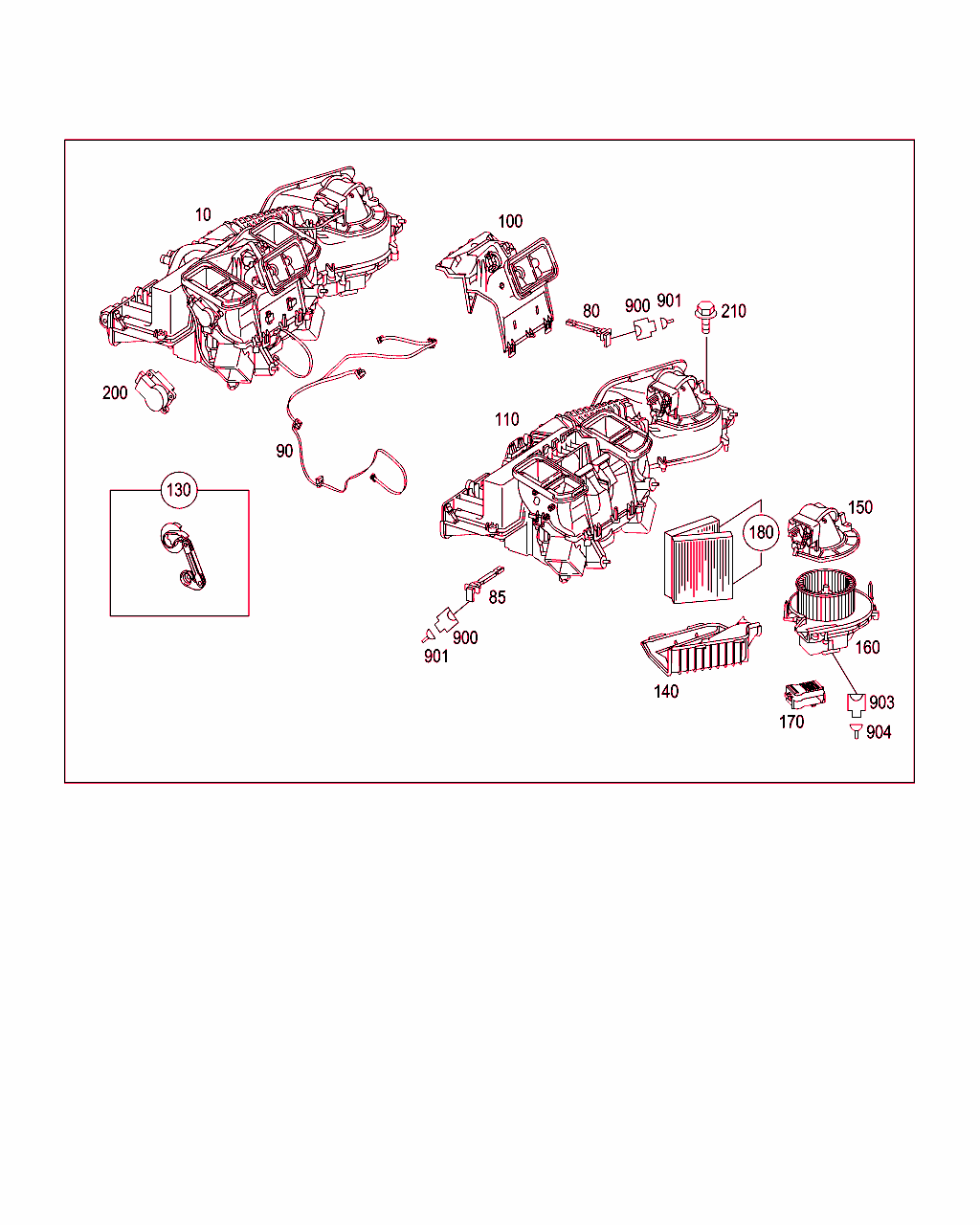

B83035000020.060725

[image]

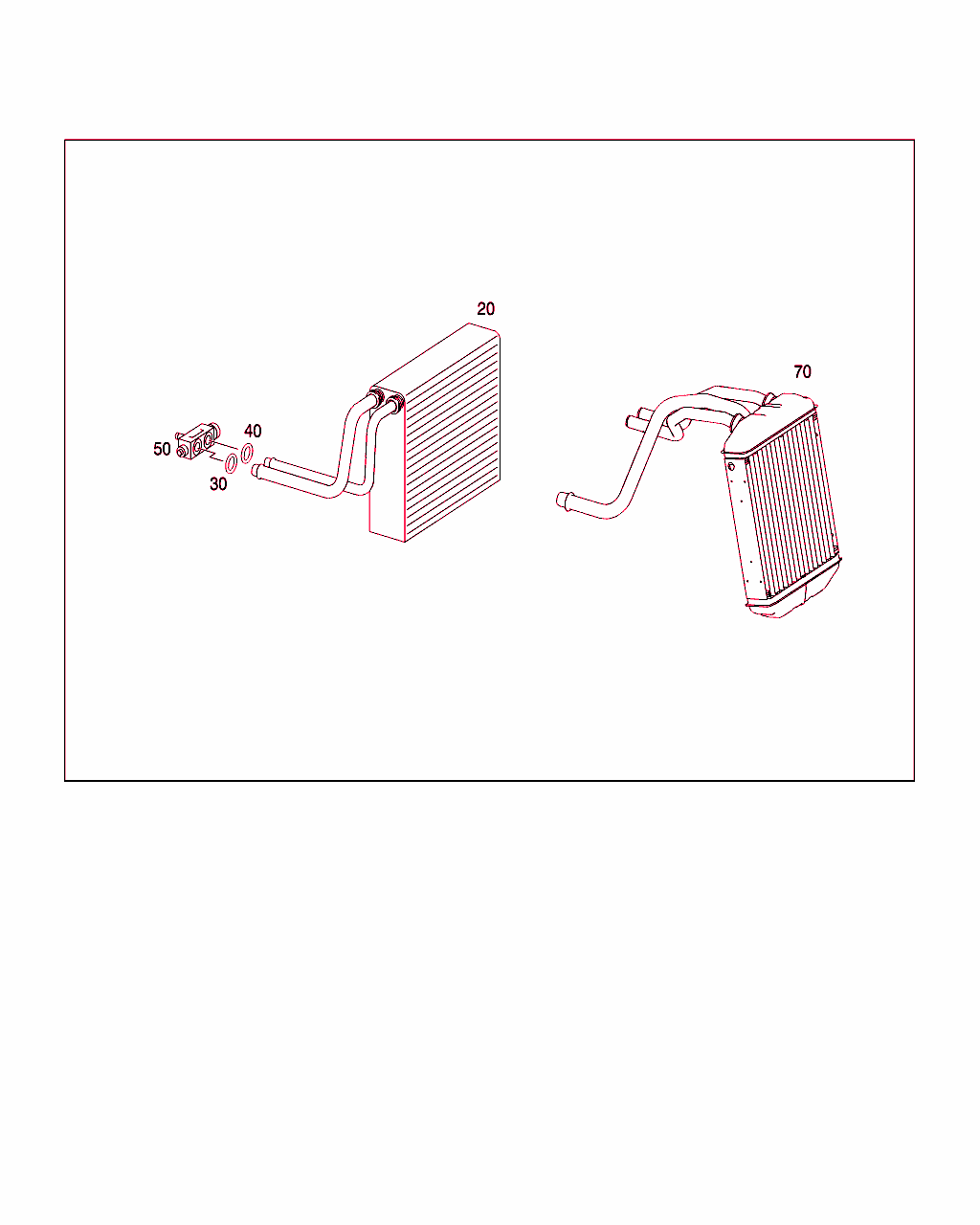

B83035000021.031113

[image]

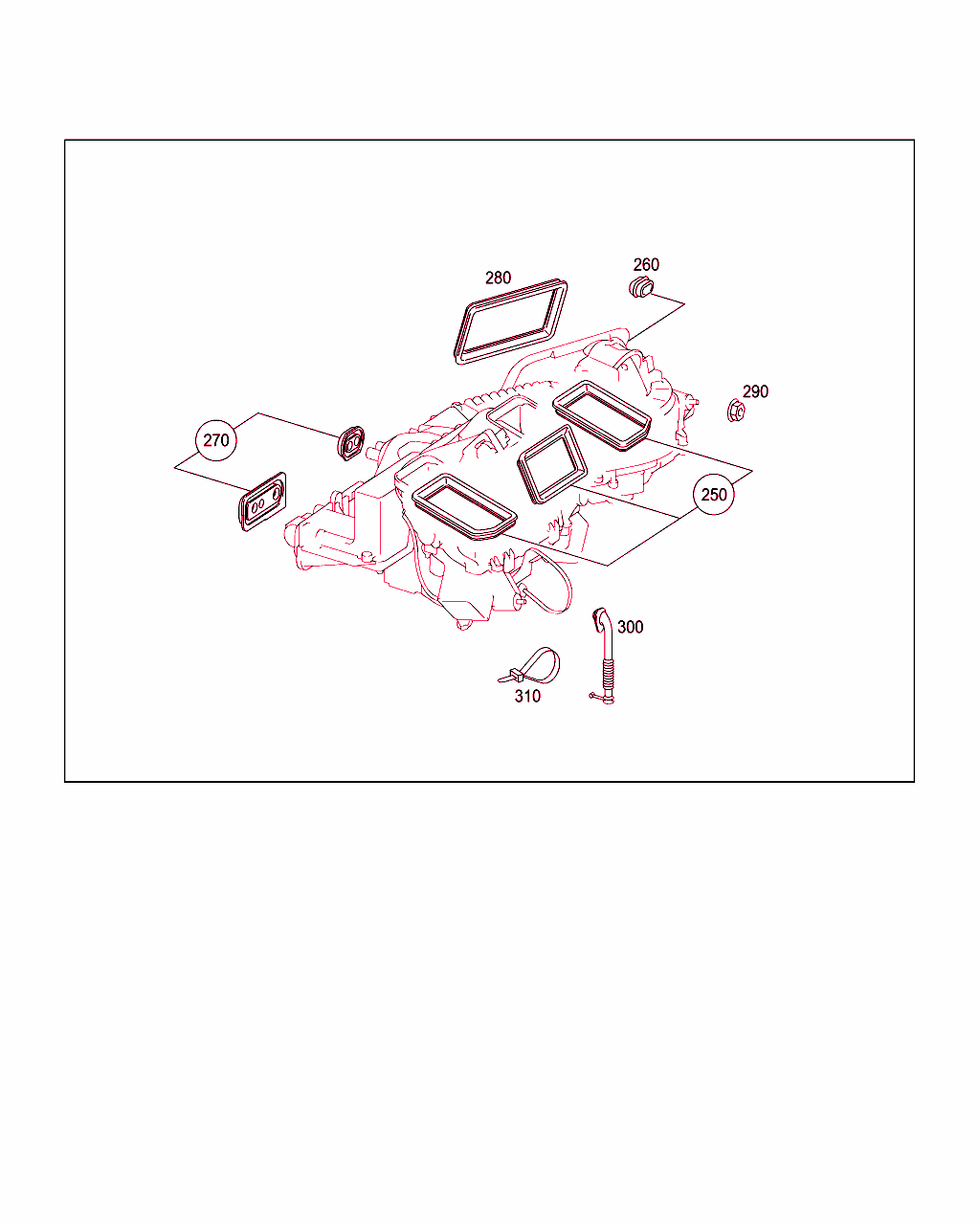

B83035000022.100427

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 830 06 62
ヒータ・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
10 A 171 830 07 62
ヒータ・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
10 A 171 830 10 62
ヒータ・ハウジング
エアコン

[002]まで ｼｬｼ: F 159295 => まで 日付: 31/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
 		001 L
10 A 171 830 00 60
ヒータ・ハウジング
エアコン

[003]から ｼｬｼ: F 159296 => から 日付: 31/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
 		001 L
10 A 171 830 11 62
ヒータ・ハウジング
エアコン

[002]まで ｼｬｼ: F 159295 => まで 日付: 31/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
 		001 R
10 A 171 830 01 60
ヒータ・ハウジング
エアコン

[003]から ｼｬｼ: F 159296 => から 日付: 31/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
 		001 R
10 A 171 830 03 62
ヒータ・ハウジング
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
10 A 171 830 04 62
ヒータ・ハウジング
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
20 A 171 830 00 58
エバポレータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
20 A 171 830 01 58
エバポレータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
30 A 140 997 08 45
シールリング
エクスパンション・ バルブ
14X2 MM

これに変更 A 013 997 42 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
30 A 013 997 42 45
シールリング
エクスパンション・ バルブ
14.0X2.0
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
40 A 140 997 07 45
Oリング
エバポレータに取り付けるエクスパンション・ バルブ
10.6X2

これに変更 A 013 997 41 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
40 A 013 997 41 45
シールリング
エバポレータに取り付けるエクスパンション・ バルブ
10.6X2 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
50 A 171 830 01 84
バルブ
エクスパンション・ バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
70 A 171 830 00 20
熱交換器 001 L
70 A 171 830 01 20
熱交換器 001 R
80 A 171 830 01 72
温度センサ
温風 		002
85 A 171 830 02 72
温度センサ
コールド・エア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
90 A 171 827 01 04
電気ケーブル
ヒータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
90 A 171 827 01 04
電気ケーブル
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
 		001
90 A 171 827 02 04
電気ケーブル
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
100 A 171 830 02 03
TS ハウジング
センタ・ノズル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
100 A 171 830 03 03
TS ハウジング
センタ・ノズル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
110 A 171 830 04 03
ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
110 A 171 830 06 03
ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
110 A 171 830 05 03
ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
110 A 171 830 07 03
ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
130 A 171 830 01 33
TS コントロールレバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
140 A 171 830 02 52
カバー
ブロワー・ハウジングに 		001 L
140 A 171 830 03 52
カバー
ブロワー・ハウジングに 		001 R
150 A 171 831 00 36
ガイド・フィン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
160 A 171 835 00 04
TS ブロワ
エアコン・ユニット 		001 L
160 A 171 835 01 04
TS ブロワ
エアコン・ユニット 		001 R
170 A 230 821 02 51
ブロワ・レギュレータ

これに変更 A 230 821 63 51 		001
170 A 230 821 63 51
ブロワ・レギュレータ 001
180 A 171 830 04 18
TS コンビ・フィルタ
コンビネーション・フィルタ

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
180 A 171 830 04 18
TS コンビ・フィルタ
コンビネーション・フィルタ

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
200 A 203 820 16 42
モータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		003
200 A 203 820 16 42
モータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		004
210 A 001 984 58 29
6角丸頭ボルト
エアコン・ユニット
4X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		038
210 A 001 984 58 29
6角丸頭ボルト
エアコン・ユニット
4X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		041
250 A 171 835 02 98
TS ガスケット
インストルメント・パネル上部の左および右デフロスタ 		001
260 A 203 835 00 93
スペーサ
ファイヤ・ウォール・ボルト用 		002
270 A 171 835 04 98
TS ガスケット
ファイヤウォール 		001 L
270 A 171 835 05 98
TS ガスケット
ファイヤウォール 		001 R
280 A 210 835 03 98
ガスケット
外気インテーク 		001
290 N 910104 006000
ワッシャ付きナット
クロス・メンバのヒータ
M6

これに変更 N 000000 004471 		003
290 N 000000 004471
ワッシャ付きナット
クロス・メンバのヒータ

これに変更 N 910104 006001 		003
290 N 910104 006001
ワッシャ付きナット
クロス・メンバのヒータ
M6 		003
300 A 171 832 14 94
ホース
ウォータ・ドレン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		002
310 A 002 997 24 90
ケーブル・ストラップ
ホースへ
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		002
900 A 030 545 28 28
プラグ
エバポレータ温度センサ
2-PIN MQS;B10/2-B10/3 		002
900 A 032 545 19 28
ハウジング
エバポレータ温度センサ
2-PIN MQS;B10/6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		002
901 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
901 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		NB
903 A 220 545 39 28
ハウジング
内気循環ユニット・ファン
4-PIN SLK2.8;A32 		001
904 A 013 545 15 26
コンタクト・ソケット
内気循環ユニット・ファン
0.75-1.0 MM2 SLK2.8;A32 		NB
904 A 000 540 41 05
電気ケーブル
内気循環ユニット・ファン
4.0 MM2 SLK AG;A32

ﾌｯﾄﾉｰﾄ解説
[004]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
