一覧

SLK ロードスター
171.445 => SLK 200 KOMPRESSOR
M: 271954
GM: 711656, 716631
GA: 722695

Schema

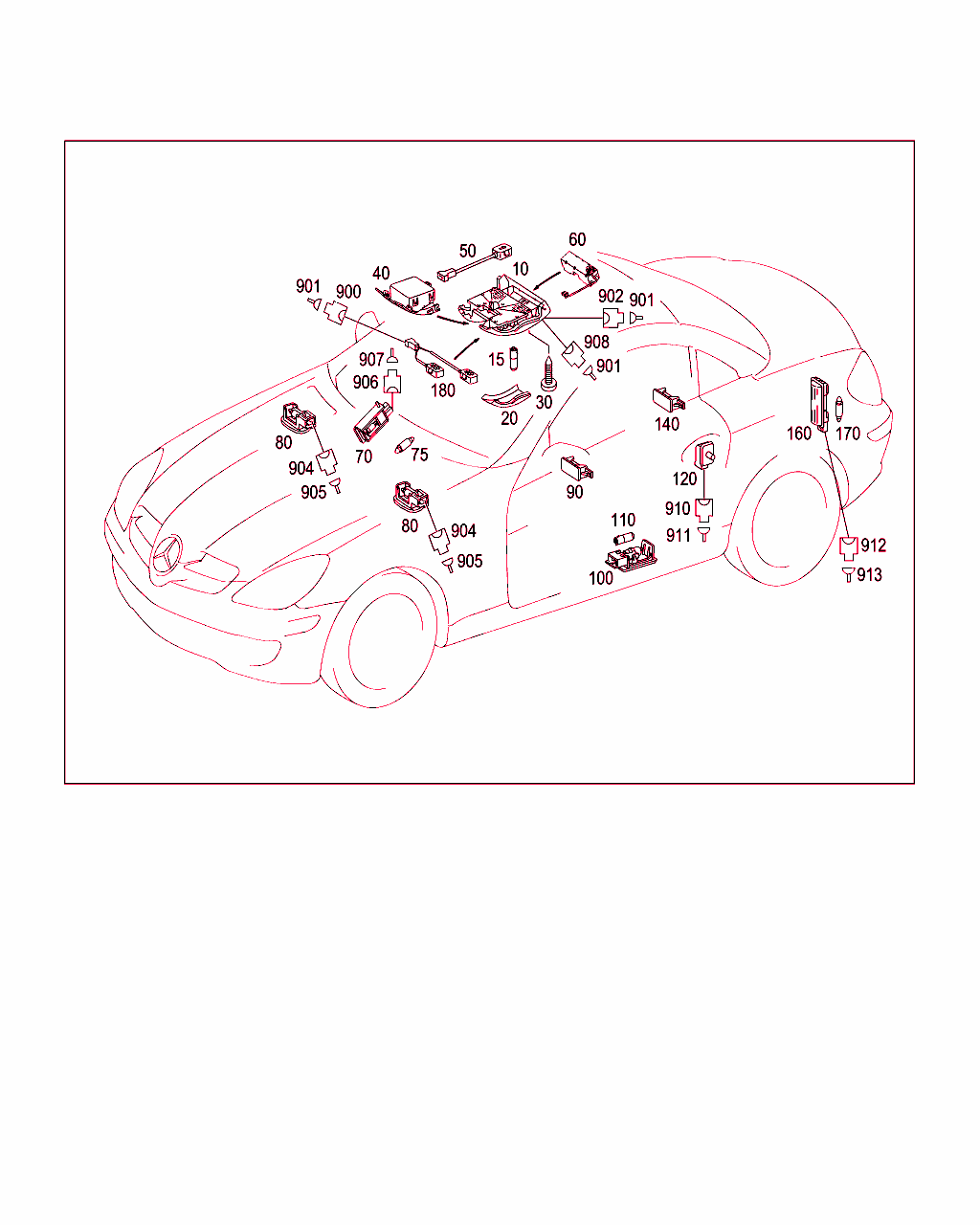

B82165000164.060725

[image]

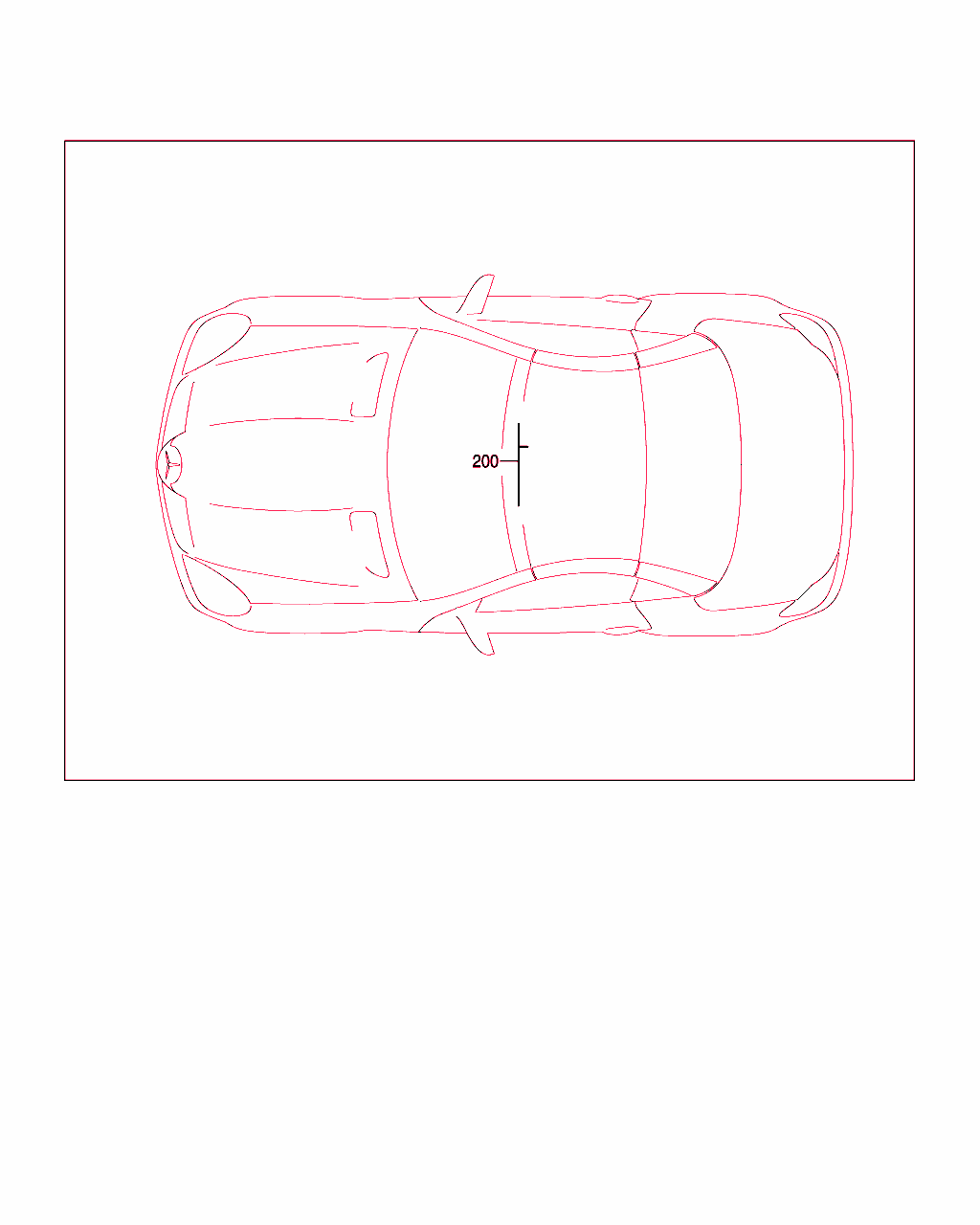

B82165000165.031204

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 820 16 01
ルーム・ランプ
ルーフ・オペレーティング・ユニット

これに変更 A 171 820 24 01

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック801A/805A/807A/808A/815A/817A012002
9051ブラック861A/864A012002
9051ブラック874A
9051ブラック851A/855A/857A/887A/858A013002
9051ブラック801A/808A/815A/817A014
9051ブラック851A/855A/887A/858A014
9051ブラック861A/881A014
9051ブラック908A
 		001
10 A 171 820 24 01
ルーム・ランプ
ルーフ・オペレーティング・ユニット

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック801A/805A/807A/808A/815A/817A012002
9051ブラック861A/864A012002
9051ブラック874A
9051ブラック851A/855A/857A/887A/858A013002
9051ブラック801A/808A/815A/817A014
9051ブラック851A/855A/887A/858A014
9051ブラック861A/881A014
9051ブラック908A
 		001
10 A 171 820 17 01
ルーム・ランプ
ルーフ・オペレーティング・ユニット

これに変更 A 171 820 25 01

[016]から ｼｬｼ: F 153636 => から 日付: 30/11/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック801A/805A/807A/808A/815A/817A012002
9051ブラック861A/864A012002
9051ブラック874A
9051ブラック851A/855A/857A/887A/858A013002
9051ブラック801A/808A/815A/817A014
9051ブラック851A/855A/887A/858A014
9051ブラック861A/881A014
9051ブラック908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/359+460+494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[359]20021128テレ・エイド、米国仕様
[460]19951002カナダ仕様車補助部品
19980912カナダ仕様
 		001
10 A 171 820 25 01
ルーム・ランプ
ルーフ・オペレーティング・ユニット

[016]から ｼｬｼ: F 153636 => から 日付: 30/11/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック801A/805A/807A/808A/815A/817A012002
9051ブラック861A/864A012002
9051ブラック874A
9051ブラック851A/855A/857A/887A/858A013002
9051ブラック801A/808A/815A/817A014
9051ブラック851A/855A/887A/858A014
9051ブラック861A/881A014
9051ブラック908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/359+460+494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[359]20021128テレ・エイド、米国仕様
[460]19951002カナダ仕様車補助部品
19980912カナダ仕様
 		001
10 A 171 820 16 01
ルーム・ランプ
ルーフ・オペレーティング・ユニット

これに変更 A 171 820 24 01

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック801A/805A/807A/808A/815A/817A012002
9051ブラック861A/864A012002
9051ブラック874A
9051ブラック851A/855A/857A/887A/858A013002
9051ブラック801A/808A/815A/817A014
9051ブラック851A/855A/887A/858A014
9051ブラック861A/881A014
9051ブラック908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
19980912カナダ仕様
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
10 A 171 820 24 01
ルーム・ランプ
ルーフ・オペレーティング・ユニット

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック801A/805A/807A/808A/815A/817A012002
9051ブラック861A/864A012002
9051ブラック874A
9051ブラック851A/855A/857A/887A/858A013002
9051ブラック801A/808A/815A/817A014
9051ブラック851A/855A/887A/858A014
9051ブラック861A/881A014
9051ブラック908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
19980912カナダ仕様
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
15 N 000000 004146
電球
ルーム・ランプ
12V-6W 		002
15 A 204 820 69 61
ランプ・ユニット
ルーム・ランプ
12V-5W

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
20 A 171 825 00 10
TS レンズ
パッケージ

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
30 A 000 990 31 11
ねじ山形成なべ頭ボルト
ルーフ・オペレーティング・ユニット固定用ツール
5X14 		002
40 A 171 825 00 08
カバー
ルーフ・オペレーティング・ユニットのカバー・キャップ ガレージ・ドア・オープナ非装備

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
40 A 171 820 12 97
エレメント
ルーフ・オペレーティング・ユニット内のガレージ・ドア・オープナ

[016]から ｼｬｼ: F 153636 => から 日付: 30/11/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]9051ブラック016
9980ホッケンハイム・シルバー015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 231
ｺｰﾄﾞ日付指定名称
[231]19980912ガレージ・ドア・オープナ
 		001
40 A 171 820 13 97
エレメント
ルーフ・オペレーティング・ユニット内のガレージ・ドア・オープナ

[016]から ｼｬｼ: F 153636 => から 日付: 30/11/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]9051ブラック016
9980ホッケンハイム・シルバー015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 232
ｺｰﾄﾞ日付指定名称
[232]20010510ガレージ・ドア・オープナ、周波数 284〜390 MHZ
 		001
50 A 171 540 89 09
ケーブル・ハーネス
レイン・ランプ・センサ

[021]から ｼｬｼ: F 021877 => から 日付: 29/06/2004
 		001
60 A 171 820 19 10
センサ
ルーフ・オペレーティング・ユニット、車内保護

これに変更 A 171 820 97 10

[022]まで ｼｬｼ: F 223305 => まで 日付: 31/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 882
ｺｰﾄﾞ日付指定名称
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
20001117盗難防止警報システムセンサおよびサイレン
 		001
60 A 171 820 97 10
車内保護センサ
ルーフ・オペレーティング・ユニット、車内保護

[022]まで ｼｬｼ: F 223305 => まで 日付: 31/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 882
ｺｰﾄﾞ日付指定名称
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
20001117盗難防止警報システムセンサおよびサイレン
 		001
60 A 171 870 14 10
車内保護センサ
ルーフ・オペレーティング・ユニット

[023]から ｼｬｼ: F 216543 => から 日付: 28/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 882
ｺｰﾄﾞ日付指定名称
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
20001117盗難防止警報システムセンサおよびサイレン
 		001
70 A 170 820 01 01
ルーム・ランプ
グローブ・ボックス・ランプ 		001
70 A 208 820 65 01
ルーム・ランプ
グローブ・ボックス・ランプ

[024]から ｼｬｼ: F 197202 => から 日付: 31/03/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
75 N 072601 012130
電球
グローブ・ボックス・ランプ
12V-5W

これに変更 N 000000 002723 		001
75 N 000000 002723
電球
グローブ・ボックス・ランプ
12V-5W 		001
80 A 211 820 38 01
ルーム・ランプ
運転席および助手席レッグ・ルーム・ランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 876
ｺｰﾄﾞ日付指定名称
[876]19971001インテリア・ランプ・パッケージ
20010131インテリア・ランプ・パッケージ
 		002
90 A 208 820 65 01
ルーム・ランプ
センタ・コンソール・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 876
ｺｰﾄﾞ日付指定名称
[876]19971001インテリア・ランプ・パッケージ
20010131インテリア・ランプ・パッケージ
 		001
100 A 203 820 08 01
ルーム・ランプ
ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 876
ｺｰﾄﾞ日付指定名称
[876]19971001インテリア・ランプ・パッケージ
20010131インテリア・ランプ・パッケージ
 		002
110 N 072601 012130
電球
エントランス・ランプ
12V-5W

これに変更 N 000000 002723
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 876
ｺｰﾄﾞ日付指定名称
[876]19971001インテリア・ランプ・パッケージ
20010131インテリア・ランプ・パッケージ
 		001
110 N 000000 002723
電球
エントランス・ランプ
12V-5W
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 876
ｺｰﾄﾞ日付指定名称
[876]19971001インテリア・ランプ・パッケージ
20010131インテリア・ランプ・パッケージ
 		001
120 A 202 820 94 10
ボタン
ドア・コンタクト・スイッチ

これに変更 A 168 820 19 10 		002
120 A 168 820 19 10
スイッチ
ドア・コンタクト・スイッチ 		002
140 A 208 820 65 01
ルーム・ランプ
リヤ・ウォール小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 876
ｺｰﾄﾞ日付指定名称
[876]19971001インテリア・ランプ・パッケージ
20010131インテリア・ランプ・パッケージ
 		001
160 A 230 820 05 01
ルーム・ランプ
トランク・ルーム・ランプ 		001
170 N 072601 012120
電球
トランク・ルーム・ランプ
12V-10W 		001
180 A 171 820 12 35
マイク
ルーフ・エマージェンシ・ボタン (テレ・エイド)

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 359/386/387/388/498
ｺｰﾄﾞ日付指定名称
[359]20021128テレ・エイド、米国仕様
[386]20020426ユニバーサル通話パッケージ
[387]20030117携帯電話取付け部品 (MTUS) (米国/カナダ仕様)
[388]20020710ユニバーサル・インタフェース付き携帯電話 (MTUS)
[498]19951002日本仕様
19980912日本仕様
 		001
180 A 171 820 15 35
マイク
ハンズフリー・ユニット、エマージェンシ・コールなし

[009]から ｼｬｼ: F 115622 => から 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 386/387/388/498
ｺｰﾄﾞ日付指定名称
[386]20020426ユニバーサル通話パッケージ
[387]20030117携帯電話取付け部品 (MTUS) (米国/カナダ仕様)
[388]20020710ユニバーサル・インタフェース付き携帯電話 (MTUS)
[498]19951002日本仕様
19980912日本仕様
 		001
180 A 171 820 17 35
マイク
ハンズフリー・ユニット、エマージェンシ・コールなし

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 510/511/512/523/525/527
ｺｰﾄﾞ日付指定名称
[510]19951002ラジオ MB EXQUISIT、VK、RDS 付き (BECKER)
20060124CDチェンジャ付きラジオ AUDIO 20
[511]19951002ラジオ MB EXQUISIT、VK、RDS 付き (PANASONIC)
20060124DVDチェンジャ付きラジオ AUDIO 50 APS
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
[523]19980724ラジオ ICU ALPINE、日本仕様
20010510ラジオ AUDIO 20
[525]20010321CONNECT 20ハイ(NTG7)
[527]20010111ナビゲーション付き COMAND DVD APS
 		001 L
180 A 171 820 16 35
マイク
ハンズフリー・ユニット、エマージェンシ・コールなし

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 510/511/512/523/525/527
ｺｰﾄﾞ日付指定名称
[510]19951002ラジオ MB EXQUISIT、VK、RDS 付き (BECKER)
20060124CDチェンジャ付きラジオ AUDIO 20
[511]19951002ラジオ MB EXQUISIT、VK、RDS 付き (PANASONIC)
20060124DVDチェンジャ付きラジオ AUDIO 50 APS
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
[523]19980724ラジオ ICU ALPINE、日本仕様
20010510ラジオ AUDIO 20
[525]20010321CONNECT 20ハイ(NTG7)
[527]20010111ナビゲーション付き COMAND DVD APS
 		001 R
200 A 171 540 24 08
ケーブル・ハーネス
バニティ・ミラー照明
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 876
ｺｰﾄﾞ日付指定名称
[876]19971001インテリア・ランプ・パッケージ
20010131インテリア・ランプ・パッケージ
 		002
900 A 028 545 84 28
ハウジング
ハンズフリー・マイク
4-PIN MQS;B25 		001
900 A 210 540 36 81
クラッチ
ハンズフリー・マイク
6-PIN MQS;B25 		001
901 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
902 A 030 545 28 28
プラグ
エマージェンシ・コール・マイク
2-PIN MQS;B25 		001
902 A 033 545 00 28
ハウジング
エマージェンシ・コール・プッシュ・ボタン
4-PIN MQS;S93/3 		001
904 A 037 545 25 28
プラグ
運転席および助手席レッグ・ルーム・ランプ
2-PIN MCP2.8;E17/15-E17/16 		002
905 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
906 A 029 545 53 28
ハウジング
グローブ・ボックス・ランプ
2 PIN JPT;E13/2 		001
906 A 043 545 66 28
ハウジング
グローブ・ボックス・ランプ
7-PIN MCP2.8;E13/2 		001
906 A 030 545 28 28
プラグ
グローブ・ボックス・ランプ
2-PIN MQS;E13/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
907 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
907 A 004 545 53 26
コンタクト・スプリング
グローブ・ボックス・ランプ
1.5-2.5 MM2 JPT;E13/2 		NB
907 A 013 545 78 26
コンタクト・ソケット
グローブ・ボックス・ランプ
1.5-2.5 MM2 MCP2.8;E13/2 		NB
907 A 016 545 41 26
コンタクト・ソケット
グローブ・ボックス・ランプ
0.25-0.5 MM2 MQS;E13/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		NB
908 A 038 545 12 28
クラッチ
バス接続部 (ルーフ)
4-PIN MQS;N70 		001
910 A 012 545 71 26
ソケット・スリーブ
左および右ドア・コンタクト・スイッチ
3-PIN;S17/3 / S17/4 		002
911 A 013 545 15 26
コンタクト・ソケット
ドア・コンタクト・スイッチ
0.75-1.0 MM2 SLK2.8 		NB
912 A 029 545 53 28
ハウジング
トランク・ルーム・ランプ
2 PIN JPT;E18/5 		001
913 A 011 545 81 26
コンタクト・スプリング
トランク・ルーム・ランプ
0.5-1.0 MM2 JPT;E18/5 		NB
