SLK ロードスター
171.445 => SLK 200 KOMPRESSOR
M: 271954
GM: 711656, 716631
GA: 722695

Schema

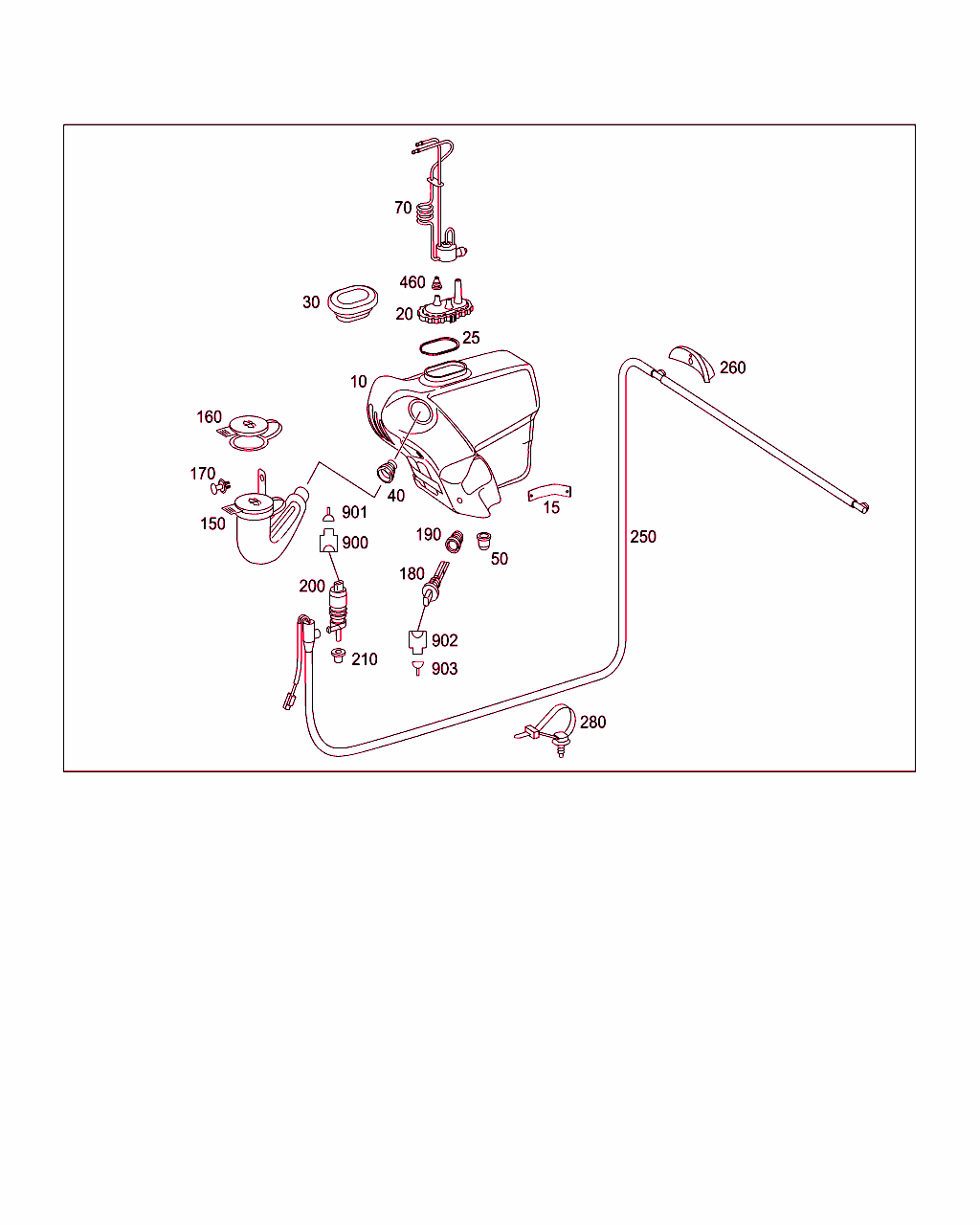

B86030000210.161026

[image]

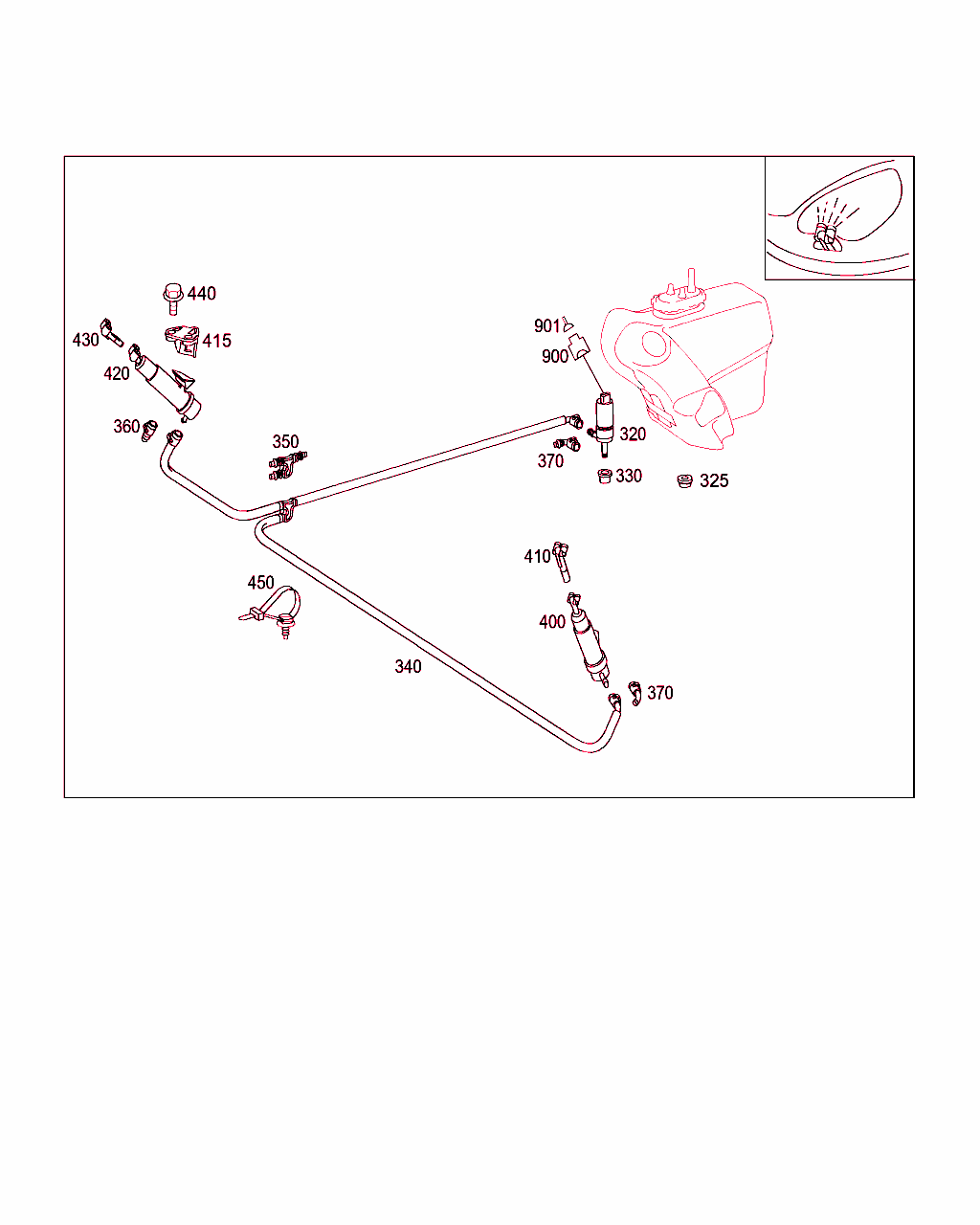

B86030000211.041124

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 869 01 20
タンク

これに変更 A 171 869 04 20
• +001 A 211 860 02 53
• +001 A 210 987 00 45 		001
10 A 171 869 04 20
リザーバ 001
10 A 171 869 02 20
タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		001
10 A 171 869 03 20
タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
10 A 171 869 04 20
リザーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600+875
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		001
15 A 171 869 03 14
リテーニング・バンド
タンク 		001
20 A 170 869 03 08
カバー
タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		001
25 A 231 997 00 45
シールリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		001
30 A 116 987 08 44
ウインドウ
カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		002
40 A 000 998 94 01
貫通グロメット
レシーバとフィラ・ネック間の接合 		001
50 A 009 997 61 81
グロメット
ホイール・ハウスのリザーバ 		001
70 A 171 830 00 61
ヒータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		001
150 A 171 869 00 17
コネクティング・ピース
フィラ・ネック 		001
160 A 171 869 01 08
カバー
フィラ・ネック 		001
170 A 000 990 78 92
スプレッド・リベット
フィラ・ネック固定用ツール 		001
180 A 220 540 00 45
スイッチ
ウインドウ・ウォッシャ液タンク・コントロール・スイッチ 		001
190 A 220 997 19 81
グロメット
タンク内のスイッチ 		001
200 A 210 869 08 21
ポンプ
ウインドウ・ウォッシャ

♦ 以下から選択できます A 210 869 09 21 		001
200 A 210 869 09 21
ポンプ
ウインドウ・ウォッシャ

♦ 以下から選択できます A 210 869 08 21 		001
210 A 123 997 36 81
グロメット
タンク内のウインドウ・ウォッシャ・ポンプ 		001
250 A 171 860 02 92
ホース
非加熱 		001
250 A 171 860 04 92
ホース
ヒータ付き
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		001
260 A 171 007 00 99
グロメット
ホース・ライン 		003
280 A 005 997 62 90
結束バンド
ホース固定用ツール
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600/875
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		002
320 A 210 869 11 21
ポンプ
ヘッドランプ・ウォッシャ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
325 A 210 987 00 45
クロージング・プラグ
19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
330 A 010 997 11 81
グロメット
ヘッドランプ・ウォッシャ・ポンプ、タンク内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
340 A 171 860 01 92
ホース
ポンプおよびノズル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
350 A 230 869 00 24
接続
ジョイント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
360 A 210 869 02 24
クラッチ
右テレスコピック・ノズルに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
370 A 209 869 00 24
コネクティング・ピース
ポンプおよび左テレスコピック・ノズル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		002
400 A 171 860 09 47
リフト・ノズル
左

[003]から ｼｬｼ: F 176955 => から 日付: 31/07/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
410 A 171 860 03 47
ノズル
左ダブル・ノズル、ヘッドランプ・ウォッシャ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
415 A 171 869 01 14
ホルダー
左テレスコピック・ノズル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
415 A 171 869 02 14
ホルダー
右テレスコピック・ノズル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
420 A 171 860 10 47
リフト・ノズル
右

[003]から ｼｬｼ: F 176955 => から 日付: 31/07/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
430 A 171 860 04 47
ノズル
右ダブル・ノズル、ヘッドランプ・ウォッシャ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		001
440 A 001 984 64 29
6角丸頭ボルト
ランプ・ユニットに取り付けるテレスコピック・ノズル
5X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		006
450 A 005 997 62 90
結束バンド
ホース固定用ツール
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
19980912ヘッドランプ・ウォッシャ
 		010
460 A 010 997 13 81
グロメット
カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19980912ヒータ付きウインドウ・ウォッシャ
 		002
900 A 016 545 46 26
ハウジング
ウォッシャ液ポンプ
2-PIN MCP2.8;M5/1 		001
900 A 018 545 00 26
ハウジング
2ピン・ヘッドランプ・ ウォッシャ・ポンプ
2-PIN MCP2.8;M5/2 		001
901 A 014 545 83 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
901 A 000 540 28 05
電気ケーブル
2.5 MM2 JPT

ﾌｯﾄﾉｰﾄ解説
[004]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 014 545 82 26
ソケット・スリーブ
2ピン・ヘッドランプ・ ウォッシャ・ポンプ
1.5-2.5 MM2 MCP2.8;M5/2 		NB
902 A 210 540 20 81
ハウジング
ウォッシャ液レベル・スイッチ
2-PIN MQS;S42 		001
903 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
