一覧

SLK ロードスター
171.454 => SLK 280 / SLK 300
M: 272942
GM: 711654, 716660, 716669
GA: 722999

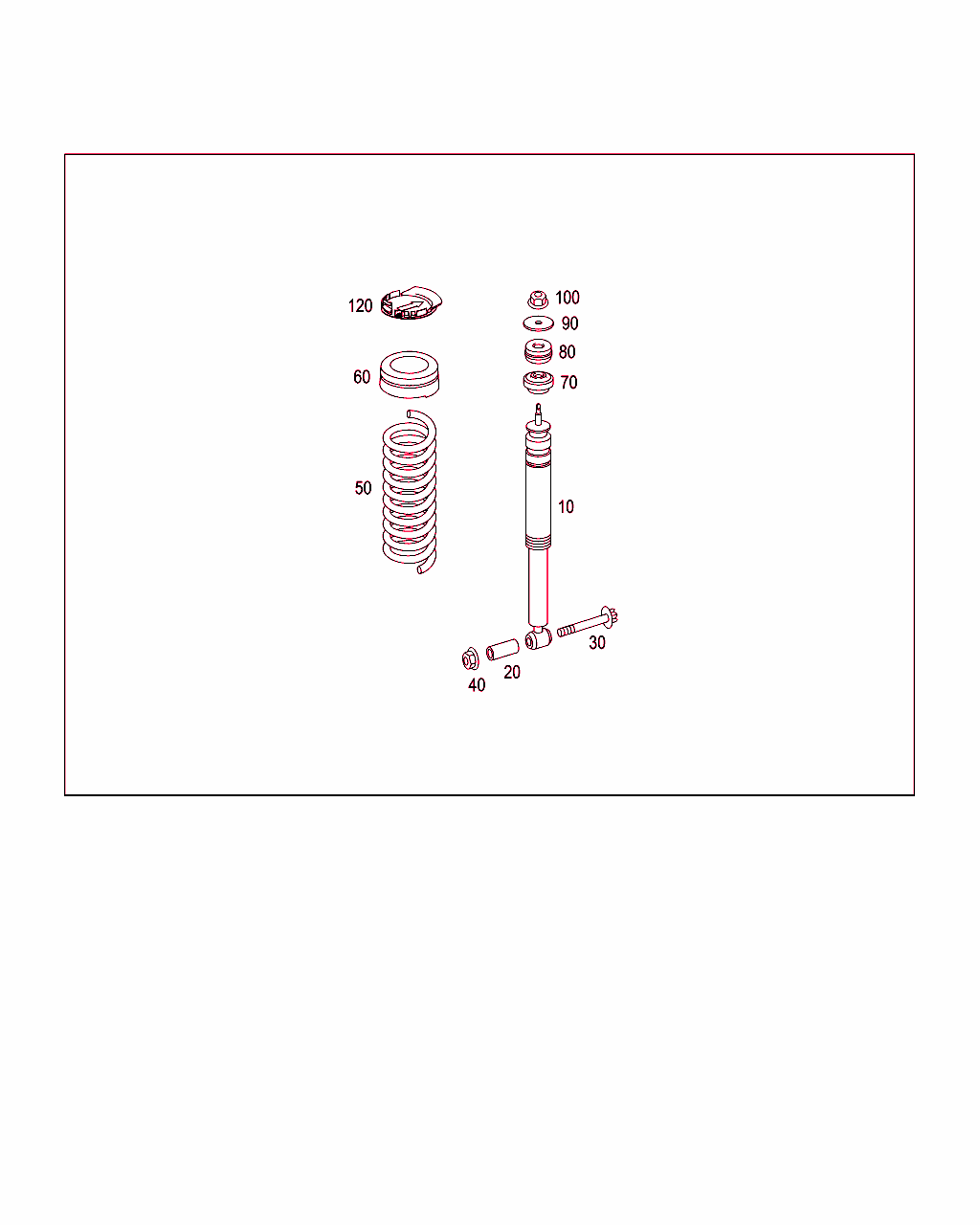

Schema

B32154000006.080326

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 326 01 00
ショック・アブソーバ
後部

これに変更 A 171 326 08 00 		002
10 A 171 326 08 00
ショック・アブソーバ
後部

これに変更 A 171 326 11 00 		002
10 A 171 326 11 00
ショック・アブソーバ
後部 		002
10 A 171 326 02 00
ショック・アブソーバ
後部

これに変更 A 171 326 10 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 486
ｺｰﾄﾞ日付指定名称
[486]19980912スポーツ・シャーシ
 		002
10 A 171 326 10 00
ショック・アブソーバ
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 486
ｺｰﾄﾞ日付指定名称
[486]19980912スポーツ・シャーシ
 		002
20 A 201 326 10 53
スペーサ・チューブ 002
30 N 910143 010015
六角丸ボルト
ロワ・ショック・アブソーバ固定用ツール
M10X60-10.9 		002
40 N 913023 010002
ナット
ロワ・ショック・アブソーバ固定用ツール
M10 		002
50 A 202 324 25 04
リヤ・スプリング
カラー・コード: 1 X ホワイト / 2 X グレー

ﾌｯﾄﾉｰﾄ解説
[003]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 171.442        165                     275             メモリ                             1
 171.454        169                     349             エマージェンシ・コール取付け準備部品               1
  171.456        163                     380-385         自動車電話/携帯電話取付け準備部品+米国仕様/カナダ仕様     1
 171.473        176                     423             5速オートマチック・トランスミッション             1
 171.458        163                     523-530         ラジオ / COMAND / ナビゲーション          1
 171.445        165                     669             フォールディング・スペア・タイヤ                3
                                        810             サウンド・システム                       1
===========================================================================================================================
                                        リヤ・スプリング表 - ラバー・プレート
===========================================================================================================================
           ポイントの合計                      リヤ・スプリング                    添付
  シリーズ 442/454/456        スポーツ・コード 486
    スポーツ /454/456        442/473
          -144            -151                  208 324 00 04       210 325 01 84

       145-151         152-157                  208 324 00 04       210 325 02 84

       152-157         158-164                  208 324 00 04       210 325 03 84

       158-164         165-171                  208 324 00 04       210 325 04 84
       165-170         172-178                  202 324 25 04       210 325 01 84
       171-178         179-185                  202 324 25 04       210 325 02 84

       179-185         186-192                  202 324 25 04       210 325 03 84

       186-250         193-250                  202 324 25 04       210 325 04 84

                                    -178        203 324 05 04       210 325 02 84
                                 179-186        203 324 05 04       210 325 03 84

                                 187-250        203 324 05 04       210 325 04 84

==============================================================================================================================
[004]
部品番号 A 203 324 00 84 を一緒に発注　　　　　　　　　　　　　
[005]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
 		002
50 A 208 324 00 04
リヤ・スプリング
カラー・コード: 2 X レッド

ﾌｯﾄﾉｰﾄ解説
[003]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 171.442        165                     275             メモリ                             1
 171.454        169                     349             エマージェンシ・コール取付け準備部品               1
  171.456        163                     380-385         自動車電話/携帯電話取付け準備部品+米国仕様/カナダ仕様     1
 171.473        176                     423             5速オートマチック・トランスミッション             1
 171.458        163                     523-530         ラジオ / COMAND / ナビゲーション          1
 171.445        165                     669             フォールディング・スペア・タイヤ                3
                                        810             サウンド・システム                       1
===========================================================================================================================
                                        リヤ・スプリング表 - ラバー・プレート
===========================================================================================================================
           ポイントの合計                      リヤ・スプリング                    添付
  シリーズ 442/454/456        スポーツ・コード 486
    スポーツ /454/456        442/473
          -144            -151                  208 324 00 04       210 325 01 84

       145-151         152-157                  208 324 00 04       210 325 02 84

       152-157         158-164                  208 324 00 04       210 325 03 84

       158-164         165-171                  208 324 00 04       210 325 04 84
       165-170         172-178                  202 324 25 04       210 325 01 84
       171-178         179-185                  202 324 25 04       210 325 02 84

       179-185         186-192                  202 324 25 04       210 325 03 84

       186-250         193-250                  202 324 25 04       210 325 04 84

                                    -178        203 324 05 04       210 325 02 84
                                 179-186        203 324 05 04       210 325 03 84

                                 187-250        203 324 05 04       210 325 04 84

==============================================================================================================================
[004]
部品番号 A 203 324 00 84 を一緒に発注　　　　　　　　　　　　　
[005]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
 		002
60 A 210 325 01 84
シム

ﾌｯﾄﾉｰﾄ解説
[003]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 171.442        165                     275             メモリ                             1
 171.454        169                     349             エマージェンシ・コール取付け準備部品               1
  171.456        163                     380-385         自動車電話/携帯電話取付け準備部品+米国仕様/カナダ仕様     1
 171.473        176                     423             5速オートマチック・トランスミッション             1
 171.458        163                     523-530         ラジオ / COMAND / ナビゲーション          1
 171.445        165                     669             フォールディング・スペア・タイヤ                3
                                        810             サウンド・システム                       1
===========================================================================================================================
                                        リヤ・スプリング表 - ラバー・プレート
===========================================================================================================================
           ポイントの合計                      リヤ・スプリング                    添付
  シリーズ 442/454/456        スポーツ・コード 486
    スポーツ /454/456        442/473
          -144            -151                  208 324 00 04       210 325 01 84

       145-151         152-157                  208 324 00 04       210 325 02 84

       152-157         158-164                  208 324 00 04       210 325 03 84

       158-164         165-171                  208 324 00 04       210 325 04 84
       165-170         172-178                  202 324 25 04       210 325 01 84
       171-178         179-185                  202 324 25 04       210 325 02 84

       179-185         186-192                  202 324 25 04       210 325 03 84

       186-250         193-250                  202 324 25 04       210 325 04 84

                                    -178        203 324 05 04       210 325 02 84
                                 179-186        203 324 05 04       210 325 03 84

                                 187-250        203 324 05 04       210 325 04 84

==============================================================================================================================
 		002
60 A 210 325 02 84
ラバー・プレート

ﾌｯﾄﾉｰﾄ解説
[003]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 171.442        165                     275             メモリ                             1
 171.454        169                     349             エマージェンシ・コール取付け準備部品               1
  171.456        163                     380-385         自動車電話/携帯電話取付け準備部品+米国仕様/カナダ仕様     1
 171.473        176                     423             5速オートマチック・トランスミッション             1
 171.458        163                     523-530         ラジオ / COMAND / ナビゲーション          1
 171.445        165                     669             フォールディング・スペア・タイヤ                3
                                        810             サウンド・システム                       1
===========================================================================================================================
                                        リヤ・スプリング表 - ラバー・プレート
===========================================================================================================================
           ポイントの合計                      リヤ・スプリング                    添付
  シリーズ 442/454/456        スポーツ・コード 486
    スポーツ /454/456        442/473
          -144            -151                  208 324 00 04       210 325 01 84

       145-151         152-157                  208 324 00 04       210 325 02 84

       152-157         158-164                  208 324 00 04       210 325 03 84

       158-164         165-171                  208 324 00 04       210 325 04 84
       165-170         172-178                  202 324 25 04       210 325 01 84
       171-178         179-185                  202 324 25 04       210 325 02 84

       179-185         186-192                  202 324 25 04       210 325 03 84

       186-250         193-250                  202 324 25 04       210 325 04 84

                                    -178        203 324 05 04       210 325 02 84
                                 179-186        203 324 05 04       210 325 03 84

                                 187-250        203 324 05 04       210 325 04 84

==============================================================================================================================
 		002
60 A 210 325 03 84
シム

ﾌｯﾄﾉｰﾄ解説
[003]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 171.442        165                     275             メモリ                             1
 171.454        169                     349             エマージェンシ・コール取付け準備部品               1
  171.456        163                     380-385         自動車電話/携帯電話取付け準備部品+米国仕様/カナダ仕様     1
 171.473        176                     423             5速オートマチック・トランスミッション             1
 171.458        163                     523-530         ラジオ / COMAND / ナビゲーション          1
 171.445        165                     669             フォールディング・スペア・タイヤ                3
                                        810             サウンド・システム                       1
===========================================================================================================================
                                        リヤ・スプリング表 - ラバー・プレート
===========================================================================================================================
           ポイントの合計                      リヤ・スプリング                    添付
  シリーズ 442/454/456        スポーツ・コード 486
    スポーツ /454/456        442/473
          -144            -151                  208 324 00 04       210 325 01 84

       145-151         152-157                  208 324 00 04       210 325 02 84

       152-157         158-164                  208 324 00 04       210 325 03 84

       158-164         165-171                  208 324 00 04       210 325 04 84
       165-170         172-178                  202 324 25 04       210 325 01 84
       171-178         179-185                  202 324 25 04       210 325 02 84

       179-185         186-192                  202 324 25 04       210 325 03 84

       186-250         193-250                  202 324 25 04       210 325 04 84

                                    -178        203 324 05 04       210 325 02 84
                                 179-186        203 324 05 04       210 325 03 84

                                 187-250        203 324 05 04       210 325 04 84

==============================================================================================================================
 		002
60 A 210 325 04 84
シム

ﾌｯﾄﾉｰﾄ解説
[003]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 171.442        165                     275             メモリ                             1
 171.454        169                     349             エマージェンシ・コール取付け準備部品               1
  171.456        163                     380-385         自動車電話/携帯電話取付け準備部品+米国仕様/カナダ仕様     1
 171.473        176                     423             5速オートマチック・トランスミッション             1
 171.458        163                     523-530         ラジオ / COMAND / ナビゲーション          1
 171.445        165                     669             フォールディング・スペア・タイヤ                3
                                        810             サウンド・システム                       1
===========================================================================================================================
                                        リヤ・スプリング表 - ラバー・プレート
===========================================================================================================================
           ポイントの合計                      リヤ・スプリング                    添付
  シリーズ 442/454/456        スポーツ・コード 486
    スポーツ /454/456        442/473
          -144            -151                  208 324 00 04       210 325 01 84

       145-151         152-157                  208 324 00 04       210 325 02 84

       152-157         158-164                  208 324 00 04       210 325 03 84

       158-164         165-171                  208 324 00 04       210 325 04 84
       165-170         172-178                  202 324 25 04       210 325 01 84
       171-178         179-185                  202 324 25 04       210 325 02 84

       179-185         186-192                  202 324 25 04       210 325 03 84

       186-250         193-250                  202 324 25 04       210 325 04 84

                                    -178        203 324 05 04       210 325 02 84
                                 179-186        203 324 05 04       210 325 03 84

                                 187-250        203 324 05 04       210 325 04 84

==============================================================================================================================
 		002
70 A 202 326 04 68
ラバー・バッファ
ボディのショック・アブソーバ 		002
80 A 202 326 01 68
ラバー・バッファ
ボディのショック・アブソーバ 		002
80 A 202 326 01 68
ラバー・バッファ
ボディのショック・アブソーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P98
ｺｰﾄﾞ日付指定名称
[P98]20060221スペシャル・モデル「AMGブラック・シリーズ」
 		002
90 A 202 326 00 76
ウインドウ
ボディのショック・アブソーバ 		002
100 N 913002 010010
ナット
ボディのショック・アブソーバ
M10X1 		002
120 A 171 691 00 33
キャップ
サイド・トリムに取り付け 		002
