一覧

SLK ロードスター
171.454 => SLK 280 / SLK 300
M: 272942
GM: 711654, 716660, 716669
GA: 722999

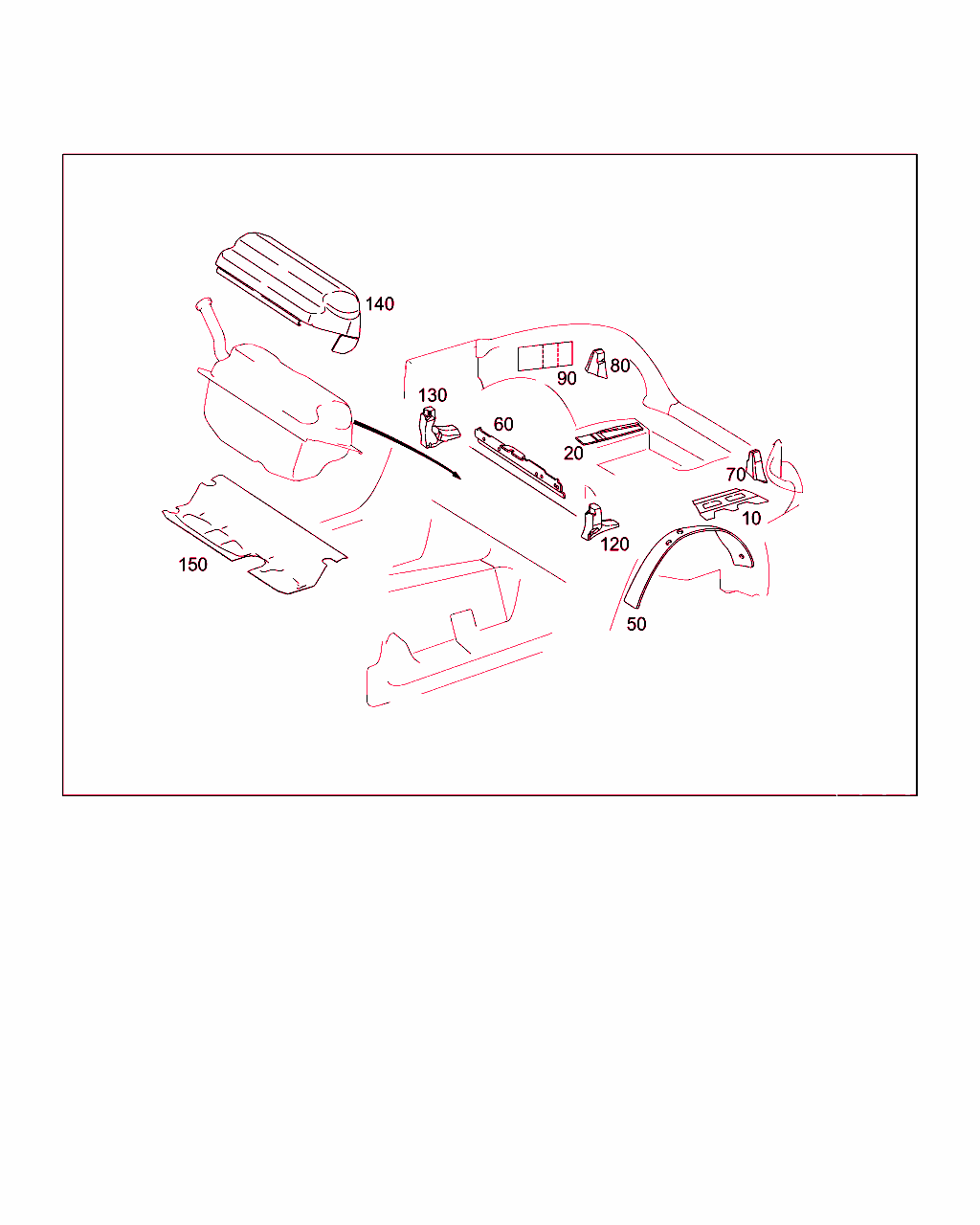

Schema

B68150000012.040921

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 682 03 41
ダンパ
トランク・ルーム・フロアのサイド・メンバ上 		002
20 A 171 682 12 41
ダンパ
サイド・メンバ上 		002
50 A 171 682 01 30
ダンパ
左リヤ・ホイール・ハウス

これに変更 A 171 682 03 00

ﾌｯﾄﾉｰﾄ解説
[005]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: F => まで 日付: 28/02/2008
 		001
50 A 171 682 03 00
インシュレータ
左リヤ・ホイール・ハウス 		001
50 A 171 682 02 30
ダンパ
右リヤ・ホイール・ハウス

これに変更 A 171 682 04 00

ﾌｯﾄﾉｰﾄ解説
[005]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: F => まで 日付: 28/02/2008
 		001
50 A 171 682 04 00
インシュレータ
右リヤ・ホイール・ハウス 		001
60 A 171 682 00 40
ダンパ
クロス・メンバ・リヤ・シェルフ上 		001
70 A 171 682 13 41
ダンパ
左リヤ・フェンダー上部に 		001
80 A 171 682 14 41
ダンパ
右リヤ・フェンダー上部に 		001
90 A 210 682 05 30
ダンパ
リヤ・ホイール・ハウス内側 		002
120 A 171 682 01 41
ダンパ
左サイド・タンク 		001
130 A 171 682 02 41
ダンパ
右サイド・タンク 		001
140 A 171 682 00 41
ダンパ
フリース・ピース、タンク・ジャケット

これに変更 A 171 682 01 00

ﾌｯﾄﾉｰﾄ解説
[005]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: F => まで 日付: 28/02/2008
 		001
140 A 171 682 01 00
インシュレータ
フリース・ピース、タンク・ジャケット 		001
150 A 171 682 06 41
ダンパ
フューエル・タンクの下側 		001
150 A 171 682 18 41
インシュレータ
フューエル・タンクの下側

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
