一覧

SLK ロードスター
171.454 => SLK 280 / SLK 300
M: 272942
GM: 711654, 716660, 716669
GA: 722999

Schema

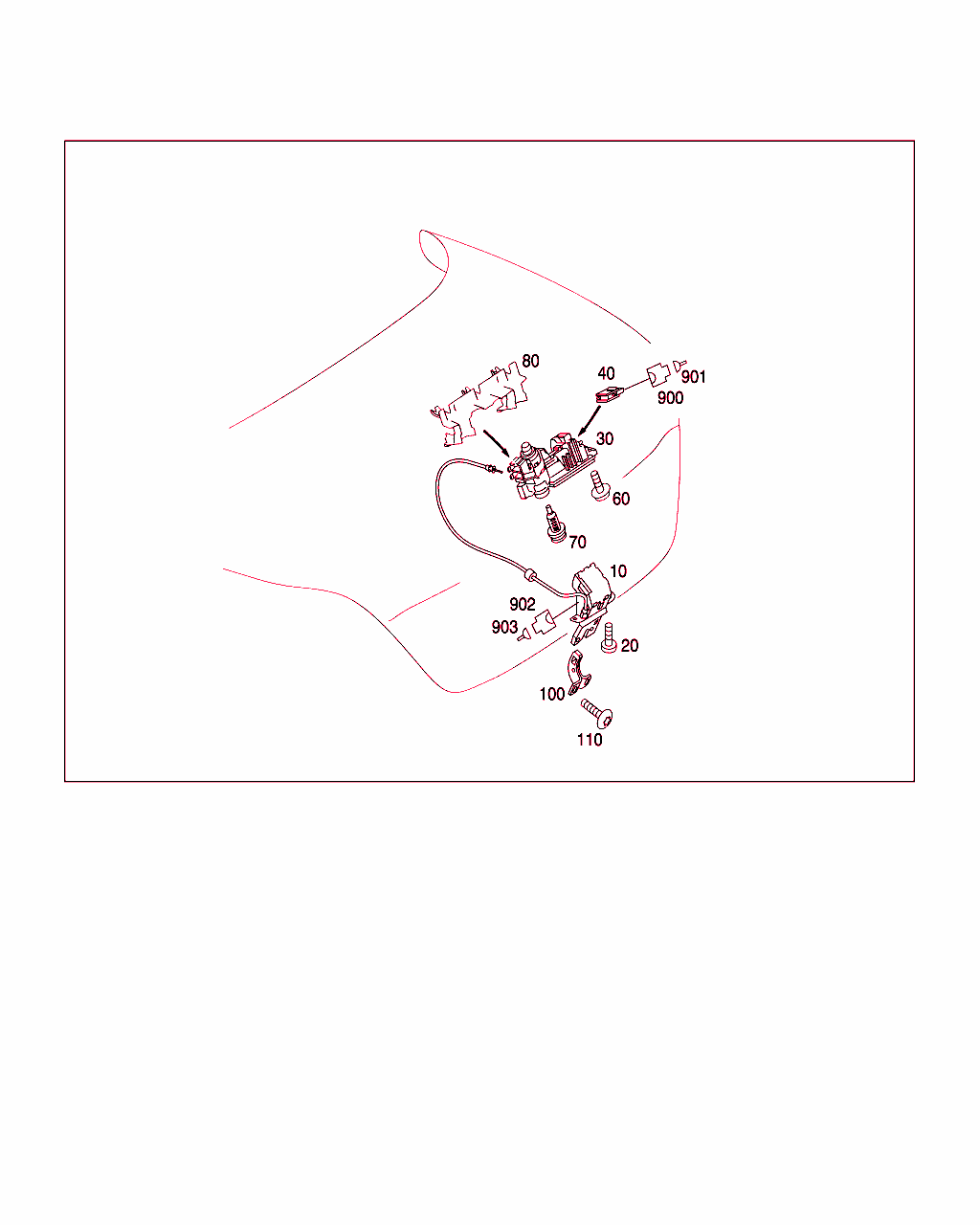

B75030000249.040217

[image]

B75030000250.100901

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 750 00 85
ロック 001
20 N 000000 001475
6角丸頭ボルト
トランク・リッドのロック
M6X12 		002
30 A 203 750 06 93
グリップ 001
30 A 203 750 08 93
グリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 887
ｺｰﾄﾞ日付指定名称
[887]19960514セーフ・ボックス、施錠可能 (F.AAV のみ)
19960605セーフ・ボックス、施錠可能
20070111トランク・リッド独立ロック
 		001
40 A 203 821 74 51
スイッチ
トランク・リッド・リモート・リリース 		001
40 A 203 821 75 51
スイッチ
トランク・リッド・リモート・リリース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 887
ｺｰﾄﾞ日付指定名称
[887]19960514セーフ・ボックス、施錠可能 (F.AAV のみ)
19960605セーフ・ボックス、施錠可能
20070111トランク・リッド独立ロック
 		001
60 A 002 984 44 29
ボルト
トランク・リッドのグリップ・フラップの固定用ツール
M6X16 		002
70 A 203 750 01 91
ロック・シリンダ

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
80 A 171 757 00 08
カバー
グリップ・フラップ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 885
ｺｰﾄﾞ日付指定名称
[885]19951220ロック・システム、赤外線リモート・コントロールおよびスタータ・ロックアウト付き
20030905盗難防止機能強化
 		001 R
100 A 171 758 00 03
ロック・ウエッジ 001
110 N 000000 001475
6角丸頭ボルト
フレームのキャッチ
M6X12 		002
200 A 171 750 02 37
カバー
ナンバ・プレート・リセス 		001
200 A 171 750 03 37
カバー
ナンバ・プレート・リセス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263/264
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
[264]19961211オートマチック・トランスミッション用シフト・リンク
20021120ライセンス・プレート固定、米国仕様
20021213ライセンス・プレート固定、米国仕様
 		001
210 A 124 990 04 51
ナット
トランク・リッド・カバー固定用ツール
M5 		002
240 A 140 817 01 11
プレート
ライセンス・プレート固定用ツール

これに変更 A 140 817 02 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
 		001
240 A 140 817 02 11
マウンティング・プレート
ライセンス・プレート固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
 		001
250 A 201 990 04 58
リベット・イン・ナット
プレート固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
 		004
250 A 201 990 04 58
リベット・イン・ナット
ロワ・プレート固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
 		002
250 A 201 990 05 58
リベット・イン・ナット
アッパ・プレート固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
 		002
260 N 007985 005187
ボルト
ライセンス・プレート固定用ツール
M5X16

[007]まで ｼｬｼ: F 169788 => まで 日付: 27/04/2007

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		004
260 N 007985 005187
ボルト
ライセンス・プレート固定用ツール
M5X16

これに変更 N 000000 006168

[008]から ｼｬｼ: F 169789 => から 日付: 27/04/2007

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
 		004
260 N 000000 006168
6角丸頭ボルト
ライセンス・プレート固定用ツール
M5X16

[008]から ｼｬｼ: F 169789 => から 日付: 27/04/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021213ライセンス・プレート固定、アジア / メキシコ仕様
 		004
270 A 171 758 00 58
スター・エンブレム 001
280 A 201 997 22 81
グロメット 003
310 A 171 817 06 15
TS モデル名称エンブレム
トランクリッドに

[009]まで ｼｬｼ: F 223305 => まで 日付: 31/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
19980912カナダ仕様
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
315 A 171 817 03 15
TS モデル名称エンブレム
トランクリッドに

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[009]まで ｼｬｼ: F 223305 => まで 日付: 31/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[460]19951002カナダ仕様車補助部品
19980912カナダ仕様
 		001
315 A 171 817 03 15
TS モデル名称エンブレム
トランクリッドに

[010]から ｼｬｼ: F 216543 => から 日付: 28/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
900 A 032 545 19 28
ハウジング
トランク・リッド・オープナ・スイッチ
2-PIN MQS 		001
901 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
902 A 037 545 65 28
プラグ
トランク・リッド・ロック・ロータリ・ラッチ
4-PIN MQS 		001
903 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
903 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[011]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
