一覧

SLK ロードスター
171.456 => SLK 350
M: 272963
GM: 711654, 716660, 716664, 716669
GA: 722906

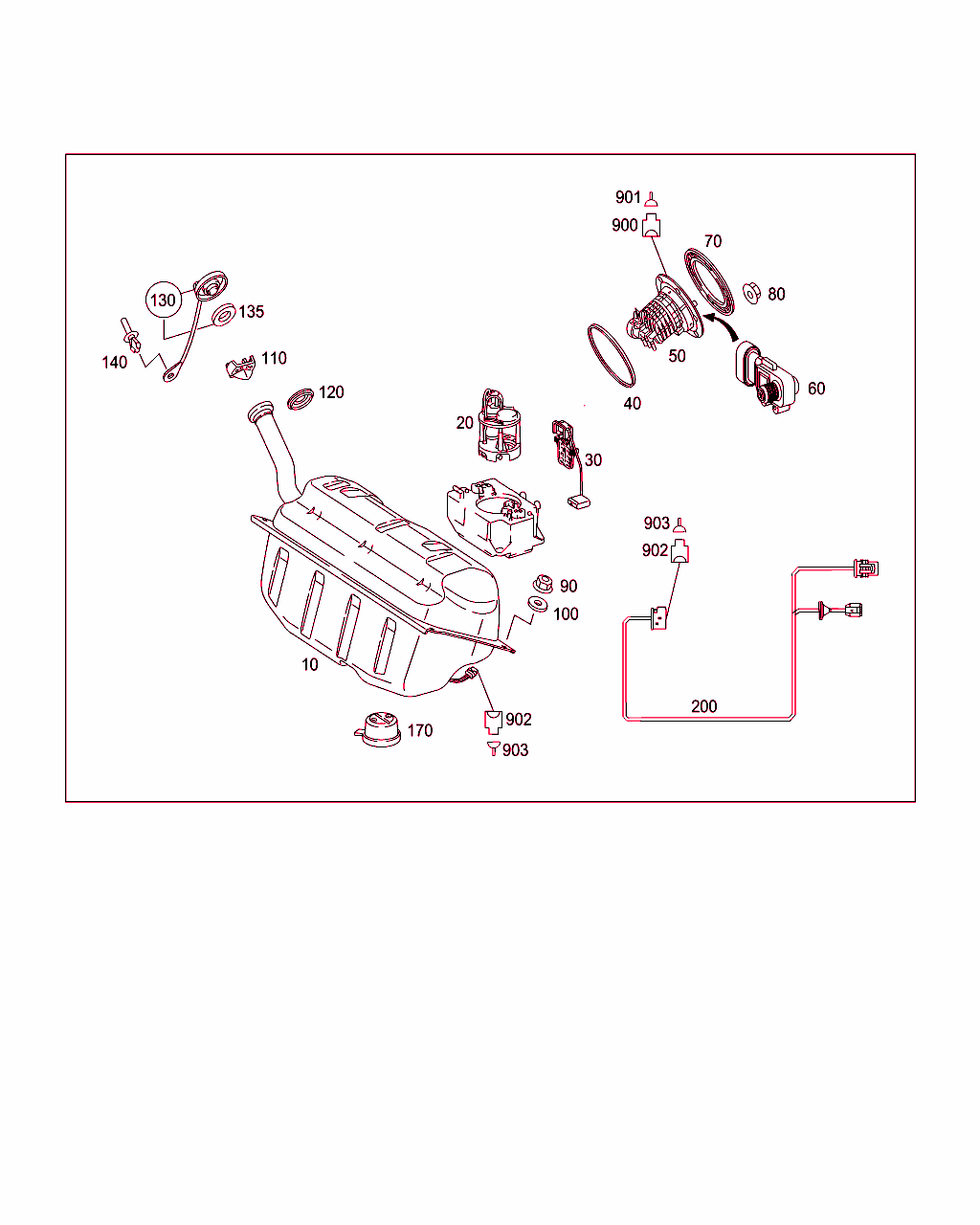

Schema

B47015000209.110209

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 470 14 01
フューエルタンク

これに変更 A 171 470 18 01 		001
10 A 171 470 18 01
フューエルタンク

これに変更 A 171 470 23 01 		001
10 A 171 470 23 01
フューエルタンク

これに変更 A 171 470 25 01 		001
10 A 171 470 25 01
フューエルタンク 001
10 A 171 470 15 01
フューエルタンク

これに変更 A 171 470 20 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
10 A 171 470 20 01
フューエルタンク

これに変更 A 171 470 24 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
10 A 171 470 20 01
フューエルタンク

これに変更 A 171 470 24 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
10 A 171 470 24 01
フューエルタンク

これに変更 A 171 470 26 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
10 A 171 470 24 01
フューエルタンク

これに変更 A 171 470 26 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
10 A 171 470 26 01
フューエルタンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
10 A 171 470 26 01
フューエルタンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
20 A 171 470 15 94
フューエルポンプ

これに変更 A 171 470 23 94 		001
20 A 171 470 23 94
サプライ・ユニット

これに変更 A 171 470 33 94 		001
20 A 171 470 33 94
サプライ・ユニット 001
30 A 171 542 06 17
センサ
サプライ・ユニットに 		001
40 A 171 471 02 79
シールリング
タンクに取り付けるフューエル・フィルタ 		001
50 A 171 470 06 90
フィルタ・ユニット

これに変更 A 171 470 09 90 		001
50 A 171 470 09 90
フィルタ・ユニット 001
50 A 171 470 07 90
フィルタ・ユニット

これに変更 A 171 470 08 90
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
50 A 171 470 08 90
フューエル・フィルタ

これに変更 A 171 470 10 90
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
50 A 171 470 08 90
フューエル・フィルタ

これに変更 A 171 470 10 90
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
50 A 171 470 10 90
フューエルフィルタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
50 A 171 470 10 90
フューエルフィルタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
60 A 163 542 28 18
プレッシャ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
60 A 163 542 28 18
プレッシャ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
70 A 171 471 01 10
ロック・リング
タンクに取り付けるフューエル・フィルタ 		001
80 A 001 990 65 50
ワッシャ付きナット
タンクに取り付けるフューエル・フィルタ
M6 		006
90 N 000000 003278
ヘキサゴン・ナット
ボディに取り付けるタンク
M8 		004
100 A 108 990 03 40
ウインドウ
ボディに取り付けるタンク 		004
110 A 116 470 01 29
ガイド・ファンネル
フィラ・ネック

これに変更 A 169 470 00 29
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498-835-918
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[498]19951002日本仕様
19980912日本仕様
[835]19951002韓国仕様車補助部品
19980912韓国仕様
[918]19971201オープン・ループ・エミッション・コントロール・システム
20021001オープン・ループ・エミッション・コントロール・システム
 		001
110 A 169 470 00 29
コネクティング・ピース
フィラ・ネック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498-835-918
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[498]19951002日本仕様
19980912日本仕様
[835]19951002韓国仕様車補助部品
19980912韓国仕様
[918]19971201オープン・ループ・エミッション・コントロール・システム
20021001オープン・ループ・エミッション・コントロール・システム
 		001
120 A 140 997 39 81
グロメット
フィラ・ネック・シール 		001
130 A 230 470 03 05
タンク・キャップ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
130 A 221 470 06 05
フィラ・シール・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
130 A 221 470 06 05
フィラ・シール・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
135 A 168 471 04 79
シール・リング
タンク・キャップ

これに変更 A 000 476 00 00 		001
135 A 000 476 00 00
成形シール・リング
タンク・キャップ 		001
135 A 168 471 06 79
シールリング
タンク・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
135 A 168 471 06 79
シールリング
タンク・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
140 A 001 990 23 92
スプレッド・リベット
5.2 MM 		001
170 A 210 471 00 81
スリーブ
ボディ・フロア・シール 		001
170 A 210 471 04 81
スリーブ
ボディ・フロア・シール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
170 A 210 471 04 81
スリーブ
ボディ・フロア・シール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
200 A 171 540 71 10
ケーブル・ハーネス
プレッシャ・センサ

[002]から ｼｬｼ: F 115622 => から 日付: 01/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001 L
900 A 210 540 21 81
クラッチ
タンク・プレッシャ・センサ
3-PIN MQS;B4/3 		001
900 A 013 545 19 26
コンタクト・ソケット
タンク・プレッシャ・センサ 3 ピン
3-PIN MINI MIC;B4/3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
901 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
901 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
901 A 020 545 60 26
コンタクト・ソケット
タンク・プレッシャ・センサ 3 ピン
0.5-1.0 MM2 MINI MIC;B4/3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		NB
902 A 171 545 01 28
プラグ
フューエル・ポンプ
7-PIN SLK2.8, MLK1.2;M3/3 		001
902 A 001 540 97 81
ソケット・ハウジング
コネクタ (車内/エンジン、ナチュラル)
6-PIN MQS;X18/7
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		001
903 A 019 545 17 26
コンタクト・ソケット
フューエル・ポンプ
M3/3 		NB
903 A 000 540 46 05
電気ケーブル
コネクタ (車内/エンジン、ナチュラル)
0.75 MM2 MQS SN;X18/7

ﾌｯﾄﾉｰﾄ解説
[003]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
19980912韓国仕様
 		NB
