SLK ロードスター 日本仕様
170.449 => SLK 230 KOMPRESSOR
M: 111983
GM: 716622, 716630, 716662
GA: 722616

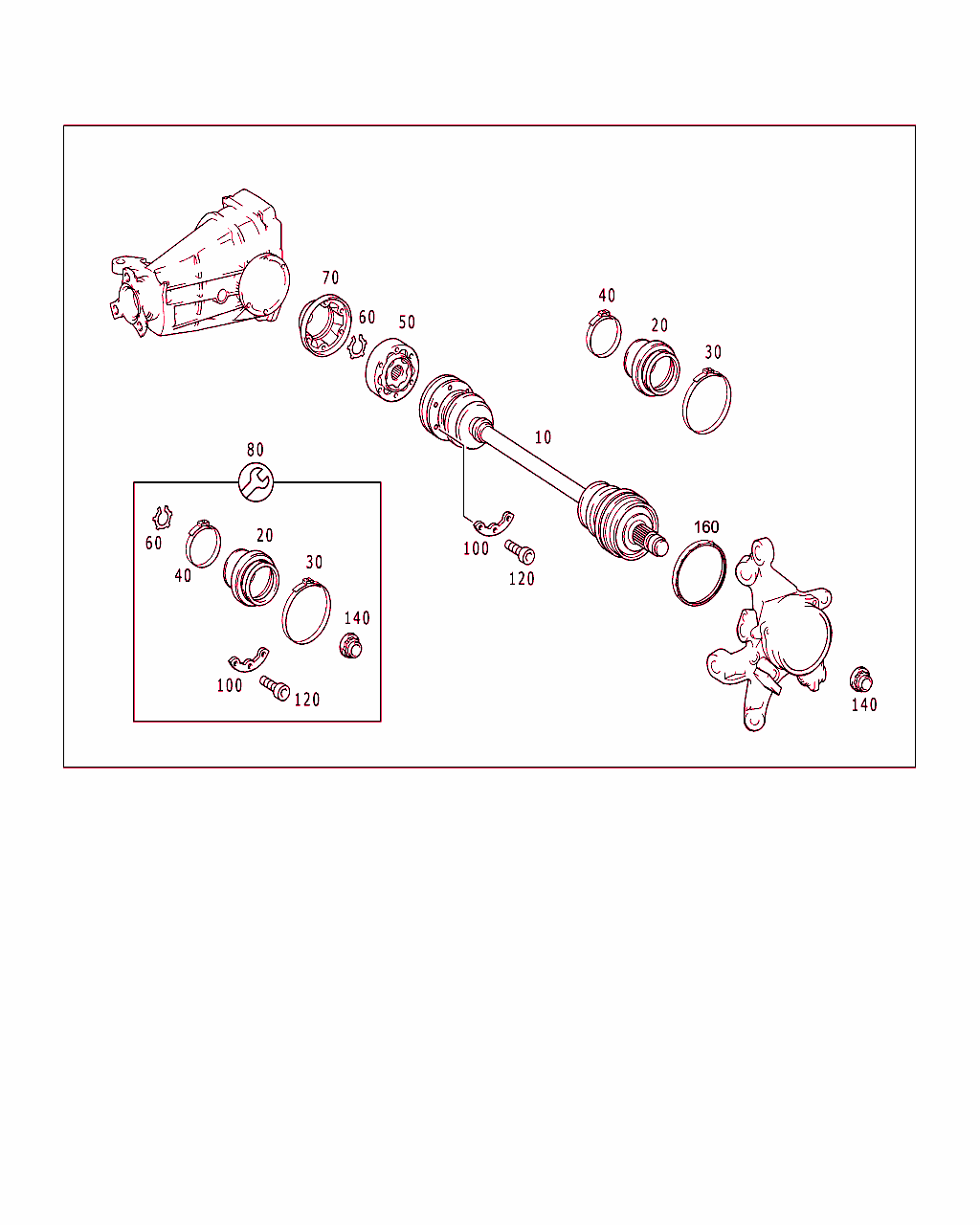

Schema

B35030000082.140122

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 202 350 88 10
アクスル・シャフト
ネジ込み式インプット・シャフト

[002]まで ｼｬｼ: F 245158 => まで 日付: 26/11/2001
 		002
10 A 202 350 88 10
アクスル・シャフト
ネジ込み式インプット・シャフト

[003]から ｼｬｼ: F 245159 => から 日付: 26/11/2001
[004]まで ｼｬｼ: F 266535 => まで 日付: 26/12/2001

ﾌｯﾄﾉｰﾄ解説
[005]
注意、車台番号: F 245160〜F 266536 の場合、混合取付け                           可能
取り外したアクスル・シャフトに注意、差込み式                                         アクスル・シャフトは適用外
 		002
10 A 170 350 03 10
アクスル・シャフト
差込み式インプット・シャフト

[003]から ｼｬｼ: F 245159 => から 日付: 26/11/2001
[004]まで ｼｬｼ: F 266535 => まで 日付: 26/12/2001

ﾌｯﾄﾉｰﾄ解説
[006]
注意、シャシナンバ: F 245160〜シャシナンバ: F 266536は、混合して取り付けることができます。
取り外したアクスル・シャフトに注意します、ねじ止め式アクスル・シャフトの場合は適用されません。
 		002
10 A 170 350 03 10
アクスル・シャフト
差込み式インプット・シャフト

これに変更 A 170 350 12 10

[007]から ｼｬｼ: F 266536 => から 日付: 26/12/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199612125 速オートマチック・トランスミッション
 		002
10 A 170 350 12 10
ドライブシャフト
差込み式インプット・シャフト

[007]から ｼｬｼ: F 266536 => から 日付: 26/12/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199612125 速オートマチック・トランスミッション
 		002
10 A 208 350 00 56
アクスル・シャフト
差込み式インプット・シャフト

これに変更 A 170 350 11 10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199612125 速オートマチック・トランスミッション
 		002
10 A 170 350 11 10
ドライブシャフト
差込み式インプット・シャフト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199612125 速オートマチック・トランスミッション
 		002
20 A 220 357 01 91
スリーブ

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		002
30 A 006 997 58 90
バインダ
大
66-69 / 10 MM 		004
40 A 168 997 03 90
バインダ
小
34-37 / 10 MM

これに変更 A 202 997 04 90 		004
40 A 202 997 04 90
ホース・クランプ
小 		004
50 A 140 350 08 13
ジョイント
リング・ジョイント内側

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		002
60 N 000983 026000
スナップ・リング
アクスル・シャフト・リング・ジョイント

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		004
70 A 124 357 03 89
シール・キャップ

これに変更 A 124 357 02 89

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		002
70 A 124 357 02 89
シーリング・キャップ

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		002
80 A 210 350 05 37
リペア・キット
アクスル・シャフト、インナ・スリーブ

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		002
100 A 124 357 01 75
ワッシャ
インナ・フランジに取り付けるアクスル・シャフト

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		004
120 A 001 990 71 12
ボルト
インナ・フランジに取り付けるアクスル・シャフト
M10X44.5

ﾌｯﾄﾉｰﾄ解説
[008]
セパレート・パーツは、ネジ止めされたアクスル・シャフトにのみ適用
 		012
140 A 001 990 38 50
フランジ・ナット
リヤ・アクスル・シャフト・フランジに取り付けるアクスル・シャフト
M24X1.5 		002
160 A 210 357 00 82
パルス・リング
アウタ・ジョイント 		002
