一覧

SLK ロードスター 日本仕様
170.449 => SLK 230 KOMPRESSOR
M: 111983
GM: 716622, 716630, 716662
GA: 722616

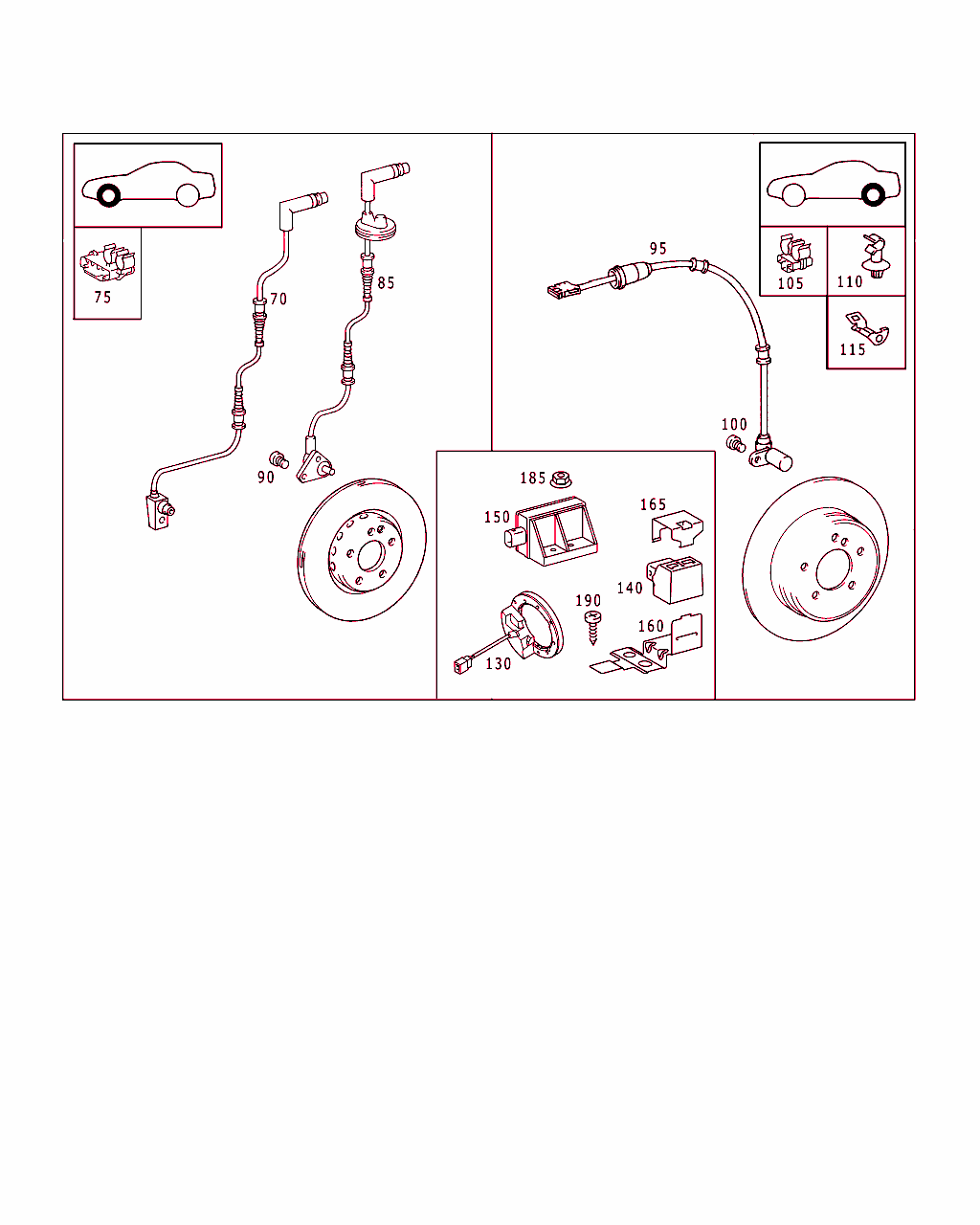

Schema

B54695000039.000417

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
70 A 202 540 06 34
電気ケーブル
左ブレーキ・パッド摩耗インジケータ

ﾌｯﾄﾉｰﾄ解説
[005]
車台番号 F298214 以前の場合、部品番号 ES1 なしで注文
[006]
車台番号 F298215 以降の場合、部品番号 ES1 98 で注文
 		001
70 A 202 540 06 34
電気ケーブル
右ブレーキ・パッド摩耗インジケータ

ﾌｯﾄﾉｰﾄ解説
[005]
車台番号 F298214 以前の場合、部品番号 ES1 なしで注文
[006]
車台番号 F298215 以降の場合、部品番号 ES1 98 で注文
 		001
75 A 124 546 14 43
ホルダー
追加ハーネス / ホイール・ハウス・パネル 左 		001
75 A 124 546 15 43
ホルダー
追加ハーネス / ホイール・ハウス・パネル 右 		001
85 A 170 540 08 17
センサ
スピード・センサをステアリング・ナックルに、左側 		001
85 A 170 540 09 17
センサ
スピード・センサをステアリング・ナックルに、右側 		001
90 A 140 990 02 12
ボルト
センサをステアリング・ナックルに、左側
M8X16 		002
90 A 140 990 02 12
ボルト
センサをステアリング・ナックルに、右側
M8X16 		002
90 A 140 990 02 12
ボルト
左ブレーキ・パッド摩耗インジケータ
M8X16 		001
90 A 140 990 02 12
ボルト
右ブレーキ・パッド摩耗インジケータ
M8X16 		001
95 A 170 540 12 17
スピード・センサ
(スピード・センサ)、左リヤ 		001
95 A 170 540 13 17
スピード・センサ
(スピード・センサ)、右リヤ 		001
100 N 914125 006502
ボルト
センサ / 左リヤ・アクスル
M6X12 		001
100 N 914125 006502
ボルト
右リヤ・アクスルに取り付けるセンサ
M6X12 		001
105 A 202 546 33 43
ホルダー
左リヤ・スピード・センサ 		001
105 A 202 546 33 43
ホルダー
右リヤ・スピード・センサ 		001
110 A 210 546 04 43
ホルダー
左リヤ・スピード・センサ 		001
110 A 210 546 04 43
ホルダー
右リヤ・スピード・センサ 		001
115 A 170 546 17 43
ホルダー
リヤ・スピード・センサ 		002
130 A 002 542 65 18
アングル・センサ
ステアリング・アングル・センサ 		001
140 A 163 542 06 18
センサ
横Gセンサ 		001
150 A 002 542 72 18
O2 センサ
回転速度センサ

これに変更 A 002 542 94 18 		001
150 A 002 542 94 18
ヨー・レート・センサ
回転速度センサ

これに変更 A 003 542 23 18 		001
150 A 003 542 23 18
ヨー・レート・センサ
回転速度センサ 		001
160 A 203 546 06 43
ホルダー
横Gセンサ 		001
165 A 011 988 32 78
クリップ
横Gセンサ 		001
185 N 910112 006001
ヘキサゴン・ナット
M6 		002
190 N 000000 002062
鉄板ビス
4,2X9,5 		004
190 N 000000 002062
鉄板ビス
センサ用ブラケット固定用ツール 		004
