一覧

SLK ロードスター 日本仕様
170.449 => SLK 230 KOMPRESSOR
M: 111983
GM: 716622, 716630, 716662
GA: 722616

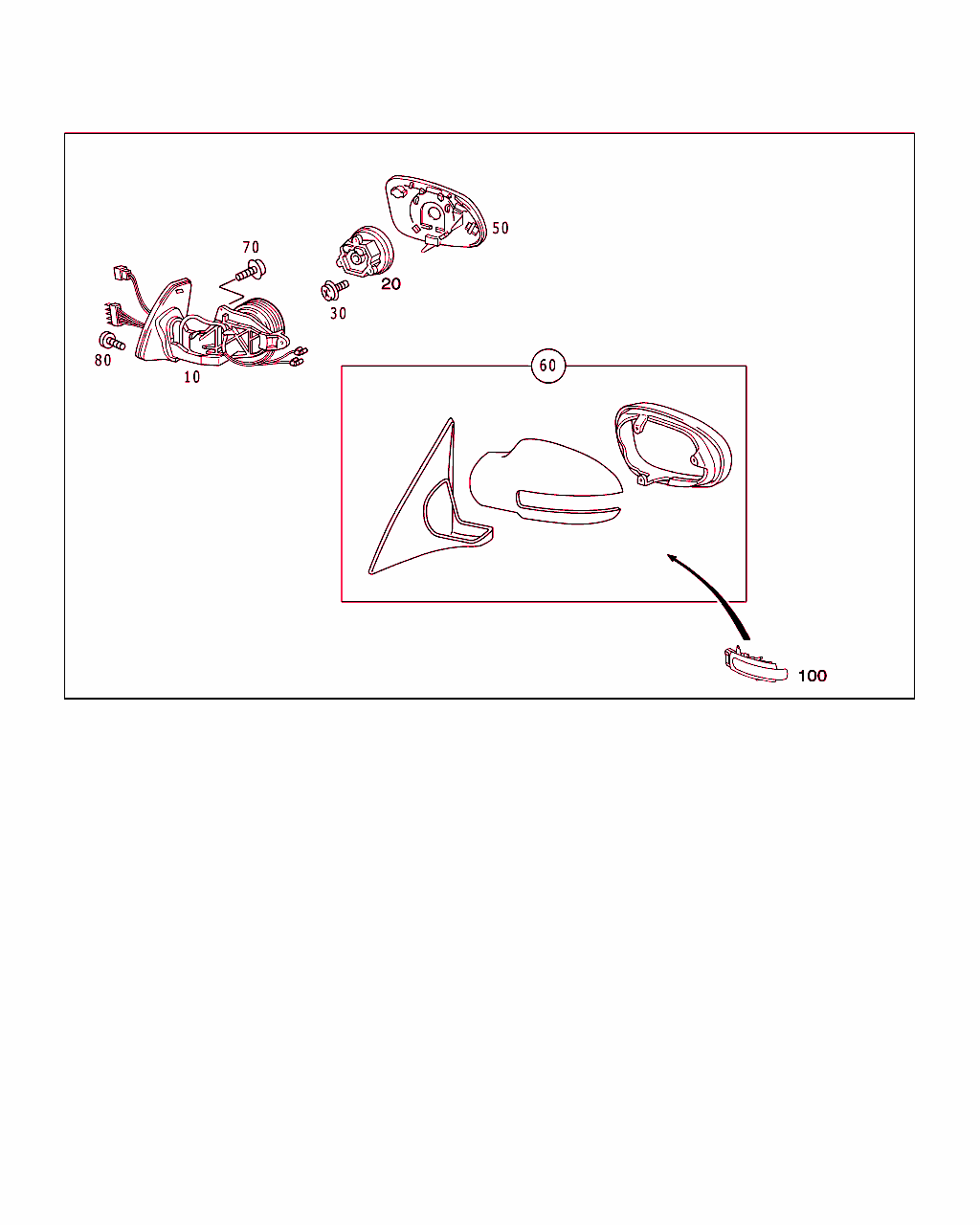

Schema

B72070000038.040607

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 170 810 11 76
フレーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+500
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19961214日本仕様
[500]19951002格納式左右ドア・ミラー
19961203格納式左右ドア・ミラー
 		001
10 A 170 810 12 76
フレーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+500
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19961214日本仕様
[500]19951002格納式左右ドア・ミラー
19961203格納式左右ドア・ミラー
 		001
20 A 202 820 83 42
モータ
左ミラー・ガラス調整 		001
20 A 202 820 84 42
モータ
右ミラー・ガラス調整 		001
30 N 007983 003287
鉄板ビス
ミラー・ガラス調整用 E モータ / 左フレーム 		003
30 N 007983 003287
鉄板ビス
ミラー・ガラス調整用 E モータ / 右フレーム 		003
50 A 208 810 09 21
ミラー・ガラス
左 		001
50 A 208 810 10 21
ミラー・ガラス
右 		001
60 A 170 810 01 64
TS カバー
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[910]9999無色008U/015U/017U/020U/021U/022U/023U/024U/025U/026U/027U/029U/030U/031U/032U/033U/034U/036U/037U/041U/252U
 		001
60 A 170 810 01 64
TS カバー
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]1685イエロー・ストーン685U
3548バーンスタイン・レッド548U
3586マグマ・レッド586U
5352リナライト・ブルー352U
5372ラピスラズリ・ブルー372U
6279ヴィヴィアン・グリーン279U
6810プリズム・グリーン810U
6816アンドラダイト・グリーン (メタリック塗装)816U
9040ブラック040U
9143アイス・スノー・ホワイト143U
9197オブシディアン・ブラック197U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9960アラバスタ・ホワイト960U
 		001
60 A 170 810 02 64
TS ハウジング
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[910]9999無色008U/015U/017U/020U/021U/022U/023U/024U/025U/026U/027U/029U/030U/031U/032U/033U/034U/036U/037U/041U/252U
 		001
60 A 170 810 02 64
TS ハウジング
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]1685イエロー・ストーン685U
3548バーンスタイン・レッド548U
3586マグマ・レッド586U
5352リナライト・ブルー352U
5372ラピスラズリ・ブルー372U
6279ヴィヴィアン・グリーン279U
6810プリズム・グリーン810U
6816アンドラダイト・グリーン (メタリック塗装)816U
9040ブラック040U
9143アイス・スノー・ホワイト143U
9197オブシディアン・ブラック197U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9960アラバスタ・ホワイト960U
 		001
70 N 007983 003287
鉄板ビス
マウント / 左フレーム 		003
70 N 007983 003287
鉄板ビス
マウント / 右フレーム 		003
80 N 007985 005175
ボルト
左ドアのミラー
M5X16 		003
80 N 007985 005175
ボルト
右ドアのミラー
M5X16 		003
100 A 170 820 17 21
ターン・シグナル・ランプ
左 		001
100 A 170 820 18 21
ターン・シグナル・ランプ
右 		001
