一覧

F-DCTトランスミッション
724.002 => K7A240

Schema

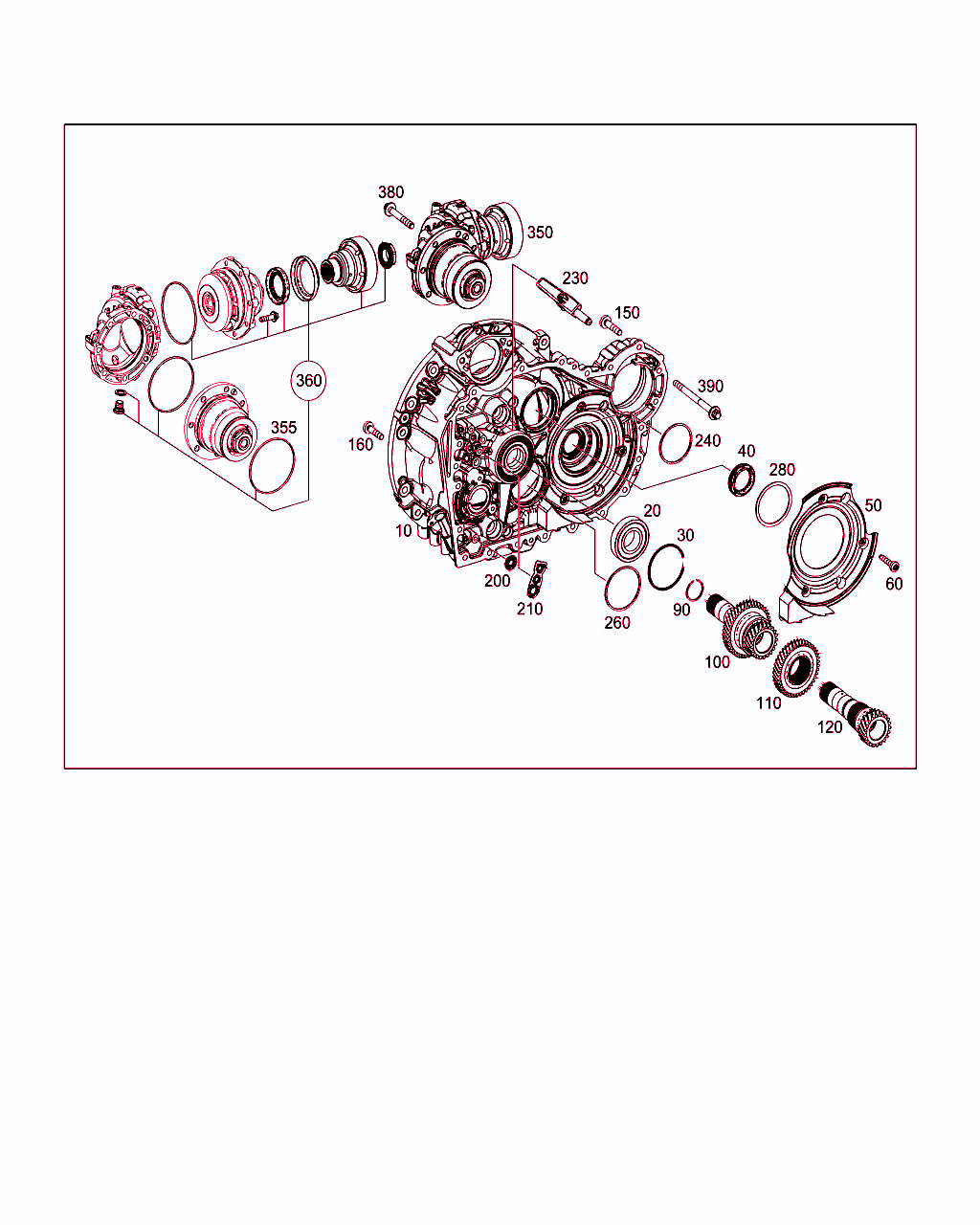

B27047000001.171024

[image]

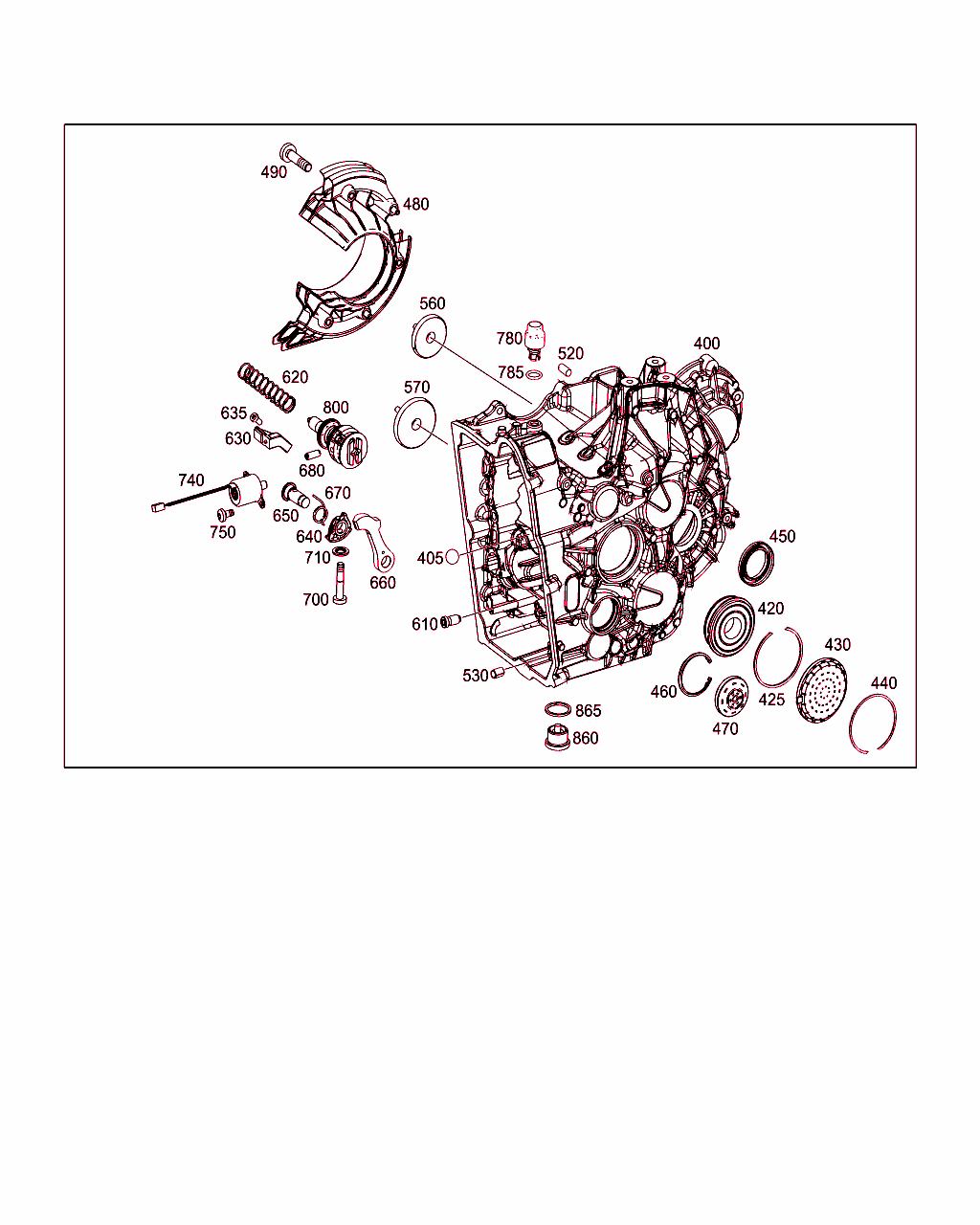

B27047000002.151123

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 270 18 00
クラッチ・ハウジング

これに変更 A 246 270 30 00 		001
10 A 246 270 30 00
クラッチ・ハウジング

これに変更 A 246 270 35 00 		001
10 A 246 270 35 00
クラッチ・ハウジング

これに変更 A 246 270 49 00 		001
10 A 246 270 49 00
クラッチ・ハウジング 001
20 A 010 981 83 25
深溝ボール・ベアリング 001
30 A 005 994 01 40
スナップ・リング
1.65 MM

♦ 以下から選択できます A 005 994 53 40 		001
30 A 005 994 02 40
スナップ・リング
1.70 MM 		001
30 A 005 994 03 40
スナップ・リング
1.75 MM 		001
30 A 005 994 04 40
スナップ・リング
1.80 MM 		001
30 A 005 994 05 40
スナップ・リング
1.85 MM 		001
30 A 005 994 06 40
スナップ・リング
1.90 MM 		001
30 A 005 994 07 40
スナップ・リング
1.95 MM 		001
30 A 005 994 53 40
穴用スナップ・リング
1.96 MM

♦ 以下から選択できます A 005 994 01 40 		001
30 A 005 994 54 40
穴用スナップ・リング
2.00 MM 		001
30 A 005 994 55 40
穴用スナップ・リング
2.05 MM 		001
30 A 005 994 56 40
穴用スナップ・リング
2.10 MM 		001
30 A 005 994 57 40
穴用スナップ・リング
2.15 MM 		001
30 A 005 994 58 40
穴用スナップ・リング
2.20 MM 		001
30 A 005 994 59 40
穴用スナップ・リング
2.25 MM 		001
40 A 013 997 19 46
シール・リング 001
50 A 246 371 00 88
カバー 001
60 N 000000 004555
6角丸頭ボルト
トランスミッション・ハウジングに取り付けるカバー 		003
90 A 002 994 73 40
スナップ・リング 001
100 A 246 260 73 20
中空シャフト 001
110 A 246 262 38 14
4速固定ギヤ 001
120 A 246 262 14 01
中空シャフト 001
150 N 000000 006426
6角丸頭ボルト
ハウジング
M8X35 		020
160 N 000000 002439
6角丸頭ボルト
ハウジング
M6X25 		002
200 A 246 371 02 80
フランジ・ガスケット
ギヤ・アクチュエータ 		002
210 A 246 371 00 80
フランジ・ガスケット
クラッチ 		001
230 A 246 371 07 96
オイル・ライン
温度センサ

これに変更 A 246 371 15 00 		001
230 A 246 371 15 00
オイル・ライン
温度センサ 		001
240 A 008 990 22 82
シム
1,40 MM

♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 23 82
シム
1,45 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 24 82
シム
1,50 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 25 82
シム
1,55 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 26 82
シム
1,60 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 27 82
シム
1,65 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 28 82
シム
1,70 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 29 82
シム
1,75 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 008 990 30 82
シム
1,80 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 010 990 15 82
シム
1,10 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 010 990 16 82
シム
1,15 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 010 990 17 82
シム
1,20 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 010 990 18 82
シム
1,25 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 19 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 010 990 19 82
シム
1,30 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 20 82 		NB
240 A 010 990 20 82
シム
1,35 MM

♦ 以下から選択できます A 008 990 22 82
♦ 以下から選択できます A 008 990 23 82
♦ 以下から選択できます A 008 990 24 82
♦ 以下から選択できます A 008 990 25 82
♦ 以下から選択できます A 008 990 26 82
♦ 以下から選択できます A 008 990 27 82
♦ 以下から選択できます A 008 990 28 82
♦ 以下から選択できます A 008 990 29 82
♦ 以下から選択できます A 008 990 30 82
♦ 以下から選択できます A 010 990 15 82
♦ 以下から選択できます A 010 990 16 82
♦ 以下から選択できます A 010 990 17 82
♦ 以下から選択できます A 010 990 18 82
♦ 以下から選択できます A 010 990 19 82 		NB
260 A 008 990 11 82
シム
1,45 MM

♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 12 82
シム
1,50 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 13 82
シム
1,55 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 14 82
シム
1,60 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 15 82
シム
1,65 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 16 82
シム
1,70 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 17 82
シム
1,75 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 18 82
シム
1,80 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 19 82
シム
1,85 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 008 990 20 82
シム
1,90 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 010 990 21 82
シム
1,10 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 010 990 22 82
シム
1,15 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 010 990 23 82
シム
1,20 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 010 990 24 82
シム
1,25 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 010 990 25 82
シム
1,30 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 26 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 010 990 26 82
シム
1,35 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 27 82 		NB
260 A 010 990 27 82
シム
1,40 MM

♦ 以下から選択できます A 008 990 11 82
♦ 以下から選択できます A 008 990 12 82
♦ 以下から選択できます A 008 990 13 82
♦ 以下から選択できます A 008 990 14 82
♦ 以下から選択できます A 008 990 15 82
♦ 以下から選択できます A 008 990 16 82
♦ 以下から選択できます A 008 990 17 82
♦ 以下から選択できます A 008 990 18 82
♦ 以下から選択できます A 008 990 19 82
♦ 以下から選択できます A 008 990 20 82
♦ 以下から選択できます A 010 990 21 82
♦ 以下から選択できます A 010 990 22 82
♦ 以下から選択できます A 010 990 23 82
♦ 以下から選択できます A 010 990 24 82
♦ 以下から選択できます A 010 990 25 82
♦ 以下から選択できます A 010 990 26 82 		NB
280 A 008 990 33 82
シム
1,35MM

♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 34 82
シム
1,40MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 35 82
シム
1,45MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 36 82
シム
1,50MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 37 82
シム
1,55MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 38 82
シム
1,60MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 39 82
シム
1,65MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 40 82
シム
1,70MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 008 990 41 82
シム
1,75MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 010 990 28 82
シム
1,10MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 010 990 29 82
シム
1,15MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 010 990 30 82
シム
1,20MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 31 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 010 990 31 82
シム
1,25MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 32 82 		NB
280 A 010 990 32 82
シム
1,30MM

♦ 以下から選択できます A 008 990 33 82
♦ 以下から選択できます A 008 990 34 82
♦ 以下から選択できます A 008 990 35 82
♦ 以下から選択できます A 008 990 36 82
♦ 以下から選択できます A 008 990 37 82
♦ 以下から選択できます A 008 990 38 82
♦ 以下から選択できます A 008 990 39 82
♦ 以下から選択できます A 008 990 40 82
♦ 以下から選択できます A 008 990 41 82
♦ 以下から選択できます A 010 990 28 82
♦ 以下から選択できます A 010 990 29 82
♦ 以下から選択できます A 010 990 30 82
♦ 以下から選択できます A 010 990 31 82 		NB
355 A 028 997 89 45
Oリング 001
400 A 246 370 21 02
ハウジング

♦ 以下から選択できます A 246 370 09 02

[023]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 00975475 => まで 日付: 18/04/2016
[024]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 20525997 => まで 日付: 20/04/2016
 		001
400 A 246 370 31 03
ハウジング

♦ 以下から選択できます A 246 370 27 03

[025]から ﾄﾗﾝｽﾐｯｼｮﾝ: 00975476 => から 日付: 18/04/2016
[026]から ﾄﾗﾝｽﾐｯｼｮﾝ: 20525998 => から 日付: 20/04/2016
 		001
400 A 246 370 09 02
ハウジング

♦ 以下から選択できます A 246 370 21 02

[023]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 00975475 => まで 日付: 18/04/2016
 		001
400 A 246 370 27 03
ハウジング

♦ 以下から選択できます A 246 370 31 03

[025]から ﾄﾗﾝｽﾐｯｼｮﾝ: 00975476 => から 日付: 18/04/2016
[027]から ﾄﾗﾝｽﾐｯｼｮﾝ: 20525998 => から 日付: 18/04/2016
 		001
405 N 005401 309000
ボール
ハウジング内 		001
420 A 010 981 46 25
深溝ボール・ベアリング 001
425 A 002 994 91 40
スナップ・リング 001
430 A 246 370 03 21
ハウジング用カバー 001
440 A 012 994 32 41
穴用スナップ・リング 001
450 A 013 997 19 46
シール・リング 001
460 A 012 994 22 41
穴用スナップ・リング 001
470 A 246 371 03 05
ハウジング用カバー 001
480 A 246 371 01 88
カバー
ディファレンシャル

[032]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 00822613 => まで 日付: 31/08/2015
[033]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 20343316 => まで 日付: 08/09/2015
 		001
480 A 246 371 39 00
T/Mハウジングカバー
ディファレンシャル

[034]から ﾄﾗﾝｽﾐｯｼｮﾝ: 00822614 => から 日付: 31/08/2015
[035]から ﾄﾗﾝｽﾐｯｼｮﾝ: 20343317 => から 日付: 08/09/2015
[036]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 01036036 => まで 日付: 15/07/2016
[037]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 20592096 => まで 日付: 25/07/2016
 		001
480 A 247 371 11 00
T/Mハウジングカバー
ディファレンシャル

[038]から ﾄﾗﾝｽﾐｯｼｮﾝ: 01036037 => から 日付: 15/07/2016
[039]から ﾄﾗﾝｽﾐｯｼｮﾝ: 20592097 => から 日付: 25/07/2016
 		001
490 N 000000 001147
6角丸頭ボルト
カバー
M6X20 		002
520 N 000000 002778
シリンダ・ピン
ハウジング内 		002
530 A 601 992 02 25
テンション・スリーブ
ハウジング内 		002
560 A 246 372 01 61
オイル・ファンネル
小

これに変更 A 246 371 60 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
560 A 246 371 60 00
オイル・ファンネル
小 		001
570 A 246 372 03 61
オイル・ファンネル
大

これに変更 A 246 371 61 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
570 A 246 371 61 00
オイル・ファンネル
大 		001
610 A 246 377 01 35
ハイドロリック・バルブ
ハウジング内 		001
620 A 009 993 98 01
スプリング
アクチュエータ 		001
630 A 246 988 06 52
永久磁石
アクチュエータ

[040]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 00714132 => まで 日付: 26/03/2015
[041]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 20239321 => まで 日付: 29/04/2015
 		001
630 A 246 988 07 52
永久磁石
アクチュエータ

[042]から ﾄﾗﾝｽﾐｯｼｮﾝ: 00714133 => から 日付: 26/03/2015
[043]から ﾄﾗﾝｽﾐｯｼｮﾝ: 20239322 => から 日付: 29/04/2015
 		001
635 N 000000 003439
6角丸頭ボルト
ソレノイド
M5X10 		001
640 A 246 376 02 35
ブラケット 001
650 A 246 372 02 74
ロック・ラッチ用ピン
ロッキング・ラッチ 		001
660 A 246 371 02 16
ロックラッチ 001
660 A 246 371 02 16
ロックラッチ

♦ 以下から選択できます A 246 371 42 00 		001
660 A 246 371 42 00
ロックラッチ

♦ 以下から選択できます A 246 371 02 16 		001
670 A 000 993 19 35
スパイラル・スプリング 001
680 N 000000 005625
シリンダ・ピン 001
700 A 011 990 92 04
ラウンド・ヘッド・ボルト
M8X46 		001
710 A 000 997 37 42
ガスケット 001
740 A 246 982 03 03
リフティング・マグネット 001
750 N 000000 001145
6角丸頭ボルト
リフト・マグネットに
M6X12 		002
780 A 246 270 22 00
ブリーダ 001
785 A 019 997 60 45
Oリング
9.25X1.78 		001
800 A 246 906 02 02
アクチュエータ
ロッキング・ラッチ 		001
800 A 246 906 01 02
アクチュエータ
ロッキング・ラッチ

これに変更 A 246 906 02 02

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
860 A 210 997 00 32
スクリュ・プラグ
オイル・ドレン 		001
865 N 007603 024105
シールリング
オイル・ドレン 		001
