一覧

4 速オートマチック・トランスミッション、トルク・コンバータ付き
722.393 => W 4 A 028

Schema

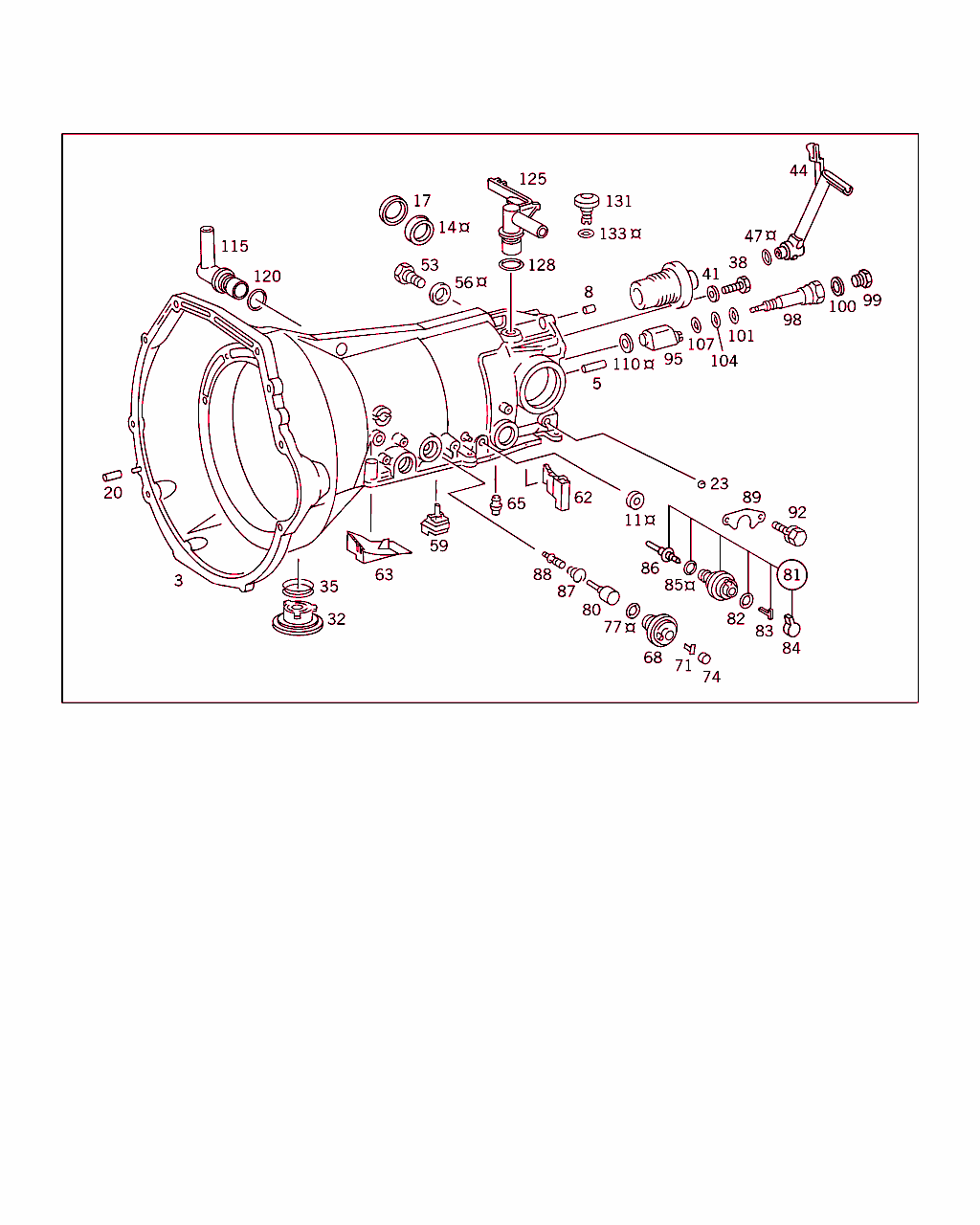

B27045000008.950531

[image]

B27045000011.970826

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
3 A 126 270 64 11
トランスミッション・ハウジング
フランジ非装備
K2

ﾌｯﾄﾉｰﾄ解説
[024]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以降: 3 240870
[034]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以前:
388 3 486290
389 3 442785
392 3 442785
393 3 438955
395 3 486290
[220]
オイル・パイプ 126 270 03 84 廃止
 		001
3 A 124 270 21 11
トランスミッション・ハウジング

これに変更 A 124 270 30 11

ﾌｯﾄﾉｰﾄ解説
[023]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以前: 3 240869
 		-
3 A 124 270 30 11
トランスミッション・ハウジング

これに変更 A 126 270 64 11
• +001 A 124 270 01 82

ﾌｯﾄﾉｰﾄ解説
[024]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以降: 3 240870
[026]
旧部品番号在庫なし、トランスミッション 3 270539 以前
 		-
3 A 126 270 64 11
トランスミッション・ハウジング
フランジ非装備
K2

ﾌｯﾄﾉｰﾄ解説
[024]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以降: 3 240870
[034]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以前:
388 3 486290
389 3 442785
392 3 442785
393 3 438955
395 3 486290
[220]
オイル・パイプ 126 270 03 84 廃止
 		001
3 A 126 270 70 11
トランスミッション・ハウジング

これに変更 A 126 270 71 11

ﾌｯﾄﾉｰﾄ解説
[035]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以降:
388 3 486291
389 3 442786
392 3 442786
393 3 438956
395 3 486291
 		-
3 A 126 270 71 11
トランスミッション・ハウジング
フランジ非装備
K2

ﾌｯﾄﾉｰﾄ解説
[035]
ﾄﾗﾝｽﾐｯｼｮﾝNo.以降:
388 3 486291
389 3 442786
392 3 442786
393 3 438956
395 3 486291
 		001
5 A 126 991 00 01
ピン
ロッキング・ラッチ 		001
8 N 000007 012219
シリンダ・ピン 001
11 A 006 997 01 47
シール・リング 001
11 A 009 997 48 47
シール・リング

これに変更 A 013 997 04 46 		-
11 A 013 997 04 46
シール・リング 001
14 A 126 277 08 50
ブッシュ
ブレーキ・バンド
B 2 		001
17 A 006 997 73 47
シール・リング
ブレーキ・バンド
B 2 		001
20 N 000007 010102
シリンダ・ピン 002
23 N 005401 310000
ボール 001
38 N 000933 006049
ボルト
フランジ/トランスミッション・ハウジング 		005
41 N 000125 006421
ウインドウ
フランジ/トランスミッション・ハウジング

これに変更 N 000125 006449 		005
41 N 000125 006449
ウインドウ
フランジ/トランスミッション・ハウジング 		005
44 A 126 271 15 84
オイル・パイプ
スピードメータ駆動部 		001
47 A 011 997 14 48
シール・リング 001
53 A 115 997 06 30
スクリュ・プラグ NB
56 N 007603 008106
シーリング・リング NB
59 A 126 270 10 50
ブッシュ
(温度スロットル・ブッシュ)
ROT 		001
62 A 126 277 00 84
シム 001
63 A 126 277 00 42
オイル・バッフル

これに変更 A 140 277 00 42

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
63 A 140 277 00 42
オイル・バッフル
トランスミッション・ハウジング 		001
65 A 126 270 05 89
バルブ
セカンダリ・ポンプ
B 2 		001
68 A 126 270 24 79
バキューム・アクチュエータ
NATURFARBE

ﾌｯﾄﾉｰﾄ解説
[200]
126 270 24 79 必要に応じて  126 270 89 79
 		001
----- A 126 270 76 79
バキューム・アクチュエータ
NATURFARBE

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
71 A 126 277 04 40
ホルダー 001
74 A 126 277 00 81
カバー 001
77 A 014 997 11 48
Oリング
バキューム・アクチュエータ 		001
80 A 126 277 20 75
ピン
バキューム・アクチュエータ

♦ 以下から選択できます A 126 277 93 75 		001
80 A 126 277 93 75
ピン
バキューム・アクチュエータ

♦ 以下から選択できます A 126 277 20 75 		001
81 A 126 270 89 79
バキューム・アクチュエータ
パッケージ
NATURFARBE

ﾌｯﾄﾉｰﾄ解説
[201]
126 270 89 79 必要に応じて  126 270 24 79
126 277 20 75 または 126 277 93 75 と組合せ
 		001
82 A 013 997 23 48
シール・リング 001
83 A 126 277 75 40
ホルダー 001
84 A 126 987 07 45
シール・キャップ 001
85 A 014 997 11 48
Oリング
バキューム・アクチュエータ 		001
86 A 126 277 86 75
ピン
バキューム・アクチュエータ 		001
87 A 123 993 01 05
スプリング
バキューム・アクチュエータ 		001
88 A 126 277 21 32
ピストン
モジュレーティング・プレッシャ 		001
89 A 126 277 05 40
ホルダー
バキューム・アクチュエータ 		001
92 N 914020 006000
ワッシャ付きボルト 002
95 A 000 304 23 90
スイッチ・ソレノイド
(ソレノイド)

♦ 以下から選択できます A 000 304 27 90 		001
95 A 000 304 27 90
スイッチ・ソレノイド
(ソレノイド)

♦ 以下から選択できます A 000 304 23 90 		001
98 A 000 304 22 90
スイッチ・ソレノイド
(マグネット・フレーム)

♦ 以下から選択できます A 000 304 28 90 		001
98 A 000 304 28 90
スイッチ・ソレノイド
(マグネット・フレーム)

♦ 以下から選択できます A 000 304 22 90 		001
101 A 008 997 31 48
シール・リング 001
104 A 008 997 30 48
シール・リング 001
107 A 001 997 35 48
シール・リング 001
110 A 115 304 01 60
シール・リング 001
131 A 124 270 01 82
ブリーダ
TO 126 270 64 11/70 11/71 11 		001
133 A 006 997 80 48
シール・リング
TO 124 270 01 82 		001
135 A 011 997 22 48
シール・リング

これに変更 A 016 997 04 48 		-
135 A 016 997 04 48
シール・リング
オペレーティング・ケーブル 		001
140 A 126 300 31 30
オペレーティング・ケーブル
コントロール・プレッシャ 		001
152 A 126 278 02 74
ピン
コントロール・プレッシャ・レバー 		001
155 A 005 997 77 48
シール・リング

これに変更 A 017 997 73 48 		-
155 A 017 997 73 48
シール・リング 001
160 A 126 270 04 59
レバー

これに変更 A 124 270 02 59 		-
160 A 124 270 02 59
レバー
コントロール・プレッシャ 		001
185 N 912001 012000
ヒューズ
オペレーティング・ケーブル 		001
