一覧

コンバータ付き 5 速オートマチック・トランスミッション
722.668 => W 5 A 300

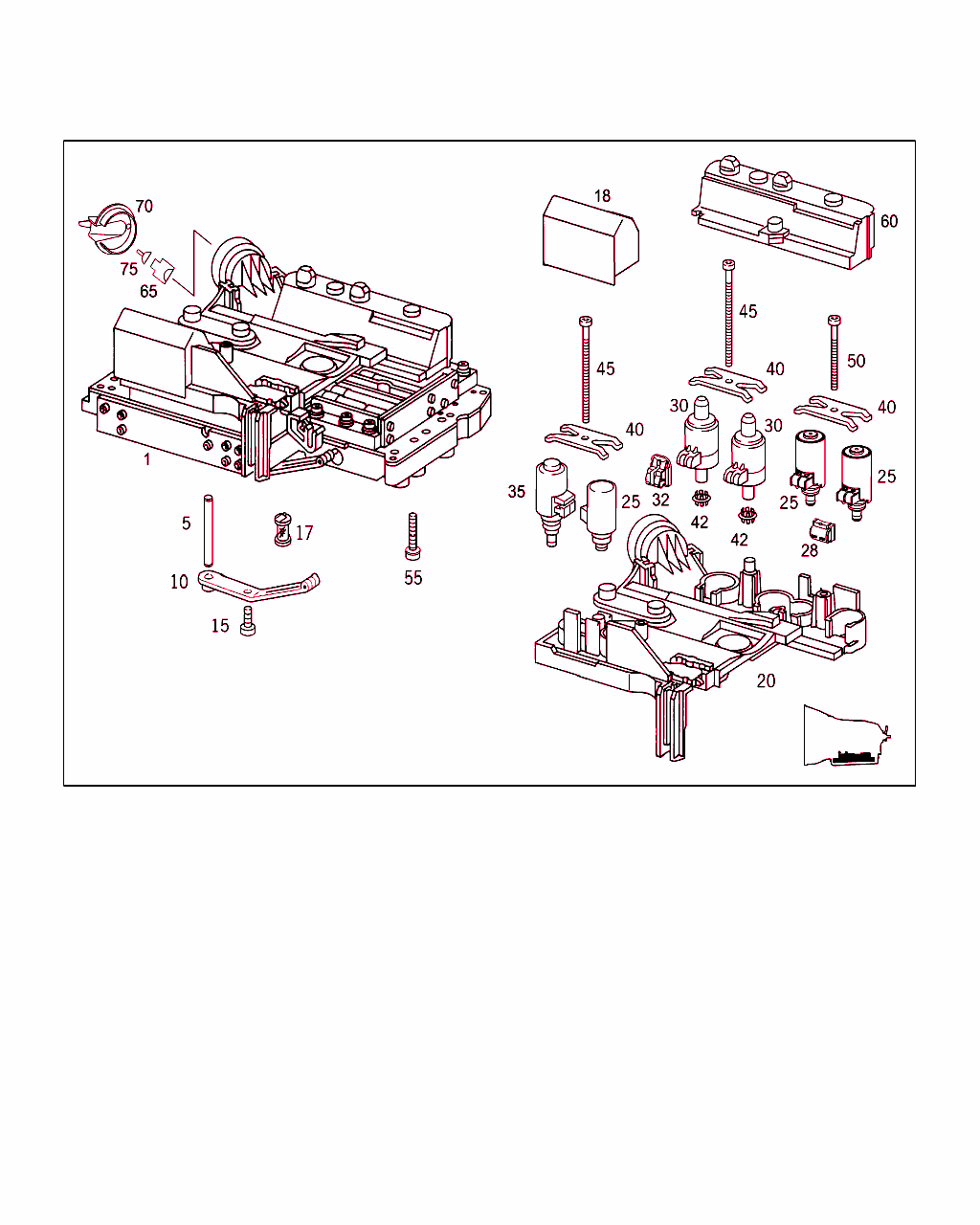

Schema

B27100000041.091113

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
1 A 211 270 00 06
制御
エレクトロ・ハイドロリック・コントロール・ コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
5 A 140 277 00 75
ピン

♦ 以下から選択できます A 140 277 01 75 		001
5 A 140 277 01 75
ピン

♦ 以下から選択できます A 140 277 00 75 		001
10 A 140 270 01 78
スプリング
ロック･プレート・リーフ・スプリング 		001
15 A 140 277 08 71
ボルト 001
17 A 140 270 02 98
フィルタ 002
18 A 140 271 08 82
キャップ
エレクトロ・ハイドロリック・コントロール・ コンポーネント 		001
20 A 140 270 03 61
エレクトリック・キット

これに変更 A 140 270 05 61 		-
20 A 140 270 05 61
エレクトリック・キット

これに変更 A 140 270 07 61 		-
20 A 140 270 07 61
エレクトリック・キット

♦ 以下から選択できます A 140 270 08 61 		001
20 A 140 270 08 61
エレクトリック・キット

♦ 以下から選択できます A 140 270 07 61 		001
25 A 140 277 01 35
バルブ

これに変更 A 140 277 05 35 		-
25 A 140 277 05 35
バルブ

これに変更 A 240 270 01 89 		-
25 A 240 270 01 89
ソレノイド・バルブ
ソレノイド・バルブ

これに変更 A 240 270 02 89 		003
25 A 240 270 02 89
バルブ
ソレノイド・バルブ 		003
28 A 240 271 01 82
キャップ 003
30 A 140 277 00 98
リフティング・マグネット

これに変更 A 140 277 03 98 		-
30 A 140 277 03 98
ソレノイド

これに変更 A 203 270 00 89 		-
30 A 203 270 00 89
バルブ
プレッシャ・コントロール・バルブ 		002
32 A 240 271 00 82
キャップ 002
35 A 140 277 00 35
バルブ

これに変更 A 140 277 04 35 		-
35 A 140 277 04 35
バルブ
ソレノイド・バルブ 		001
40 A 140 276 00 03
スプリング･プレート

これに変更 A 140 276 02 03 		-
40 A 140 276 02 03
スプリング･プレート 003
42 A 140 270 04 98
フィルタ 002
45 A 140 277 10 71
ボルト 002
50 A 140 277 11 71
ボルト 001
55 A 140 277 06 71
ボルト 010
60 A 140 271 07 82
キャップ 001
65 A 001 540 99 81
ソケット・スリーブ・ハウジング 001
70 A 001 545 26 83
キャップ 001
75 A 000 540 42 05
ケーブル・ハーネス
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
