一覧

電子油圧式無段変速オートマチック・トランスミッション
722.801 => WFC 280

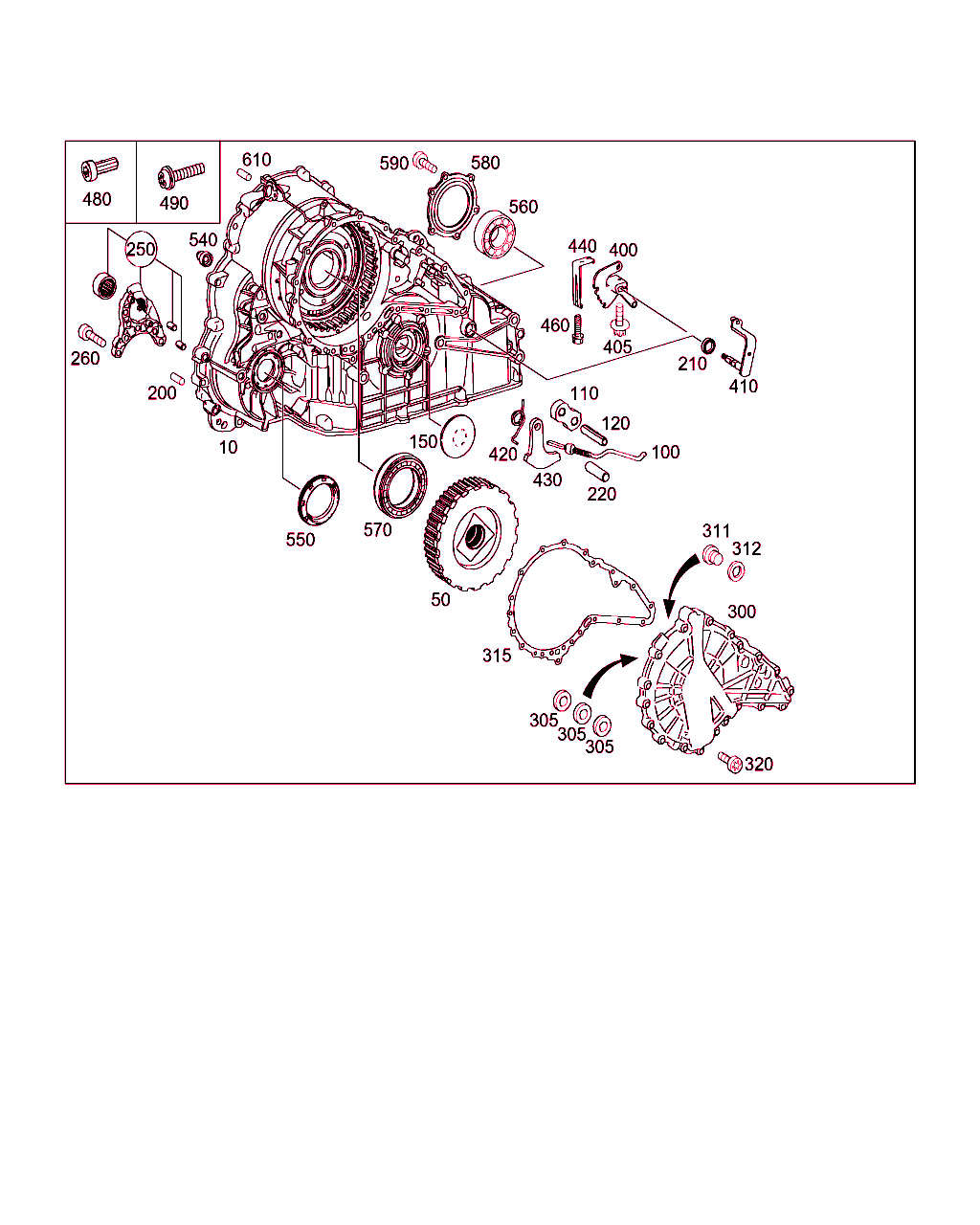

Schema

B27085000026.041116

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 371 09 01
ハウジング

これに変更 A 169 371 08 01

[006]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 290950 => まで 日付: 02/04/2007
 		001
10 A 169 371 08 01
ハウジング

これに変更 A 169 371 12 01

[006]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 290950 => まで 日付: 02/04/2007
 		001
10 A 169 371 12 01
ハウジング

[006]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 290950 => まで 日付: 02/04/2007
 		001
10 A 169 371 16 01
ハウジング

[007]から ﾄﾗﾝｽﾐｯｼｮﾝ: 290951 => から 日付: 02/04/2007
 		001
50 A 169 370 07 19
ギヤ 001
100 A 169 370 01 65
リンケージ

これに変更 A 169 370 03 65

ﾌｯﾄﾉｰﾄ解説
[003]
次のトランスミッション以前の場合は古い部品番号のものを使用すること。

[017]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 339599 => まで 日付: 13/08/2007
 		001
100 A 169 370 03 65
リンケージ 001
110 A 168 371 04 68
ガイド
パーキング・ロック 		001
120 A 000 997 65 10
シリンダ・ピン
7X35 		003
150 A 169 371 08 05
カバー
トランスミッション・ハウジング 		001
200 N 000007 006205
シリンダ・ピン
トランスミッション・ハウジング 		001
210 A 013 997 04 46
シールリング
トランスミッション・ハウジング
12X18X06 		001
220 A 000 991 10 52
シリンダ・ピン
トランスミッション・ハウジング
12X44 		001
250 A 169 370 03 40
ホルダー
インターミディエイト・シャフト 		001
260 N 000000 002206
6角丸頭ボルト
ブラケット
MBN 10228-M8X45-8.8

これに変更 N 000000 004413

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		009
260 N 000000 004413
6角丸頭ボルト
ブラケット
M8X45 		009
300 A 169 370 29 21
ハウジング用カバー
トランスミッション・ハウジング

これに変更 A 169 370 35 21 		001
300 A 169 370 35 21
ハウジング用カバー
トランスミッション・ハウジング

これに変更 A 169 370 50 21 		001
300 A 169 370 50 21
カバー
トランスミッション・ハウジング 		001
305 A 169 372 15 55
シールリング
ハウジング・カバー 		003
311 A 002 990 09 12
スクリュ・プラグ
カバー

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
312 N 007603 010100
シールリング
カバー
10X13.5 AL 		001
315 A 169 371 11 80
ガスケット
トランスミッション・ハウジング・カバー

これに変更 A 169 371 40 80

ﾌｯﾄﾉｰﾄ解説
[003]
次のトランスミッション以前の場合は古い部品番号のものを使用すること。

[006]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 290950 => まで 日付: 02/04/2007
 		001
315 A 169 371 40 80
ガスケット
トランスミッション・ハウジング・カバー 		001
320 N 000000 001479
6角丸頭ボルト
トランスミッション・ハウジング・カバー
M6X30

[018]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 345999 => まで 日付: 30/08/2007
 		019
320 N 000000 001479
6角丸頭ボルト
トランスミッション・ハウジング・カバー
M6X30

[019]から ﾄﾗﾝｽﾐｯｼｮﾝ: 346000 => から 日付: 30/08/2007
 		017
320 N 000000 005250
6角丸頭ボルト
トランスミッション・ハウジングに
M6X30

[019]から ﾄﾗﾝｽﾐｯｼｮﾝ: 346000 => から 日付: 30/08/2007
 		002
400 A 169 370 01 57
ロック・プレート
パーキング・ロック

これに変更 A 169 370 10 57

ﾌｯﾄﾉｰﾄ解説
[003]
次のトランスミッション以前の場合は古い部品番号のものを使用すること。

[020]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 001416 => まで 日付: 25/06/2004
 		001
400 A 169 370 10 57
デテント・プレート
パーキング・ロック 		001
405 N 000000 001113
6角丸頭ボルト
トランスミッション・ハウジングに
M6X15 		001
410 A 169 370 01 56
レバー
パーキング・ロック 		001
420 A 169 993 00 20
トーション・スプリング
パーキング・ロック 		001
430 A 169 372 00 22
ロックラッチ
パーキング・ロック 		001
440 A 168 370 01 78
スプリング
ロック・プレート

[021]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 004112 => まで 日付: 10/11/2004

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
440 A 169 993 01 15
リーフ・スプリング
ロック・プレート

[022]から ﾄﾗﾝｽﾐｯｼｮﾝ: 004113 => から 日付: 10/11/2004
 		001
460 A 140 990 57 01
ボルト
ロック・プレート
M6 X20

これに変更 A 008 990 89 04 		001
460 A 008 990 89 04
シリンダ・ボルト
ロック・プレート
M6 X20 		001
480 A 168 990 17 12
ボルト
コントロール・ユニット 		004
490 N 000000 005236
6角丸頭ボルト
コントロール・ユニット
M6X22 		003
540 A 169 372 09 50
スロットル・ブッシュ
オイル・クーラ・コネクタ 		001
550 A 013 997 19 46
シール・リング
トランスミッション・ハウジング

ﾌｯﾄﾉｰﾄ解説
[012]
右シーリング・リングに漏れがある場合は、追加で右サイド・シャフトを交換しなければいけません。
トランスミッション製造番号165600以前のモデル169およびトランスミッション製造番号010900以前のモデル245のみ有効。
 		001
560 A 009 981 26 25
深溝ボール・ベアリング
トランスミッション・ハウジング 		001
570 A 009 981 29 25
深溝ボール・ベアリング
トランスミッション・ハウジング 		001
580 A 169 372 14 76
ウインドウ
トランスミッション・ハウジング 		001
590 N 000000 001146
6角丸頭ボルト
トランスミッション・ハウジング
M6X16

これに変更 N 000000 004410

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		004
590 N 000000 004410
6角丸頭ボルト
トランスミッション・ハウジング
M6X16 		004
610 N 000000 002778
シリンダ・ピン
トランスミッション・ハウジング 		002
