一覧

ガソリン・エンジン 143 KW (195 馬力) 12/22 エンジン 012672 〜 039800
117.982 => M 117 4.5

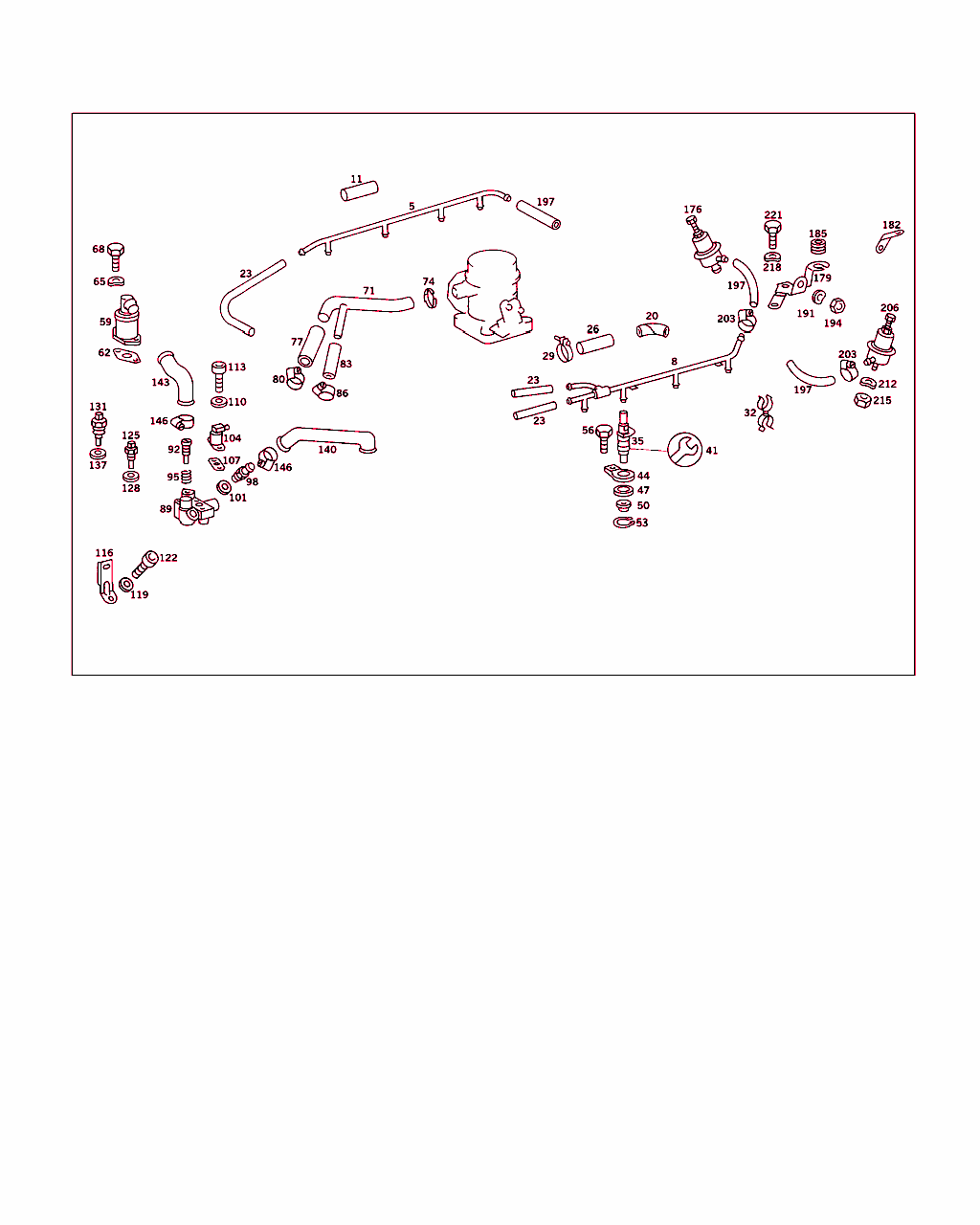

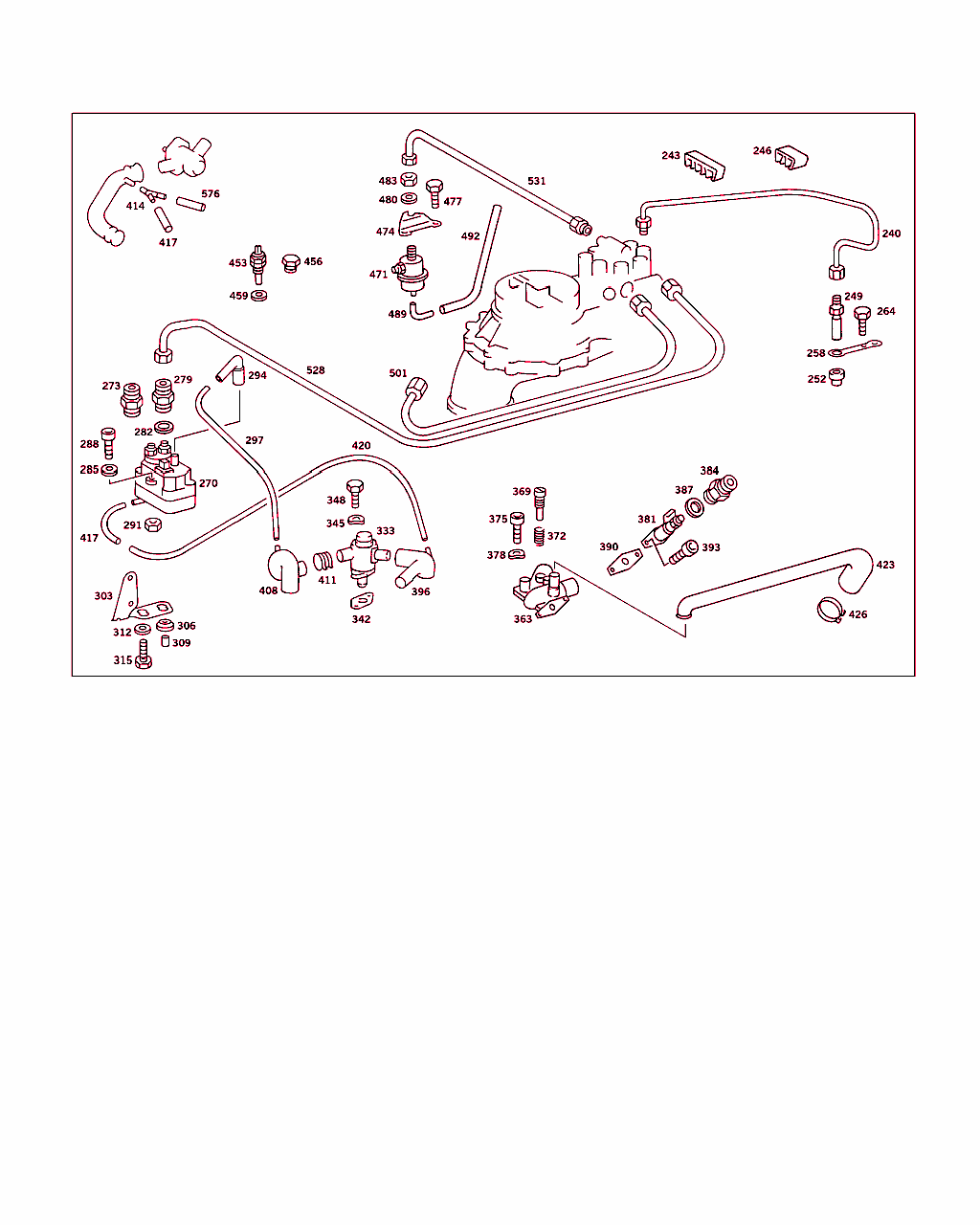

Schema

B07070000002.920318

[image]

B07070000014.920318

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- A 116 070 00 33
ライン
シリンダ NOS.1-4

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
5 A 116 070 05 33
ライン 001
8 A 116 070 04 33
ライン 001
11 N 040621 014200
絶縁チューブ

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
23 A 114 997 18 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		NB
スタート・バルブ / ディストリビュータ・ライン シリンダ NO.5-8 NO.5-8
ブラケット
接続、フロント・フューエル・ディストリビュータ・ライン
ブラケット
?フューエル・リターン・ラインに
ブラケット
26 A 006 997 07 82
ホース
接続、フロント・フューエル・ディストリビュータ・ライン

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 001 997 69 90
ホース・クランプ 015
32 A 617 180 00 45
クランプ 001
35 A 000 078 18 23
インジェクション・ノズル

これに変更 A 000 078 34 23
• +001 A 116 078 04 73

ﾌｯﾄﾉｰﾄ解説
[039]
UP TO ENGINE
982 016504
983 008884
 		-
35 A 000 078 34 23
インジェクション・ノズル 008
----- A 000 987 19 45
シール・キャップ

これに変更 A 000 987 53 45 		-
----- A 000 987 53 45
シール・キャップ 008
41 A 000 586 99 07
リペア・キット

ﾌｯﾄﾉｰﾄ解説
[003]
UP TO ENGINE
982 026676
983 024627
992 000070
993 000059
 		004
41 A 001 586 00 07
リペア・キット

ﾌｯﾄﾉｰﾄ解説
[004]
FROM ENGINE
982 026677
983 024628
992 000071
993 000060
 		004
44 A 116 078 01 41
ホルダー 008
47 A 116 078 00 73
ガイド 008
50 A 116 078 04 73
ガイド

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO ENGINE
982 026561
983 024286
992 000065
993 000057
 		008
50 A 116 078 07 73
ガイド

ﾌｯﾄﾉｰﾄ解説
[007]
FROM ENGINE
982 026562
983 024287
992 000066
993 000058
 		008
53 N 000471 024000
スナップ・リング 008
56 N 000933 006102
ボルト

これに変更 N 304017 006016 		-
56 N 304017 006016
ボルト 008
59 A 000 141 03 25
スライダ 001
62 A 114 203 00 80
シール・リング 001
65 N 000137 005203
スプリング・ワッシャ 002
68 N 000933 005075
ボルト

これに変更 N 304017 005002 		-
68 N 304017 005002
ボルト 002
71 A 116 094 00 82
ホース 001
74 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
74 A 005 997 01 90
ホース・クランプ 001
77 A 116 997 01 82
ホース

ﾌｯﾄﾉｰﾄ解説
[038]
ｴﾝｼﾞﾝNo.以前: 013081
 		002
80 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
80 N 000000 000667
クランプ

ﾌｯﾄﾉｰﾄ解説
[038]
ｴﾝｼﾞﾝNo.以前: 013081
 		004
83 A 116 997 02 82
ホース

ﾌｯﾄﾉｰﾄ解説
[038]
ｴﾝｼﾞﾝNo.以前: 013081
 		001
86 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
86 A 005 997 01 90
ホース・クランプ

ﾌｯﾄﾉｰﾄ解説
[038]
ｴﾝｼﾞﾝNo.以前: 013081
 		002
89 A 116 094 00 12
アダプタ 001
92 A 117 990 00 20
ボルト 001
95 A 001 993 20 01
スプリング 001
98 A 116 090 02 75
バルブ 001
101 N 007603 014100
シール・リング 001
104 A 000 071 34 37
ノズル 001
107 A 117 141 07 80
シール・リング 001
110 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		001
110 N 000125 006449
ウインドウ 001
113 N 000912 006004
ボルト

これに変更 A 000 984 79 29 		-
113 A 000 984 79 29
ボルト 001
116 A 116 159 16 40
ブラケット 002
119 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		002
119 N 000125 006449
ウインドウ 002
122 N 000912 006090
シリンダ・ボルト 002
125 A 002 542 21 17
センサ
水 		001
128 N 007603 010100
シール・リング 001
131 A 004 545 49 24
オートマチック・スイッチ

これに変更 A 003 545 90 24 		-
131 A 003 545 90 24
オートマチック・スイッチ
インテーク・マニホールド 15 度 		001
137 N 007603 014100
シール・リング 001
140 A 117 094 01 91
ブーツ 001
143 A 116 094 01 91
ブーツ 001
146 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
146 N 000000 000667
クランプ 002
176 A 000 078 03 89
レギュレータ 001
179 A 116 078 12 41
ホルダー

ﾌｯﾄﾉｰﾄ解説
[011]
UP TO ENGINE
982 013181
983 001364
[402]
NO LONGER AVAILABLE
 		001
179 A 116 078 13 41
ホルダー

ﾌｯﾄﾉｰﾄ解説
[012]
FROM ENGINE
982 013182
983 001365
[402]
NO LONGER AVAILABLE
 		001
182 A 116 078 11 41
ホルダー

ﾌｯﾄﾉｰﾄ解説
[011]
UP TO ENGINE
982 013181
983 001364
[402]
NO LONGER AVAILABLE
 		001
185 A 000 997 28 81
グロメット 001
191 N 900055 012001
スプリング・ワッシャ 001
194 N 000936 012005
ナット

これに変更 N 308675 012000 		-
194 N 308675 012000
ナット 001
197 A 114 997 18 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		NB
プレッシャ・レギュレータをフューエル・ディストリビュータ・ラインに、シリンダ1~4、後部
ブラケット
プレッシャ・レギュレータをディストリビュータ・ライン、シリンダ5〜6番に、後部
ブラケット
197 A 116 476 18 26
ホース 001
203 A 001 997 69 90
ホース・クランプ 006
206 A 000 078 02 92
ダイヤフラム 001
212 N 000137 008204
スプリング・ワッシャ

これに変更 N 000137 008212 		-
212 N 000137 008212
スプリング・ワッシャ 001
215 N 000934 008013
ナット 001
218 N 000137 006204
スプリング・ワッシャ 001
221 N 000933 006102
ボルト

これに変更 N 304017 006016 		-
221 N 304017 006016
ボルト 001
