一覧

ガソリン・エンジン、インジェクション・システム装備、220 KW (300 PS)後付け装備付き
117.968 => M 117 5.6

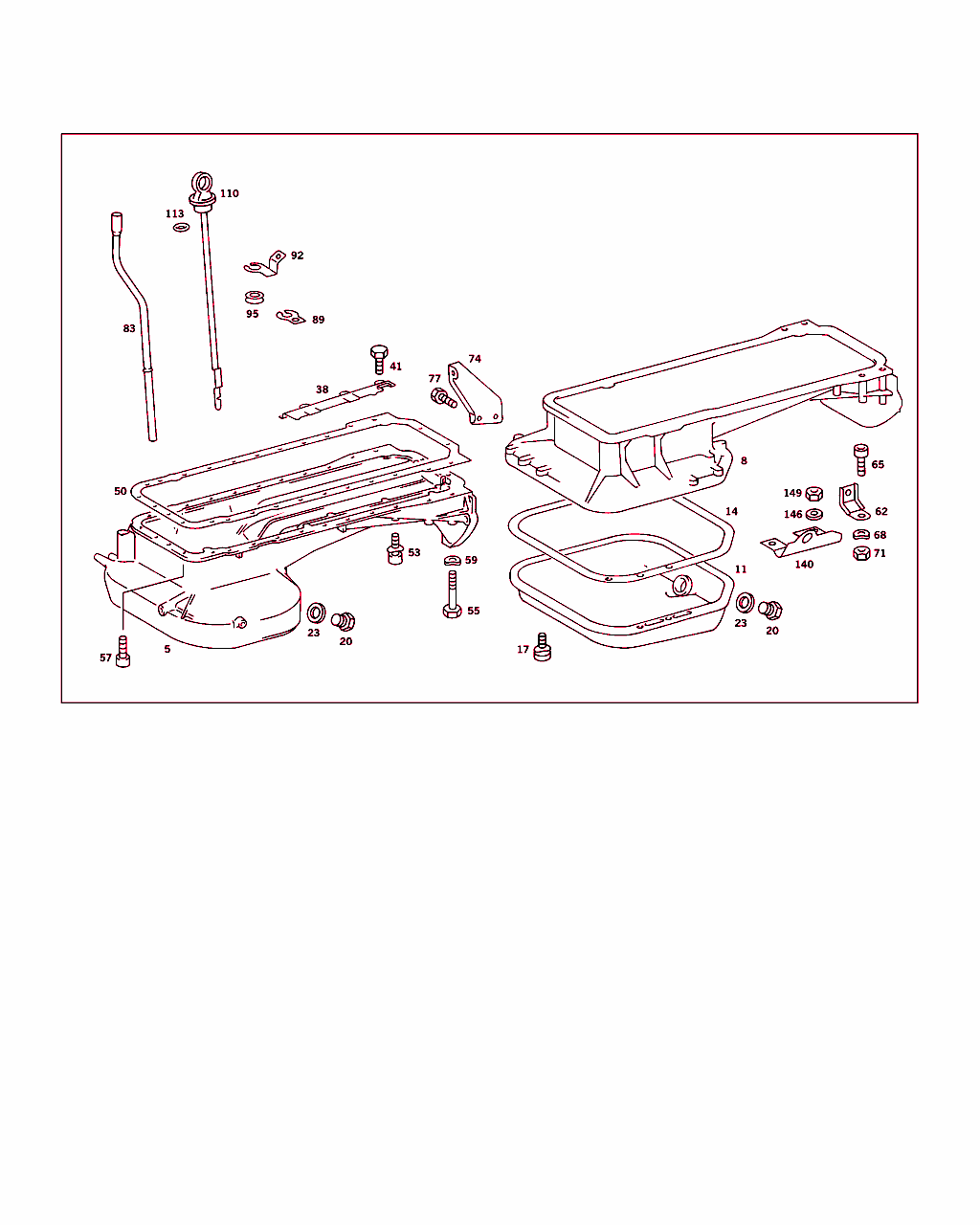

Schema

B01045000048.930201

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 117 010 03 13
オイル・パン

ﾌｯﾄﾉｰﾄ解説
[088]
AMG に適用外
 		001
11 A 116 010 47 13
オイル・パン

これに変更 A 117 010 01 28 		-
11 A 117 010 01 28
オイル・パン
下部 		001
14 A 116 014 05 22
シール・リング

これに変更 A 119 014 08 22 		-
14 A 119 014 08 22
シール・リング
オイル・パン上部に取り付けるオイル・パン下部 		001
17 A 001 990 93 12
ボルト
オイル・パン上部に取り付けるオイル・パン下部

ﾌｯﾄﾉｰﾄ解説
[082]
ｴﾝｼﾞﾝNo.以前:
964 003137
965 016682 例外:　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037641 例外:　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		018
17 A 001 990 93 12
ボルト
オイル・パン上部に取り付けるオイル・パン下部

ﾌｯﾄﾉｰﾄ解説
[083]
ｴﾝｼﾞﾝNo.以降:
964 003138
965 016683 その他取付け:　　　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037642 その他取付け:　　　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		014
17 N 914020 006003
ワッシャ付きボルト
オイル・パン上部に取り付けるオイル・パン下部 		002
20 A 123 997 04 30
スクリュ・プラグ

これに変更 A 002 997 34 30 		-
20 A 002 997 34 30
スクリュ・プラグ
オイル・ドレン
M 12X1.5

ﾌｯﾄﾉｰﾄ解説
[088]
AMG に適用外
 		001
23 N 007603 012110
シーリング・リング

ﾌｯﾄﾉｰﾄ解説
[088]
AMG に適用外
 		001
23 N 915035 000019
シーリング・リング

ﾌｯﾄﾉｰﾄ解説
[089]
AMG 専用
 		001
38 A 117 014 01 66
オイル・バッフル・プレート

これに変更 A 117 014 02 66 		-
38 A 117 014 02 66
オイル・バッフル・プレート
オイル・リターン 		001
41 A 117 990 00 01
ボルト 005
50 A 117 014 01 22
シール・リング

これに変更 A 117 014 03 22 		-
50 A 117 014 03 22
シール・リング
シリンダ・ブロックに取り付けるオイル・パン

ﾌｯﾄﾉｰﾄ解説
[021]
エンジン960 001682以降、                                              さらに001613〜001617、001636〜001640にも取り付けられています。
 		001
53 N 914020 006001
ワッシャ付きボルト
シリンダ・ブロックに取り付けるオイル・パン

ﾌｯﾄﾉｰﾄ解説
[021]
エンジン960 001682以降、                                              さらに001613〜001617、001636〜001640にも取り付けられています。
 		020
55 N 000931 008254
ボルト

これに変更 N 304014 008002 		-
55 N 304014 008002
6角ボルト
シリンダ・ブロックに取り付けるオイル・パン

ﾌｯﾄﾉｰﾄ解説
[021]
エンジン960 001682以降、                                              さらに001613〜001617、001636〜001640にも取り付けられています。
 		002
55 N 000931 008228
ボルト

これに変更 N 000933 008134 		-
55 N 000933 008134
ボルト
シリンダ・ブロックに取り付けるオイル・パン

ﾌｯﾄﾉｰﾄ解説
[021]
エンジン960 001682以降、                                              さらに001613〜001617、001636〜001640にも取り付けられています。
 		002
57 N 000912 006045
ボルト
シリンダ・ブロックに取り付けるオイル・パン

ﾌｯﾄﾉｰﾄ解説
[021]
エンジン960 001682以降、                                              さらに001613〜001617、001636〜001640にも取り付けられています。
 		004
59 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		-
59 N 000137 008212
スプリングワッシャ
シリンダ・ブロックに取り付けるオイル・パン

ﾌｯﾄﾉｰﾄ解説
[021]
エンジン960 001682以降、                                              さらに001613〜001617、001636〜001640にも取り付けられています。
 		004
59 N 000137 006204
スプリングワッシャ
シリンダ・ブロックに取り付けるオイル・パン

ﾌｯﾄﾉｰﾄ解説
[021]
エンジン960 001682以降、                                              さらに001613〜001617、001636〜001640にも取り付けられています。
 		004
62 A 102 159 26 40
ホルダー
オイル・パン上部に取り付けるオイル・パン下部

ﾌｯﾄﾉｰﾄ解説
[076]
装備復元車のみ
[083]
ｴﾝｼﾞﾝNo.以降:
964 003138
965 016683 その他取付け:　　　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037642 その他取付け:　　　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		004
65 N 000912 006022
ボルト
オイル・パン上部に取り付けるオイル・パン下部

ﾌｯﾄﾉｰﾄ解説
[076]
装備復元車のみ
[083]
ｴﾝｼﾞﾝNo.以降:
964 003138
965 016683 その他取付け:　　　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037642 その他取付け:　　　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		004
68 N 000137 006204
スプリングワッシャ
オイル・パン上部に取り付けるオイル・パン下部

ﾌｯﾄﾉｰﾄ解説
[076]
装備復元車のみ
[083]
ｴﾝｼﾞﾝNo.以降:
964 003138
965 016683 その他取付け:　　　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037642 その他取付け:　　　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		004
71 N 000934 006007
ナット
オイル・パン上部に取り付けるオイル・パン下部

ﾌｯﾄﾉｰﾄ解説
[076]
装備復元車のみ
[083]
ｴﾝｼﾞﾝNo.以降:
964 003138
965 016683 その他取付け:　　　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037642 その他取付け:　　　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		004
83 A 117 018 02 16
ガイド・パイプ

ﾌｯﾄﾉｰﾄ解説
[088]
AMG に適用外
 		001
92 A 116 018 07 40
ホルダー
オイル・レベル・ゲージ・ガイド・パイプ 		001
95 A 116 997 29 81
グロメット 001
110 A 102 010 02 72
オイル・レベル・ゲージ

ﾌｯﾄﾉｰﾄ解説
[088]
AMG に適用外
 		001
113 A 006 997 26 45
シール・リング 001
140 A 117 131 15 41
ホルダー
サポート付きエアコン・コンプレッサ / OELWANNE 		001
146 N 000125 006421
ウインドウ
オイル・パンに取り付けるブラケット

これに変更 N 000125 006449 		002
146 N 000125 006449
ウインドウ
オイル・パンに取り付けるブラケット 		002
149 N 000934 006007
ナット
オイル・パンに取り付けるブラケット 		002
