一覧

ガソリン・エンジン、インジェクション・システム装備、220 KW (300 PS)後付け装備付き
117.968 => M 117 5.6

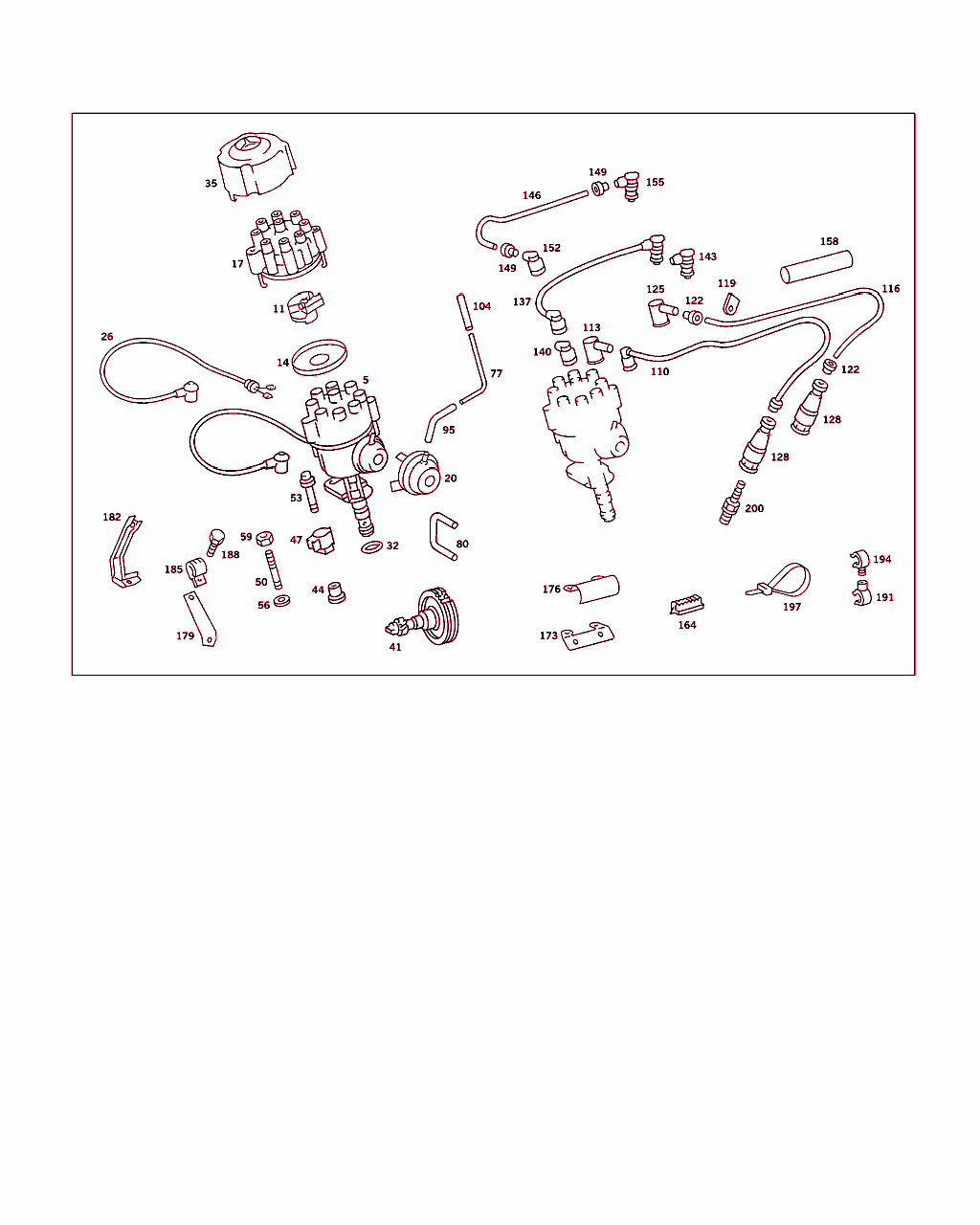

Schema

B15060000019.920318

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 003 158 34 01
イグニッション・ディストリビュータ

ﾌｯﾄﾉｰﾄ解説
[088]
ｴﾝｼﾞﾝNo.以前:
965 016682 例外:　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037641 例外:　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		001
5 A 003 158 44 01
イグニッション・ディストリビュータ

ﾌｯﾄﾉｰﾄ解説
[089]
ｴﾝｼﾞﾝNo.以降:
965 016683 その他取付け:　　　　　　　　　　　　　　　
  015996,  016028,  016192,  016193,  016205-  016208,  016215,  016220-  016226,  016278-  016282,  016468-  016475,  016477,
  016512-  016522,  016591,  016592,  016594,  016601,  016607-  016614,  016648-  016680.
968 037642 その他取付け:　　　　　　　　　　　　　　　
  035006,  035377-  035379,  035384,  035681,  035683,  035772-  035778,  035925-  035937,  036298-  036306,  036849-  036852,
  037021-  037025,  037259-  037262,  037270-  037272,  037307-  037310,  037312-  037320,  037364-  037379,  037424-  037463,
  037492-  037539,  037564-  037608.
 		001
11 A 000 158 40 31
ジョイント 001
14 A 000 158 18 11
カバー 001
17 A 000 158 52 02
ディストリビュータ・キャップ 001
32 A 000 158 03 60
シール・リング

これに変更 A 011 997 05 48 		-
32 A 011 997 05 48
シール・リング 001
35 A 000 158 21 85
プロテクト・カバー 001
41 A 116 150 06 12
シャフト

これに変更 A 116 150 08 12 		-
41 A 116 150 08 12
シャフト 001
44 A 116 158 02 53
スペーサ・チューブ

これに変更 A 116 158 01 53 		-
44 A 116 158 01 53
スペーサ・チューブ
必要に応じて、円筒状 		001
47 A 116 988 30 78
クリップ
イグニッション・ディストリビュータ / タイミング・ケース・カバー 		001
53 A 116 990 03 12
ボルト
イグニッション・ディストリビュータ / タイミング・ケース・カバー 		001
116 A 100 150 46 18
スパーク・プラグ・ケーブル

これに変更 A 110 159 18 18
• +002 A 116 159 01 37
• +002 A 116 159 08 37
• +002 A 000 159 14 38

ﾌｯﾄﾉｰﾄ解説
[053]
次のエンジン以降
960 001682 その他取付け: 001613〜001617、001636〜001640　　　　　　　　　　　　　　　
961 001047
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		-
116 A 100 150 52 18
スパーク・プラグ・ケーブル

これに変更 A 100 150 45 18
• +003 A 000 159 27 42 		-
116 A 100 150 45 18
スパーク・プラグ・ケーブル

これに変更 A 110 159 18 18
• +002 A 116 159 02 37
• +002 A 116 159 06 37
• +002 A 116 159 07 37
• +002 A 116 159 08 37
• +002 A 000 159 14 38

ﾌｯﾄﾉｰﾄ解説
[053]
次のエンジン以降
960 001682 その他取付け: 001613〜001617、001636〜001640　　　　　　　　　　　　　　　
961 001047
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		-
116 A 116 150 69 18
スパーク・プラグ・ケーブル

これに変更 A 110 159 18 18
• +002 A 116 159 03 37
• +002 A 116 159 04 37
• +002 A 000 159 14 38

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		-
116 A 116 150 70 18
スパーク・プラグ・ケーブル

これに変更 A 110 159 18 18
• +002 A 116 159 05 37
• +002 A 000 159 14 38

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		-
116 A 110 159 18 18
ハイテンション・コード
シリンダ
NO.1, 780 MM

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		001
116 A 110 159 18 18
ハイテンション・コード
シリンダ
NO.2,NO.6,NO.7,NO.8 740 MM

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		004
116 A 110 159 18 18
ハイテンション・コード
シリンダ
NO.3,NO.4,900 MM

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		002
116 A 110 159 18 18
ハイテンション・コード
シリンダ
NO.5 660 MM

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		001
119 A 116 159 01 37
スリーブ
シリンダ
1 		002
119 A 116 159 02 37
スリーブ
シリンダ
2 		002
119 A 116 159 03 37
スリーブ
シリンダ
3 		002
119 A 116 159 04 37
スリーブ
シリンダ
4 		002
119 A 116 159 05 37
スリーブ
シリンダ
5 		002
119 A 116 159 06 37
スリーブ
シリンダ
6 		002
119 A 116 159 07 37
スリーブ
シリンダ
7 		002
119 A 116 159 08 37
スリーブ
シリンダ
8 		002
122 A 000 159 14 38
ケーブル・スリーブ
ハイテンション・コード 		016
125 A 000 159 28 42
ケーブル・コネクタ
イグニッション・ディストリビュータ 		008
128 A 000 156 59 10
雑音防止キャップ
スパーク・プラグ 		008
146 A 116 150 74 18
スパーク・プラグ・ケーブル

これに変更 A 115 159 08 18
• +002 A 000 159 14 38

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[404]
メートル単位で注文のこと
 		-
146 A 115 159 08 18
ハイテンション・コード
イグニッション・ディストリビュータからイグニッション・コイルへ
595 MM

ﾌｯﾄﾉｰﾄ解説
[073]
自作のツール、スペシャル・ツールが必要の場合、プライヤ                                     000 589 55 37 00
[103]
500 GE  AMG に適用外
[404]
メートル単位で注文のこと
 		001
149 A 000 159 14 38
ケーブル・スリーブ
ハイテンション・コード 		002
152 A 000 159 28 42
ケーブル・コネクタ
イグニッション・ディストリビュータ 		001
155 A 000 159 29 42
ケーブル・コネクタ
イグニッション・コイル 		001
158 N 040621 022200
被覆チューブ
シリンダ NOS.1-4
390 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
158 N 040621 022200
被覆チューブ
シリンダ NOS. 5-8
260 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
164 A 110 159 05 40
ブラケット
ハイテンション・コード 		002
185 N 916016 022206
クランプ
ハイテンション・コード、シリンダ NOS.1〜4

これに変更 N 916016 022203 		001
185 N 916016 022203
クランプ
ハイテンション・コード、シリンダ NOS.1〜4 		001
188 N 000933 006102
ボルト
ハイテンション・コード、シリンダ NOS.1〜4 		001
197 A 001 997 41 90
結束バンド
ハイテンション・コード / バキューム・ライン 		001
200 A 116 159 00 03
スパーク・プラグ 008
200 A 003 159 12 03
スパーク・プラグ
W 7 DCO BOSCH 		008
200 A 003 159 45 03
スパーク・プラグ
14-7 DUO BERU 		008
200 A 003 159 26 03
スパーク・プラグ
N 9 YCC CHAMPION 		008
