GASOLINE ENGINE WITH INJECTION SYSTEM,150 KW(204 PS/DIN)
102.990 => M 102

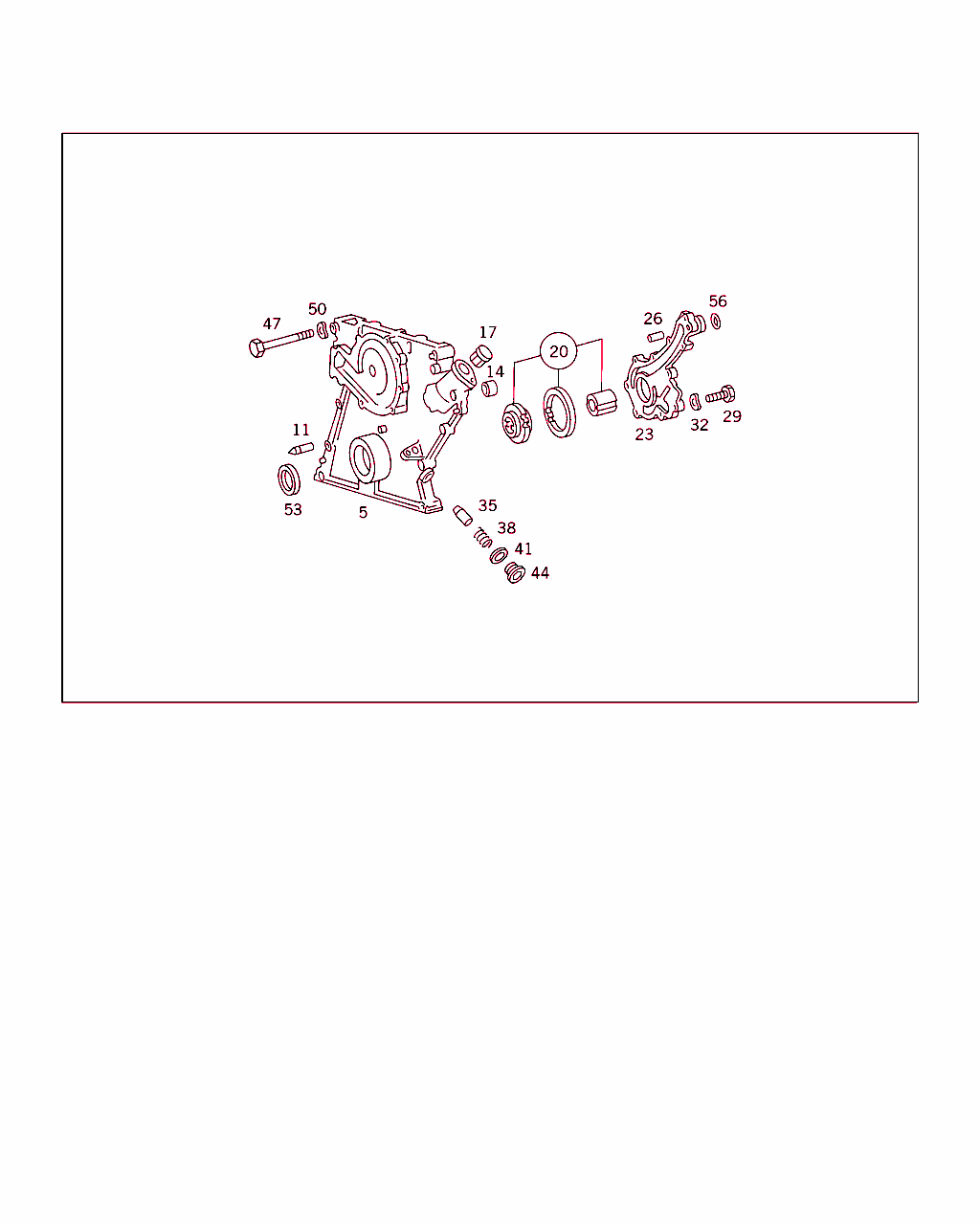

Schema

B01030000020.941115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 102 010 51 17
カバー
タイミング・ケース・カバー 		001
11 A 102 015 00 31
調整用インデックス 001
14 A 102 052 01 06
マウント・ブッシュ
フロント中間スプロケット・シャフト 		001
17 A 110 158 00 24
プレッシャ・ピース
イグニッション・ディストリビュータ 		001
20 A 102 180 05 04
TS GEAR
(ロータ・セット) オイル・ポンプ
TO 102 010 50 17,51 17

ﾌｯﾄﾉｰﾄ解説
[040]
ｴﾝｼﾞﾝNo.以降:
983 10/50,20/60 017089
983 12/52,22/62 002476
 		001
----- A 102 181 02 33
スリーブ
オイル・ポンプ・ドライブ 		001
23 A 102 181 09 20
カバー
オイル・ポンプ
TO 102 010 51 17 		001
26 A 601 992 02 25
テンション・スリーブ
オイル・ポンプ・カバー / タイミング・ケース・ カバー 		001
29 N 000933 006102
ボルト

これに変更 N 304017 006016 		-
29 N 304017 006016
6角ボルト
オイル・ポンプ・カバー / タイミング・ケース・ カバー 		007
29 N 000931 006114
ボルト

これに変更 N 304017 006012 		-
29 N 304017 006012
6角ボルト
オイル・ポンプ・カバー / タイミング・ケース・ カバー 		002
29 A 001 990 01 12
ボルト
オイル・ポンプ・カバー / タイミング・ケース・ カバー 		001
32 N 000137 006204
スプリングワッシャ
オイル・ポンプ・カバー / タイミング・ケース・ カバー 		009
35 A 102 181 03 42
ピストン
プレッシャ・リミッタ・バルブ 		001
38 A 102 993 00 01
スプリング
プレッシャ・リミッタ・バルブ 		001
41 N 007603 018103
シーリング・リング
プレッシャ・リミッタ・バルブ 		001
44 A 102 997 00 32
スクリュ・プラグ
プレッシャ・リミッタ・バルブ 		001
47 N 000931 008266
ボルト
タイミング・ケース・カバー / シリンダ・ブロック

ﾌｯﾄﾉｰﾄ解説
[033]
ｴﾝｼﾞﾝNo.以降:
983 10/50,20/60 015532
983 12/52,22/62 001752
 		001
47 N 000931 008246
ボルト

これに変更 N 304017 008028 		-
47 N 304017 008028
6角ボルト
タイミング・ケース・カバー / シリンダ・ブロック 		001
50 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		-
50 N 000137 008212
スプリングワッシャ
タイミング・ケース・カバー / シリンダ・ブロック 		002
53 A 009 997 89 47
シール・リング

これに変更 A 120 997 03 46 		-
53 A 010 997 09 47
シール・リング

これに変更 A 120 997 03 46 		-
53 A 010 997 33 47
シール・リング

これに変更 A 120 997 03 46 		-
53 A 120 997 03 46
シールリング
クランクシャフト前部

ﾌｯﾄﾉｰﾄ解説
[031]
ｴﾝｼﾞﾝNo.以降:
983 10/50,20/60 014243
983 12/52,22/62 001213
 		001
56 A 006 997 40 48
Oリング
オイル・ポンプ・カバー 		001
