SPEED JAPAN ONLINE PARTS CATALOG

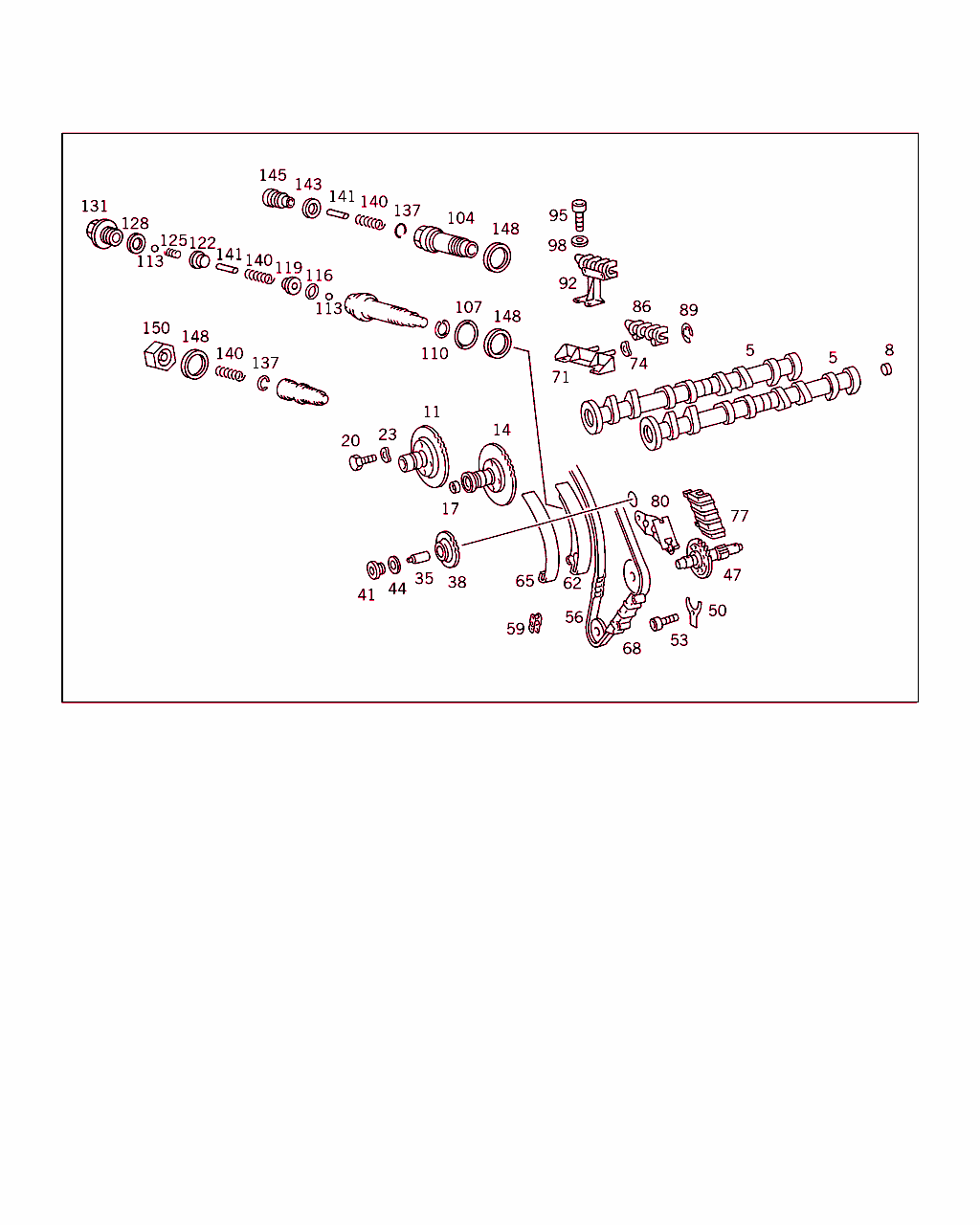

1つめのイラスト

`B05015000030.941115`

x	番号	部品番号	名称/補足ｲﾝﾌｫﾒｰｼｮﾝ	数	ﾊﾞｰｼﾞｮﾝ

5	A 102 050 40 01	カムシャフト標準	002
5	A 102 050 51 01	カムシャフト修理ステップ I	002
8	N 000443 011000	キャップ	002
11	A 102 052 12 01	スプロケットエグゾースト	001
14	A 102 050 03 04	スプロケットインテーク	001
20	N 000933 006184	ボルトこれに変更 N 304017 006037	-
20	N 304017 006037	6角ボルトカムシャフトに取り付けるカムシャフト・タイミング・スプロケット	008
23	N 000137 006204	スプリングワッシャカムシャフトに取り付けるカムシャフト・タイミング・スプロケット	008
35	A 102 052 07 05	ベアリング・ジャーナル	001
38	A 102 050 03 05	アイドラ・ギヤ	001
41	N 000908 018010	スクリュ・プラグ	001
44	N 007603 018100	シーリング・リング	001
47	A 102 050 09 06	中間シャフト	001
56	A 002 997 06 94	ローラ・チェーン	001
59	A 000 997 17 98	チェーン・リンクこれに変更 A 000 997 19 98	-
59	A 000 997 19 98	チェーン・リンクこれに変更 A 000 997 22 98	-
59	A 000 997 22 98	チェーン・リンク	001
62	A 102 050 13 16	スライド・レール (テンション・レール)	001
65	A 102 052 07 83	ラバー・ライニング TO 102 050 13 16 これに変更 A 102 050 13 16	001
65	A 102 050 13 16	スライド・レール TO 102 050 13 16	001
68	A 102 052 13 16	スライド・レールタイミング・ケース・カバー	001
77	A 102 052 19 16	スライド・レールタイミング・ケース・カバー	001
86	A 102 052 20 16	スライド・レールシリンダ・ヘッド	001
104	A 102 050 14 11	チェーン・テンショナこれに変更 A 102 050 16 11 • +001 A 104 050 01 66 • +001 A 102 991 00 01 • +001 A 102 993 05 01 • +001 N 007603 020100 • +001 N 007603 027101	-
104	A 102 050 16 11	チェーン・テンショナ	001
110	N 007993 016200	スナップ・リング TO 102 050 08 11/ 14 11	001
113	N 005401 305000	ボール	002
116	A 006 997 76 45	シールリング 7X1,5 MM, TO 102 050 08 11/ 14 11	001
119	A 102 052 00 76	バルブ・ディスク (ボール・バルブ) TO 102 050 08 11/14 11	001
122	A 601 052 00 35	ボール・ガイド TO 102 050 08 11/ 14 11	001
125	A 100 993 18 01	スプリング	001
128	N 007603 025400	シーリング・リング TO 102 050 08 11/ 14 11	001
131	A 601 997 01 30	スクリュ・プラグ TO 102 050 08 11/ 14 11	001
137	A 103 052 01 93	スプリング TO 102 050 04 11,10 11/16 11/17 11 RAS	001
140	A 102 993 05 01	スプリングチェーン・テンショナ TO 102 050 16 11/ 17 11	001
141	A 102 991 00 01	ピンチェーン・テンショナ TO 102 050 16 11/17 11	001
143	N 007603 020100	シーリング・リングチェーン・テンショナに取り付けるエンド・ピース TO 102 050 16 11/17 11	001
145	A 104 050 01 66	エンド・ユニットチェーン・テンショナ TO 102 050 16 11/17 11	001
148	N 007603 027101	シーリング・リングシリンダ・ブロックに取り付けるチェーン・テンショナ TO 102 050 04 11/10 11/16 11/17 11	001

一覧

Schema

`B05015000030.941115`
