一覧

ガソリン・エンジン、インジェクション・システム装備、100 KW (136 PS)
102.985 => M 102

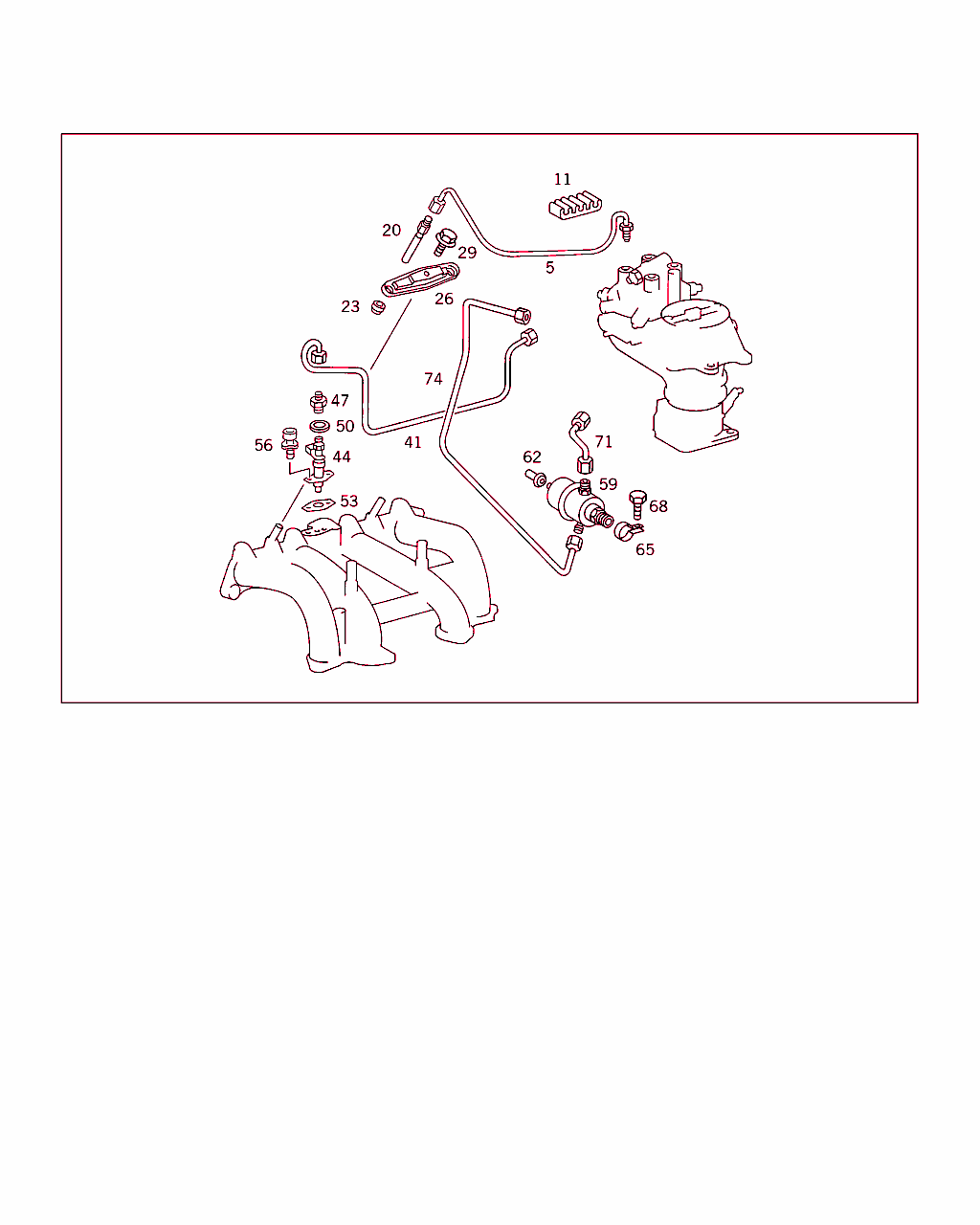

Schema

B07075000021.940908

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 102 070 45 32
ライン
シリンダ NO.1 		001
5 A 102 070 46 32
ライン
シリンダ NO.2 		001
5 A 102 070 47 32
ライン
シリンダ NO.3 		001
5 A 102 070 48 32
ライン
シリンダ NO.4 		001
11 A 117 078 00 41
ホルダー
フューエル・ライン 		002
20 A 000 078 40 23
インジェクション・ノズル

これに変更 A 000 078 56 23 		-
20 A 000 078 56 23
バルブ 004
23 A 116 078 08 73
リング 004
26 A 102 078 00 41
ホルダー 002
29 N 000137 008204
スプリングワッシャ

これに変更 N 914005 008010 		-
29 N 000934 008013
ナット

これに変更 N 914005 008010 		-
29 N 914005 008010
ワッシャ付きボルト

これに変更 N 304017 008021
• +001 N 000137 008204 		-
29 N 304017 008021
6角ボルト 002
41 A 102 070 50 32
ライン
フューエル・ディストリビュータからコールド・スタート・バルブへ 		001
44 A 102 070 01 46
スタータ・バルブ

これに変更 A 104 070 00 46 		-
44 A 104 070 00 46
バルブ 001
47 A 000 074 35 86
スクリュ・コネクタ 001
50 N 007603 008109
シーリング・リング 001
53 A 117 141 07 80
ガスケット
スタート・バルブ / インテーク･マニホールド 		001
56 N 914020 006009
ワッシャ付きボルト

これに変更 N 000000 000009 		-
56 N 000000 000009
ワッシャ付きボルト
スタート・バルブ / インテーク･マニホールド
M6X12 		002
59 A 000 078 03 92
レギュレータ 001
62 A 000 078 02 81
ホース 001
65 A 102 995 01 35
クランプ 001
68 N 000933 006127
ボルト 001
71 A 102 070 53 32
ライン
フューエル・ディストリビュータからダイヤフラム・ダンパへ

ﾌｯﾄﾉｰﾄ解説
[051]
ｴﾝｼﾞﾝNo.以前:
962 10/50,20/60 180173
962 12/52,22/62 092904
963 10/50,20/60 008651
963 12/52,22/62 000422
982 10/50,20/60 106103
982 12/52,22/62 013066
985 10/50,20/60 025134
985 12/52,22/62 074067
 		001
71 A 102 070 73 32
ライン
フューエル・ディストリビュータからダイヤフラム・ダンパへ

ﾌｯﾄﾉｰﾄ解説
[052]
ｴﾝｼﾞﾝNo.以降:
962 10/50,20/60 180174
962 12/52,22/62 092905
963 10/50,20/60 008652
963 12/52,22/62 000423
982 10/50,20/60 106104
982 12/52,22/62 013067
985 10/50,20/60 025135
985 12/52,22/62 074068
 		001
74 A 102 070 51 32
ライン
ダイヤフラム・ダンパからフューエル・ディストリビュータへ 		001
