一覧

ガソリン・エンジン、インジェクション・システム装備、132 KW (180 PS)、1985 年 8 月以降、後付け装備付き
103.983 => M 103

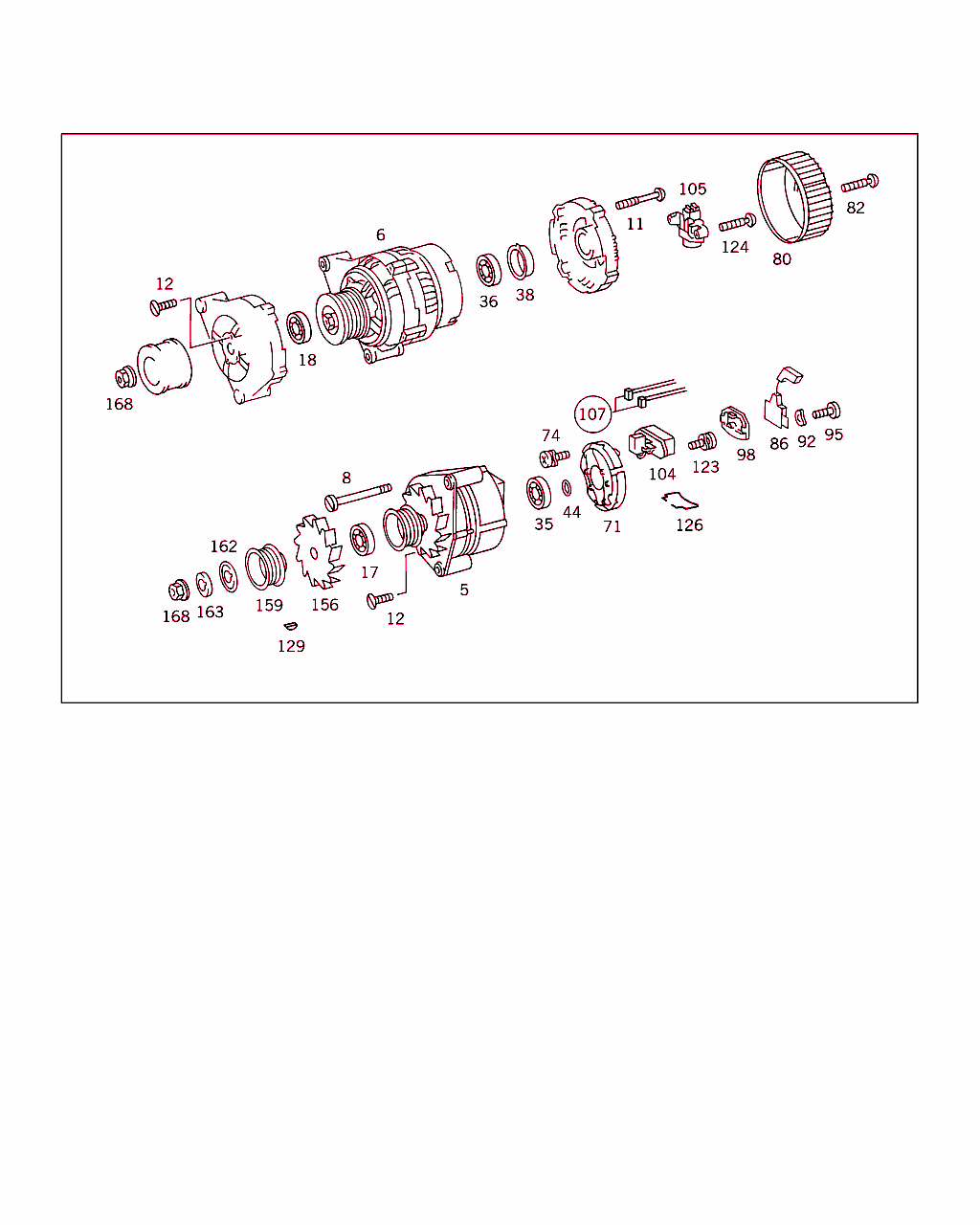

Schema

B15030000074.940908

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 007 154 58 02
オルタネータ
12V/70A BOSCH

ﾌｯﾄﾉｰﾄ解説
[041]
ｴﾝｼﾞﾝNo.以前:
940 10/50,20/60 029336
940 12/52,22/62 076015
942 10/50,20/60 016169
942 12/52,22/62 041019
943 10/50,20/60 000501
943 12/52,22/62 001177
983 10/50,20/60 034664
983 12/52,22/62 194632
984 10/50,20/60 000836
984 12/52,22/62 004256
985 10/50,20/60 002376
985 12/52,22/62 009456
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
5 A 008 154 80 02
オルタネータ
オプション装備
12V/80A BOSCH

ﾌｯﾄﾉｰﾄ解説
[037]
ｴﾝｼﾞﾝNo.以前:
940 10/50,20/60 027575
940 12/52,22/62 069718
942 10/50,20/60 015137
942 12/52,22/62 034644
943 10/50,20/60 000452
943 12/52,22/62 001083
983 10/50,20/60 032643
983 12/52,22/62 179741
985 10/50,20/60 002187
985 12/52,22/62 008221
 		001
5 A 008 154 29 02
オルタネータ

これに変更 A 008 154 48 02

ﾌｯﾄﾉｰﾄ解説
[032]
ｴﾝｼﾞﾝNo.以降:
941 10/50 003762
941 12/52 012793
981 10/50 006477
981 12/52 075104
941 10/50 003762
941 12/52 012793
981 10/50 006477
981 12/52 075104
[038]
ｴﾝｼﾞﾝNo.以降:
940 10/50,20/60 027576
940 12/52,22/62 069719
942 10/50,20/60 015138
942 12/52,22/62 034645
943 10/50,20/60 000453
943 12/52,22/62 001084
983 10/50,20/60 032644
983 12/52,22/62 179742
985 10/50,20/60 002188
985 12/52,22/62 008222
[039]
次のエンジン以前の場合は、旧部品番号を使用します。
940 10/50,20/60 027606
940 12/52,22/62 069890
941 10/50       004296
941 12/52       014103
942 10/50,20/60 015170
942 12/52,22/62 034854
943 10/50,20/60 000453
943 12/52,22/62 001085
981 10/50       007473
981 12/52       095269
983 10/50,20/60 032753
983 12/52,22/62 180446
985 10/50,20/60 002187
985 12/52,22/62 008248
 		- L
5 A 008 154 48 02
オルタネータ
オプション装備
12V/80A BOSCH

ﾌｯﾄﾉｰﾄ解説
[038]
ｴﾝｼﾞﾝNo.以降:
940 10/50,20/60 027576
940 12/52,22/62 069719
942 10/50,20/60 015138
942 12/52,22/62 034645
943 10/50,20/60 000453
943 12/52,22/62 001084
983 10/50,20/60 032644
983 12/52,22/62 179742
985 10/50,20/60 002188
985 12/52,22/62 008222
 		001
6 A 008 154 52 02
オルタネータ
コンパクト・オルタネータ
12V/70A BOSCH

ﾌｯﾄﾉｰﾄ解説
[042]
ｴﾝｼﾞﾝNo.以降:
940 10/50,20/60 029337
940 12/52,22/62 076016
942 10/50,20/60 016170
942 12/52,22/62 041020
943 10/50,20/60 000502
943 12/52,22/62 001178
983 10/50,20/60 034665
983 12/52,22/62 194633
984 10/50,20/60 000837
984 12/52,22/62 004257
985 10/50,20/60 002377
985 12/52,22/62 009457
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
8 A 001 990 08 20
ボルト

これに変更 A 001 990 07 20 		-
8 A 001 990 07 20
ボルト

これに変更 A 001 990 10 21 		-
8 A 001 990 10 21
ボルト
ドライブ・ベアリング、エンド・ベアリング
TO 007 154 58 02/ 67 02 		004
8 A 001 990 31 20
ボルト

これに変更 A 001 990 10 21 		-
8 A 001 990 10 21
ボルト
ドライブ・ベアリング、エンド・ベアリング
TO 008 154 29 02/ 48 02/ 80 02 		004
11 A 000 990 91 21
ボルト

これに変更 A 001 990 14 21 		-
11 A 001 990 14 21
ボルト
ハウジング 		004
12 A 000 990 73 30
ボルト

これに変更 A 001 990 29 20 		-
12 A 001 990 29 20
ボルト
カバー・プレート / ドライブ・ベアリングの
TO 007 154 58 02, 007 154 67 02 		004
12 A 001 990 29 20
ボルト
カバー・プレート / ドライブ・ベアリングの
TO 008 154 01 02/ 29 02/ 48 02/ 80 02 		004
12 A 001 990 29 20
ボルト
カバー・プレート / ドライブ・ベアリングの
TO 008 154 43 02/ 52 02/ 82 02 		004
17 A 005 981 00 25
ボール・ベアリング

これに変更 A 007 981 24 25 		-
17 A 007 981 24 25
ボール・ベアリング

これに変更 A 007 981 89 25 		-
17 A 007 981 89 25
ボールベアリング
ドライブ・エンド・ベアリング
TO 007 154 58 02/ 67 02 		001
17 A 007 981 24 25
ボール・ベアリング

これに変更 A 007 981 89 25 		-
17 A 007 981 89 25
ボールベアリング
ドライブ・エンド・ベアリング
TO 008 154 01 02/ 29 02/ 43 02 		001
17 A 007 981 24 25
ボール・ベアリング

これに変更 A 007 981 89 25 		-
17 A 007 981 89 25
ボールベアリング
ドライブ・エンド・ベアリング
TO 008 154 48 02/ 80 02 		001
18 A 005 981 84 25
ボール・ベアリング

これに変更 A 006 981 41 25 		-
18 A 006 981 41 25
ボール・ベアリング

これに変更 A 007 981 24 25 		-
18 A 007 981 24 25
ボール・ベアリング

これに変更 A 007 981 89 25 		-
18 A 007 981 89 25
ボールベアリング
ドライブ・エンド・ベアリング 		001
35 N 000625 436201
ボールベアリング
スリップ・リング側
TO 007 154 02 02/ 58 02/ 67 02 		001
35 A 005 981 34 25
ボール・ベアリング

これに変更 A 007 981 43 25 		-
35 A 007 981 43 25
ボール・ベアリング

これに変更 A 007 981 55 25 		-
35 A 007 981 55 25
ボール・ベアリング

これに変更 A 007 981 90 25 		-
35 A 007 981 90 25
ボールベアリング
スリップ・リング側
TO 008 154 29 02/ 43 02/ 48 02/ 80 02 		001
36 A 006 981 52 25
ボール・ベアリング

これに変更 A 006 981 97 25 		-
36 A 006 981 97 25
ボール・ベアリング

これに変更 A 007 981 25 25 		-
36 A 007 981 25 25
ボール・ベアリング

これに変更 A 007 981 73 25 		-
36 A 007 981 73 25
深溝ボール・ベアリング
スリップ・リング側 		001
38 A 000 154 06 57
リング
スリップ・リング側 		001
44 A 004 997 65 48
シールリング
TO 007 154 02 02/ 58 02 		001
71 A 000 154 29 16
整流器

これに変更 A 000 154 68 16 		-
71 A 000 154 68 16
整流器

これに変更 A 000 154 81 16 		-
71 A 000 154 81 16
TS RECTIFIER
TO 007 154 02 02/ 58 02 		001
71 A 000 154 59 16
整流器

これに変更 A 001 154 31 16 		-
71 A 001 154 31 16
整流器
TO 007 154 67 02,008 154 29 02 		001
71 A 000 154 59 16
整流器

これに変更 A 001 154 31 16 		-
71 A 001 154 31 16
整流器
TO 008 154 48 02,008 154 80 02 		001
74 N 914026 004104
ワッシャ付きボルト
整流器
TO 007 154 02 02/ 58 02; M4X18 		004
74 N 914026 004105
ワッシャ付きボルト
整流器
TO 007 154 05 02/ 67 02; M4X25 		006
74 N 007985 004151
ボルト
整流器
TO 008 154 01 02/ 29 02; M4X25 		006
74 N 007985 004151
ボルト
整流器
TO 008 154 43 02/ 48 02/ 80 02; M4X25 		006
80 A 000 154 20 04
カバー

これに変更 A 000 154 26 04 		-
80 A 000 154 26 04
カバー

これに変更 A 000 154 27 04 		-
80 A 000 154 27 04
カバー

これに変更 A 000 154 34 04 		-
80 A 000 154 34 04
カバー
TO 008 154 52 02, 009 154 02 02 		001
82 A 005 990 99 01
ボルト

これに変更 A 006 990 32 01 		-
82 A 006 990 32 01
ボルト
プロテクト・カバー 		003
86 A 001 156 31 01
コンデンサ
オルタネータ雑音防止
TO 008 154 29 02/ 43 02/ 48 02/ 80 02 		001
92 N 000137 005105
スプリングワッシャ

これに変更 N 000137 005203 		-
92 N 000137 005203
スプリングワッシャ 001
95 N 000084 005130
ボルト
M5X10 		001
104 A 002 154 51 06
コントローラ・スイッチ

これに変更 A 002 154 72 06 		-
104 A 002 154 72 06
レギュレータ・スイッチ
TO 007 154 02 02/ 05 02/ 58 02/ 67 02 		001
104 A 002 154 72 06
レギュレータ・スイッチ
TO 008 154 29 02/ 48 02/ 80 02 		001
105 A 002 154 81 06
コントローラ・スイッチ

これに変更 A 002 154 87 06 		-
105 A 002 154 87 06
コントローラ・スイッチ

これに変更 A 002 154 85 06

ﾌｯﾄﾉｰﾄ解説
[421]
今後この箇所に旧部品を取り付けないこと
 		-
105 A 002 154 85 06
レギュレータ
TO 008 154 52 02/ 82 02, 009 154 02 02 		001
107 A 000 154 81 14
カーボン・ブラシ
TO 007 154 02 02/ 05 02/ 58 02/ 67 02 		001
107 A 000 154 81 14
カーボン・ブラシ
TO 008 154 29 02/ 43 02/ 48 02/ 80 02 		001
123 A 001 990 00 20
ボルト

これに変更 A 000 990 75 21 		-
123 A 000 990 75 21
ボルト
コントローラ・スイッチ 		002
124 N 914026 004105
ワッシャ付きボルト
コントローラ・スイッチ
M4X25 		002
126 A 000 154 17 93
スプリング
TO 007 154 02 02/ 58 02 		001
126 A 000 154 19 93
スプリング
TO 008 154 01 02,008 154 29 02 		002
126 A 000 154 19 93
スプリング
TO 008 154 43 02/ 48 02/ 80 02 		002
156 A 000 155 81 18
ファン 001
159 A 103 155 02 15
ベルト・プーリ 001
162 A 000 155 00 76
ウインドウ

これに変更 A 000 155 01 76 		-
162 A 000 155 01 76
ウインドウ 001
168 A 000 990 22 50
ヘキサゴン・ナット
ベルト・プーリおよびファン / オルタネータ STROMGENERATOR

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:
940 10/50,20/60 000012
940 12/52,22/62 000008
941 10/50,20/60 000025
941 12/52,22/62 000026
980 10/50,20/60 000062
980 12/52,22/62 001152
981 10/50,20/60 000083
981 12/52,22/62 000060
 		001
