一覧

ガソリン・エンジン、インジェクション・システム装備、170 KW (231 PS)、
104.990 => M 104

Schema

B54220000427.040203

[image]

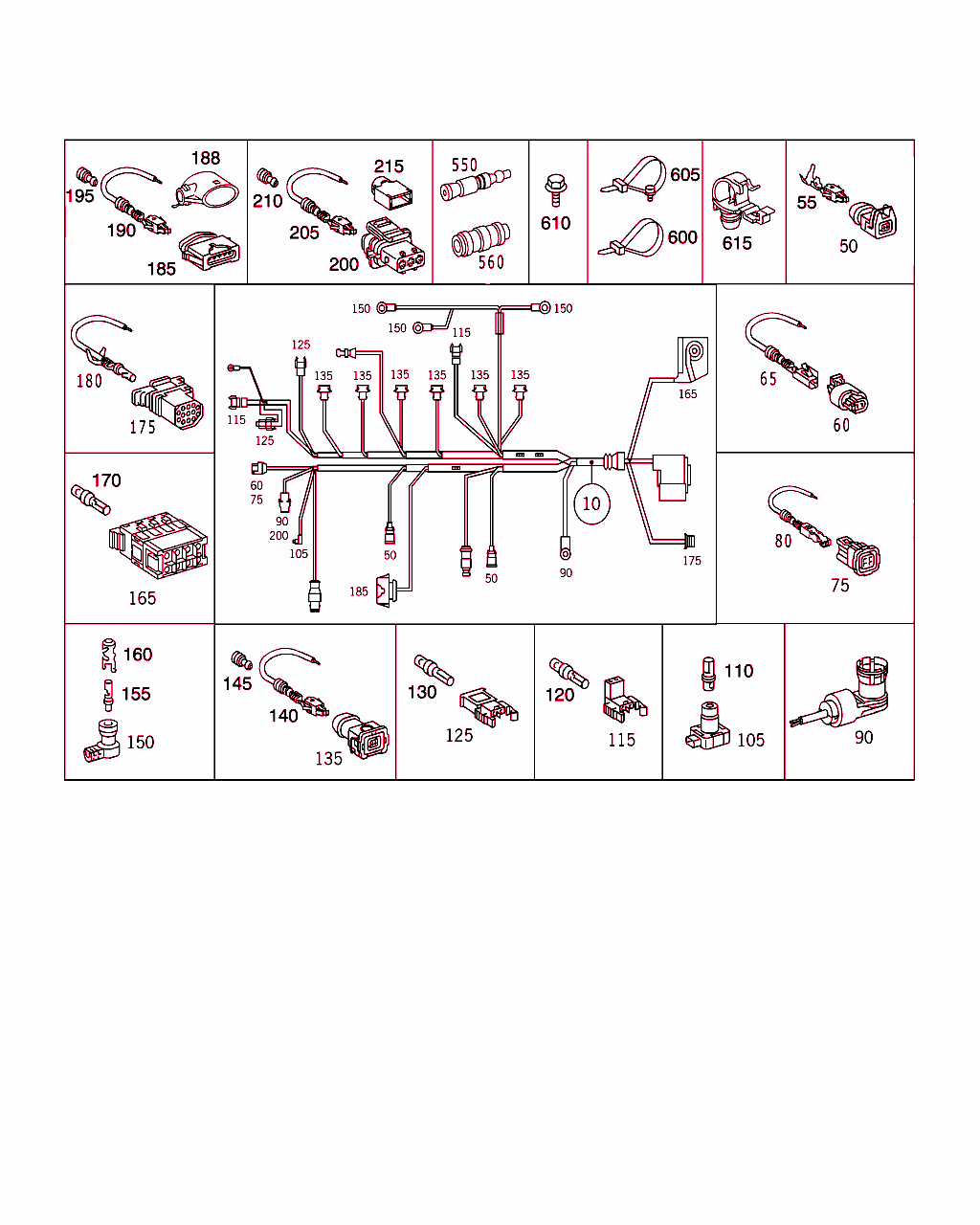

B54220000428.040203

[image]

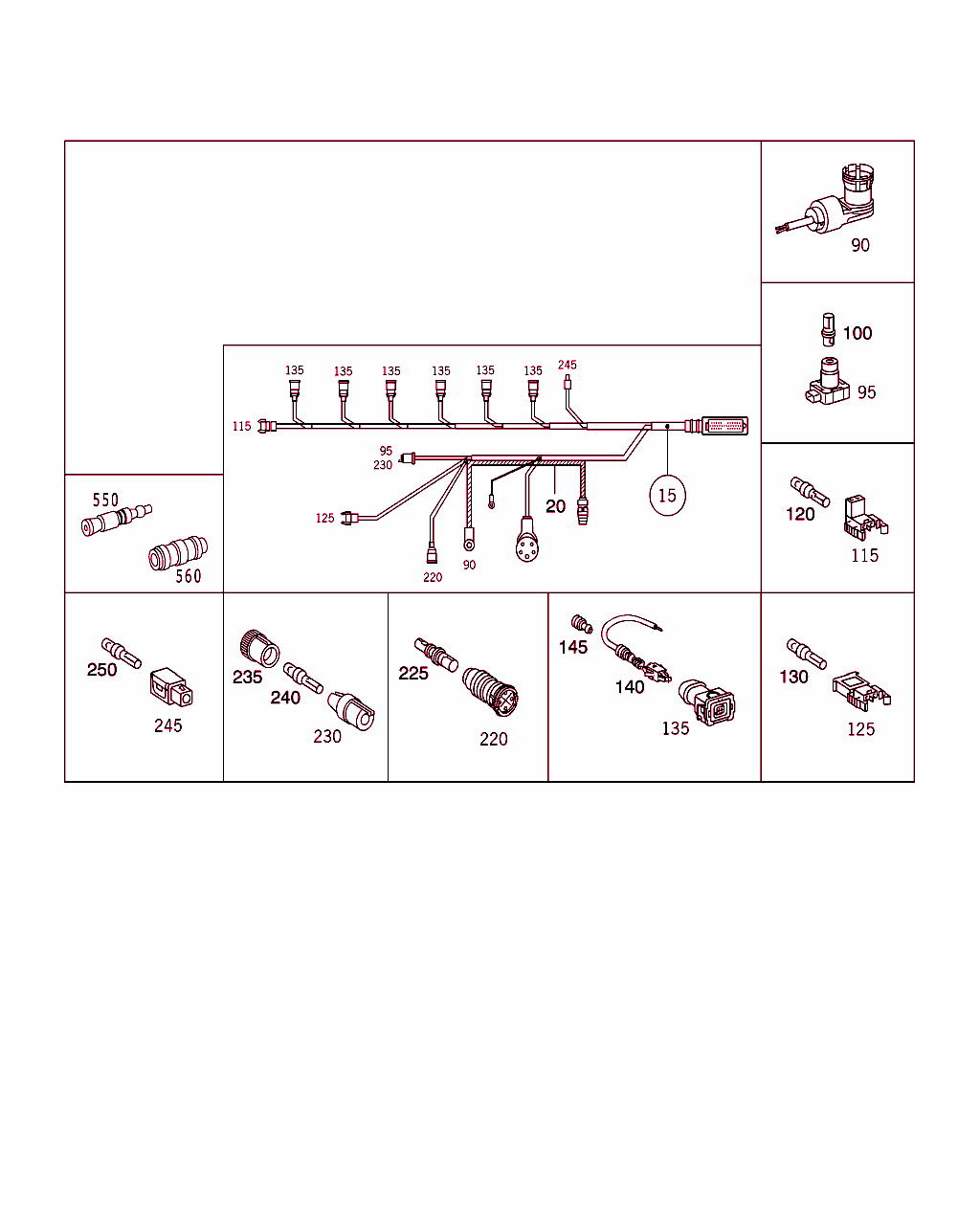

B54220000429.040203

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 140 440 46 05
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[040]
ｼｬｼﾅﾝﾊﾞNo.以降: 10/94
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 236205 例外:　　　　　　　　　　　　　
A 205261〜A 236204 コード 030 装備　　　　
[051]
1994 年 10 月以前の車両の場合、構造グループ 54 部品内容 120 のケーブル・ハーネスは、　　　　　　　　　　  車両に記載があります　　　　　　　　　　　　　　
 		001
5 A 140 440 99 05
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 236206 その他取付け:　　　　　　　　　　　　　　　
A 205261〜A 236204 コード 030 装備　　　　
[851]
モデル・イヤー 1995 年製造終了以前　　　　　
 		001
15 A 140 540 05 05
ライン
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前: A 006502
その他取付け
A 006504,A 006506-A 006510,A 006521,A 006524,A 006525,A 006529,A 006533,A 006538,A 006542,A 006556,A 006557,A 006561,A 006565,
A 006566,A 006568,A 006569,A 006571,A 006573,A 006575-A 006578,A 006580,A 006581,A 006583,A 006585,A 006588,A 006591,A 006595,
A 006598,A 006601,A 006604-A 006606,A 006609,A 006612,A 006614,A 006615,A 006617,A 006620,A 006622,A 006624,A 006626,A 006628,
A 006632,A 006635,A 006638,A 006641,A 006642,A 006647,A 006649,A 006650,A 006652-A 006656,A 006658,A 006688,A 006703,A 006717,
A 006719,A 006722,A 006725,A 006728,A 006729,A 006732,A 006785,A 006808,A 006841,A 006846,A 006859,A 006873,A 006884,A 006891,
A 006892,A 006895,A 006899,A 006913,A 006917,A 006919,A 006947,A 006964,A 006970,A 007046,A 007069,A 007103,A 007105,A 007106,
A 007108,A 007119,A 007137,A 007154,A 007165,A 007173,
A 007177,A 007187,A 007286,A 007334,A 007340,A 007368,A 007375,A 007378,A 007414,A 007451,A 007688,A 007792,A 007871,A 007879,
A 007922,A 007928,A 007931,A 007954,A 007965,A 007971,A 007974,A 007978,A 007981,A 007987,A 008001,A 008040,A 008058,A 008089,
A 008105,A 008111,A 008141,A 008217,A 008220,A 008227,A 008228,A 008232,A 008264,A 008297,A 008312,A 008324,A 008350,A 008360,
A 008362,A 008388,A 008411,A 008415,A 008419,A 008479,A 008524,A 008529,A 008550,A 008583,A 008627,A 008628,A 008630,A 008661,
A 008692,A 009109,A 009164,A 009165,A 009166,A 009196,A 009287,A 009307,A 009334,A 009337,A 009357,A 009461,A 009523,A 009570,
A 009581,A 009648,A 009660,A 009664,A 009782,A 009835,A 009842,A 009847,A 009945,A 009962,A 010093,A 010148,A 010159,A 010167,
A 010172,A 010196,A 010211,A 010247,A 010263,A 010305,
A 010343,A 010385,A 010396,A 010401,A 010445,A 010460,A 010463,A 010481,A 010517,A 010556,A 010589,A 010690,A 011189,A 011318,
A 011451,A 011548,A 011708,A 011740,A 011816.
例外:
A 006193,A 006230,A 006284,A 006287,A 006288,A 006329,A 006337,A 006339,A 006341,A 006344,A 006355,A 006356,A 006363,A 006379,
A 006381-A 006383,A 006387,A 006388,A 006390,A 006391,A 006392,A 006395,A 006397,A 006398,A 006400-A 006403,A 006405-A 006407,
A 006410,A 006412,A 006413,A 006415,A 006429,A 006432,A 006433,A 006444,A 006446,A 006450,A 006454,A 006456,A 006459,A 006460,
A 006463,A 006472-A 006474,A 006475-A 006477,A 006491,A 006493,A 006496,A 006499.
 		001
15 A 140 540 58 05
ライン
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 006503
その他取付け
A 006193,A 006230,A 006284,A 006287,A 006288,A 006329,A 006337,A 006339,A 006341,A 006344,A 006355,A 006356,A 006363,A 006379,
A 006381-A 006383,A 006387,A 006388,A 006390,A 006391,A 006392,A 006395,A 006397,A 006398,A 006400-A 006403,A 006405-A 006407,
A 006410,A 006412,A 006413,A 006415,A 006429,A 006432,A 006433,A 006444,A 006446,A 006450,A 006454,A 006456,A 006459,A 006460,
A 006463,A 006472-A 006474,A 006475-A 006477,A 006491,A 006493,A 006496,A 006499.
例外:
A 006504,A 006506-A 006510,A 006521,A 006524,A 006525,A 006529,A 006533,A 006538,A 006542,A 006556,A 006557,A 006561,A 006565,
A 006566,A 006568,A 006569,A 006571,A 006573,A 006575-A 006578,A 006580,A 006581,A 006583,A 006585,A 006588,A 006591,A 006595,
A 006598,A 006601,A 006604-A 006606,A 006609,A 006612,A 006614,A 006615,A 006617,A 006620,A 006622,A 006624,A 006626,A 006628,
A 006632,A 006635,A 006638,A 006641,A 006642,A 006647,A 006649,A 006650,A 006652-A 006656,A 006658,A 006688,A 006703,A 006717,
A 006719,A 006722,A 006725,A 006728,A 006729,A 006732,A 006785,A 006808,A 006841,A 006846,A 006859,A 006873,A 006884,A 006891,
A 006892,A 006895,A 006899,A 006913,A 006917,A 006919,A 006947,A 006964,A 006970,A 007046,A 007069,A 007103,A 007105,A 007106,
A 007108,A 007119,A 007137,A 007154,A 007165,A 007173,
A 007177,A 007187,A 007286,A 007334,A 007340,A 007368,A 007375,A 007378,A 007414,A 007451,A 007688,A 007792,A 007871,A 007879,
A 007922,A 007928,A 007931,A 007954,A 007965,A 007971,A 007974,A 007978,A 007981,A 007987,A 008001,A 008040,A 008058,A 008089,
A 008105,A 008111,A 008141,A 008217,A 008220,A 008227,A 008228,A 008232,A 008264,A 008297,A 008312,A 008324,A 008350,A 008360,
A 008362,A 008388,A 008411,A 008415,A 008419,A 008479,A 008524,A 008529,A 008550,A 008583,A 008627,A 008628,A 008630,A 008661,
A 008692,A 009109,A 009164,A 009165,A 009166,A 009196,A 009287,A 009307,A 009334,A 009337,A 009357,A 009461,A 009523,A 009570,
A 009581,A 009648,A 009660,A 009664,A 009782,A 009835,A 009842,A 009847,A 009945,A 009962,A 010093,A 010148,A 010159,A 010167,
A 010172,A 010196,A 010211,A 010247,A 010263,A 010305,
A 010343,A 010385,A 010396,A 010401,A 010445,A 010460,A 010463,A 010481,A 010517,A 010556,A 010589,A 010690,A 011189,A 011318,
A 011451,A 011548,A 011708,A 011740,A 011816.
[037]
ｼｬｼﾅﾝﾊﾞNo.以前: A 086003
 		001
15 A 140 540 10 32
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降: A 086004
その他取付け
A 084211.
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: ( A 144703 )
オーストラリア仕様　  モデル・イヤー 1993 年終了以前　　　　
 		001
20 A 140 440 00 34
電気ケーブル
カムシャフト・ポジション・センサ 		001
50 A 014 545 93 28
コネクタ・ハウジング
ノック・センサ 		002
55 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
55 A 011 545 81 26
コンタクト・スプリング 004
60 A 210 540 20 81
ハウジング
インテーク・エア温度センサ 		001
65 A 008 545 63 26
コンタクト・ソケット

これに変更 A 000 540 25 05 		-
65 A 000 540 25 05
電気ケーブル
コンタクト修理方法
0.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		002
75 A 210 540 74 81
電動クラッチ・ハウジング
水温センサ 		001
80 A 008 545 53 26
コンタクト・スプリング

これに変更 A 000 540 69 05 		-
80 A 000 540 69 05
ハーネス
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		004
90 A 129 540 22 81
電気ケーブル
カムシャフト・ポジション・センサ 		001
95 A 019 545 54 28
ハウジング
水温センサ 		001
100 A 003 545 26 26
コンタクト・ソケット 001
105 A 011 545 85 28
電動クラッチ
水温センサ 		001
110 A 003 545 26 26
コンタクト・ソケット 001
115 A 011 545 71 28
ハウジング
レゾナンス・インテーク・マニホールド・バルブ 		001
115 A 011 545 71 28
ハウジング
スイッチ・オーバ・バルブ、排気ガス再循環 		001
120 A 003 545 26 26
コンタクト・ソケット 004
125 A 012 545 04 28
電動クラッチ
エア・ポンプ 		001
125 A 012 545 04 28
電動クラッチ
カムシャフト・タイミング・アジャスタ・ソレノイド・バルブ 		001
125 A 012 545 04 28
電動クラッチ
エア・ポンプ・マグネット・クラッチ 		001
130 A 001 545 44 26
コンタクト・ソケット 006
135 A 140 545 35 28
ハウジング
インジェクション・バルブ 		006
----- A 140 545 33 28
プラグ
ノック・センサ

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		002
140 A 005 545 68 26
コンタクト・スプリング

これに変更 A 011 545 77 26 		-
140 A 011 545 77 26
コンタクト・スプリング

これに変更 A 000 540 27 05 		-
140 A 000 540 27 05
電気ケーブル
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		012
145 A 000 545 28 39
バンドル・シーリング 012
150 A 202 540 60 81
電動クラッチ・ハウジング
イグニッション・コイル 		003
155 A 002 545 99 26
コンタクト・ソケット 003
160 A 004 545 09 26
コンタクト・スリーブ 003
220 A 126 540 30 81
プラグ
水温センサ 		001
225 A 003 545 06 26
コンタクト・ソケット 004
230 A 008 545 20 28
ロワハウジング
水温センサ 		001
235 A 009 545 14 28
アッパハウジング 001
240 A 001 545 44 26
コンタクト・ソケット 001
245 A 016 545 02 28
ハウジング
オートマチック・トランスミッション・シフト・ ポイント・アップ 		001
250 A 002 545 52 26
コンタクト・スリーブ 001
550 A 001 546 99 41
ターミナル・ブロック
グリーン
0.7-2.4 MM2 		NB
550 A 002 546 00 41
ターミナル・ブロック
レッド
2.0-4.0 MM2 		NB
550 A 002 546 01 41
ターミナル・ブロック
青
3.5-8.0 MM2 		NB
550 A 002 546 11 41
ターミナル・ブロック
イエロー
7.5-12.0 MM2 		NB
560 A 002 546 13 41
ターミナル・ブロック
0.5 MM2 		NB
560 A 002 546 14 41
ターミナル・ブロック
0.8 MM2 		NB
560 A 002 546 15 41
ターミナル・ブロック
1.3 MM2 		NB
560 A 002 546 16 41
ターミナル・ブロック
2.0 MM2 		NB
