一覧

R4 ガソリン・エンジン M271 KE18 ML RED.
271.946 => M271 KE18 ML RED.

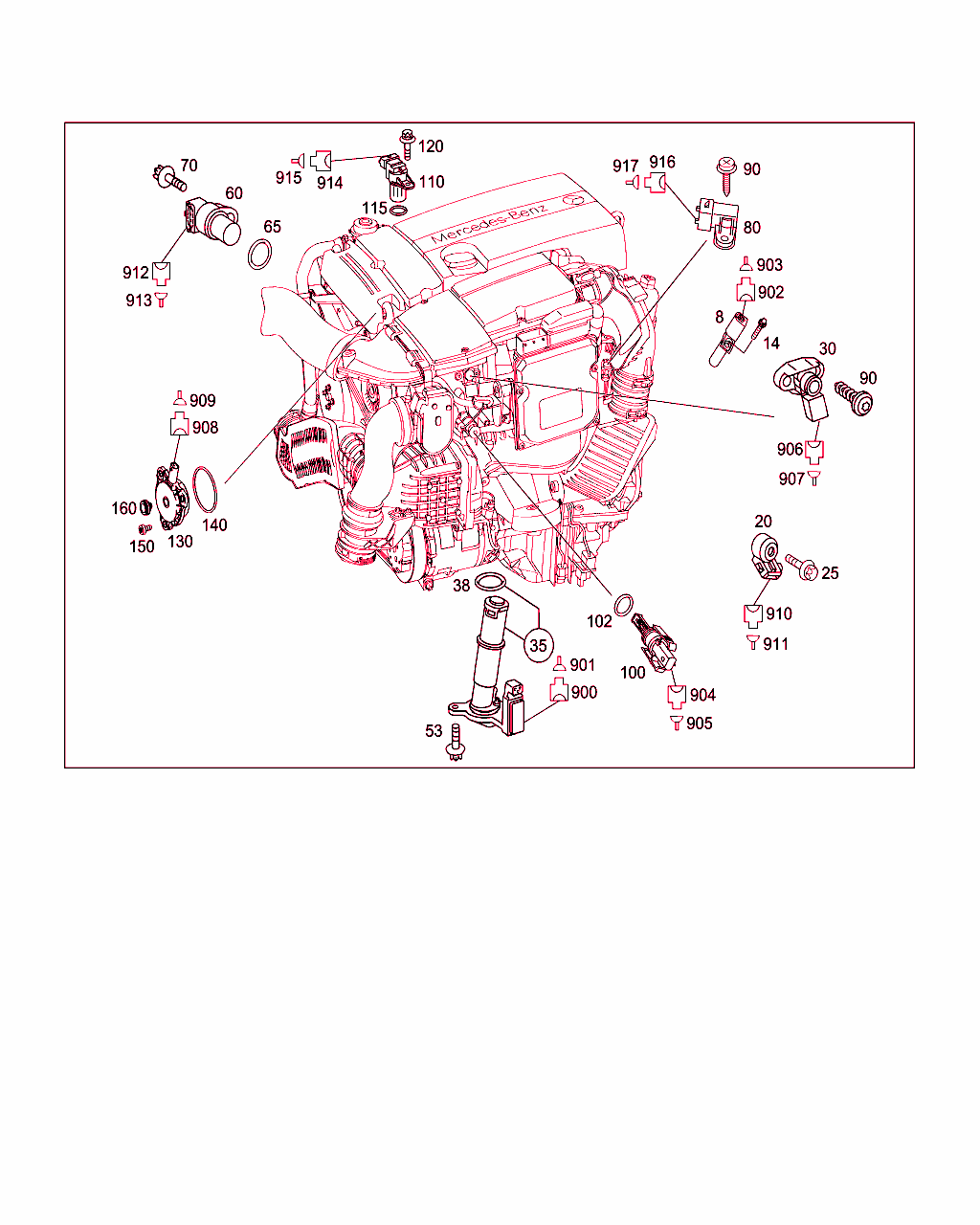

Schema

B15120000020.120124

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 003 153 28 28
ポジション・センサ
クランクシャフト・ポジション・センサ 		001
14 N 910142 006001
6角丸頭ボルト
シリンダ・ブロックに取り付けるポジション・センサ
M6X16 		001
20 A 004 153 46 28
ノック・センサ
クランクケースに

[005]まで ｴﾝｼﾞﾝ: 30853899 => まで 日付: 30/05/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
 		001
20 A 006 153 36 28
ノック・センサ
クランクケースに

[006]から ｴﾝｼﾞﾝ: 30853900 => から 日付: 30/05/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
 		001
25 N 910142 008009
6角丸頭ボルト
クランクケースに取り付けるノック・センサ

[005]まで ｴﾝｼﾞﾝ: 30853899 => まで 日付: 30/05/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
 		001
25 A 008 990 49 04
シリンダ・ボルト
クランクケースに取り付けるノック・センサ

[006]から ｴﾝｼﾞﾝ: 30853900 => から 日付: 30/05/2007
[008]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 26/02/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
 		001
25 A 008 990 49 04
シリンダ・ボルト
クランクケースに取り付けるノック・センサ

[009]から ｴﾝｼﾞﾝ: 3 => から 日付: 26/02/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
 		001
30 A 005 153 72 28
プレッシャ・センサ
高度センサ
B18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
35 A 004 153 74 28
オイル・レベル・センサ
(オイル・レベル・センサ)

これに変更 A 006 153 30 28

[012]まで ｴﾝｼﾞﾝ: 30653253 => まで 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: M3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
[804]19951002モデル・イヤー変更
20030109変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20040205変更年 2004 年 1 月
 		001
35 A 006 153 30 28
オイル・レベル・センサ
(オイル・レベル・センサ)

これに変更 A 000 905 03 01

ﾌｯﾄﾉｰﾄ解説
[013]
次のエンジン以前の場合は、旧部品番号を使用します。

[012]まで ｴﾝｼﾞﾝ: 30653253 => まで 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: M3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
[804]19951002モデル・イヤー変更
20030109変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20040205変更年 2004 年 1 月
 		001
35 A 000 905 03 01
充填レベル・センサ
(オイル・レベル・センサ)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
[804]19951002モデル・イヤー変更
20030109変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20040205変更年 2004 年 1 月
 		001
35 A 001 153 05 32
プレッシャ・スイッチ
(オイル・レベル・センサ) 		001
38 A 024 997 74 45
Oリング 001
53 N 000000 001116
6角丸頭ボルト
オイル・レベル・センサをオイル・パンに
M6X19 		003
60 A 004 153 69 28
ポジション・センサ
エグゾースト・カムシャフト・ポジション・センサ

[005]まで ｴﾝｼﾞﾝ: 30853899 => まで 日付: 30/05/2007
 		001
60 A 004 153 96 28
ポジション・センサ
エグゾースト・カムシャフト・ポジション・センサ

これに変更 A 272 905 01 43

[006]から ｴﾝｼﾞﾝ: 30853900 => から 日付: 30/05/2007
 		001
60 A 272 905 01 43
ポジション・センサ
エグゾースト・カムシャフト・ポジション・センサ

これに変更 A 272 905 00 43

[006]から ｴﾝｼﾞﾝ: 30853900 => から 日付: 30/05/2007
 		001
60 A 272 905 00 43
ポジション・センサ
エグゾースト・カムシャフト・ポジション・センサ

[006]から ｴﾝｼﾞﾝ: 30853900 => から 日付: 30/05/2007
 		001
65 A 022 997 25 48
シールリング

これに変更 A 023 997 12 45

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
65 A 023 997 12 45
Oリング
17X2 		001
70 N 910143 006001
6角丸頭ボルト
カムシャフト・ハウジングに取り付けるセンサ
M6X16

これに変更 N 910142 006001 		001
70 N 910142 006001
6角丸頭ボルト
カムシャフト・ハウジングに取り付けるセンサ
M6X16 		001
80 A 004 153 33 28
プレッシャ・センサ
インテーク・マニホールドのプレッシャ・センサ
B28

これに変更 A 005 153 72 28
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
 		001
80 A 005 153 72 28
プレッシャ・センサ
インテーク・マニホールドのプレッシャ・センサ
B28 		001
90 N 000000 002179
6角丸頭ボルト
エア・クリーナに取り付けるセンサ
M6X20

これに変更 A 001 984 68 29
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		002
90 A 001 984 68 29
6角丸頭ボルト
エア・クリーナに取り付けるセンサ
6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		002
90 N 000000 002179
6角丸頭ボルト
インテーク・マニホールドに取り付けるセンサ
M6X20 		002
100 A 000 542 28 18
温度センサ
/ インテーク・マニホールド

これに変更 A 651 153 00 28 		001
100 A 651 153 00 28
温度センサ
/ インテーク・マニホールド 		001
102 A 601 997 04 48
シールリング
11X2 		001
110 A 004 153 60 28
ポジション・センサ
インテーク・カムシャフト・ポジション・センサ

これに変更 A 004 153 96 28 		001
110 A 004 153 96 28
ポジション・センサ
インテーク・カムシャフト・ポジション・センサ

これに変更 A 272 905 01 43 		001
110 A 272 905 01 43
ポジション・センサ
インテーク・カムシャフト・ポジション・センサ

これに変更 A 272 905 00 43 		001
110 A 272 905 00 43
ポジション・センサ
インテーク・カムシャフト・ポジション・センサ 		001
115 A 023 997 82 48
シールリング

これに変更 A 022 997 25 48 		001
115 A 022 997 25 48
シールリング

[014]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 31/05/2010
 		001
115 A 023 997 12 45
Oリング
17X2

[015]から ｴﾝｼﾞﾝ: 3 => から 日付: 31/05/2010
 		001
120 N 910142 006001
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるセンサ
M6X16 		001
130 A 271 051 01 77
ソレノイド
カムシャフト・アジャスタ 		002
140 A 010 997 23 48
シールリング
カムシャフト・アジャスタ 		002
150 N 910142 006001
6角丸頭ボルト
カバー前部に取り付けるソレノイド
M6X16 		006
160 A 003 997 32 86
プラグ
カムシャフト・アジャスタ

これに変更 A 271 051 00 32 		002
160 A 271 051 00 32
キャップ
カムシャフト・アジャスタ 		002
900 A 023 545 48 26
クラッチ・ハウジング
オイル・レベル・チェック・スイッチ
S43
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
901 A 112 150 01 33
電気ケーブル NB
901 A 002 982 58 26
コンタクト・インサート
0.5 MM2 MLK1.2S 		NB
901 A 000 982 27 26
圧着ソケット・コンタクト
0.1-0.22 MM2 MLK1.2S 		NB
901 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8 		NB
901 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS 		NB
901 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
901 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
901 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
902 A 052 545 39 26
クラッチ・ハウジング
クランクシャフト・ポジション・センサ
2-PIN COD.B;SLK2.8;L5/12; L5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
903 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
903 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
904 A 006 540 36 81
ソケット・ハウジング
エア温度
2-PIN MQS;B17/9
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
905 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS 		NB
905 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS 		NB
905 A 014 545 25 26
コンタクト・ソケット NB
905 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
905 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
906 A 006 540 42 81
ソケット・ハウジング
高度センサ
3-PIN MQS;B18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
907 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
907 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
907 A 014 545 25 26
コンタクト・ソケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
907 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
907 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
908 A 168 545 27 28
ハウジング
カムシャフト・タイミング・アジャスタ・ソレノイド・バルブ
2-PIN SLK2.8;Y49;Y49/1;Y49/8;Y49/9 		002
909 A 000 545 35 46
カバー 002
909 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
909 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8 		NB
909 A 000 540 39 05
1ピン電気ケーブル
1.5 MM2 SLK2.8 		NB
909 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
909 A 000 545 28 39
バンドル・シーリング
0.5-1.0 MM 		NB
910 A 203 545 05 28
プラグ
ノック・センサ
2-PIN SLK2.8;A16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		002
911 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
911 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
911 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
911 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
912 A 203 545 49 28
ハウジング
左カムシャフト・スピード・センサ
3-PIN SLK2.8;B6/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
913 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
913 A 000 545 25 84
カバー・キャップ NB
913 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8 		NB
913 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
914 A 203 545 30 28
プラグ
右カムシャフト・スピード・センサ
3-PIN SLK2.8;B6/3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
915 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
915 A 009 545 82 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
915 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
915 A 000 545 28 39
バンドル・シーリング
0.5-1.0 MM 		NB
915 A 000 545 76 80
ガスケット
ブラウン
2.2-3.0 MM 		NB
916 A 006 540 42 81
ソケット・ハウジング
ブースト・プレッシャ・センサ
3-PIN MQS;B5/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
917 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS 		NB
917 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS 		NB
917 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
917 A 014 545 25 26
コンタクト・ソケット NB
917 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
